Weidmüller 9511500000 Flachsteckverteiler Steckbreite: 6.3 mm Steckdicke: 0.8 mm 90 ° Teilisoliert Orange, Silber 50 St. kaufen

'Ein orangener dreireihiger Leiterplatten-Steckverbinder mit neun Metallstiften zur elektrischen Verbindung.'

Abbildung ähnlich

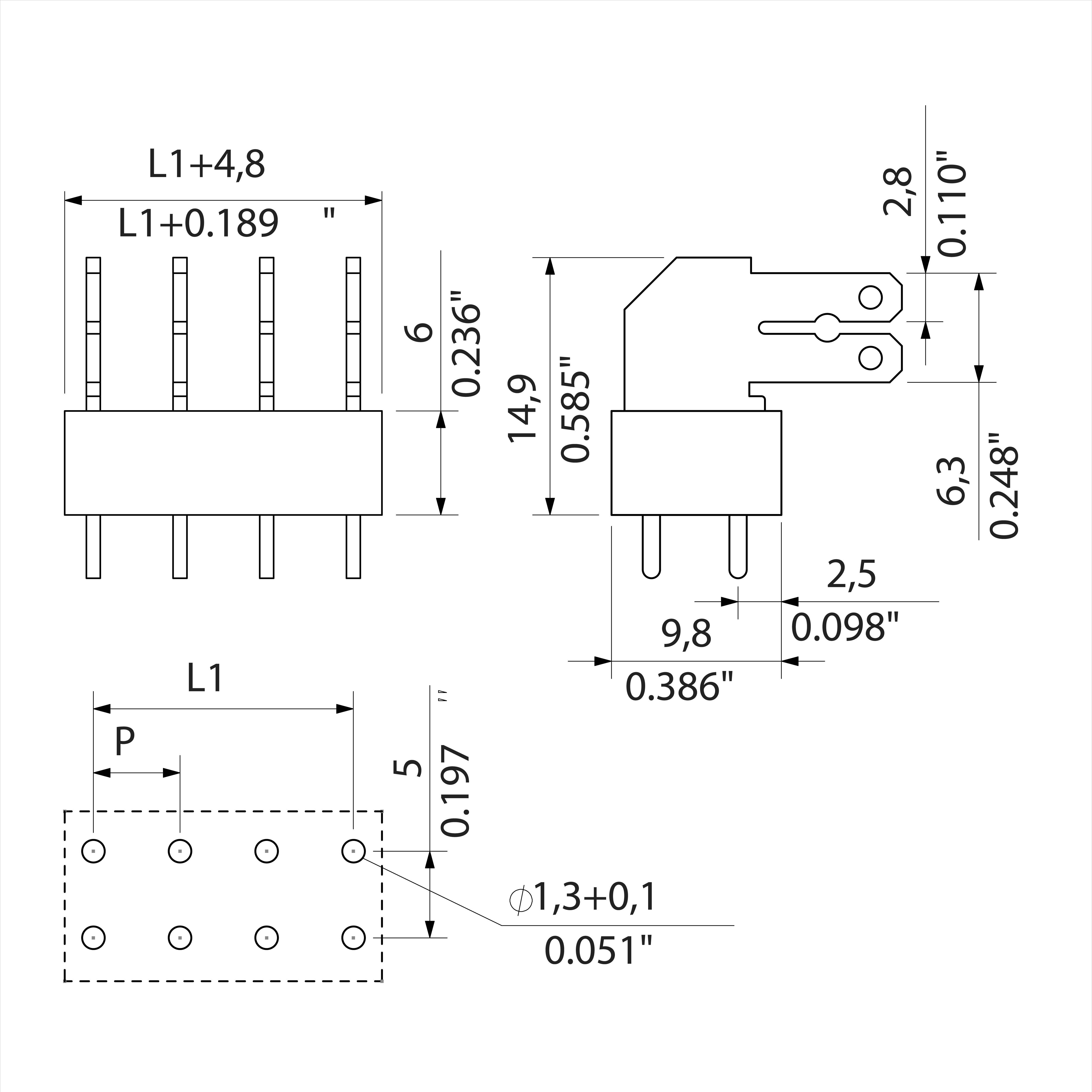

Technische Zeichnung eines elektrischen Steckverbinders. Das Bild zeigt Maße in Millimetern und Zoll, inklusive Breite, Höhe und Lochabstände.

1/2

Abbildung ähnlich

Produkt-Art

Flachsteckverteiler

Steckbreite

6.3 mm

Steckdicke

0.8 mm

Isolierungsart

Teilisoliert

Anschlusswinkel

90 °

Datenblatt (PDF)

Lieferung Mi., 4. Nov.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Set(s))

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl (Packungsgröße 50 St.)

Set(s)

Gesamt (2,69 € / Stück)

134,45 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Flachsteckverteiler

90 °

Unser Service für Sie

Technische Daten

Anzahl Lötstifte pro Pol: 2
Anzahl Reihen: 1
Berührungsschutz nach DIN VDE 0470: IP 00
Bestückungsloch-Durchmesser: 1,3 mm
Breite: 54,8 mm
Durchgangswiderstand: 1,20 mΩ
Höhe: 18,4 mm
Höhe niedrigstbauend: 14,9 mm
Isolationswiderstand: ≥ 108 Ω
Kontaktoberfläche: verzinnt
Kriechstromfestigkeit (CTI): ≥ 600
Lötstift-Abmessungen: 0,8 x 1,0 mm
Lötstiftlänge: 3,5 mm
Nettogewicht: 13.48 g
Tiefe: 9,8 mm

Produkt-Art: Flachsteckverteiler

Herstellerfarbe: Orange
Silber

Steckbreite: 6.3 mm

Steckdicke: 0.8 mm

Stützhülse: Nein

Isolierungsart: Teilisoliert

Anschlusswinkel: 90°

Kontaktmaterial: CuSn

Inhalt: 50 St.

Herst.-Teilenr.: 9511500000

Typ: PCF 5.00/11/90 3.5SN OR BX

max. Querschnitt: 2.50 mm²

min. Querschnitt: 0.20 mm²

Anzahl Flachstecker 2.8 mm: 22

Anzahl Flachstecker 6.3 mm: 11

Industrieverpackung: Ja

Isolationsmaterial: PA

Pole: 11

Querschnitt-Bereich: 0.20 - 2.50 mm²

RM: 5 mm

RoHS-konform: Ja

Steck-Größe: 6.3 x 0.8 mm

Temperaturbereich: -50 °C bis +100 °C

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 392602 Weidmüller 9511500000 Flachsteckverteiler Steckbreite: 6.3 mm Steckdicke: 0.8 mm 90 ° Teilisoliert Orange, Silber 50 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 392602 Weidmüller 9511500000 Flachsteckverteiler Steckbreite: 6.3 mm Steckdicke: 0.8 mm 90 ° Teilisoliert Orange, Silber 50 St.

Beschreibung

Weidmüller Leiterplattenklemme PCF 5.00/#9511500000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Leiterplattenklemme 5.00mmTyp:PCF 5.00/#9511500000Höhe:18,4 mmAnzahl der elektrischen Anschlüsse:11Rastermaß der Anschlüsse:5 mmWinkel Leiterplatte/Leiteranschluss:0°/180° (horizontal)Bemessungsstrom In:24 ABemessungsspannung:320 VBemessungsstoßspannung:4 kVÜberspannungskategorie:IIVerschmutzungsgrad:2Anschlussart Leiter:FlachsteckanschlussAnschlussart Leiterplatte:LötanschlussLänge des Pins:3,5 mmWerkstoff des Isolierkörpers:Polyamid (PA)Gehäusefarbe:orangeBrennbarkeitsklasse des Isolierstoffs nach UL 94:V2Betriebstemperatur:-50..100 °CArt der Leiterplattenbefestigung:sonstigeBefestigungsart:lötenArt der Banderolierung:sonstigeSchutzart (IP), montiert:IP00
Weidmüller Leiterplattenklemme PCF 5.00/#9511500000: weitere Details
Leiterplattenklemme (Printklemme, Platinenklemme) für die einfache und sichere Datenübertragung direkt auf die Leiterplatte. EAN: 4008190557652

Geliefert wird: Weidmüller Leiterplattenklemme 5.00mm PCF 5.00/#9511500000, Verpackungseinheit: 50 Stk., EAN: 4008190557652
