Weidmüller Buchsengehäuse-Kabel Polzahl Gesamt 4 Rastermaß: 7.62 mm 2681780000 20 St.

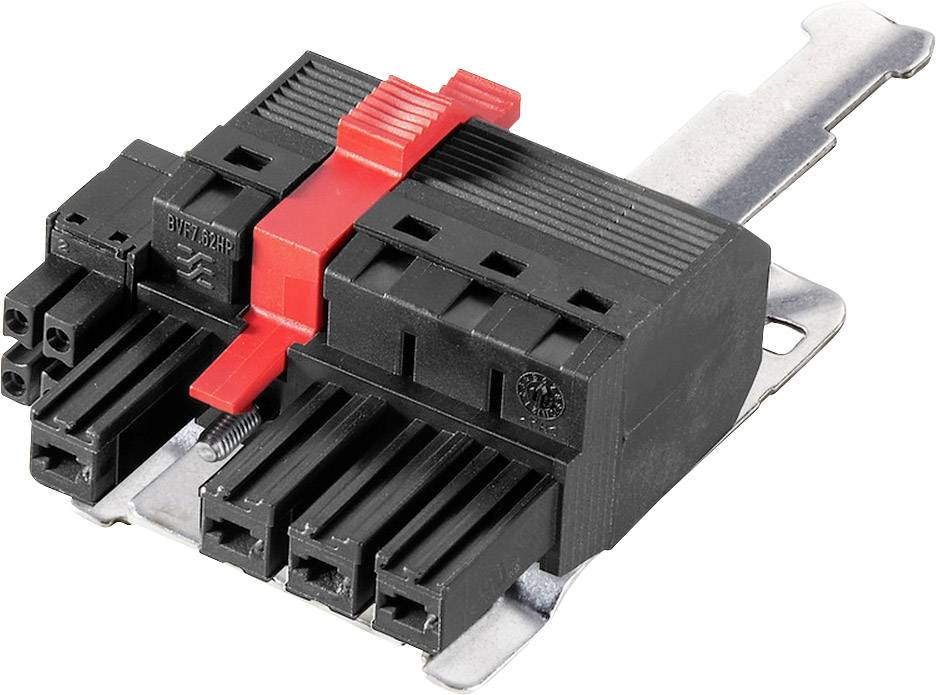

Elektrischer Steckverbinder mit schwarzem Gehäuse und roter Verriegelung zur sicheren Verbindung von Kabeln.
Abbildung ähnlich
Produkt-Art
Buchsengehäuse-Kabel
Bauform
Buchse
RM
7.62 mm
Polzahl Gesamt
4
Steckverbindersystem
wire-to-board
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Lieferung Mo., 11. Jan. 2027
Verkauf und Versand durch  Conrad Electronic
Anzahl (Packungsgröße 20 St.)
Gesamt (16,95 € / Stück)
339,00 €
steuerfreie IGL inkl. MwSt.
&
zzgl. 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden
Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

  • Inhalt: 20 St.
  • Polzahl Gesamt: 4

Unser Service für Sie

Technische Daten

  • Serie: BV/SV 7.62HP
  • Anschlussart: Feldanschluss
  • Durchgangswiderstand: 4.5 mΩ
  • Isolationswiderstand: > 108 Ω
  • Klemmbereich: 0.5 mm² - 10 mm²
  • Polreihenzahl: 1
  • Steckzyklen: 25
  • Steckkraft/Pol, max.: 17 N
  • Ziehkraft/Pol, max.: 15 N
  • Anzugsdrehmoment Schraubflansch: 0.2 Nm - 0.3 Nm
  • Bemessungsquerschnitt: 6 mm²
  • Lagertemperatur: -25 °C - +55 °C
  • Temperaturbereich Montage: -25 °C - +125 °C
  • Schraubendreherklinge: 0.6 x 3.5
  • Kriechstromfestigkeit: > 500
  • Brennbarkeitsklasse: V-0
  • Schichtaufbau - Steckkontakt: 6-8 µm Sn glanz
  • Bemessungsstoßspannung: 8 kV
  • Kriechstrecke, min.: 12.7 mm
  • Luftstrecke, min.: 10.4 mm
  • Abisolierlänge (Signal): 8 mm
  • Raster (Signal): 3.81 mm
  • Anzahl Reihen (Signal): 2
  • Überspannungskategorie: II
  • Anschließbare Kabeltype: Rundkabel
Produkt-Art

Buchsengehäuse-Kabel

Bauform

Buchse

Steckverbindersystem

wire-to-board

Besonderheiten

mit Schraubverriegelung

RM

7.62 mm

Polzahl Gesamt

4

Nennstrom

38 A

Nennstrom - gerundet

38 A

Inhalt

20 St.

AWG max.

8

AWG min.

24

Abisolierlänge (max.)

12 mm

Anschluss

Push-In-Klemme

Anschlusswinkel

180°

Gehäuse-Material

Kunststoff

Herst.-Teilenr.

2681780000

Herstellerfarbe

Schwarz

Isolationsmaterial

PA GF

Kontaktmaterial

Cu-Legierung, verzinnt

Kontaktoberfläche Steckseite

verzinnt

Nennspannung

1000 V

max. Querschnitt

10 mm²

min. Querschnitt

0.5 mm²

RoHS-konform

Ja

IP20

Steckrichtung

Waagerecht zur Leiterplatte

Max. Temperatur

+125 °C

Min. Temperatur

-50 °C

Typ

BVF 7.62HP/4/180MSF4 BCF/4 SNBKBX SH180

UKCA

nicht relevant

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2244909 Weidmüller Buchsengehäuse-Kabel Polzahl Gesamt 4 Rastermaß: 7.62 mm 2681780000 20 St.

Beschreibung

Weidmüller Verbinder 7.62mm BVF 7.62H#2681780000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Verbinder 7.62mm Typ:BVF 7.62H#2681780000Verbindungsart:flexibler LeiterplattenverbinderKontaktausführung:BuchsePolzahl:4Rastermaß der Kontakte:7,62 mmRastermaß der Anschlüsse:7,62 mmWinkel Kontakt/Leiteranschluss:180° (horizontal)Bemessungsstrom In:34 ABemessungsspannung:630 VBemessungsstoßspannung:6 kVÜberspannungskategorie:IIVerschmutzungsgrad:2Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,5..10 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:1,5..10 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,5..10 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:10 mm²Ausführung des elektrischen Anschlusses:SteckklemmanschlussAnschließbare Kabeltype:RundkabelWerkstoff der Kontaktbeschichtung:ZinnWerkstoff des Kontaktes:KupferWerkstoff des Isolierkörpers:Polyamid (PA)Werkstoff des Gehäuses:KunststoffBeschichtung Gehäuse:unbeschichtetGehäusefarbe:schwarzBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-50..125 °CSchutzart (IP), montiert:IP20
Weidmüller Verbinder 7.62mm BVF 7.62H#2681780000: weitere Details
Steckbarer Leiterplatten-Anschluss mit innovatiever Anschlusstechnologie für eine sichere und intuitive Handhabung. EAN: 4050118691436

Geliefert wird: Weidmüller Verbinder 7.62mm BVF 7.62H#2681780000, Verpackungseinheit: 20 Stk., EAN: 4050118691436

Lieferumfang

  • Geliefert wird: Weidmüller Verbinder 7.62mm BVF 7.62H#2681780000, Verpackungseinheit: 20 Stk., EAN: 4050118691436
