Weidmüller Stiftgehäuse-Platine BU/SU Polzahl Gesamt 4 Rastermaß: 7.62 mm 1932510000 25 St. kaufen

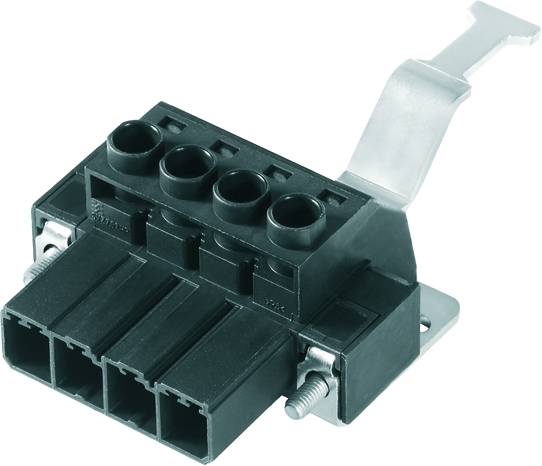

Ein schwarzer Steckverbinder mit vier Anschlussöffnungen und einer Metallklemme, verwendet für elektrische Verbindungen.

Produkt-Art

Stiftgehäuse-Platine

Bauform

Stecker, Einbau horizontal

Anzahl Reihen

Serie

BU/SU

7.62 mm

Datenblatt (PDF)

Lieferung Mi., 9. Dez. 2026

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl (Packungsgröße 25 St.)

Set(s)

Gesamt (7,56 € / Stück)

189,07 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Leiterplattensteckverbinder

Inhalt: 25 St.
Anzahl Reihen: 1
Polzahl Gesamt: 4

Unser Service für Sie

Technische Daten

Produkt-Art: Stiftgehäuse-Platine

Bauform: Stecker, Einbau horizontal

Anzahl Reihen: 1

Steckverbindersystem: wire-to-board

Serie: BU/SU

Besonderheiten: mit Rastung

RM: 7.62 mm

Polzahl je Reihe: 4

Polzahl Gesamt: 4

Breite: 100.80 mm

Nennstrom: 42 A

Nennstrom - gerundet: 42 A

Inhalt: 25 St.

AWG max.: 8

AWG min.: 24

Abisolierlänge (max.): 12.00 mm

Abm.: (L x B x H) 13.00 x 100.80 x 45.72 mm

Anschluss: Schraubklemme
Stecker

Gehäuse-Material: PA GF

Herst.-Teilenr.: 1932510000

Industrieverpackung: Ja

Kontaktmaterial: Cu-Legierung, verzinnt

Nennspannung: 600 V

Höhe: 45.72 mm

Länge: 13.00 mm

max. Querschnitt: 6.00 mm²

min. Querschnitt: 0.50 mm²

RoHS-konform: Ja

Steckrichtung: Waagerecht zur Leiterplatte

Typ: SVZ 7.62HP/04/180SH180I SN BK BX

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 375750 Weidmüller Stiftgehäuse-Platine BU/SU Polzahl Gesamt 4 Rastermaß: 7.62 mm 1932510000 25 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 375750 Weidmüller Stiftgehäuse-Platine BU/SU Polzahl Gesamt 4 Rastermaß: 7.62 mm 1932510000 25 St.

Beschreibung

Leiterplattensteckverbinder. Stiftstecker, 7,62 mm, Polzahl: 4, 180 °, Zugbügelanschluss, Klemmbereich, Bemessungsanschluss, max.: 6 mm², Box. High Performance Stiftleiste mit dem bewährten, 100% wartungsfreien Weidmüller-Stahlzugbügel. Polverlustfrei anreihbar oder mit patentiertem Multifunktionsflansch zur sicheren, schnellen und werkzeuglosen Verriegelung. Höchste Bedienungs- und Betriebssicherheit durch 100% fehlstecksicheres Steckgesicht, einzigartige Kodiervielfalt, Fehlverdrahtungsschutz. Beschriftbar. 0,20 - 6 mm² (IEC) / 22 - 10 AWG (UL), 800 V (IEC) / 600 V (UL), 41 A (IEC) / 32 A (UL).
