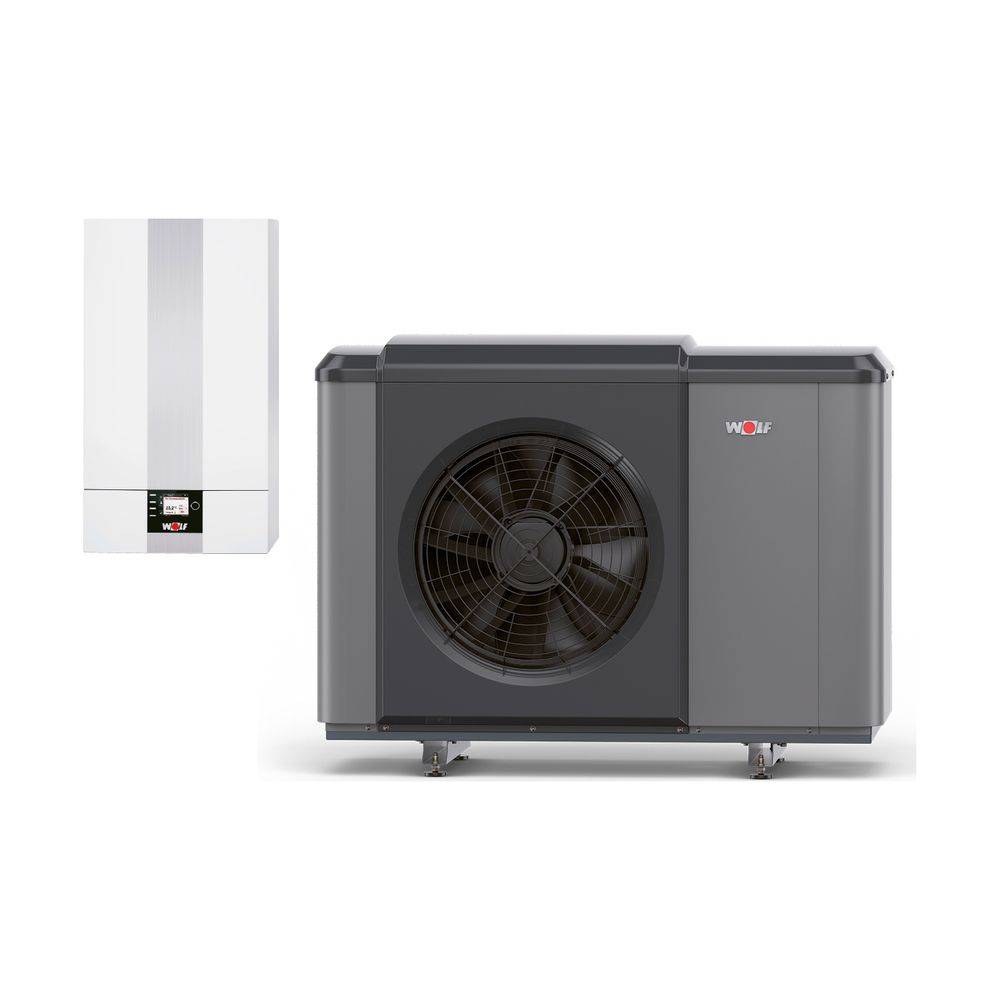

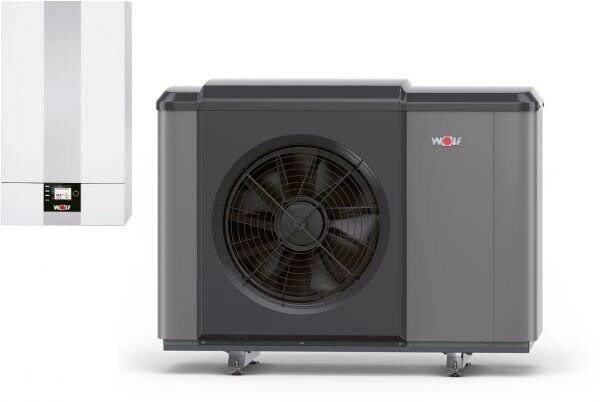

Wolf Wärmepumpe CHA-Monoblock 10/400V mit E-Heizelement
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
ProduktdatenblattAnzahl
Gesamt
7.758,57 €
zzgl. MwSt.
Kostenfreier Versand
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
- Modulierende, energieeff. Ausführung für Heiz- und Kühlbetrieb sowie Warmwasserbereitung auch bei niedrigen Außentemperaturen. Natürliches Kältemittel R290 (Propan) mit niedrigen GWP (3). Vorlauftemperatur bis zu 70C im reinen WP-Betrieb für sicheren Schutz vor Legionellen. Entsprechend den gültigen Normen und Sicherheits-vorschriften ausgeführt. EHPA-zertifiziert, Smart-Grid-Ready-, hybridfähig für ökol. oder ökonomischen Betrieb. Außeneinheit: Stabile Gehäusekonstruktion, UV-beständig. Stufenlose, elektr. Leistungsregelung mit Inverter-Technik für effizienten Teillastbetrieb mit hohem Modulationsbereich. Komponenten schalldämmend in EPP-Kern gebettet. Für Heiz- und Kühlbetrieb zwei separat voneinander unabhängig elektronisch gesteuerte Expansionsventile für hohen COP. Strömungsoptimierter Rippenrohr-Verdampfer mit im Gehäuse integrierten Metallschutzgitter, aus Kupferrohr mit aufgepressten Aluminiumlamellen und hydrophober Schutzbeschichtung für längere Laufzeiten ohne Abtaubedarf. Wärmegedämmter Plattenwärmetauscher (Edelstahl 1.4301) als Verflüssiger. Vorlauf- und Rücklaufsensoren im Gerät integriert. Hydraulischer und el. Anschluss unter- und rückseitig zubehörlos möglich. Hohe JAZ durch optimierte Verdampferleistung und EC-Axialventilator im Eulenflügeldesign mit Ventilatorschutzgitter nach DIN EN 13857 für optimalen Schutz auch von Kleinkindern. Aufstellung der Außeneinheit und Sicherheitsabstände gemäß der WOLF Montage- und Bedienungsanleitung. Kältekreis nach Druckgeräte Richtlinie 2014/68/EU mit hermetisch gekapseltem Scroll-Verdichter. Nachtbetrieb und Schallentkopplung. Heizbetrieb: max. Heizwassertemp. von 75C mit E-heizelement. Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführt. Außeneinheit Aufstellung auf Boden oder Boden- bzw. Wand-konsole. Vor- und Rücklaufleitung zwischen Außen- und Inneneinheit bauseits. Verdampferabtauung über Kreislaufumkehr. Inneneinheit: HE-Pumpe EEi
Technische Daten
- Hersteller-Artikelnummer: 9146863
- Hersteller-Warengruppe: Wärmepumpen
- Hersteller-Produktgruppe: Wärmepumpen - Geräte
- Baulänge: 1286
- Bauhöhe: 979
- Bautiefe: 562
- Gewicht: 189
- Art der Regelung: witterungsabhängige Regelung
- Kaskadierbar: ja
- Füllmenge Kältemittel: 3,4
- Fernbedienbar: ja
- Schutzart (IP): IP24
- Anschlussspannung: 400
- Max. Heizungsvorlauftemperatur: 70
- Luftdurchsatz: 0
- Betriebsgeräusch: 30
- Datentransfer über USB: nein
- Geeignet für Zusatzheizung Zentralheizung: ja
- Ansteuerung für Heizkessel Zentralheizung: ja
- Regelung für Pufferspeicher: ja
- Externe Steuerung benötigt: nein
- Modulationsrate: 30
- Datentransfer über Busverbindung: ja
- Art der Pumpe (interne Pumpe): energiesparend
- Spannungsart der Pumpe (interne Pumpe): AC
- Drehzahlregelung Pumpe (interne Pumpe): eingebaut
- Art der Drehzahlregelung (interne Pumpe): automatisch durch dT gesteuert
- Sanftanlauf eingebaut: ja
- Beschränkung max. elektrische Leistungsaufnahme: 9
- Geeignet für aktive Kühlung: ja
- Kühlleistung bei 35/18 °C nach EN 14511: 4,3
- Kühlleistung bei 35/7 °C nach EN 14511: 3,1
- Steuerung für warmes Trinkwasser integriert: ja
- Zapfprofil: XXL
- Seasonal Energy Efficiency Ratio (SEER) bei durchschnittlichem Klima für 35 °C: 191
- Seasonal Energy Efficiency Ratio (SEER) bei kälterem Klima für 35 °C: 177
- Seasonal Energy Efficiency Ratio (SEER) bei wärmerem Klima für 35 °C: 272
- Seasonal Energy Efficiency Ratio (SEER) bei durchschnittlichem Klima für 55 °C: 141
- Seasonal Energy Efficiency Ratio (SEER) bei kälterem Klima für 55 °C: 135
- Seasonal Energy Efficiency Ratio (SEER) bei wärmerem Klima für 55 °C: 185
- Energieeffizienzklasse Raumheizung: A++
- Energieeffizienzklasse bei der Warmwasserbereitung: A
- COPd bei Tj = +7 °C: 5,07
- Schwimmbadregelung: ja
- Nenndurchmesser Anschluss Vorlauf und Rücklauf: 28 mm
- Geeignet für warmes Trinkwasser: ja
- Raumtemperaturregelung: ja
- Geeignet für Schwimmbadwasserheizung: ja
- Aufstellung Gerät: Innen- und Außenaufstellung
- Typ Kältemittel: R290
- Sicherung (träge): 20
- Schallleistungspegel nach EN 12102 bei 0/35 °C: 53
- Nennvolumenstrom Abgabesystem: 0,47
- Max. Betriebsdruck Abgabesystem: 2,5
- Rohraußendurchmesser, Anschluss Abgabesystem: 28
- Heizleistung bei 7/35 °C nach EN 14511: 4,1
- COP bei 7/35 °C nach EN 14511: 5,72
- Lufttemperatur: -22
- Datentransfer über Internet: ja
- Anschluss und Reglung mehrere Heizkreise möglich: ja
- Art der Optimierung: Raumsensor
- Modulierender Kompressor: ja
A+++ (A+++ - D)
Beschreibung
Die Wolf CHA-Monoblock Wärmepumpe 10/400V ist eine modulierende, energieeffiziente Lösung für Heiz- und Kühlbetrieb sowie Warmwasserbereitung auch bei niedrigen Außentemperaturen. Sie verfügt über das umweltfreundliche Kältemittel R290 (Propan) und erreicht eine Vorlauftemperatur von bis zu 70°C.
Eigenschaften Außeneinheit
Stufenlose, elektrische Leistungsregelung mit Inverter-Technik für hohen Modulationsbereich und effizienten Teillastbetrieb
Heiz- und Kühlbetrieb: Zwei unabhängig gesteuerte, elektronische Expansionsventile für hohen COP
Strömungsoptimierter Rippenrohr-Verdampfer mit Kupferrohren und hydrophober Schutzbeschichtung
Wärmegedämmter Plattenwärmetauscher (Edelstahl 1.4301) als Verflüssiger
Schalldämmung: Komponenten im EPP-Kern gebettet für leisen Betrieb
EC-Axialventilator im Eulenflügeldesign mit Ventilatorschutzgitter nach DIN EN 13857
Vorlauf- und Rücklaufsensoren im Gerät integriert
Hydraulischer und elektrischer Anschluss unten und rückseitig möglich
Eigenschaften Inneneinheit
Hocheffizienz-Umwälzpumpe EEI<0,21 für Heizkreis und Warmwasserbetrieb
9 kW Elektroheizelement (400V) im Durchlaufprinzip, bedarfsgerecht geregelt
Integrierter Wärmemengenzähler und Spreizungsregelung über Pumpendrehzahl
Warnmeldung bei niedrigem Wasserdruck durch Heizwasserdrucksensor
Hydraulische Anschlüsse DN28 (Glattrohr)
Montage wandhängend mit Einhängewinkel, optional auch an Decke oder Boden montierbar
Smart-Grid-Ready und kompatibel mit WOLF Link home für Steuerung per Smartset App und Web
Technische Daten
Energieeffizienzklasse (Raumheizung, Niedertemperatur): A+++, Spektrum A+++ - D
Energieeffizienzklasse (Raumheizung, Mitteltemperatur): A++, Spektrum A+++ - D
Außeneinheit Maße (BxHxT): 1286 x 979 x 562 mm
Inneneinheit Maße (BxHxT): 440 x 790 x 340 mm
Gewicht Außeneinheit: 162 kg
Gewicht Inneneinheit: 27 kg
Kältekreis
Kältemitteltyp / GWP: R290 / 3
Füllmenge CO₂ eq: 3,4 / 0,010 kg / t
Kompressor-Typ: Scroll, 1 Stück
Heizleistung / COP
A2/W35 (nach EN14511): 5,75 / 4,65 kW
A7/W35 (nach EN14511): 4,1 / 5,72 kW
A10/W35 (nach EN14511): 3,75 / 6,05 kW
A-7/W35 (nach EN 14511): 7,95 / 2,88 kW
Kühlleistung / EER
A35/W18 (nach EN14511): 6,01 / 5,92 kW
A35/W7 (nach EN14511): 4,81 / 4,04 kW
Schallemissionen Außeneinheit
Schallleistungspegel bei Nennleistung (ErP): 53 dB(A)
Max. Schallleistungspegel (Tag): 60 dB(A)
Schallleistungspegel im Nachtbetrieb (reduziert): 51 dB(A)
Schalldruckpegel im Nachtbetrieb (in 3 m Entfernung): 34 dB(A)
Einsatzgrenzen
Temperatur Betriebsgrenzen Heizbetrieb: 15 - 70 °C
Temperatur Betriebsgrenzen Kühlbetrieb: 7 - 30 °C
Max. Heizwassertemperatur (mit E-Heizelement): 75 °C
Temperatur Betriebsgrenzen Luft Heizbetrieb: -22 - 40 °C
Temperatur Betriebsgrenzen Luft Kühlbetrieb: 10 - 45 °C
Elektrische Daten Inneneinheit
Elektrischer Anschluss (1~NPE, 230VAC, 50Hz, 16A(B))
Max. Stromaufnahme: 6,5 A
Max. Leistungsaufnahme E-Heizung: 9 kW
Max. Leistungsaufnahme Heizkreispumpe: 3 - 75 W
Elektrische Daten Außeneinheit
Elektrischer Anschluss (3~NPE, 400VAC, 50Hz, 20A(B))
Max. Stromaufnahme: 18 A
Schutzart: IP24
Max. Verdichterstrom: 9,5 A
Lieferumfang
Außeneinheit CHA-Monoblock 10/400V
Inneneinheit für CHA-Monoblock 10/400V
9 kW Elektroheizelement
Bedienungs- und Installationsanleitung
Die Wolf CHA-Monoblock Wärmepumpe 10/400V ist eine herausragende, energieeffiziente Lösung für die zuverlässige Beheizung, Kühlung und Warmwasserbereitung. Dank der stufenlosen Inverter-Technik, des umweltfreundlichen R290 Kältemittels und der Smart-Grid-Ready Funktionen eignet sie sich perfekt für moderne, nachhaltige Energiesysteme. Ihre hohe Effizienz macht sie ideal für vielfältige Einsatzbereiche, auch bei niedrigen Außentemperaturen.
