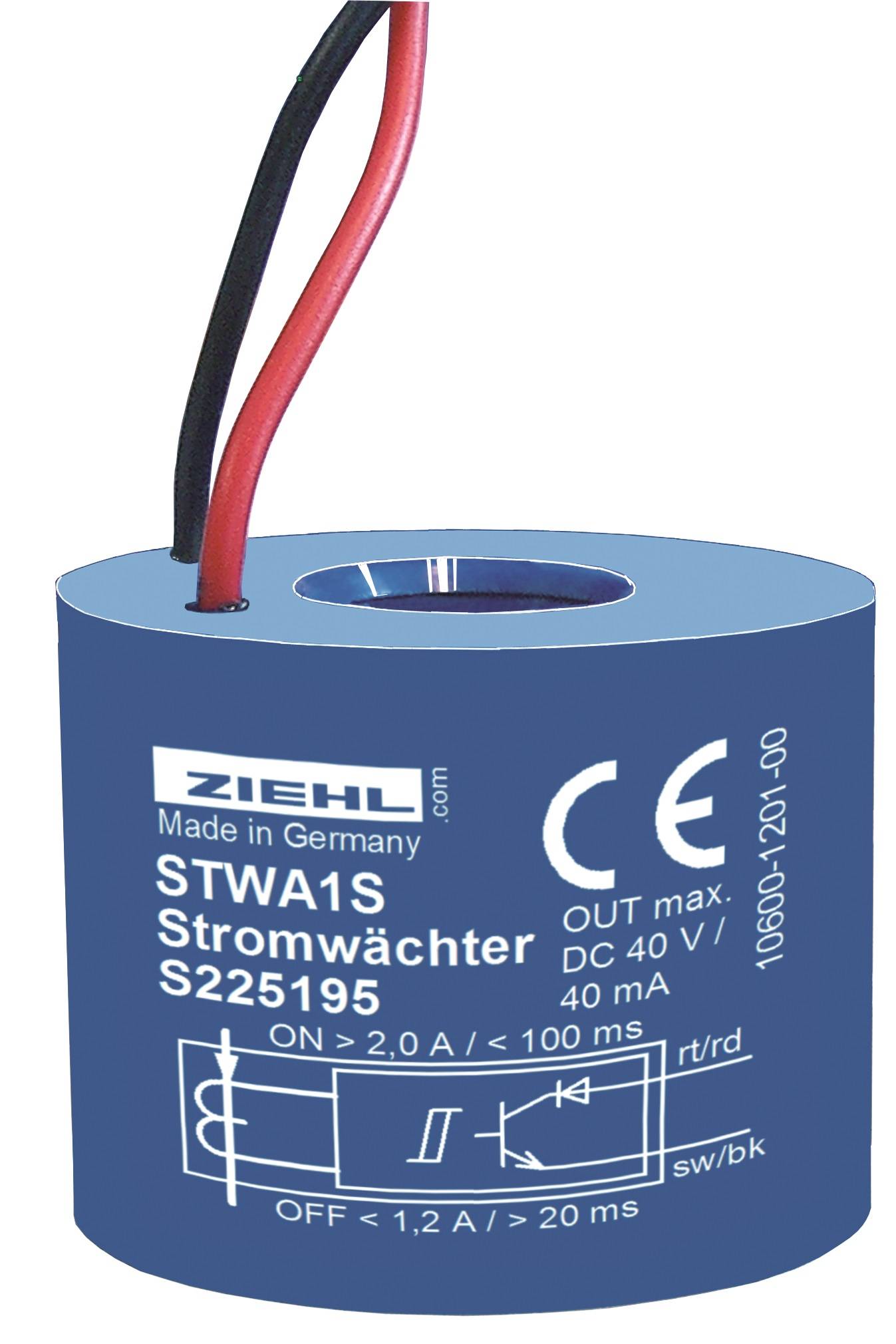

Ziehl S225195, AC-Elektronik-Stromwandler Typ STWA1S

Der Stromwandler STWA1S ist mit einer eingebauten Elektronik und einem Transistor-Ausgang ausgestattet. Die Schaltschwelle liegt bei 2 A. Oberhalb von ca. 2 A ist der Transistor am Ausgang durchgesteuert, unterhalb von ca. 1,5 A gesperrt. Der Wandler wird einfach über den stromführenden Leiter geschoben. Durch mehrfaches Durchschleifen des Leiters wird die Ansprechschwelle entsprechend reduziert, z. B. auf 0,5 A bei vierfachem Durchschleifen. Eine Versorgungsspannung ist nicht erforderlich.

Merkmale:
Potentialfreier Transistor-Ausgang (max. DC 40 V / 40 mA),
Schaltausgang direkt an einen Digitaleingang einer SPS anschließbar,
Eingebaute Verpolschutzdiode,
2-Leiter-Anschluss (1 m lang),
Keine Versorgungsspannung erforderlichjande Leitung erkannt werden soll, ohne dass der genaue Stromwert relevant ist oder durch die Stromaufnahme des angeschlossenen Verbrauchers bekannt ist.
Zur gleichzeitigen Auswertung des Stromflusses in mehreren Leitern können mehrere STWA1S in Reihe (UND-Schaltung, Spannungsabfall beachten) oder parallel (ODER-Schaltung, Reststrom beachten) geschaltet und ausgewertet werden.
