Red Pitaya STEMlab Diagnostic Kit - Schweizer Taschenmesser für Ingenieure

Das kleine Open-Source-Messgerät ist ein echter Alleskönner, der individuell konfiguriert werden kann. Mit ihm können Smartphone, Tablet oder PC zu einem umfangreichen Messinstrument gewandelt werden.

Das Mess- und Test-Modul STEMlab 125-14 basiert auf einem System-on-a-Chip (SoC) und kann durch eine Programmierung via Apps als Oszilloskop, Spektrum-Analysator, LCR-Meter oder Netzwerk-Analysator betrieben werden.

Damit können gleich mehrere preisintensive Messgeräte mit einem Produkt ersetzt werden. Die STEMlab-Einheit wird mit Open-Source-Software geliefert und verfügt über 14 Bit/125 Msps A/D- und D/A-Wandler sowie ein Xilinx Zynq 7010 FPGA.

Das vielseitigste Produkt von Red Pitaya

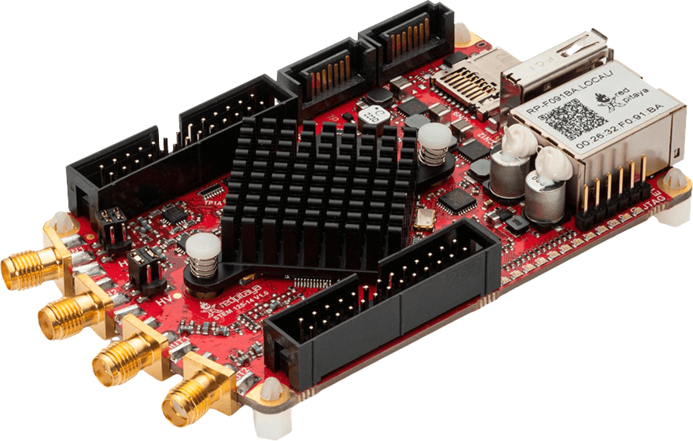

Die multifunktionale Messkarte wird in ein Netzwerk integriert. Sie basiert auf einem GNU/Linux-Betriebssystem und kann mit einer Vielzahl von Software-Schnittstellen individuell programmiert werden. Die Bedienungsoberfläche für sämtliche Messvorgänge wird durch einen Webdienst mittels HTML-Seiten realisiert. Das macht die Steuerung der Messplattform mittels Smartphones, Tablets oder Computern möglich. Das Gerät verfügt über zwei integrierte analoge HF-Ein- und Ausgänge, hat eine Bandbreite von 60MHz sowie 16 allgemeine Ein- und Ausgangsports. Darüber hinaus ist die Platine mit einer Micro-USB-Buchse für den Konsolenanschluss, einem Micro-SD-Kartenslot, einer RJ45-Buchse für Ethernet sowie einem USB-Anschluss für USB-Geräte ausgestattet.

All das macht das Diagnose-Kit interessant für Anwendungen im Hobby- und Amateurfunkbereich bis hin zum professionellen Einsatz als Messplattform für die Mess-, Steuerungs- und Regeltechnik aller Fachrichtungen in Industrie, Forschung und Raumfahrt.
