Kfz Relais
99 ErgebnisseDetails | Preis | Verfügbarkeit | Nennspannung Spule | Anschluss | Schaltstrom (max.) | Schaltspannung (max.) | Kontaktart | Zertifizierungen | Verpackungsart | |
|---|---|---|---|---|---|---|---|---|---|---|

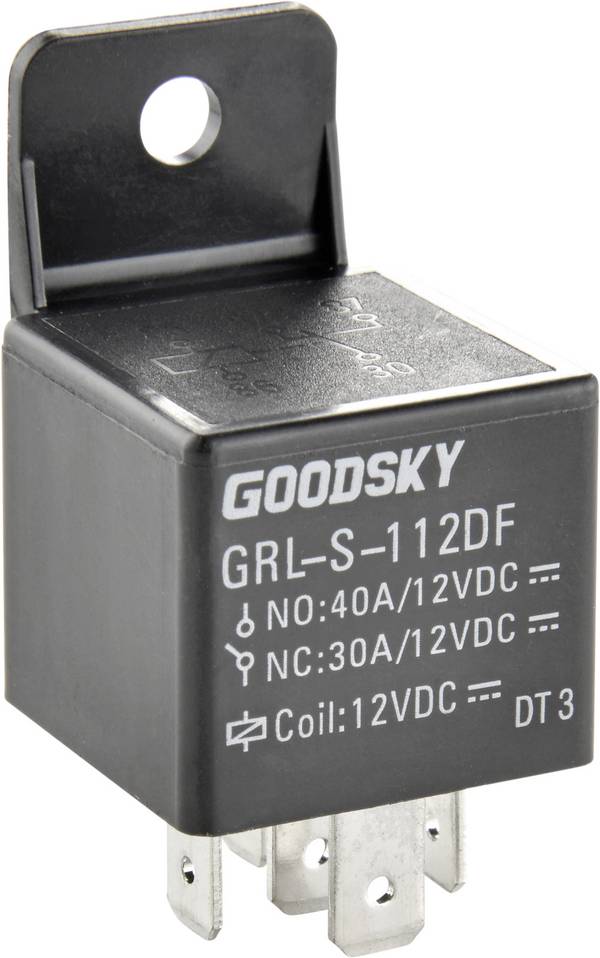

 Abb. ähnlich GoodSky GRL-S-112DF Kfz-Relais 12 V/DC 40 A 1 WechslerConrad Electronic zzgl. MwSt. 774 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Flachstecker 6.3 mm | 40 A | 12 V/DC | 1 Wechsler | RoHS | - | |||

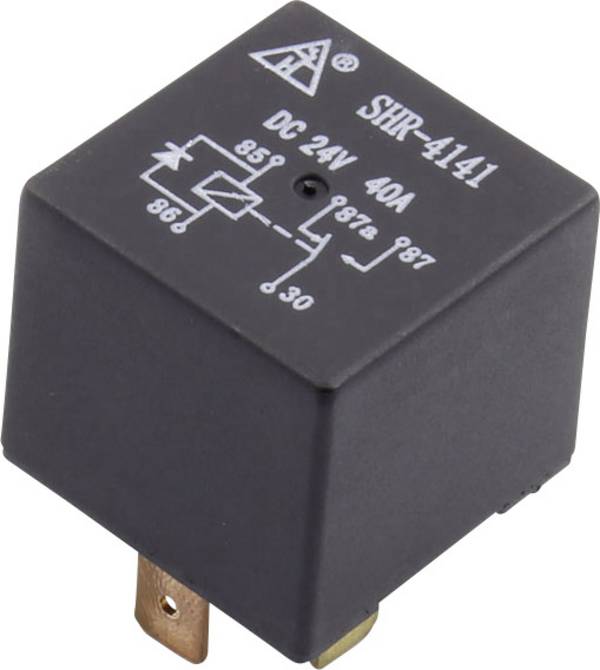

 Abb. ähnlich SHR-4141 SHR-24VDC-F-C 5pin Kfz-Relais 24 V/DC 40 A 1 WechslerConrad Electronic zzgl. MwSt. 1807 Stück auf Lager Sofort-Lieferung morgen | 24 V/DC | Flachstecker 6.3 mm | 40 A | 14 V/DC | 1 Wechsler | RoHS | - | |||
zzgl. MwSt. 3343 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Flachstecker 6.3 mm | 40 A | 14 V/DC | 1 Wechsler | RoHS | - | |||

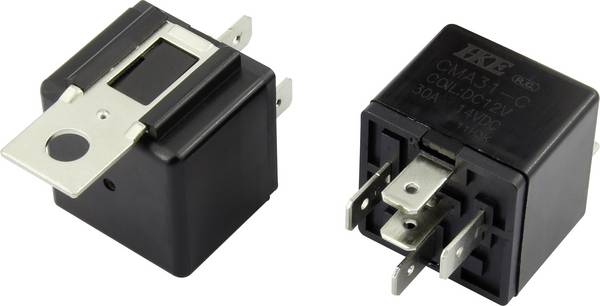

 HKE CMA31-DC12V-C Kfz-Relais 12 V/DC 30 A 1 WechslerConrad Electronic zzgl. MwSt. 778 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Flachstecker 6.3 mm | 30 A | 14 V/DC | 1 Wechsler | RoHS | - | |||

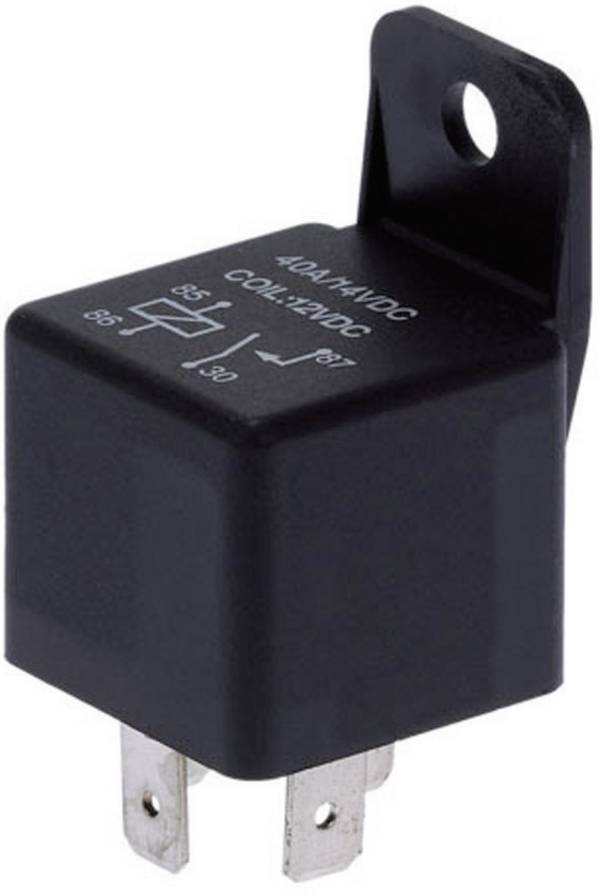

 HP Autozubehör 10720 Kfz-Relais 12 V/DC 40 A 1 SchließerConrad Electronic zzgl. MwSt. 201 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Flachstecker 6.3 mm | 40 A | 14 V/DC | 1 Schließer | - | - | |||
 Abb. ähnlich FiC FRC3A-DC12V Kfz-Relais 12 V/DC 70 A 1 SchließerConrad Electronic zzgl. MwSt. 235 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Flachstecker 6.3 mm, Flachstecker 9.5 mm | 70 A | 14 V/DC | 1 Schließer | RoHS | - | |||

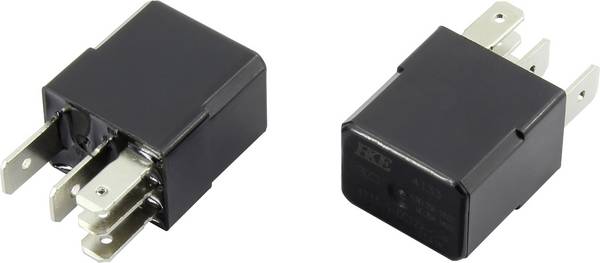

 HKE 4133-S-DC12V-C-R Kfz-Relais 12 V/DC 35 A 1 WechslerConrad Electronic zzgl. MwSt. 2056 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Flachstecker 4.8 mm (3/16"), Flachstecker 6.3 mm | 35 A | 14 V/DC | 1 Wechsler | RoHS | - | |||

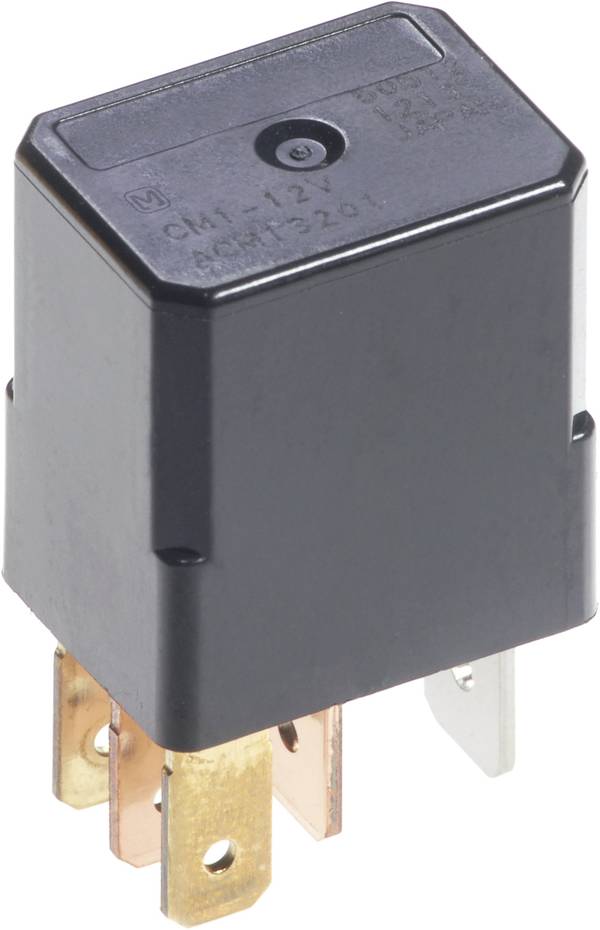

 Abb. ähnlich Panasonic CM112 Kfz-Relais 12 V/DC 35 A 1 WechslerConrad Electronic zzgl. MwSt. 110 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Flachstecker 6.3 mm | 35 A | 14 V/DC | 1 Wechsler | - | - | |||

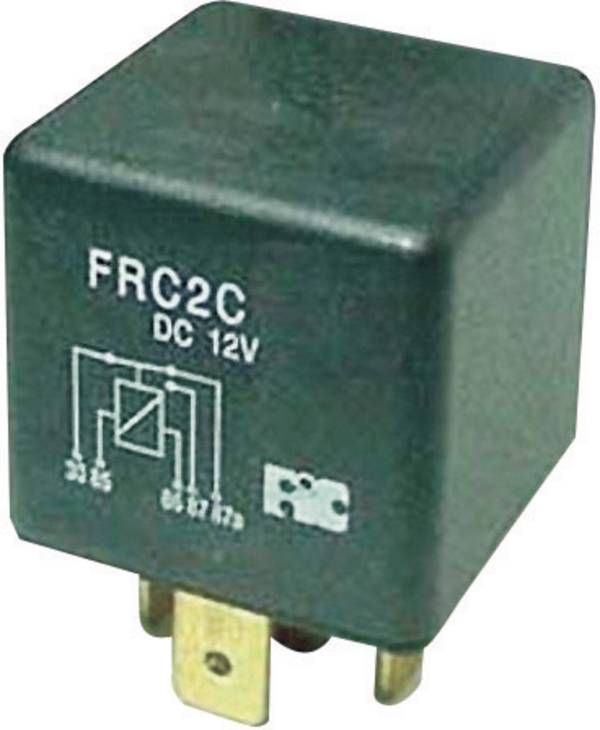

 FiC FRC2C-1-DC12V Kfz-Relais 12 V/DC 50 A 1 WechslerConrad Electronic -53% 3,18 € 1,50 € zzgl. MwSt. 1414 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Flachstecker 6.3 mm | 50 A | 14 V/DC | 1 Wechsler | RoHS | - | |||
 Abb. ähnlich zzgl. MwSt. 1138 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Flachstecker 6.3 mm | 40 A | 14 V/DC | 1 Schließer | RoHS | - | |||
 Abb. ähnlich Zettler Electronics AZ979-1C-24D Kfz-Relais 24 V/DC 60 A 1 WechslerConrad Electronic zzgl. MwSt. 1279 Stück auf Lager Sofort-Lieferung morgen | 24 V/DC | Flachstecker 6.3 mm, Flachstecker 9.5 mm | 60 A | 30 V/DC | 1 Wechsler | RoHS | - | |||

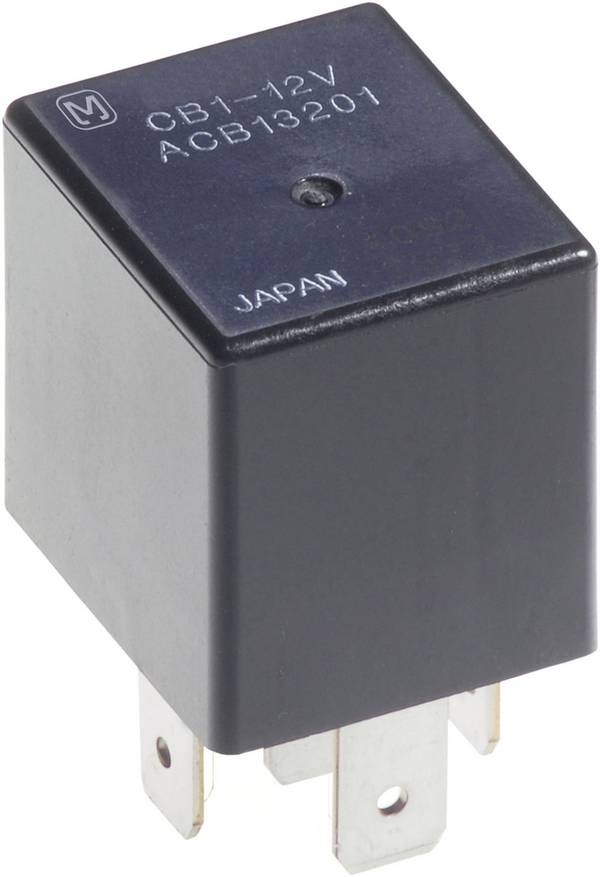

 Abb. ähnlich Panasonic CB112 Kfz-Relais 12 V/DC 40 A 1 WechslerConrad Electronic zzgl. MwSt. 128 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Flachstecker 6.3 mm | 40 A | 14 V/DC | 1 Wechsler | - | - | |||

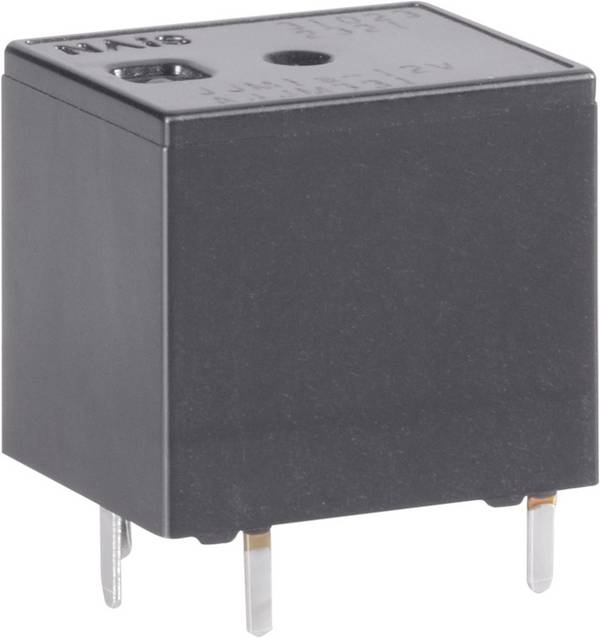

 Panasonic JJM1A12 Kfz-Relais 12 V/DC 20 A 1 SchließerConrad Electronic zzgl. MwSt. 54 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Print | 20 A | 14 V/DC | 1 Schließer | - | - | |||

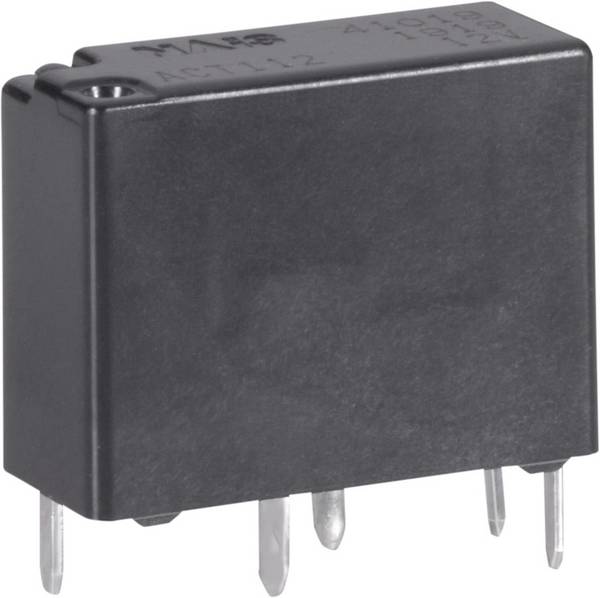

 Abb. ähnlich Panasonic ACT112 Kfz-Relais 12 V/DC 20 A 1 WechslerConrad Electronic zzgl. MwSt. 8 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Print | 20 A | 14 V/DC | 1 Wechsler | - | - | |||
 Abb. ähnlich AFE BAM11-S-124D Kfz-Relais 24 V/DC 30 A 1 WechslerConrad Electronic zzgl. MwSt. 926 Stück auf Lager Sofort-Lieferung morgen | 24 V/DC | Flachstecker 6.3 mm | 30 A | 14 V/DC | 1 Wechsler | RoHS | - | |||

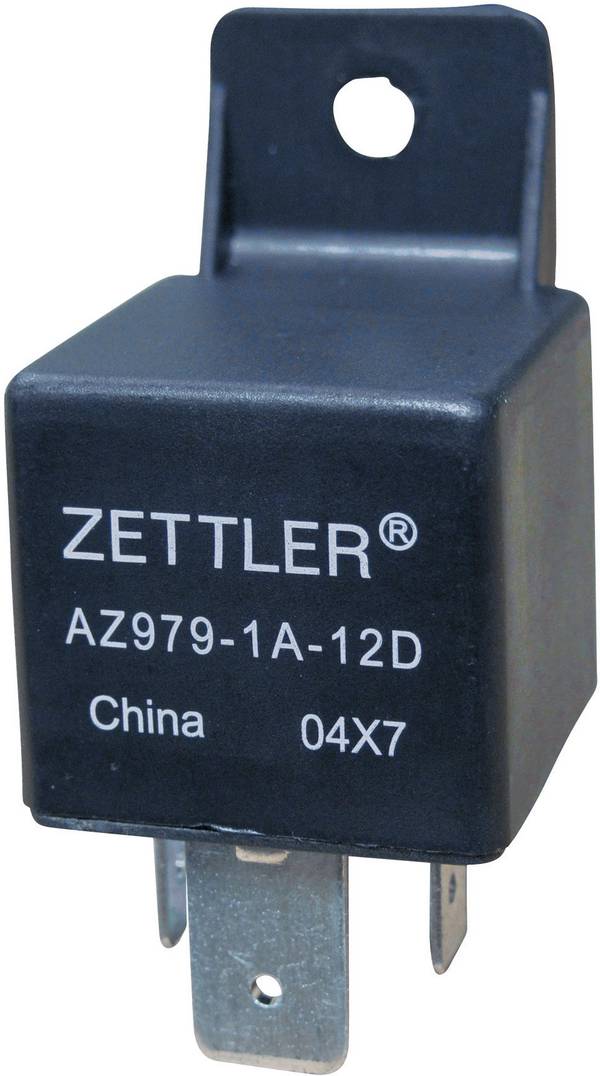

 Abb. ähnlich Zettler Electronics AZ979-1C-12D Kfz-Relais 12 V/DC 60 A 1 WechslerConrad Electronic zzgl. MwSt. 334 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Flachstecker 6.3 mm, Flachstecker 9.5 mm | 60 A | 30 V/DC | 1 Wechsler | RoHS | - | |||

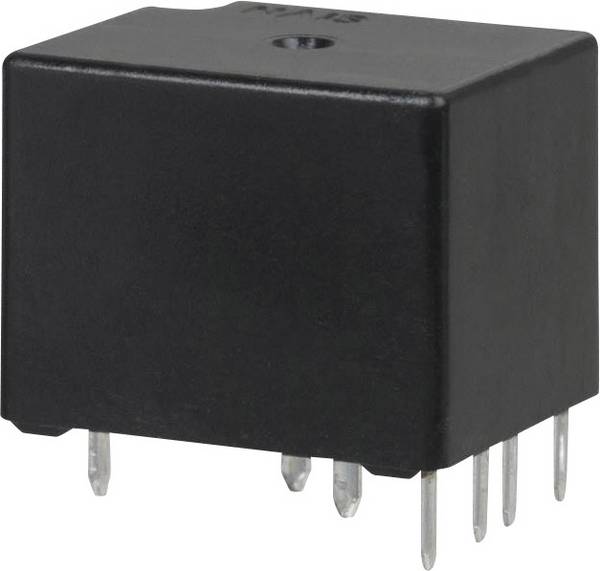

 Abb. ähnlich Panasonic ACT512 Kfz-Relais 12 V/DC 20 A 2 WechslerConrad Electronic zzgl. MwSt. 49 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Print | 20 A | 14 V/DC | 2 Wechsler | - | - | |||
 Abb. ähnlich zzgl. MwSt. 1417 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Flachstecker 4.8 mm (3/16"), Flachstecker 6.3 mm | 30 A | 14 V/DC | 1 Schließer | RoHS | - | |||
 Abb. ähnlich zzgl. MwSt. 495 Stück auf Lager Sofort-Lieferung morgen | 24 V/DC | Flachstecker 6.3 mm | 40 A | 14 V/DC | 1 Schließer | RoHS | - | |||

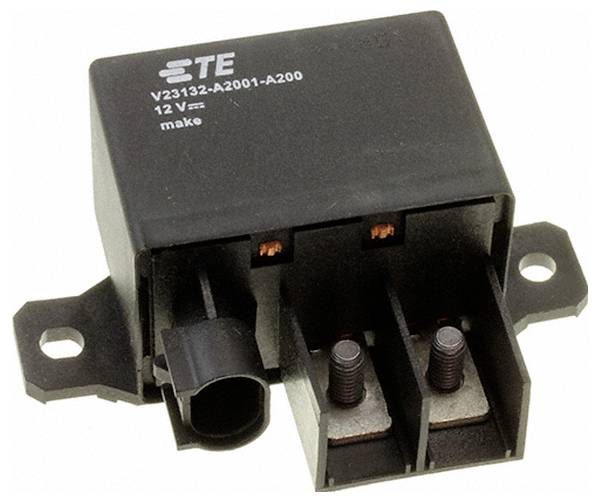

 Abb. ähnlich TE Connectivity V23132A2001A200 Kfz-Relais 12 V/DC 180 A 1 SchließerConrad Electronic 55,70 € zzgl. MwSt. 12 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Schraubklemme | 180 A | 12 V/DC | 1 Schließer | RoHS | - | |||
 Abb. ähnlich GoodSky GRL-S-124DF Kfz-Relais 24 V/DC 40 A 1 WechslerConrad Electronic zzgl. MwSt. 107 Stück auf Lager Sofort-Lieferung morgen | 24 V/DC | Flachstecker 6.3 mm | 40 A | 12 V/DC | 1 Wechsler | RoHS | - | |||
 Zettler Electronics AZ979-1A-12D Kfz-Relais 12 V/DC 80 A 1 SchließerConrad Electronic zzgl. MwSt. 47 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Flachstecker 6.3 mm, Flachstecker 9.5 mm | 80 A | 30 V/DC | 1 Schließer | RoHS | - | |||
 FiC FRC7C-S-DC24V Kfz-Relais 24 V/DC 25 A 1 WechslerConrad Electronic zzgl. MwSt. 116 Stück auf Lager Sofort-Lieferung morgen | 24 V/DC | Flachstecker 4.8 mm (3/16"), Flachstecker 6.3 mm | 25 A | 14 V/DC | 1 Wechsler | RoHS | - | |||

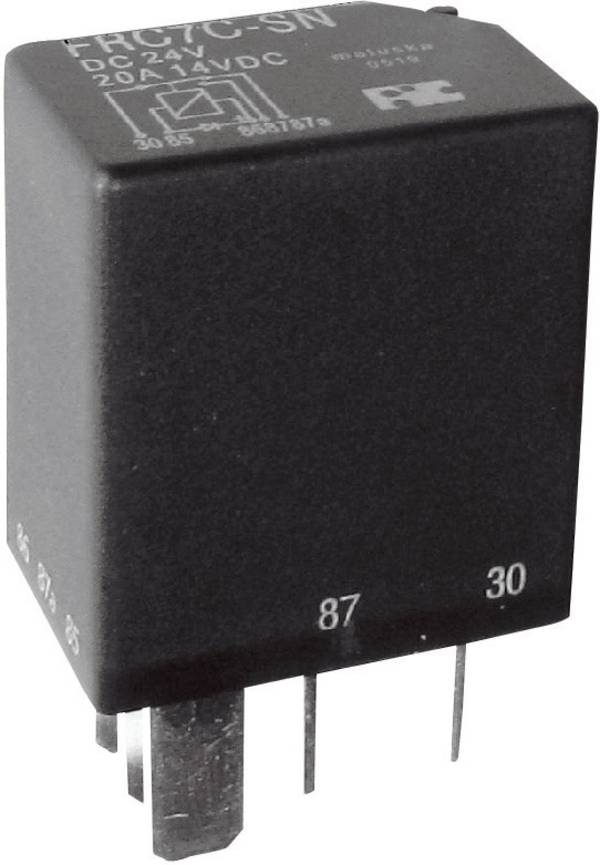

 Abb. ähnlich FiC FRC7C-S-DC12V Kfz-Relais 12 V/DC 25 A 1 WechslerConrad Electronic zzgl. MwSt. 409 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Flachstecker 4.8 mm (3/16"), Flachstecker 6.3 mm | 25 A | 14 V/DC | 1 Wechsler | RoHS | - | |||

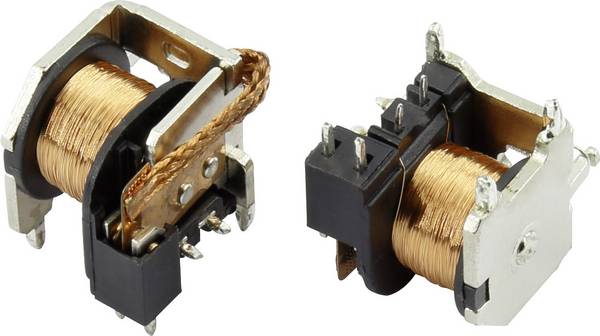

 HKE CMA4-DC12V-C-E Kfz-Relais 12 V/DC 30 A 1 WechslerConrad Electronic zzgl. MwSt. 597 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Print | 30 A | 14 V/DC | 1 Wechsler | RoHS | - | |||

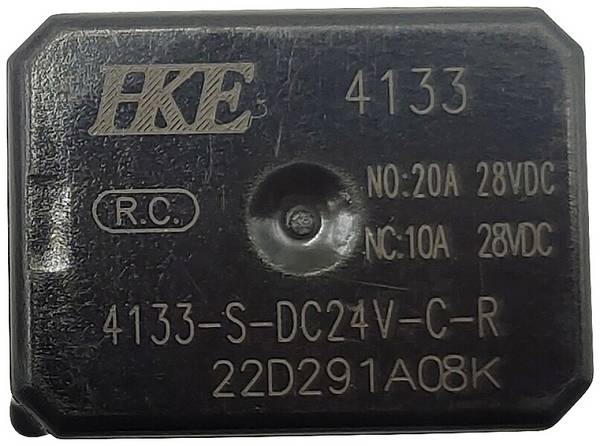

 HKE 4133-S-DC24V-C-R Kfz-Relais 24 V/DC 20 A 1 WechslerConrad Electronic zzgl. MwSt. 712 Stück auf Lager Sofort-Lieferung morgen | 24 V/DC | Flachstecker 4.8 mm (3/16"), Flachstecker 6.3 mm | 20 A | 28 V/DC | 1 Wechsler | RoHS | - | |||

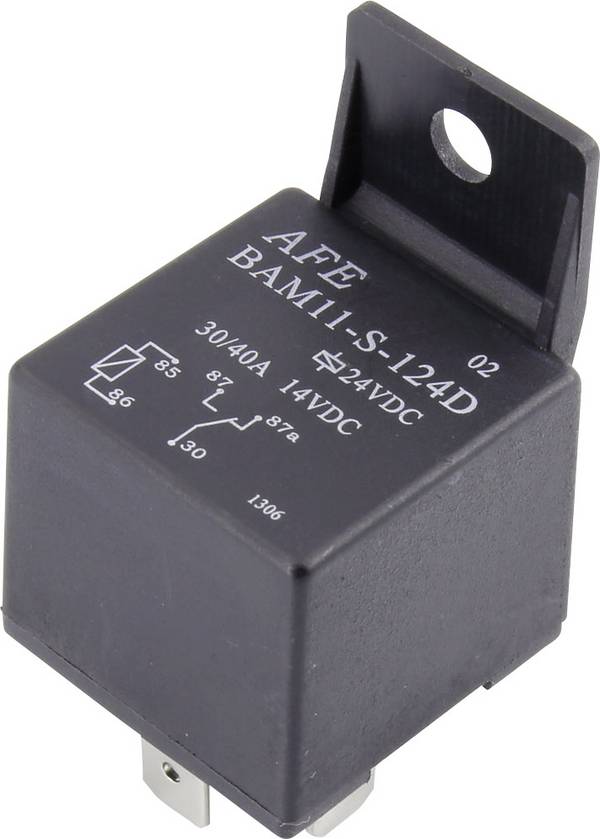

 Abb. ähnlich AFE BAM11-S-112D Kfz-Relais 12 V/DC 30 A 1 WechslerConrad Electronic zzgl. MwSt. 1399 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Flachstecker 6.3 mm | 30 A | 14 V/DC | 1 Wechsler | RoHS | - | |||

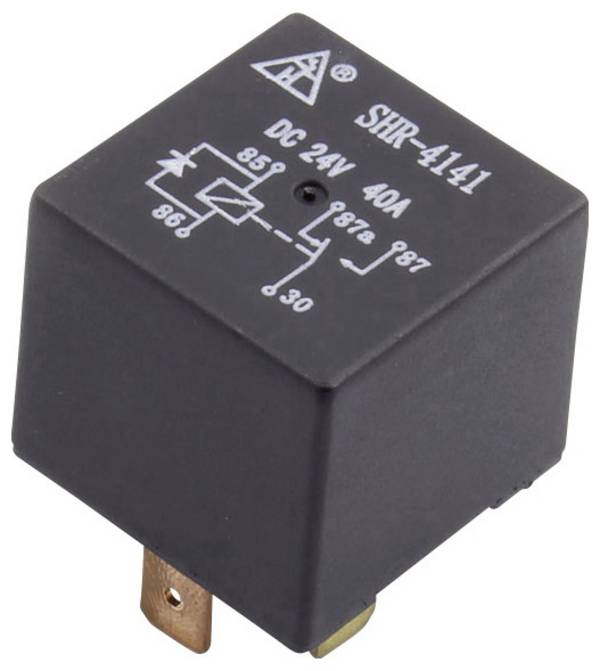

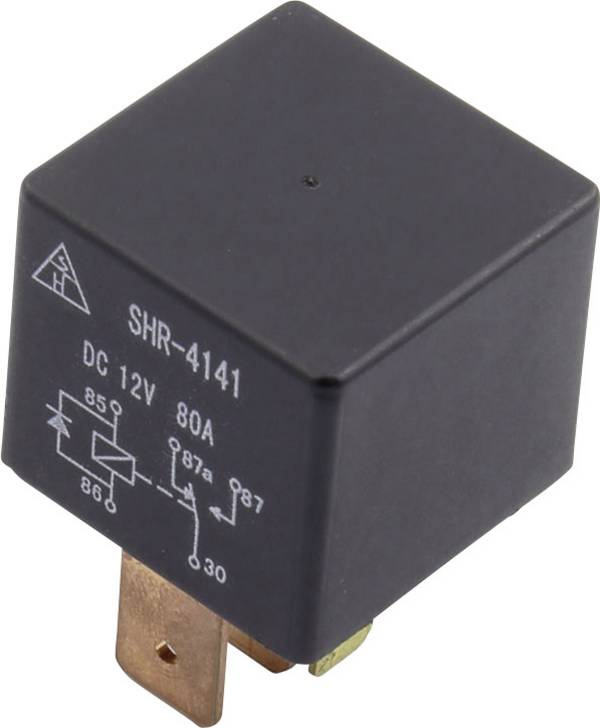

 Abb. ähnlich SHR-4141B SHR-12VDC-F-C 5pin Kfz-Relais 12 V/DC 80 A 1 WechslerConrad Electronic zzgl. MwSt. 893 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Flachstecker 6.3 mm, Flachstecker 9.5 mm | 80 A | 14 V/DC | 1 Wechsler | RoHS | - | |||
 Abb. ähnlich FiC FRC2C-1-DC24V Kfz-Relais 24 V/DC 50 A 1 WechslerConrad Electronic zzgl. MwSt. 631 Stück auf Lager Sofort-Lieferung morgen | 24 V/DC | Flachstecker 6.3 mm | 50 A | 14 V/DC | 1 Wechsler | RoHS | - | |||

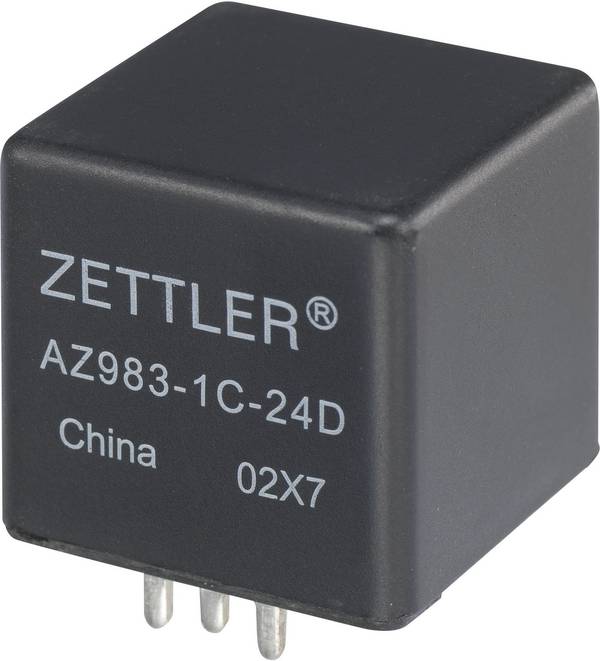

 Abb. ähnlich Zettler Electronics AZ983-1A-12D Kfz-Relais 12 V/DC 80 A 1 SchließerConrad Electronic zzgl. MwSt. 233 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Print | 80 A | 75 V/DC | 1 Schließer | RoHS | - | |||
 Abb. ähnlich zzgl. MwSt. 42 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | - | 60 A | 12 V/DC | 1 Wechsler | RoHS | - | |||
 Abb. ähnlich Zettler Electronics AZ979-1A-24D Kfz-Relais 24 V/DC 80 A 1 SchließerConrad Electronic zzgl. MwSt. 120 Stück auf Lager Sofort-Lieferung morgen | 24 V/DC | Flachstecker 6.3 mm, Flachstecker 9.5 mm | 80 A | 30 V/DC | 1 Schließer | RoHS | - | |||
 HKE 4133-S-DC12V-C Kfz-Relais 12 V/DC 35 A 1 WechslerConrad Electronic zzgl. MwSt. 218 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Flachstecker 4.8 mm (3/16"), Flachstecker 6.3 mm | 35 A | 14 V/DC | 1 Wechsler | RoHS | - | |||

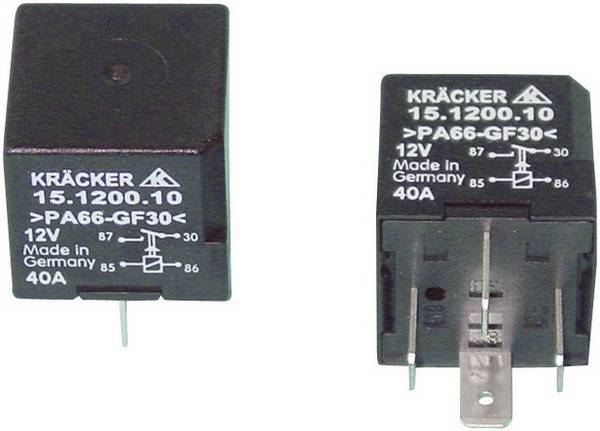

 Kräcker 15.1200.10 Kfz-Relais 12 V/DC 40 A 1 SchließerConrad Electronic zzgl. MwSt. 116 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Flachstecker 6.3 mm, Flachstecker 9.5 mm | 40 A | 60 V/AC, 75 V/DC | 1 Schließer | RoHS | - | |||

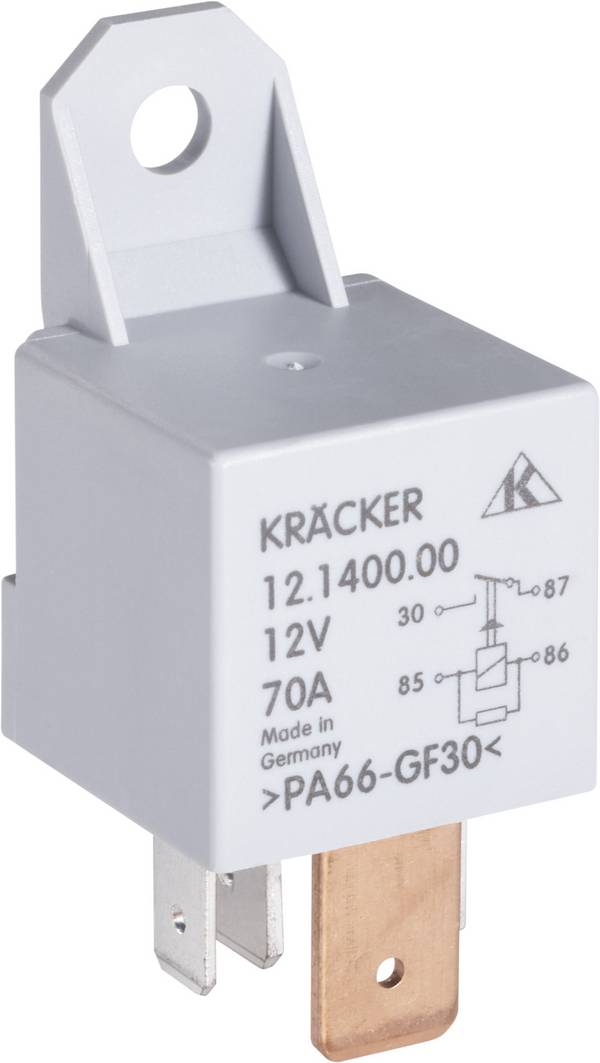

 Kräcker 12.1400.00 Kfz-Relais 12 V/DC 70 A 1 SchließerConrad Electronic zzgl. MwSt. 323 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Flachstecker 6.3 mm, Flachstecker 9.5 mm | 70 A | 60 V/AC, 75 V/DC | 1 Schließer | RoHS | - | |||

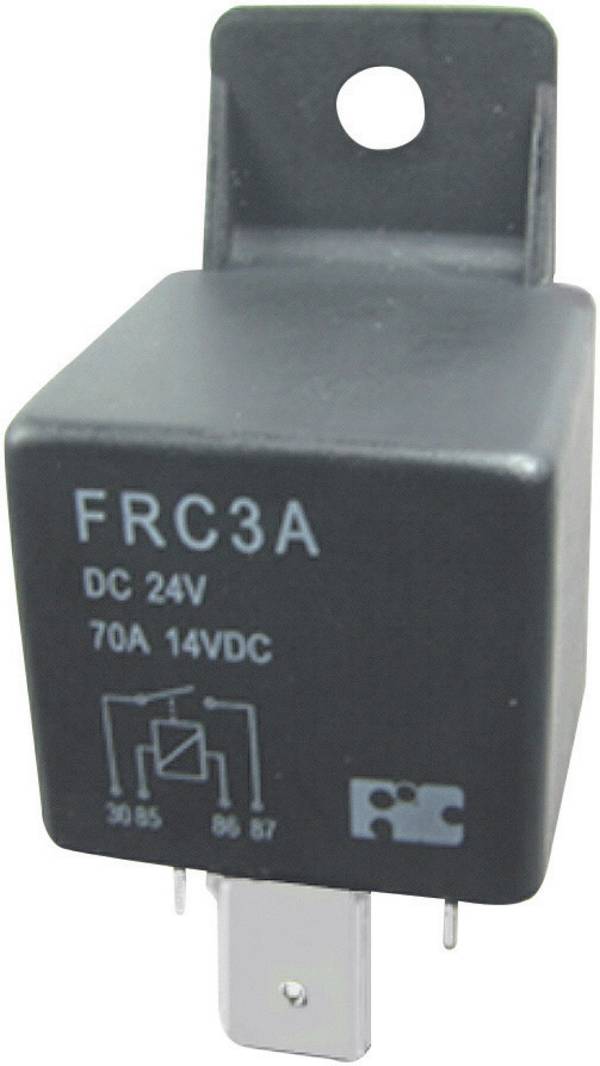

 Abb. ähnlich FiC FRC3A-DC24V Kfz-Relais 24 V/DC 70 A 1 SchließerConrad Electronic zzgl. MwSt. 149 Stück auf Lager Sofort-Lieferung morgen | 24 V/DC | Flachstecker 6.3 mm, Flachstecker 9.5 mm | 70 A | 14 V/DC | 1 Schließer | RoHS | - | |||
 Abb. ähnlich SHR-4141B SHR-24VDC-F-C 5pin Kfz-Relais 24 V/DC 80 A 1 WechslerConrad Electronic -5% zzgl. MwSt. 281 Stück auf Lager Sofort-Lieferung morgen | 24 V/DC | Flachstecker 6.3 mm, Flachstecker 9.5 mm | 80 A | 14 V/DC | 1 Wechsler | RoHS | - | |||
 HKE CMA31-DC24V-C Kfz-Relais 24 V/DC 30 A 1 WechslerConrad Electronic zzgl. MwSt. 527 Stück auf Lager Sofort-Lieferung morgen | 24 V/DC | Flachstecker 6.3 mm | 30 A | 14 V/DC | 1 Wechsler | RoHS | - | |||
 Abb. ähnlich FiC FRC2U-1-DC12V Kfz-Relais 12 V/DC 25 A 2 SchließerConrad Electronic -9% zzgl. MwSt. 94 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Flachstecker 6.3 mm | 25 A | 14 V/DC | 2 Schließer | RoHS | - | |||
 Abb. ähnlich zzgl. MwSt. 12 Stück auf Lager Sofort-Lieferung morgen | 24 V/DC | Steckanschluss | 60 A | 24 V/DC | 1 Wechsler | RoHS | - | |||
 Abb. ähnlich zzgl. MwSt. 94 Stück auf Lager Sofort-Lieferung morgen | 24 V/DC | - | 60 A | 24 V/DC | 1 Wechsler | RoHS | - | |||
 Abb. ähnlich zzgl. MwSt. 12 Stück auf Lager Sofort-Lieferung morgen | 24 V/DC | Schnellanschluss, Stecken | 60 A | 24 V/DC | 1 Schließer | RoHS | - | |||
10,03 € zzgl. MwSt. 15 Stück auf Lager Sofort-Lieferung morgen | 24 V/DC | - | 60 A | 24 V/DC | 1 Wechsler | RoHS | - | |||

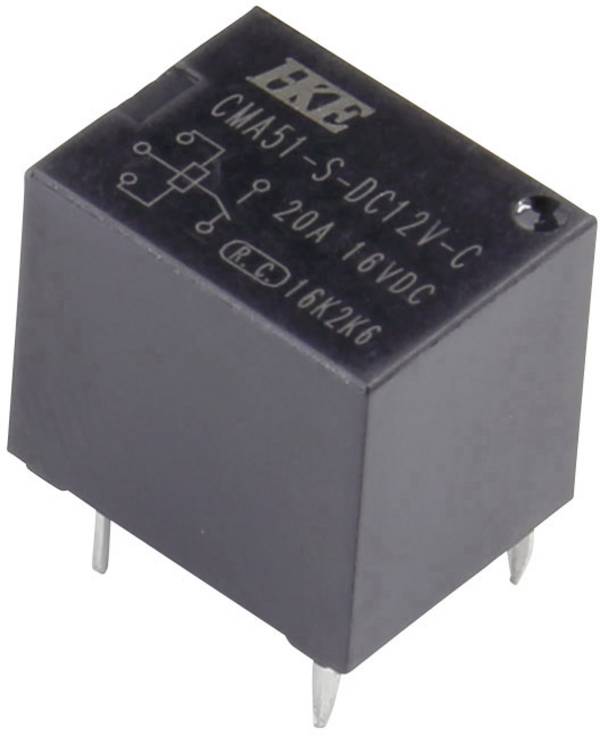

 Abb. ähnlich HKE CMA51-S-DC12V-C Kfz-Relais 12 V/DC 35 A 1 WechslerConrad Electronic -28% zzgl. MwSt. 461 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Lötpins | 35 A | 30 V/DC | 1 Wechsler | RoHS | - | |||

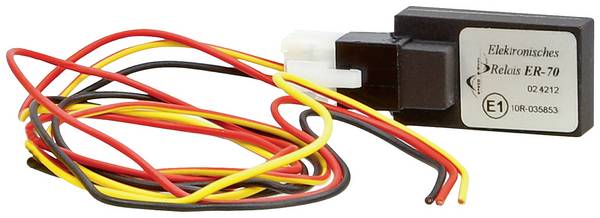

 ACV can-er70 Kfz-Relais 12 V/DC, 24 V/DC 7.50 A 1 SchließerConrad Electronic zzgl. MwSt. 4 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC, 24 V/DC | Kabel, offenes Ende | 7.50 A | - | 1 Schließer | - | - | |||

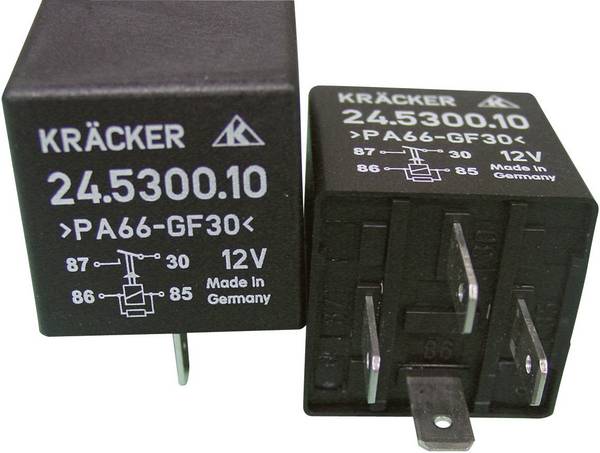

 Kräcker 24.5300.10 Kfz-Relais 12 V/DC 20 A 1 SchließerConrad Electronic zzgl. MwSt. 119 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Flachstecker 6.3 mm | 20 A | - | 1 Schließer | RoHS | - | |||
10,11 € zzgl. MwSt. 19 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Steckanschluss | 70 A | 12 V/DC | 1 Schließer | RoHS | Box | |||
 Abb. ähnlich FiC FRC6BA-1-DC12V Kfz-Relais 12 V/DC 150 A 1 SchließerConrad Electronic zzgl. MwSt. 98 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Flachstecker 6.3 mm | 150 A | 14 V/DC | 1 Schließer | RoHS | - | |||

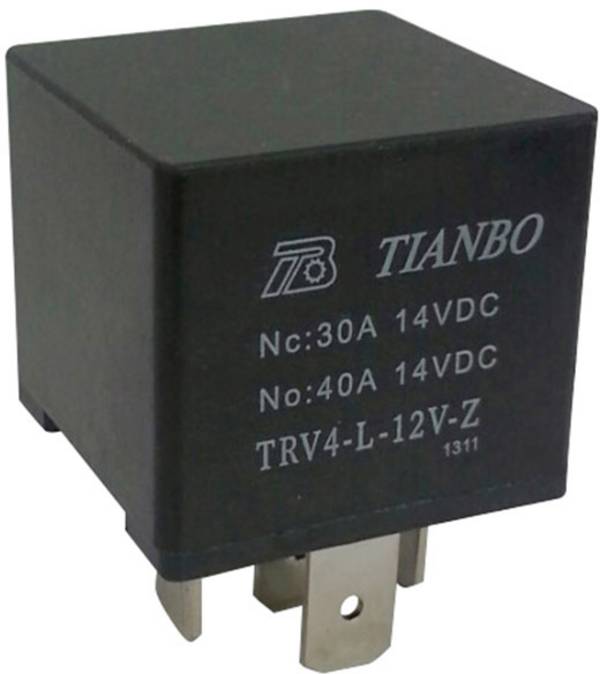

 Abb. ähnlich Tianbo Electronics TRV4 L-12V-Z Kfz-Relais 12 V/DC 1 WechslerConrad Electronic zzgl. MwSt. 85 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Flachstecker 6.3 mm | - | - | 1 Wechsler | - | - | |||
 Abb. ähnlich zzgl. MwSt. 406 Stück auf Lager Sofort-Lieferung morgen | 24 V/DC | Flachstecker 4.8 mm (3/16"), Flachstecker 6.3 mm | 30 A | 14 V/DC | 1 Schließer | RoHS | - | |||
 Abb. ähnlich Fujitsu FBR51ND12-W1 Kfz-Relais 12 V/DC 25 A 1 WechslerConrad Electronic zzgl. MwSt. 385 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Print | 25 A | 30 V/AC, 30 V/DC | 1 Wechsler | RoHS | - | |||

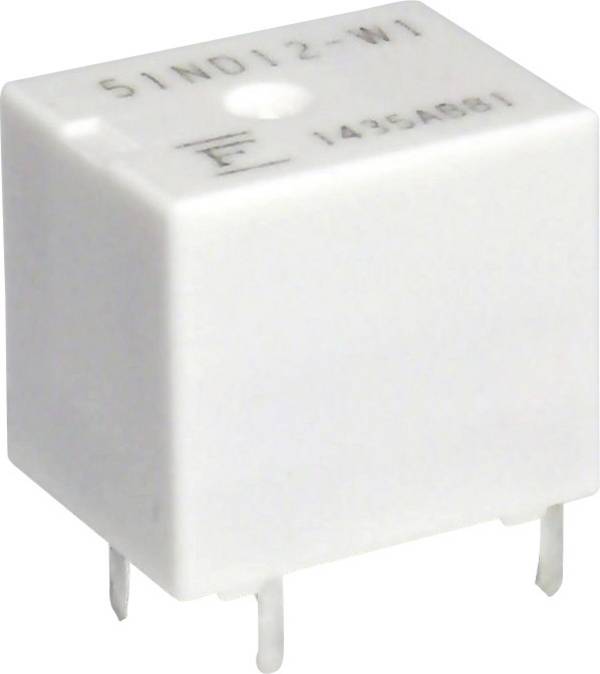

 Abb. ähnlich Fujitsu FBR51ND06-W1 Kfz-Relais 6 V/DC 25 A 1 WechslerConrad Electronic zzgl. MwSt. 66 Stück auf Lager Sofort-Lieferung morgen | 6 V/DC | Print | 25 A | 30 V/AC, 30 V/DC | 1 Wechsler | RoHS | - | |||

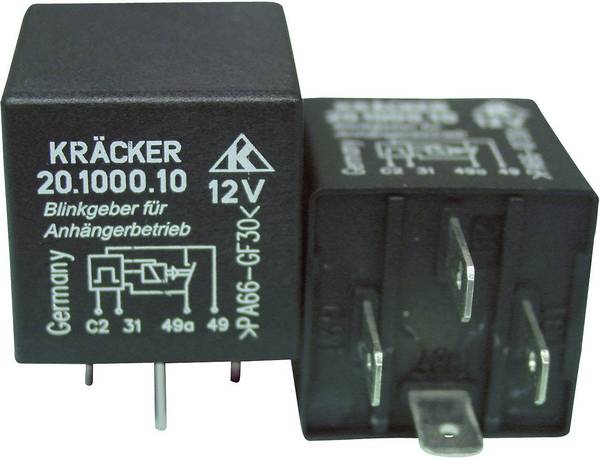

 Kräcker 20.1000.10 Kfz-Relais 12 V/DC 20 A 1 SchließerConrad Electronic zzgl. MwSt. 41 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Flachstecker 6.3 mm | 20 A | 12 V/DC | 1 Schließer | RoHS | - | |||

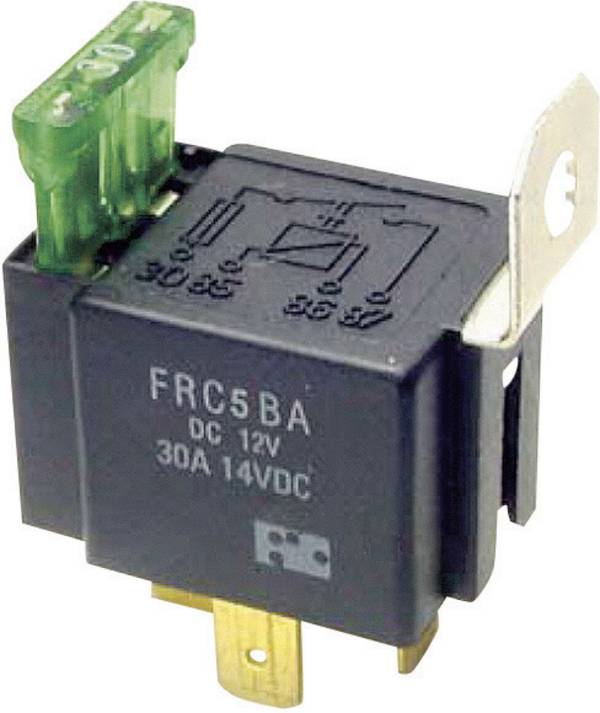

 FiC FRC5BA-DC12V Kfz-Relais 12 V/DC 30 A 1 SchließerConrad Electronic zzgl. MwSt. Lieferung Mi., 7. Okt. | 12 V/DC | Flachstecker 6.3 mm | 30 A | 14 V/DC | 1 Schließer | RoHS | - | |||

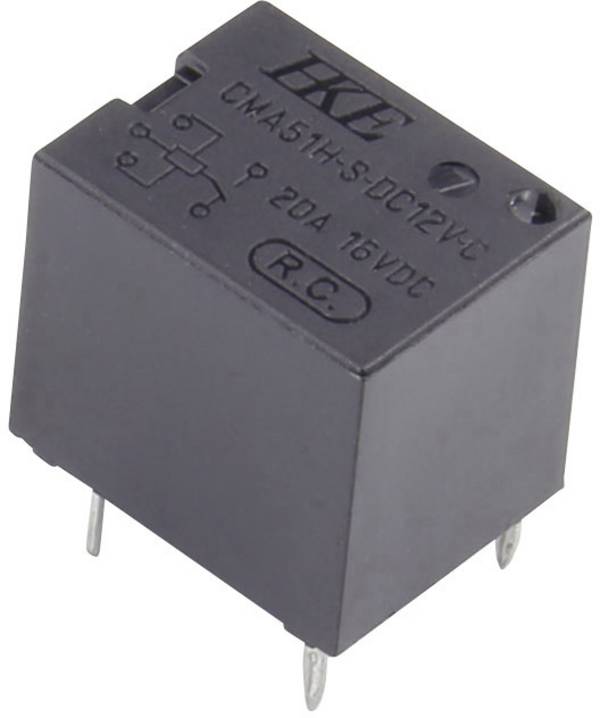

 Abb. ähnlich HKE CMA51H-S-DC12V-C Kfz-Relais 12 V/DC 35 A 1 WechslerConrad Electronic -28% zzgl. MwSt. 169 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Lötpins | 35 A | 30 V/DC | 1 Wechsler | RoHS | - | |||
 Abb. ähnlich FiC FRA2C-S2-DC24V Kfz-Relais 24 V/DC 40 A 1 WechslerConrad Electronic -7% zzgl. MwSt. Lieferung Mi., 9. Sep. | 24 V/DC | Print | 40 A | 14 V/DC | 1 Wechsler | RoHS | - | |||

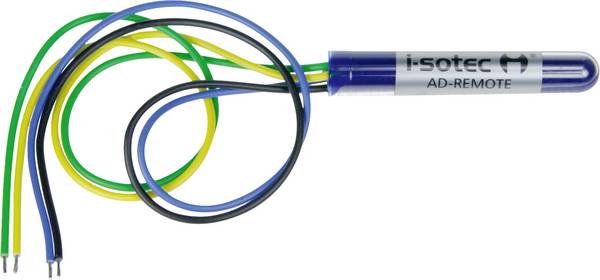

 ACV 40-AD-REMOTE Kfz-Relais 12 V/DC 1.50 A 1 SchließerConrad Electronic zzgl. MwSt. 6 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Kabel, offenes Ende | 1.50 A | 14.40 V/DC | 1 Schließer | - | - | |||

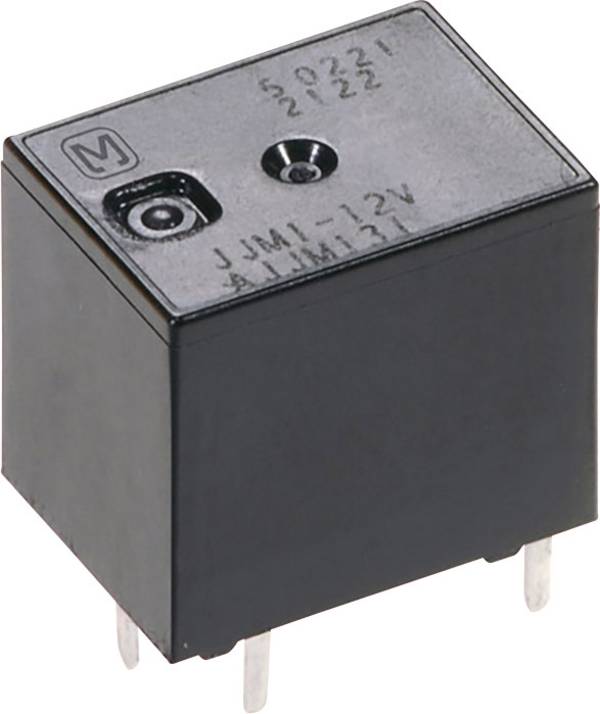

 Abb. ähnlich Panasonic JJM2W12 Kfz-Relais 12 V/DC 12 A 2 SchließerConrad Electronic zzgl. MwSt. 85 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Print | 12 A | 14 V/DC | 2 Schließer | - | - | |||
 Abb. ähnlich Zettler Electronics AZ983-1A-24D Kfz-Relais 24 V/DC 80 A 1 SchließerConrad Electronic zzgl. MwSt. 630 Stück auf Lager Sofort-Lieferung morgen | 24 V/DC | Print | 80 A | 75 V/DC | 1 Schließer | RoHS | - | |||

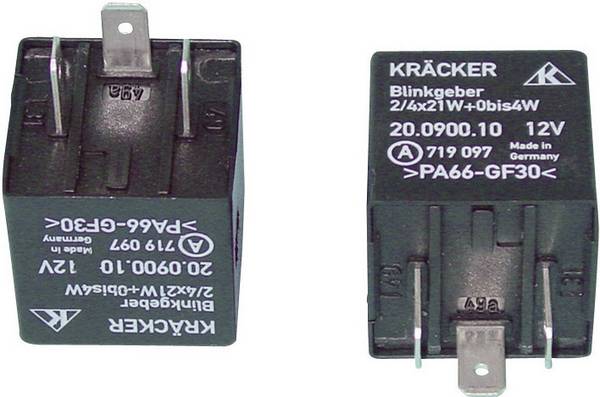

 Abb. ähnlich Kräcker 20.0900.10 Kfz-Relais 12 V/DC 20 A 1 SchließerConrad Electronic zzgl. MwSt. 3 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Flachstecker 6.3 mm | 20 A | 12 V/DC | 1 Schließer | RoHS | - | |||
 Abb. ähnlich Panasonic CB1AP24 Kfz-Relais 24 V/DC 20 A 1 SchließerConrad Electronic zzgl. MwSt. 5 Stück auf Lager Sofort-Lieferung morgen | 24 V/DC | Lötpins | 20 A | 28 V/DC | 1 Schließer | - | - | |||

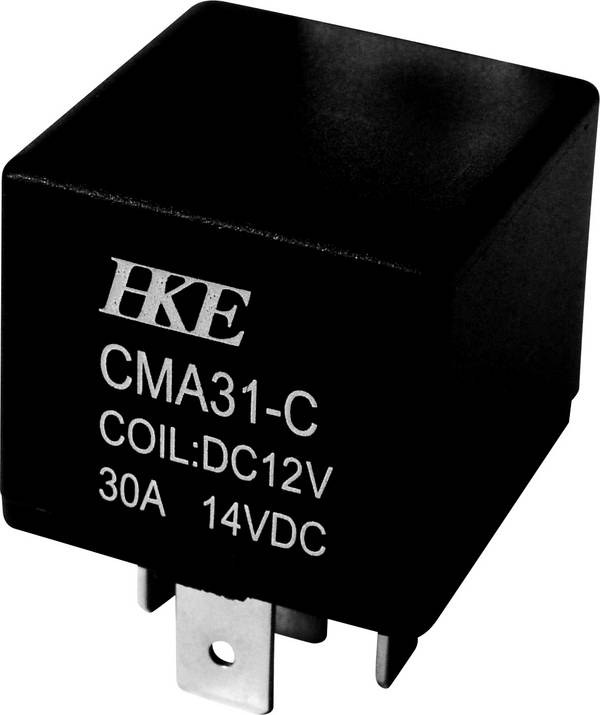

 Abb. ähnlich HKE CMA31-DC12V-C-NS Kfz-Relais 12 V/DC 30 A 1 WechslerConrad Electronic -50% 3,35 € 1,67 € zzgl. MwSt. 323 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Flachstecker 6.3 mm | 30 A | 14 V/DC | 1 Wechsler | RoHS | - | |||

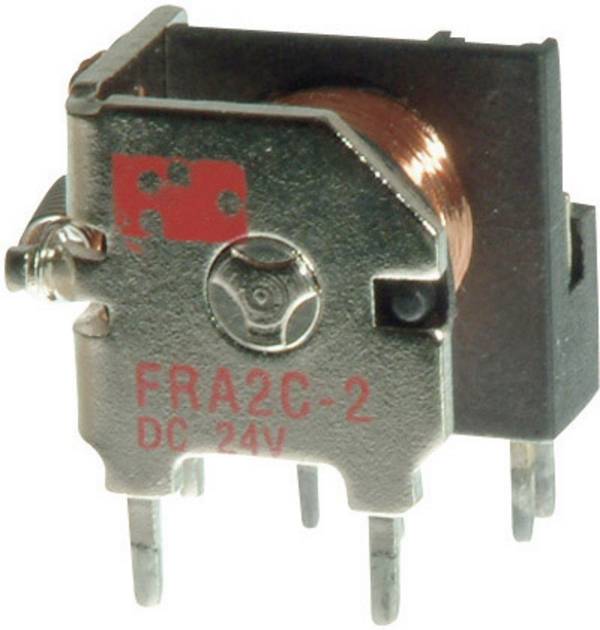

 FiC FRA2C-2-DC24V Kfz-Relais 24 V/DC 40 A 1 WechslerConrad Electronic zzgl. MwSt. 270 Stück auf Lager Sofort-Lieferung morgen | 24 V/DC | Print | 40 A | 14 V/DC | 1 Wechsler | RoHS | - | |||

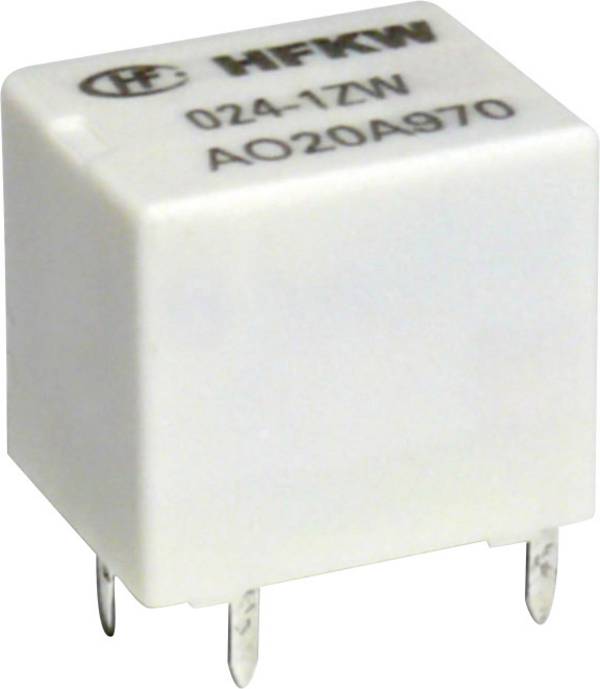

 Abb. ähnlich Hongfa HFKW/012-1Z W Kfz-Relais 12 V/DC 10 A 1 WechslerConrad Electronic zzgl. MwSt. 334 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Lötpins | 10 A | 16 V/DC | 1 Wechsler | RoHS | - | |||

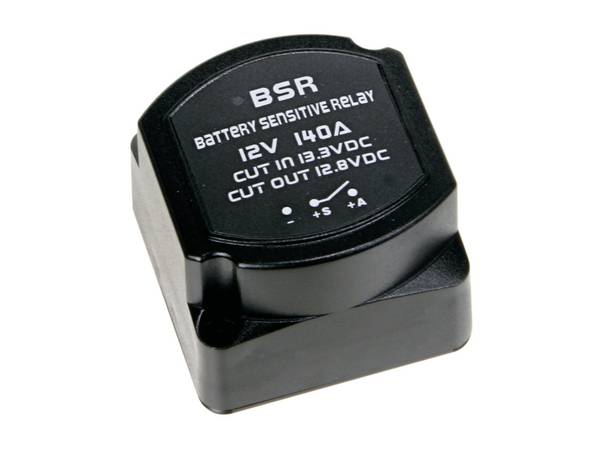

 ACV 30.3500-01 Trennrelais 140 A 1 Öffner PieceConrad Electronic zzgl. MwSt. 3 Stück auf Lager Sofort-Lieferung morgen | - | - | 140 A | 13.5 V/DC | 1 Öffner | RoHS | Piece | |||

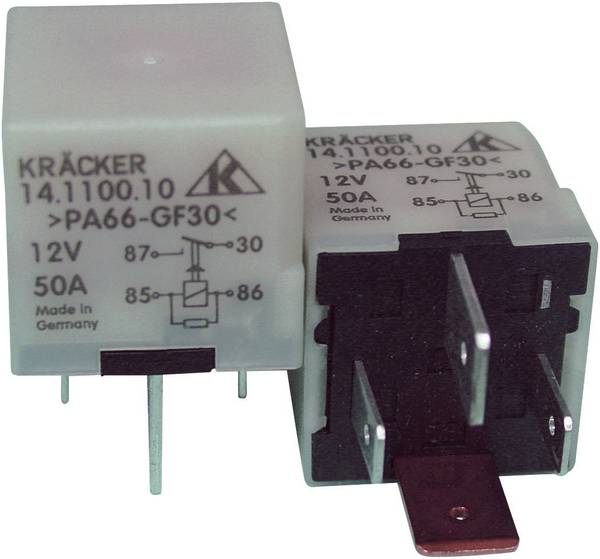

 Kräcker 14.1100.10 Kfz-Relais 12 V/DC 40 A 1 SchließerConrad Electronic zzgl. MwSt. 37 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Flachstecker 6.3 mm, Flachstecker 9.5 mm | 40 A | 60 V/AC, 75 V/DC | 1 Schließer | RoHS | - | |||

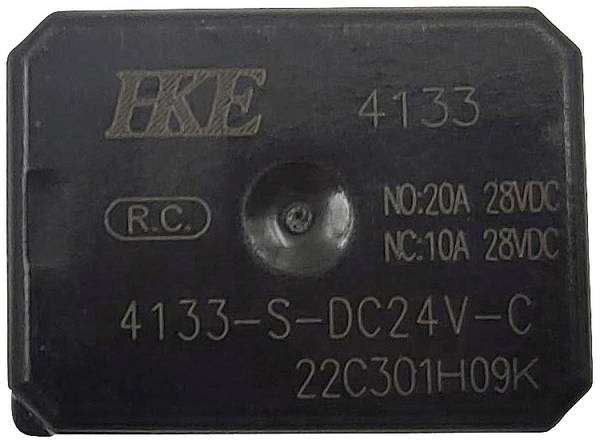

 HKE 4133-S-DC24V-C Kfz-Relais 24 V/DC 20 A 1 WechslerConrad Electronic -24% zzgl. MwSt. 423 Stück auf Lager Sofort-Lieferung morgen | 24 V/DC | Flachstecker 4.8 mm (3/16"), Flachstecker 6.3 mm | 20 A | 28 V/DC | 1 Wechsler | RoHS | - | |||

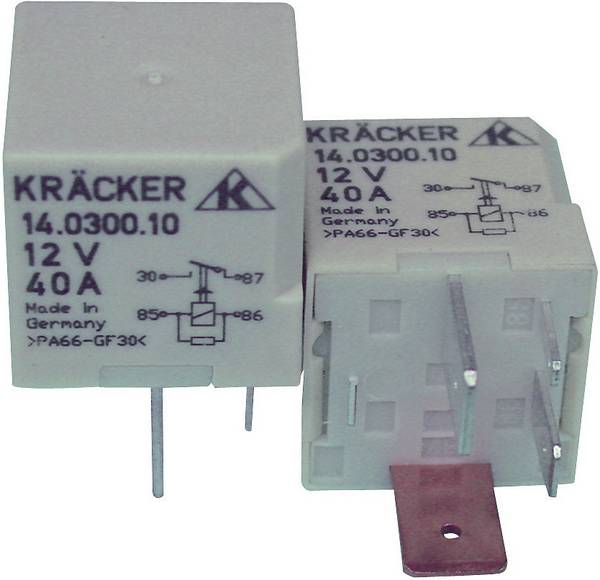

 Kräcker 14.0300.10 Kfz-Relais 12 V/DC 70 A 1 SchließerConrad Electronic -27% zzgl. MwSt. 68 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | - | 70 A | 60 V/AC, 75 V/DC | 1 Schließer | RoHS | - | |||

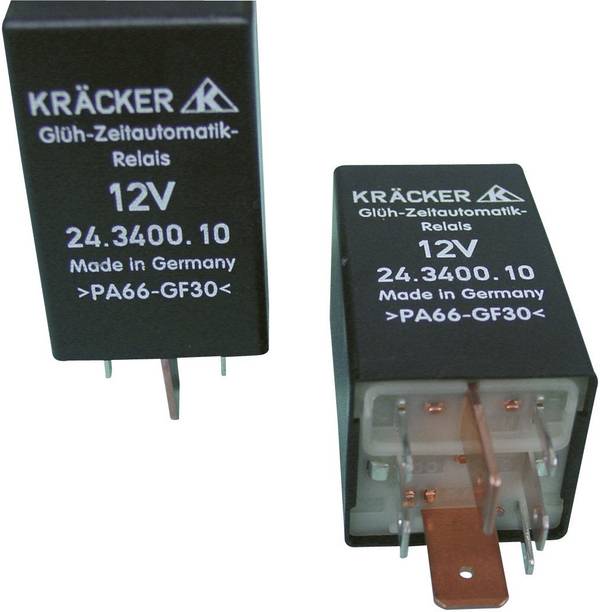

 Kräcker 24.3400.10 Kfz-Relais 12 V/DC 40 A 1 SchließerConrad Electronic zzgl. MwSt. 14 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | - | 40 A | 12 V/DC | 1 Schließer | RoHS | - | |||

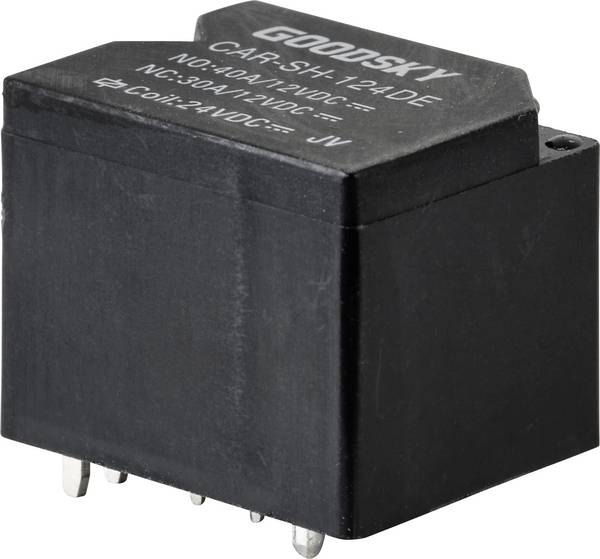

 GoodSky CAR-SH-124DE Kfz-Relais 24 V/DC 40 A 1 Wechsler TrayConrad Electronic zzgl. MwSt. 152 Stück auf Lager Sofort-Lieferung morgen | 24 V/DC | Lötpins | 40 A | 60 V/DC | 1 Wechsler | - | Tray | |||
 Abb. ähnlich Zettler Electronics AZ983-1C-12D Kfz-Relais 12 V/DC 60 A 1 WechslerConrad Electronic zzgl. MwSt. 130 Stück auf Lager Sofort-Lieferung morgen | 12 V/DC | Print | 60 A | 75 V/DC | 1 Wechsler | RoHS | - | |||

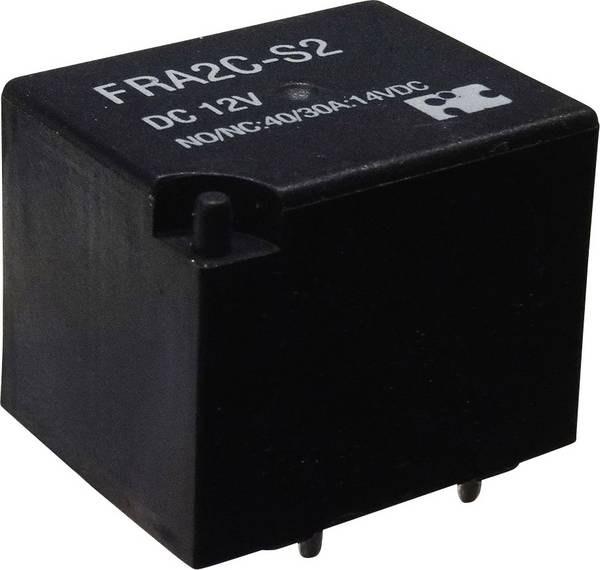

 Abb. ähnlich FiC FRA2C-S2-DC12V Kfz-Relais 12 V/DC 40 A 1 WechslerConrad Electronic zzgl. MwSt. Bald verfügbar | 12 V/DC | Print | 40 A | 14 V/DC | 1 Wechsler | RoHS | - | |||
zzgl. MwSt. 56 Stück auf Lager Lieferung Mi., 9. Sep. | - | - | - | - | - | - | - | |||

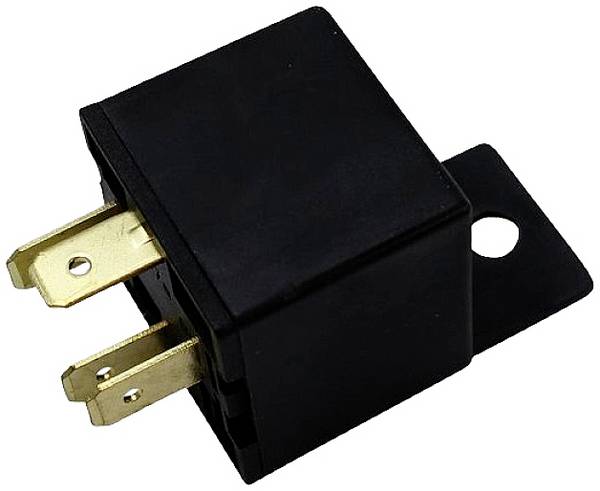

 IWH 19048 Kfz-Relais 30 AConrad Electronic 4,19 € zzgl. MwSt. 93 Stück auf Lager Sofort-Lieferung morgen | - | - | 30 A | - | - | - | - | |||
zzgl. MwSt. 5 Stück auf Lager Sofort-Lieferung Do., 3. Sep. | - | - | - | - | - | - | - | |||

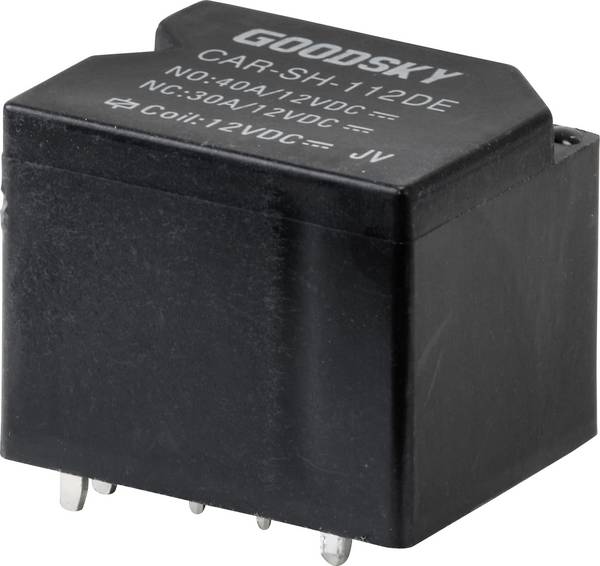

 GoodSky CAR-SH-112DE Kfz-Relais 12 V/DC 40 A 1 Wechsler TrayConrad Electronic zzgl. MwSt. Lieferung Fr., 25. Sep. | 12 V/DC | Lötpins | 40 A | 60 V/DC | 1 Wechsler | - | Tray | |||
zzgl. MwSt. 10224 Stück auf Lager Lieferung Fr., 4. Sep. | - | - | - | - | 4 Schließer | - | - | |||
zzgl. MwSt. 9 Stück auf Lager Sofort-Lieferung Do., 3. Sep. Min: 200Vielfache: 200 | 12 V/DC | - | 60 A | 12 V/DC | 1 Schließer | RoHS | - | |||
- | - | - | - | - | - | - | ||||

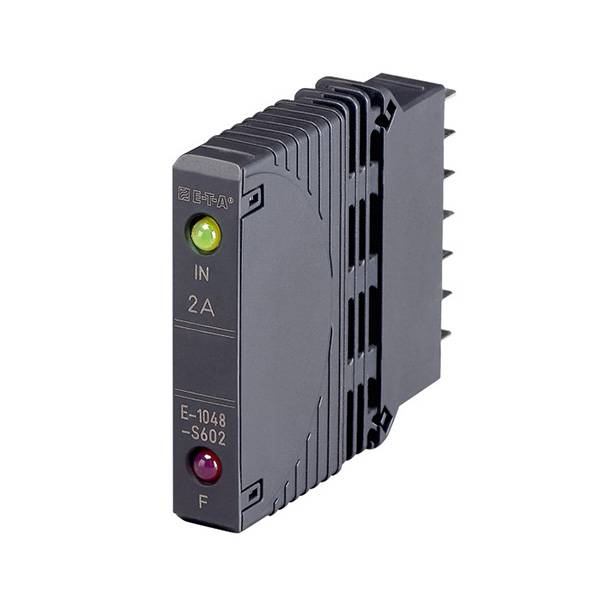

 E-1048-S602-DC24V-4A ETA Elektronik-SchutzschaltrrelaisJosef Traub GmbH zzgl. MwSt. 31 Stück auf Lager Sofort-Lieferung Do., 3. Sep. | - | - | - | - | - | - | - | |||
 E-1048-8I4-C3D4V1-4U3-5A ETA Smart Power RelayJosef Traub GmbH zzgl. MwSt. 1 Stück auf Lager Sofort-Lieferung Do., 3. Sep. | - | - | - | - | - | - | - | |||

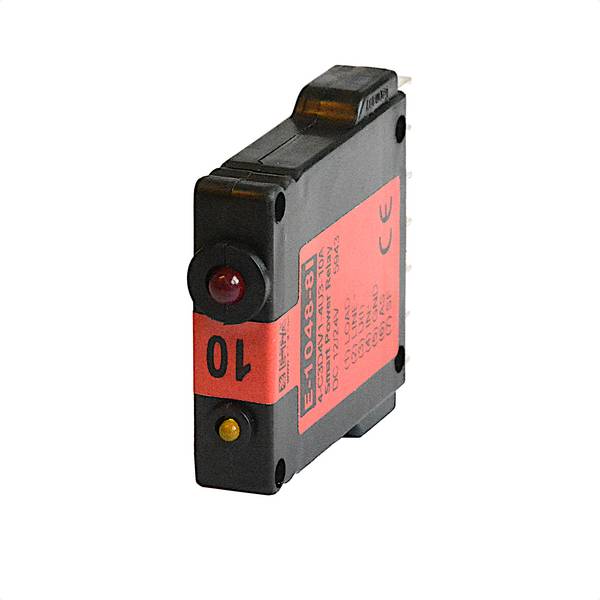

 E-1048-8I4-C3D4V1-4U3-10A ETA Smart Power RelayJosef Traub GmbH zzgl. MwSt. 12 Stück auf Lager Lieferung Mo., 26. Okt. Min: 4 | - | - | - | - | - | - | - | |||

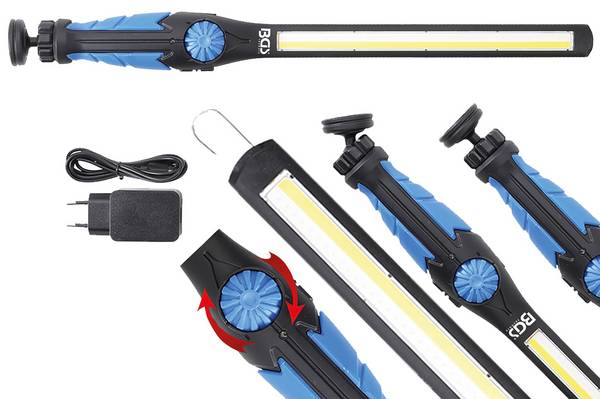

 COB-LED / UV-Arbeits-Handleuchte ultra flachConrad Electronic -13% 117,64 € 101,92 € zzgl. MwSt. Lieferung Di., 6. Okt. | - | Micro-USB Typ B | - | - | - | - | - | |||

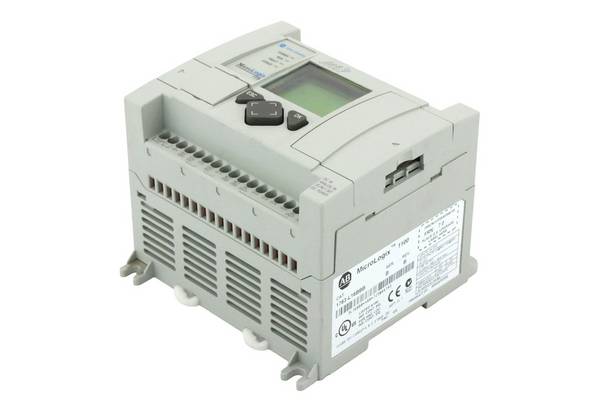

 Allen-Bradley 1763-L16BBB Allen-Bradley 0662074023042 1763 MICROLOGIX 1100 SYSTEM, MICROLOGIX 1100, 24V DC POWER, (10) 2SparePartsNow GmbH Das ist ein refurbished Artikel, auf der Produktseite finden Sie dazu alle Zustandsdetails. 882,38 € zzgl. MwSt. 2 Stück auf Lager Sofort-Lieferung Do., 3. Sep. | - | - | - | - | - | - | - | |||
 E-1048-8I4-C3D1V0-4U3-3A ETA Smart Power RelayJosef Traub GmbH zzgl. MwSt. 12 Stück auf Lager Lieferung Mo., 26. Okt. Min: 4 | - | - | - | - | - | - | - | |||

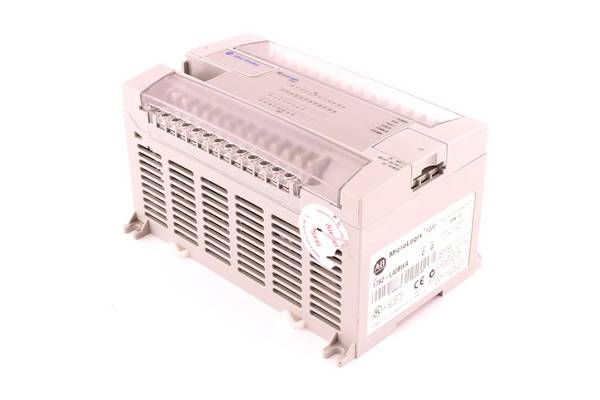

 Allen-Bradley 1762-L40BWA Allen-Bradley 0612598207237 1762 MICROLOGIX 1200 SYSTEM, MICROLOGIX 1200, 120/240V AC POWER, (SparePartsNow GmbH Das ist ein refurbished Artikel, auf der Produktseite finden Sie dazu alle Zustandsdetails. 748,68 € zzgl. MwSt. 2 Stück auf Lager Sofort-Lieferung Do., 3. Sep. | - | - | - | - | - | - | - | |||
 E-1048-S600-DC24V-4A ETA Elektronik-SchutzschaltrrelaisJosef Traub GmbH zzgl. MwSt. 12 Stück auf Lager Lieferung Mo., 26. Okt. Min: 4 | - | - | - | - | - | - | - | |||
zzgl. MwSt. 500 Stück auf Lager Lieferung Mi., 9. Sep. | - | USB A | - | - | - | - | - | |||
zzgl. MwSt. 3363 Stück auf Lager Lieferung Fr., 4. Sep. | - | Stecker | - | - | 1 Schließer | - | Piece | |||

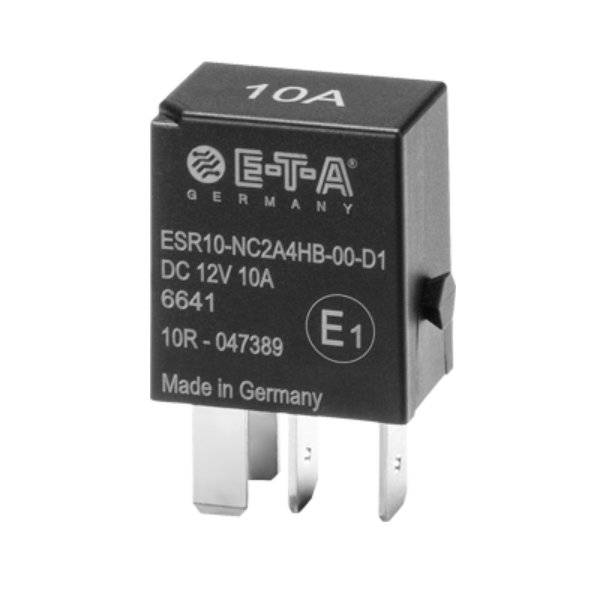

 ESR10-NC2A4HB-00-D1-10A ETA Elektronik-SchutzschaltrelaisJosef Traub GmbH zzgl. MwSt. 98 Stück auf Lager Sofort-Lieferung Do., 3. Sep. | - | - | - | - | - | - | - | |||
Ratgeber
Selbst in modernen Fahrzeugen sind sie manchmal noch in großer Zahl vertreten: elektromechanische Kfz-Relais. Vom technischen Prinzip her recht einfach aber dennoch stabil konstruiert, sorgen sie für einen reibungslosen und langfristigen Betrieb.
Wie solche Kfz-Relais funktionieren und welche Merkmale für die Beschaffung – beispielsweise als Ersatzteil – ausschlaggebend sind, erfahren Sie in unserem Ratgeber.
Ein Relais ist grundsätzlich nichts anderes ein elektrisch betriebener Schalter. Es besteht aus Eingängen für Steuersignale und Ausgängen für das Schalten von Lasten. Es kann eine größere Anzahl von Kontakten für verschiedenen Funktionseinheiten besitzen, in der Regel sind dies Schließen, Öffnen oder Wechseln.
Offenes Kfz-Relais mit sichtbarer Spule, durch die Steuerstrom fließt.
Relais werden immer dann eingesetzt, wenn ein Schaltkreis mit hoher Leistungsanforderung durch ein leistungsschwaches Signal gesteuert werden soll. Zwischen den beiden Schaltkreisen existiert dabei keine elektrische Verbindung, sie sind daher immer galvanisch getrennt.
Die traditionelle, monostabile Form verwendet einen Elektromagneten und einen beweglichen Eisenanker als Schalter zum Öffnen, Schließen oder Wechseln der Kontakte. Um den Schaltzustand zu erhalten, müssen diese Schaltelemente eine ständig von Strom durchflossene Magnetspule besitzen.
Selbsthaltende oder bistabile Relais sind dagegen mit einem Permanentmagneten ausgestattet. Sie benötigen nur einen einzigen Impuls der Steuerspannung, um den Schalter dauerhaft zu betätigen. Ein weiterer Impuls, der entweder an einen zweiten Satz von Steuerklemmen angelegt wird oder die entgegengesetzte Polarität besitzt, setzt den Schalter zurück. Bistabile Typen eignen sich für Anwendungen, bei denen sich eine Stromunterbrechung im Steuerkreis nicht auf die Lastkreise auswirken soll.
Das Bordnetz eines typischen Pkw wird von der Batterie beziehungsweise von der Lichtmaschine versorgt. Die Bordspannung beträgt zwar nur 12 Volt, die Ströme sind aber oft relativ hoch, vor allem bei Lasten wie Starter, Glühkerzen in Dieselmotoren, Scheiben- und Sitzheizungen.
Dies erfordert Kabelstränge mit größeren Querschnitten, als sie sonst bei 12-Volt-Spannungen üblich sind. Um nicht jeden Verbraucher mit hohem Strombedarf über großvolumige Kabel an Schaltelemente anschließen zu müssen, übernehmen elektromechanische Schalter den eigentlichen Schaltvorgang. Die Steuerung erfolgt über Bedienelemente beispielsweise im Armaturenbrett und mit erheblich niedrigeren Strömen.
Elektromechanische Komponenten in einem Auto sind naturgemäß hohen physikalischen und teilweise auch chemischen Belastungen ausgesetzt. Dazu gehören Vibrationen und Beschleunigungsvorgänge ebenso wie hohe und niedrige Temperaturen sowie Öle und Kraftstoffe.
Aufgrund ihrer feinmechanischen Konstruktion und ihrer kompakten Größe sind Kfz-Relais besonders gefährdet. Ihre Gehäuse sind deshalb häufig aus glasfaserverstärkten Polyamiden gefertigt und besitzen besonders robuste elektrische Kontakte, die problemlos auch hohe Schaltströme von bis zu 500 Ampere verkraften können.
Aus Sicherheitsgründen und zum leichten Wechsel im Austauschfall sollten alle Auto-Relais in passende Sockel gesteckt sein. Die Klemmen sind nach dem Kennzeichnungssystem in DIN 72552 nummeriert, hier Beispiele für Kfz-Relais und Kontakte:
| Kfz-Relais | Kontakte |
|---|---|
| 84 Eingang Antrieb und Relaiskontakt (Wicklungsanfang) | 87 Eingang Öffner und Wechsler |
| 84a Ausgang Antrieb (Wicklungsende) | 87z, y, x Eingang Öffner und Wechsler bei mehreren Eingängen |
| 84b Ausgang Relaiskontakt | 87a Ausgang Öffner und Wechsler |
| 85 Ausgang Antrieb (Wicklungsende, Minus) | 87b, c, d Ausgang Öffner und Wechsler bei mehreren Ausgängen |
| 86 Eingang Antrieb (Wicklungsanfang) | 88 Eingang Schließer |
| 86a Eingang 1. Wicklung Relais | 88z, y, x Eingang Schließer bei mehreren Eingängen |
| 86b Eingang 2. Wicklung | 88a (87) Ausgang Schließer und Wechsler |
| 88b, c, d Ausgang Schließer und Wechsler bei mehreren Ausgängen |
Nennspannung der Magnetspule
Wichtigstes Kriterium für die Beschaffung von Kfz-Relais ist zunächst die von der Bordspannung des Autos abhängige Nennspannung der Magnetspule. Sie liegt im Allgemeinen bei 6, 12 oder 24 Volt. Auf der Ausgangsseite sind die maximale Schaltspannung und der maximale Schaltstrom zu berücksichtigen. Gänge Werte reichen von 12 bis 75 Volt bei Stromstärken von 10 bis 190 Ampere.
Schaltleistung
In direktem Zusammenhang mit den Spannungen und Stromstärken steht die Schaltleistung. Sie reicht in der Regel von 150 bis zu 1120 Watt. Bei den Kontaktarten stehen üblicherweise Schließer und Wechsler zur Verfügung, optional für einen oder zwei Stromkreise in der Kfz-Elektrik.
Anschlussmöglichkeiten
Hinsichtlich der Anschlussmöglichkeiten lässt sich zwischen Flachsteckern der Breiten 4,8 und 6,3 sowie 9,5 Millimeter wählen. Zur Verfügung stehen außerdem Lötpins, Schrauben, Schraubklemmen und Steckverbinder. Recht häufig werden Kfz-Relais auch direkt auf die Systemplatine von Steuereinheiten verbaut, der Anschluss erfolgt hier in Print-Technik, ähnlich der Oberflächenmontage diskreter elektronischer Bauelemente.
30 A Relais mit integrierter Sicherungshalterung und spezieller Befestigung.
Was ist beim Testen eines Hochstrom-Kfz-Relais zu beachten?
Auto-Relais sollten grundsätzlich nur im ausgebauten Zustand getestet werden. Dazu ist zunächst die Klemme vom Pluspol der Kfz-Batterie zu lösen, das Bordnetz ist damit komplett abgeschaltet. Es besteht somit keine Gefahr mehr, beim Abziehen von Flachsteckern aus Versehen einen Kurzschluss auszulösen.
Der Test an sich ist relativ einfach:
- Schließen Sie an die Eingangsseite eine externe Gleichspannungsquelle an, beispielsweise eine 9-Volt-Batterie. Deren Spannung reicht aus, um auch ein 12-Volt-Kfz-Relais zu aktivieren.
- Hören Sie einen Klick, ist zumindest die Magnetspule intakt, der Eisenanker wurde angezogen.
- Zur gleichzeitigen Prüfung der Eingangs- und der Ausgangsseite ist ein Multimeter am besten geeignet. Stellen Sie das Gerät auf „Durchgangsprüfung“ – häufig erkennbar am Schaltsymbol einer Diode – und befestigen die beiden mit Krokodilklemmen ausgestatteten Prüfleitungen an jene Kontakte an, die einen Lastkreis schließen sollen.
- Beim Anlegung einer Spannung an den Eingangskreis sollte das Multimeter einen Signalton von sich geben.
Welche Unterschiede gibt es bei Relais für Glühkerzen?
Glühkerzen dienen in Auto-Dieselmotoren zur schnelleren Zündung des Treibstoffgemischs beim Startvorgang. Im Handel sind Relais erhältlich, die mit einer Zeitautomatik ausgestattet sind und neben dem Relais auch die notwendige Elektronik enthalten.
Unterschieden wird dabei die erforderliche Glühzeit. So gibt es Relais für kurze oder lange Glühphasen. Erstere belasten die Auto-Batterie nur minimal, während lange Glühphasen die Verbrennung verbessern und damit weniger Rußpartikel entstehen lassen.
