Zettler Electronics AZ983-1A-12D Kfz-Relais 12 V/DC 80 A 1 Schließer
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Kfz-Relais
Nennspannung Spule
12 V/DC
Kontaktart
1 Schließer
Anschluss
Print
Schaltspannung (max.)
75 V/DC
Datenblatt (PDF)
284 Stück
Verkauf und Versand:
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
5,45 €
5
6% = 0,32 €
5,13 €
10
8% = 0,46 €
4,99 €
25
10% = 0,55 €
4,90 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (5,45 € / Stück)
€
Technische Daten
- Isolations-Spannung: (Spule/Kontakt, Kontakt/Kontakt) 500 Vrms
- Isolations-Widerstand: (500 V/DC) 100 MΩ
- Kontakt-Widerstand: <50 mΩ
- Produkt-Art
Kfz-Relais
- Typ
AZ983-1A-12D
- Besonderheiten
ohne Befestigungswinkel
- Nennspannung Spule
12 V/DC
- Kontaktart
1 Schließer
- Kontaktmaterial
Silber-Zinn-Oxyd
- Anschluss
Print
- Schaltspannung (max.)
75 V/DC
- Schaltstrom (max.)
80 A
- Schaltstrom Schließer-Kontakt (max.)
80 A
- Max. Schaltleistung
1120 W
- Widerstand (Spule)
80 Ω
- Min. Temperatur
-40 °C
- Max. Temperatur
+85 °C
- Breite
29 mm
- Höhe
28 mm
- Länge
29 mm
- Abm.
(L x B x H) 29 x 29 x 28 mm
- RoHS-konform
Ja
- Typ
AZ983-1A-12D
Dokumente & Downloads
Datenblatt
Datenblatt 507418 Zettler Electronics AZ983-1A-12D Kfz-Relais 12 V/DC 80 A 1 Schließer
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 507418 Zettler Electronics AZ983-1A-12D Kfz-Relais 12 V/DC 80 A 1 Schließer
Beschreibung
Relais mit hohem Einschaltstrom und einer zulässigen Betriebstemperatur bis zu +85 °C. Gemäß den Normen ISO/TS 16949 und ISO14001, getestet nach den SAEJ2544-Vorgaben.
Hinweise

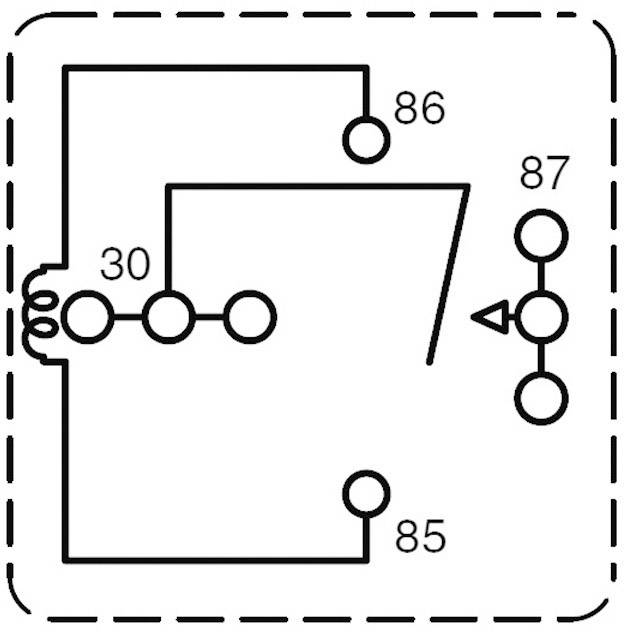

Strichzeichnung Anschlüsse zeigt Version 1 Wechsler. Bitte Datenblatt beachten. Die Angaben zum Schaltstrom beziehen sich auf den maximalen Schaltstrom. Nähere Spezifikationen entnehmen Sie bitte der umfangreichen Dokumentation, die Ihnen zum kostenlosen Download zur Verfügung steht.
