Erdungsmessgeraete

Die Sicherheit von Personen, Anlagen und Geräten ist für Betriebe enorm wichtig. In allen Bereichen der Elektrotechnik gehören daher Erdungsmesser zu den regelmäßig eingesetzten Werkzeugen.

Erfahren Sie in unserem Ratgeber alles über Erdungsmessgeräte und wie sie Unternehmen dabei unterstützen, elektrische Anlagen zu prüfen und Risiken zu minimieren.

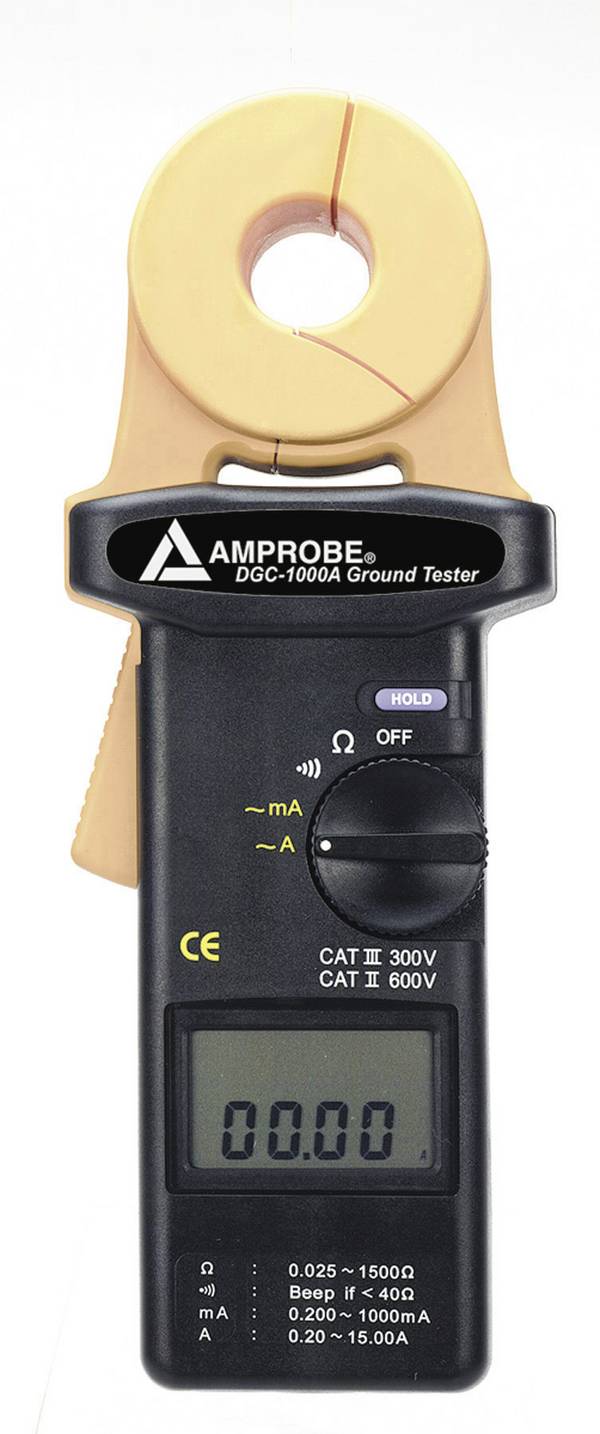

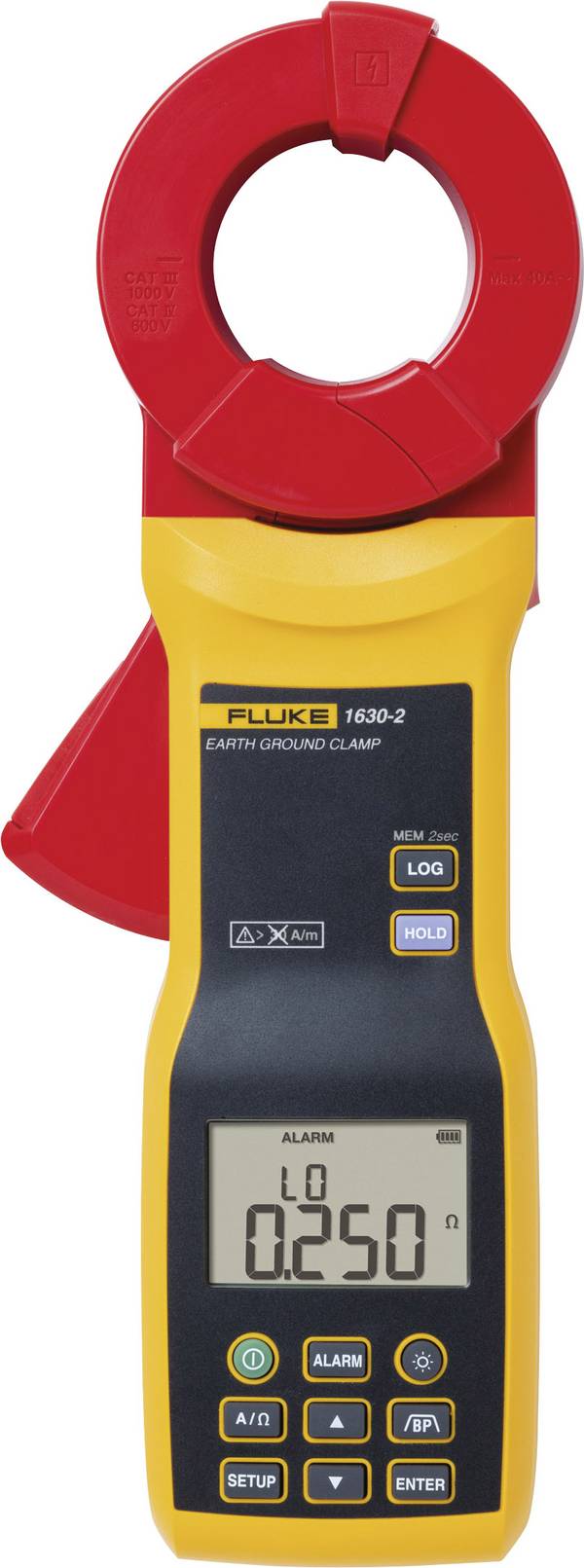

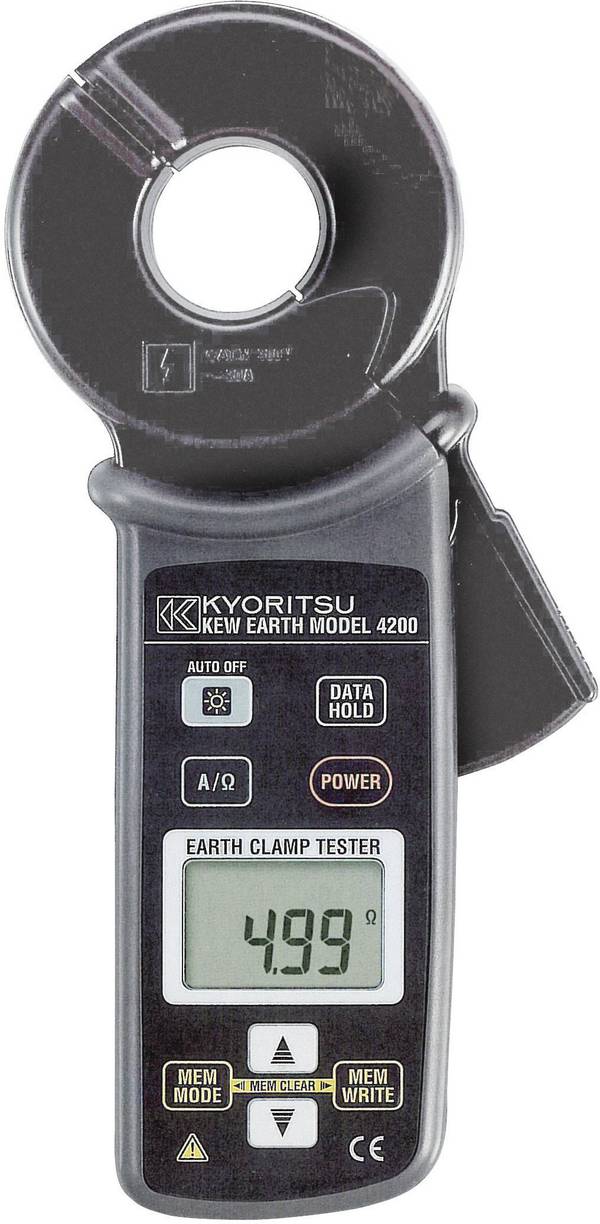

Messung mit Erdschleifen (nicht-invasive Messung)

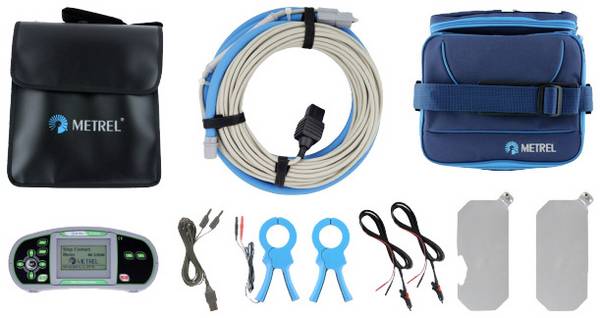

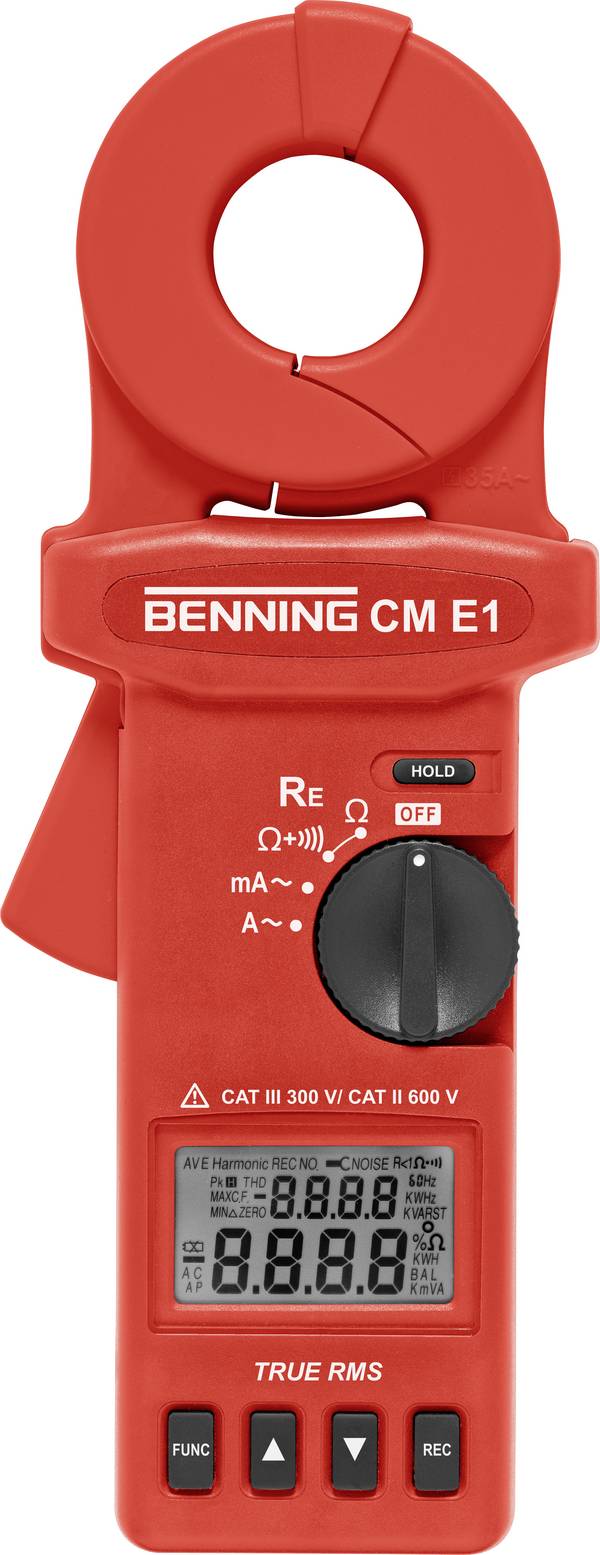

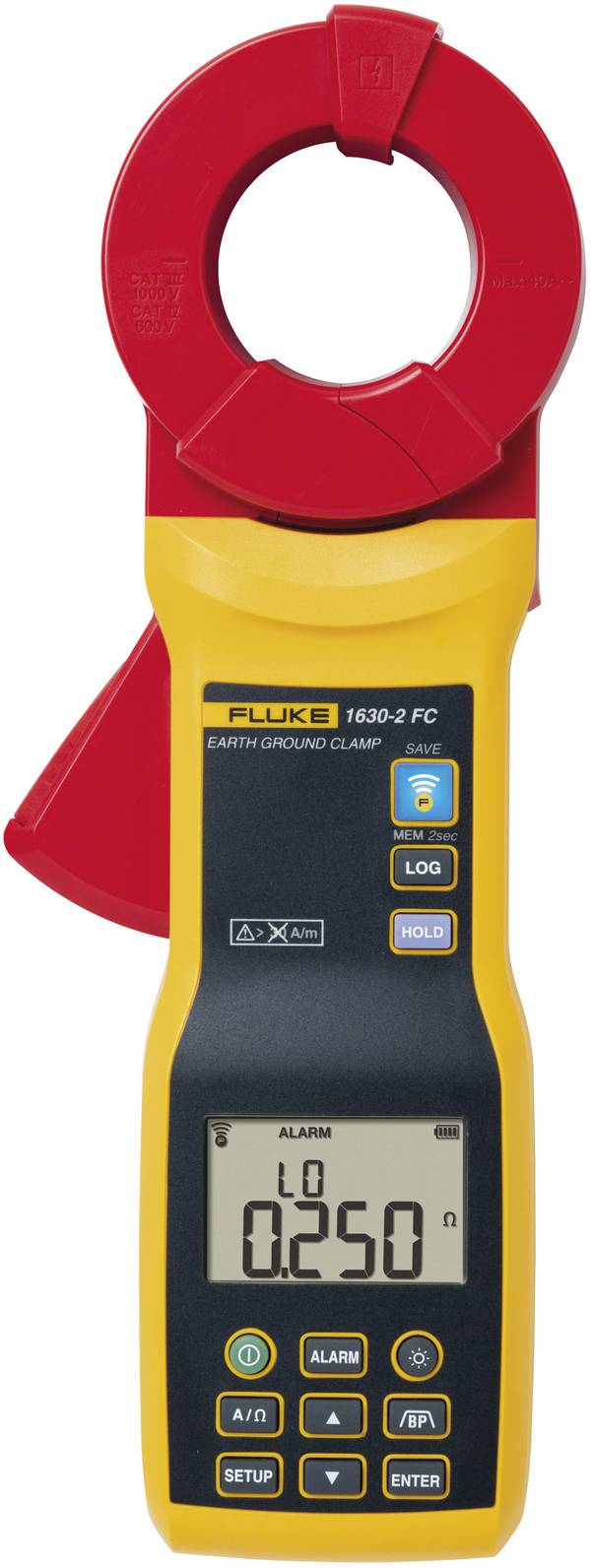

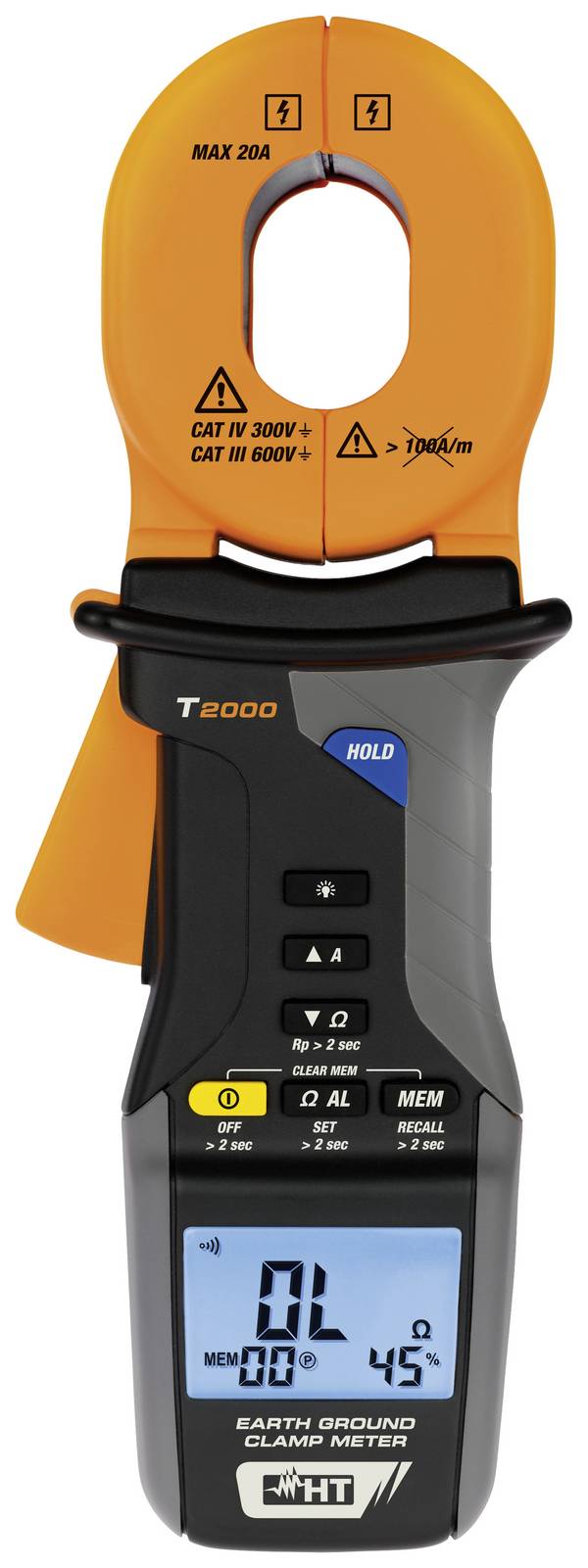

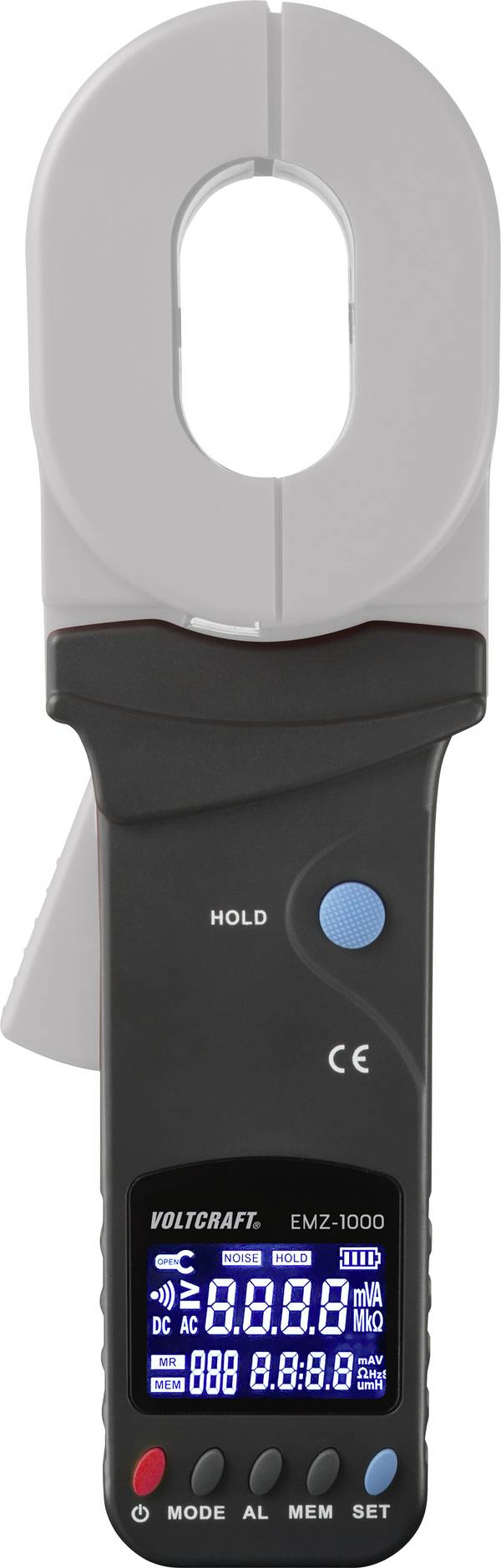

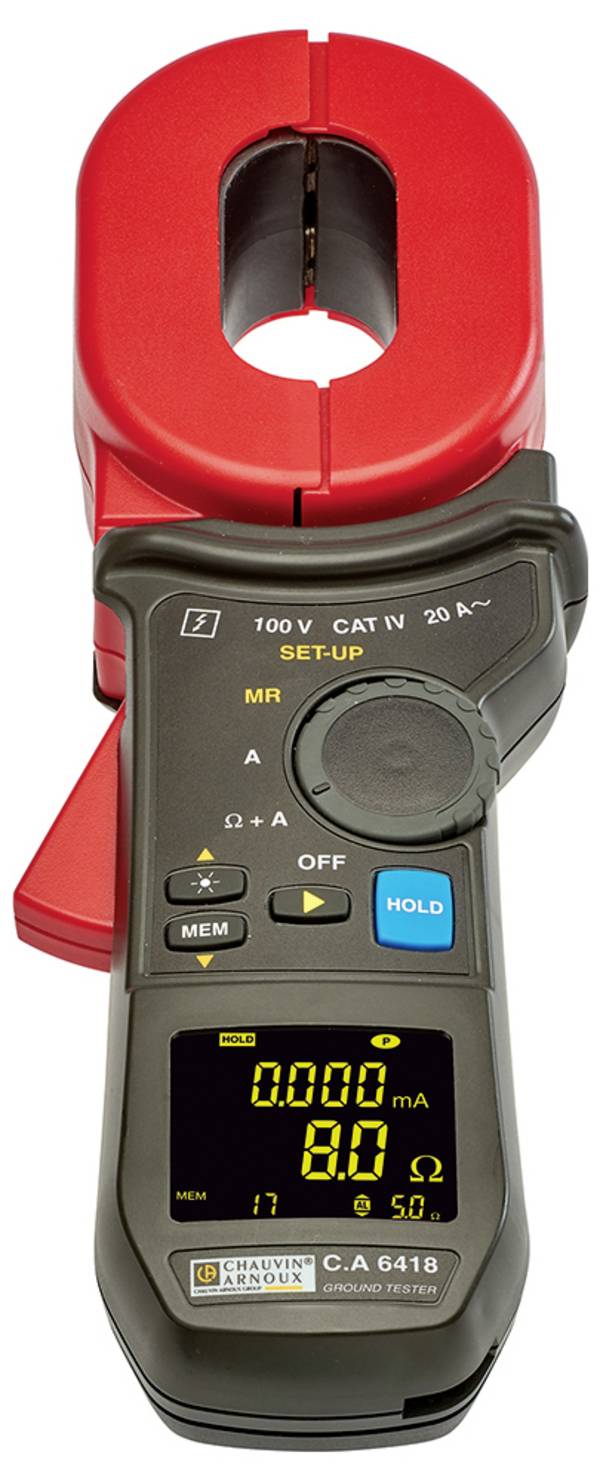

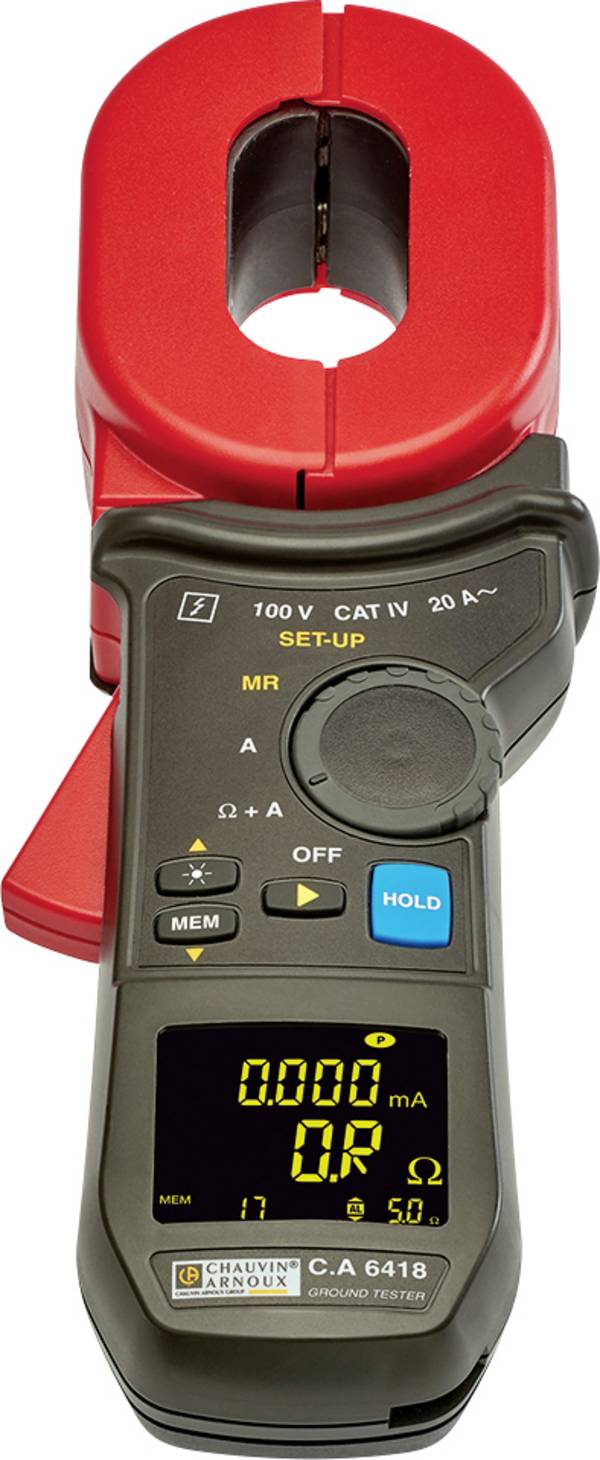

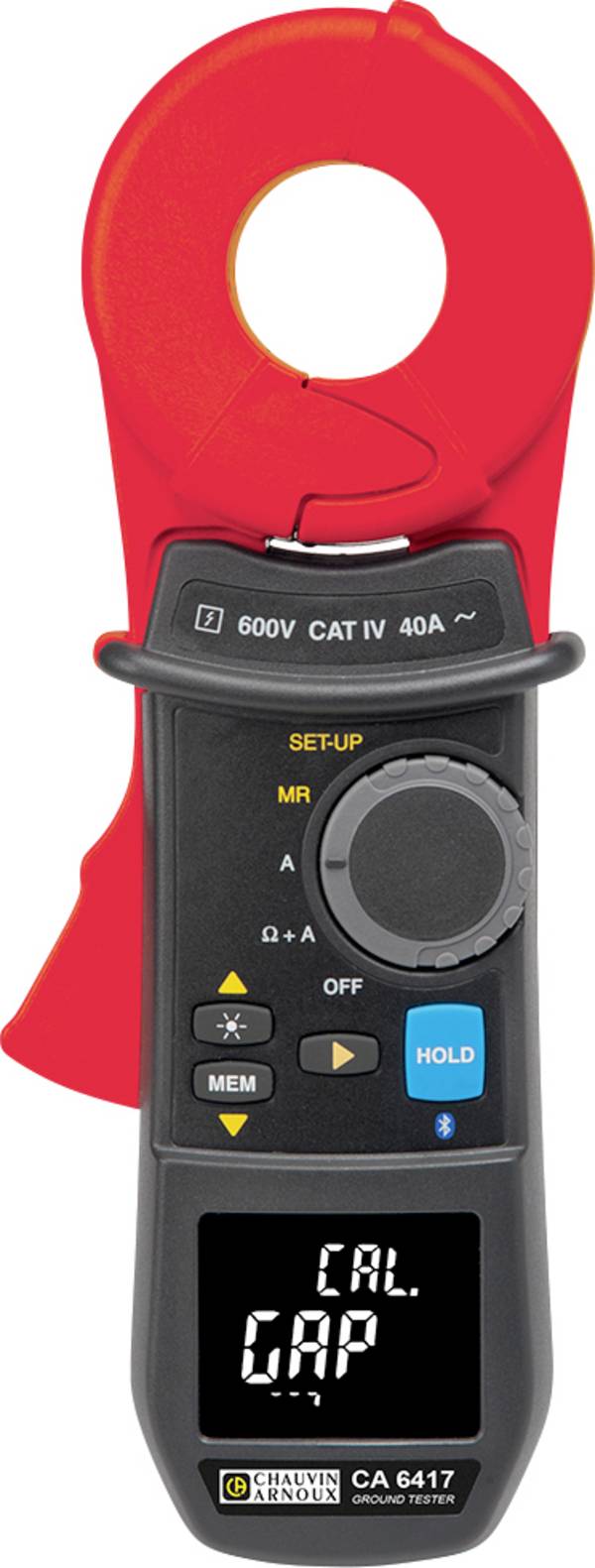

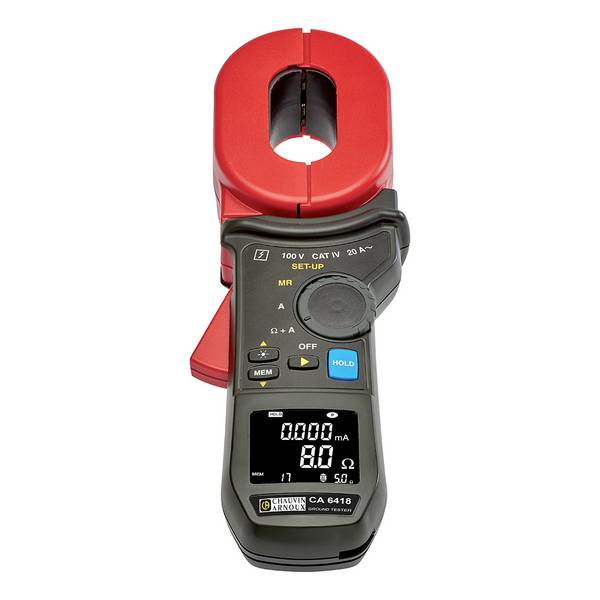

Eine spießlose Erdungsmessung kann nötig sein, wenn die örtlichen Gegebenheiten es nicht ermöglichen, dass eine Erdungssonde in den Boden eingeschlagen wird. Zudem ist die Methode die erste Wahl, wenn die bestehende Verbindung zwischen Anlage und Erdungselektrode nicht unterbrochen werden soll, denn das ist bei einer Messung via Erdschleifen nicht nötig. Es genügt, an einer Seite mittels Stromzange einen Stromfluss in den Leiter zu geben und mit einer zweiten Zange kontaktlos den ankommenden Strom zu erfassen.

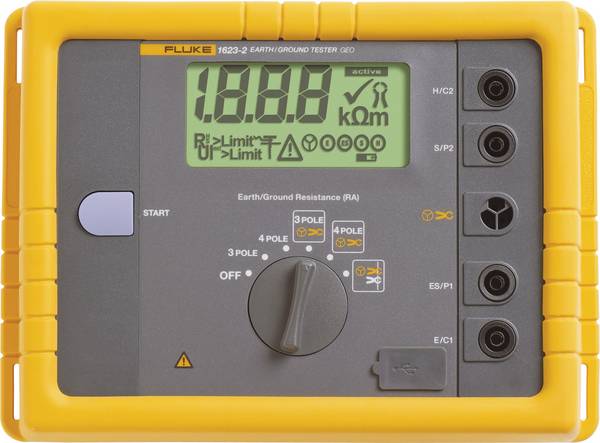

Messung mit Erdsonden (invasive Messung)

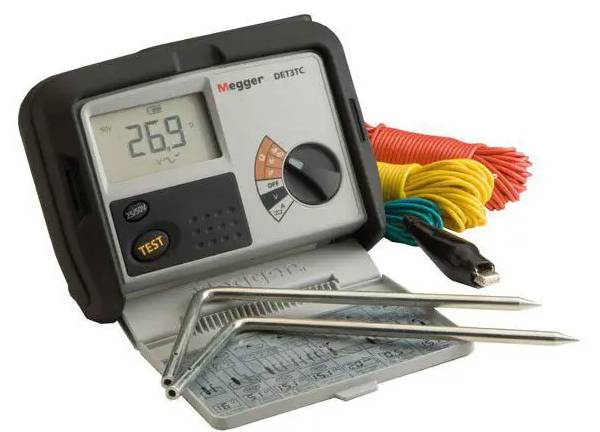

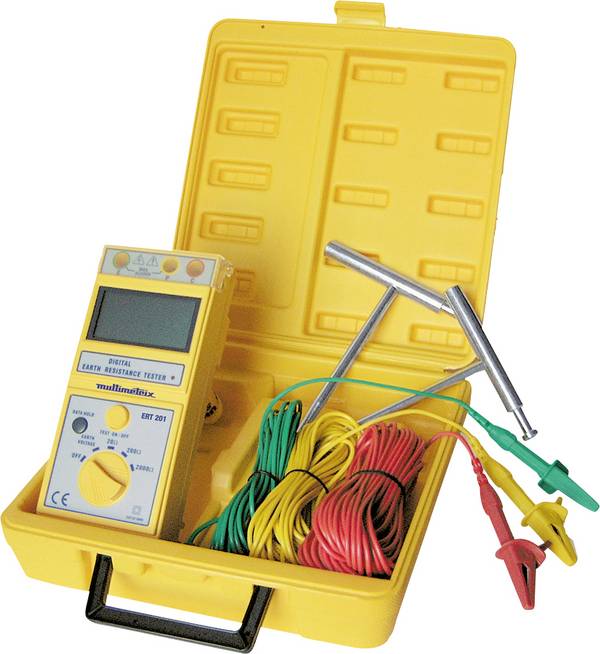

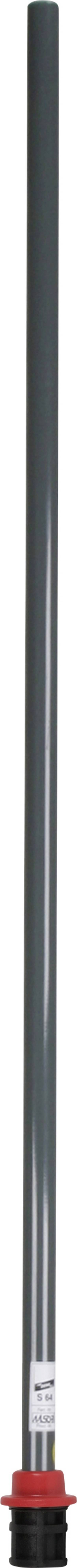

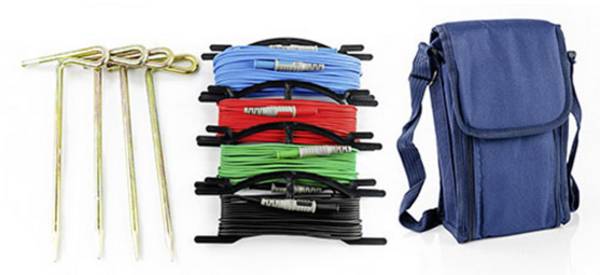

Werden Sonden genutzt, muss zuerst die Verbindung zwischen Anlage und Erdungselektrode unterbrochen werden. Das Messgerät wird mit der Erdungselektrode verbunden und zwei Erdspieße gesetzt. Ein Spieß dient als Sonde, der andere als Hilfserder. Jetzt kann ein Teststrom eingespeist werden.

Datenaufzeichnung

Oft soll das Ergebnis einer Erdungsmessung nicht nur abgelesen, sondern zur späteren Analyse gespeichert werden. Viele Erdungsmessgeräte besitzen dafür einen internen Messwertspeicher.

Energieversorgung

Ob Messgerät in Kombination mit Erdspießen oder Stromzange, in beiden Fällen werden die Geräte zumeist mit Batterien betrieben. Wer sich für den Akkubetrieb entscheidet, findet Modelle, bei denen NiMH-Akkus im Prüfgerät verbleiben können und via Netzteil oder Kfz-Ladekabel geladen werden.
