Chauvin Arnoux C.A 6472 + C.A 6474 Erdungsmessgerät

Hochspannungsmasten sind an der Spitze meist mit einem Erdseil versehen, um beispielsweise bei Blitzeinschlägen den Strom über den Mastfuß in die Erde abzuleiten. Alle Masten sind daher nicht nur über ihren Mastfuß geerdet, sondern auch parallel über das Erdseil mit allen anderen Masten. Eine Messung der jeweiligen Masterdung nach dem 3-poligen Verfahren wäre daher nur bei Unterbrechung des Erdseils möglich —eine zeitraubende und gefährliche Angelegenheit.

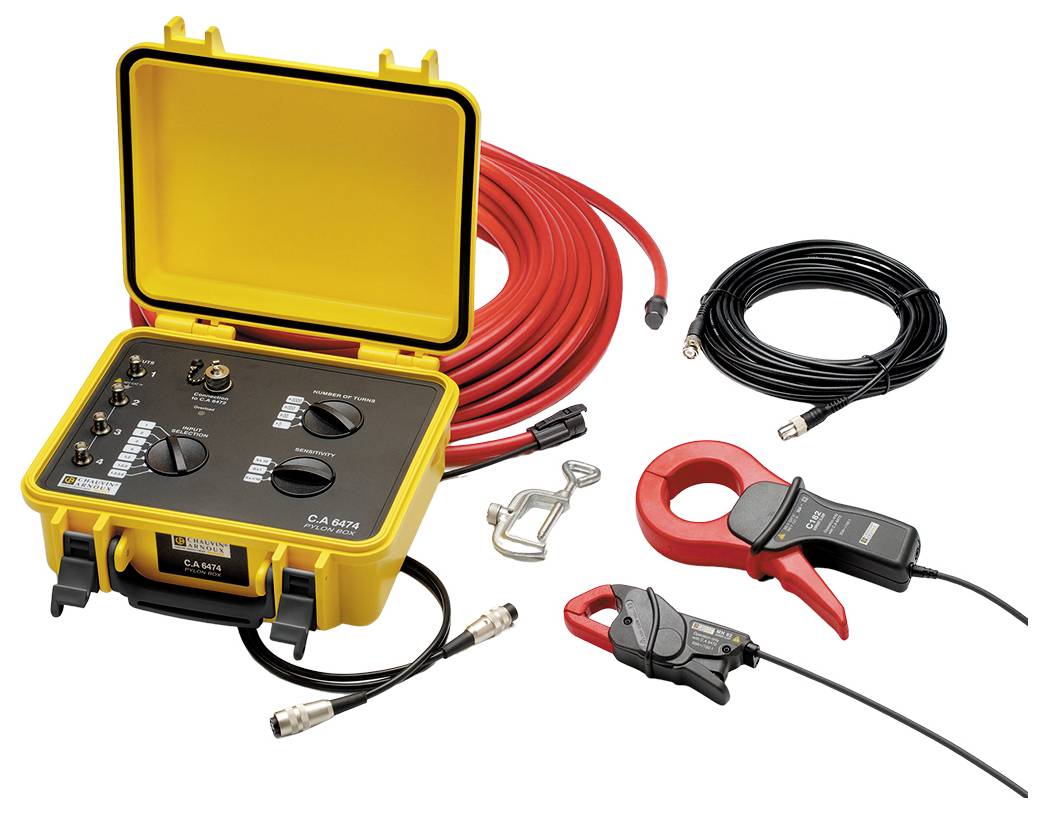

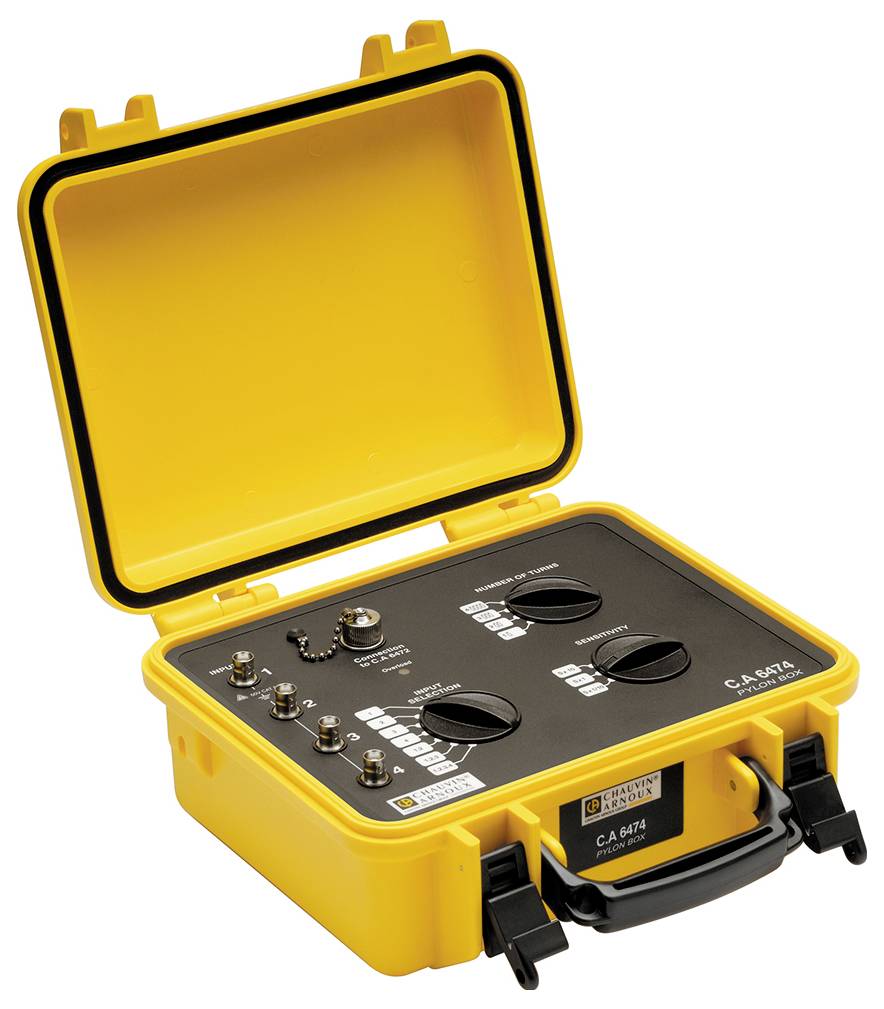

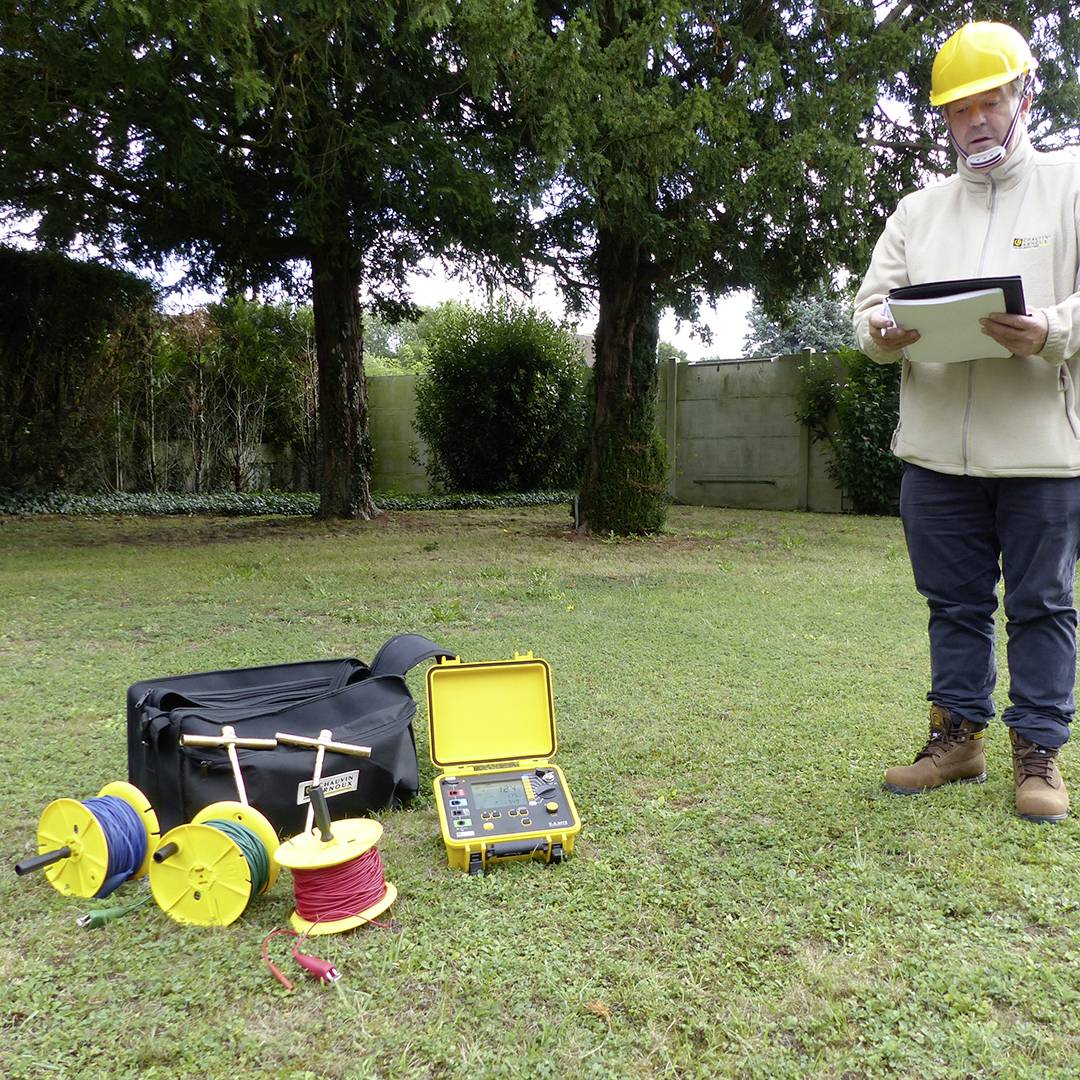

Mit dem C.A 6472 und der Pylon Box C.A 6474 — einer vektoriellen Verarbeitungseinheit für bis zu 4 flexible Stromwandler AmpFLEX — sind Erdungsmessungen an Spannungsmasten mit Erdseil jederzeit möglich, im Betrieb und ohne Unterbrechung. Dazu werden bis zu 4 flexible Stromwandler AmpFLEX um die Mastfüße gelegt und die Messung des Erdungswiderstands — und auch der Impedanz mit einem Sweep-Frequenzsignal mit bis zu 5 kHz — erfolgt problemlos und ohne jedes Risiko.
Die flexiblen Stromwandler AmpFLEX ermöglichen Messungen an Masten der unterschiedlichsten Bauweise.

Mit nur einer Messung lassen sich alle wesentlichen Parameter ermitteln:
- Gesamtimpedanz der Leitung
- Erdungswiderstand des betreffenden Mastes
- Widerstand jedes einzelnen Mastfußes
- Kettenleiterimpedanz über das Erdseil
