FI-Schalter
210 ErgebnisseDetails | Preis | Verfügbarkeit | Auslöse-Charakteristik | Bemessungs-Differenzstrom | Nennstrom - gerundet | Polzahl | |
|---|---|---|---|---|---|---|---|
Bestell-Nr.:2332458 EAN:6901800094197 Teile-Nr.:782000 inkl. MwSt. 68 Stück auf Lager Lieferung Mi., 11. Nov. | B/10 kA | 0.03 A | 63 A | - | |||
Bestell-Nr.:2332456 EAN:6901800094203 Teile-Nr.:782001 inkl. MwSt. Lieferung Do., 12. Nov. | B/10 kA | 0.03 A | 40 A | - | |||
Bestell-Nr.:1891850 EAN:4001869549040 Teile-Nr.:5SV33464 439,00 € inkl. MwSt. 6 Stück auf Lager Lieferung Mi., 11. Nov. | B | 0.03 A | 63 A | 4 | |||
Bestell-Nr.:1891731 EAN:4001869549033 Teile-Nr.:5SV33444 275,00 € inkl. MwSt. 25 Stück auf Lager Lieferung Mi., 11. Nov. | B | 0.03 A | 40 A | 4 | |||
Bestell-Nr.:621749 EAN:4012233028405 Teile-Nr.:2CSF204101R1400 32,99 € inkl. MwSt. 66 Stück auf Lager Lieferung Mi., 11. Nov. | A | 0.03 A | 40 A | 4 | |||
Bestell-Nr.:3118902 EAN:8012542342052 Teile-Nr.:2CSF204568R1400 335,00 € inkl. MwSt. 23 Stück auf Lager Lieferung Mi., 11. Nov. | - | 0.03 A | 40 A | 4 | |||
Bestell-Nr.:3118903 EAN:8012542342151 Teile-Nr.:2CSF204568R1630 419,00 € inkl. MwSt. 16 Stück auf Lager Lieferung Mi., 11. Nov. | B | 0.03 A | 63 A | 4 | |||
Bestell-Nr.:621747 EAN:4012233026906 Teile-Nr.:2CSF202101R1250 32,99 € inkl. MwSt. 99 Stück auf Lager Lieferung Mi., 11. Nov. | A | 0.03 A | 25 A | 2 | |||
Bestell-Nr.:628057 EAN:4015082367763 Teile-Nr.:236776 inkl. MwSt. 216 Stück auf Lager Lieferung Mi., 11. Nov. | A | 0.03 A | 40 A | 4 | |||
Bestell-Nr.:1419240 EAN:4001869429632 Teile-Nr.:5SV33126 29,99 € inkl. MwSt. 113 Stück auf Lager Lieferung Mi., 11. Nov. | A | 0.03 A | 25 A | 2 | |||
Bestell-Nr.:1731791 EAN:4001869484464 Teile-Nr.:5SV33443 65,99 € inkl. MwSt. 34 Stück auf Lager Lieferung Mi., 11. Nov. | F | 0.03 A | 40 A | 4 | |||
Bestell-Nr.:3360584 EAN:3250611610076 Teile-Nr.:CDA440D 48,99 € inkl. MwSt. 18 Stück auf Lager Lieferung Mi., 11. Nov. | A | 0.03 A | 40 A | 4 | |||
Bestell-Nr.:2332457 EAN:6901800803157 Teile-Nr.:782010 inkl. MwSt. 25 Stück auf Lager Lieferung Mi., 11. Nov. | B/10 kA | 0.3 A | 63 A | - | |||
Bestell-Nr.:2998170 EAN:8012542058519 Teile-Nr.:2CSR255180R1165 39,99 € inkl. MwSt. Lieferung Do., 12. Nov. | B | 0.03 A | 16 A | 2 | |||
Bestell-Nr.:628054 EAN:4015082367442 Teile-Nr.:236744 inkl. MwSt. 12 Stück auf Lager Lieferung Mi., 11. Nov. | A | 0.03 A | 25 A | 2 | |||
Bestell-Nr.:1861635 EAN:3606480443206 Teile-Nr.:A9Z21440 -5% inkl. MwSt. 92 Stück auf Lager Lieferung Mi., 11. Nov. | A | 0.03 A | 40 A | 4 | |||
Bestell-Nr.:2234791 EAN:4015081825141 Teile-Nr.:187456 119,99 € inkl. MwSt. 3 Stück auf Lager Lieferung Mi., 11. Nov. | G/F | 0.03 A | 40 A | 4 | |||
Bestell-Nr.:1418929 EAN:4001869427782 Teile-Nr.:5SV33466 73,99 € inkl. MwSt. 31 Stück auf Lager Lieferung Mi., 11. Nov. | A | 0.03 A | 63 A | 4 | |||
Bestell-Nr.:3360548 EAN:3250611610861 Teile-Nr.:CDS440D 53,99 € inkl. MwSt. 9 Stück auf Lager Lieferung Mi., 11. Nov. | A | 0.03 A | 40 A | 4 | |||
Bestell-Nr.:1891735 EAN:4001869549088 Teile-Nr.:5SV36464 435,00 € inkl. MwSt. 1 Stück auf Lager Lieferung Mi., 11. Nov. | B | 0.3 A | 63 A | 4 | |||
Bestell-Nr.:621748 EAN:8012542783404 Teile-Nr.:2CSF204101R1250 -5% 38,99 € 36,99 € inkl. MwSt. 42 Stück auf Lager Lieferung Mi., 11. Nov. | A | 0.03 A | 25 A | 4 | |||
Bestell-Nr.:1419238 EAN:4001869429625 Teile-Nr.:5SV33116 inkl. MwSt. 7 Stück auf Lager Lieferung Mi., 11. Nov. | A | 0.03 A | 16 A | 2 | |||
Bestell-Nr.:1460901 EAN:4001869439822 Teile-Nr.:5SL45106 33,99 € inkl. MwSt. 2 Stück auf Lager Lieferung Mi., 11. Nov. | B/10 kA | - | 10 A | 2 | |||
Bestell-Nr.:1826945 EAN:8012542783602 Teile-Nr.:2CSF204101R1630 75,99 € inkl. MwSt. Lieferung Do., 12. Nov. | A | 0.03 A | 63 A | 4 | |||
Bestell-Nr.:2136282 EAN:4014712090422 Teile-Nr.:09176901 585,00 € inkl. MwSt. 6 Stück auf Lager Lieferung Do., 12. Nov. | A | 0.3 A | 125 A | 4 | |||
Bestell-Nr.:3198873 EAN:3250611610311 Teile-Nr.:CPA440D 134,99 € inkl. MwSt. 3 Stück auf Lager Lieferung Do., 12. Nov. | A | 0.3 A | 40 A | 4 | |||
Bestell-Nr.:1460897 EAN:4001869330525 Teile-Nr.:5SL60166 31,99 € inkl. MwSt. 8 Stück auf Lager Lieferung Mi., 11. Nov. | B/6 kA | - | 16 A | 1 | |||
Bestell-Nr.:621750 EAN:4012233027002 Teile-Nr.:2CSF202101R1400 31,99 € inkl. MwSt. 87 Stück auf Lager Lieferung Mi., 11. Nov. | A | 0.03 A | 40 A | 2 | |||
Bestell-Nr.:610952 EAN:8012542066118 Teile-Nr.:2CSR255180R1105 -7% inkl. MwSt. 23 Stück auf Lager Lieferung Mi., 11. Nov. | B | 0.03 A | 10 A | 2 | |||
Bestell-Nr.:2332455 EAN:6901800803140 Teile-Nr.:782009 inkl. MwSt. 15 Stück auf Lager Lieferung Mi., 11. Nov. | B/10 kA | 0.3 A | 40 A | - | |||
Bestell-Nr.:2136277 EAN:4014712213630 Teile-Nr.:09134998HD inkl. MwSt. 8 Stück auf Lager Lieferung Do., 12. Nov. | B | 0.5 A | 40 A | 4 | |||
Bestell-Nr.:3360583 EAN:3250611610038 Teile-Nr.:CDA225D 41,99 € inkl. MwSt. 20 Stück auf Lager Lieferung Mi., 11. Nov. | A | 0.03 A | 25 A | 2 | |||
Bestell-Nr.:2136348 EAN:4014712111127 Teile-Nr.:09134911 32,99 € inkl. MwSt. 21 Stück auf Lager Lieferung Mi., 11. Nov. | A | 0.03 A | 40 A | 4 | |||
Bestell-Nr.:2524991 EAN:6901800817222 Teile-Nr.:782012 inkl. MwSt. 8 Stück auf Lager Lieferung Mi., 11. Nov. | B/10 kA | 0.03 A | 40 A | 1 | |||
Bestell-Nr.:2318225 EAN:8012542782407 Teile-Nr.:2CSF202101R0160 -12% 85,99 € 75,99 € inkl. MwSt. 8 Stück auf Lager Lieferung Mi., 11. Nov. | A | 0.01 A | 16 A | 2 | |||
Bestell-Nr.:3219011 EAN:4064161335315 Teile-Nr.:SY-6438022 -19% 26,99 € 21,99 € inkl. MwSt. 123 Stück auf Lager Lieferung Mi., 11. Nov. | A | 0.3 A | 40 A | 4 | |||
Bestell-Nr.:2933950 EAN:3606489502706 Teile-Nr.:A9Z61440 449,00 € inkl. MwSt. 261 Stück auf Lager Lieferung Fr., 13. Nov. | B | 0.03 A | 40 A | 4 | |||
Bestell-Nr.:2935021 EAN:3606489596101 Teile-Nr.:R9R26225 -6% 34,99 € 32,99 € inkl. MwSt. 26 Stück auf Lager Lieferung Mi., 11. Nov. | A | 0.01 A | 25 A | 2 | |||
Bestell-Nr.:3219012 EAN:4064161335322 Teile-Nr.:SY-6438024 -19% 26,99 € 21,99 € inkl. MwSt. 47 Stück auf Lager Lieferung Mi., 11. Nov. | A | 0.3 A | 63 A | 4 | |||
Bestell-Nr.:1435410 EAN:3414970352729 Teile-Nr.:411559 28,99 € inkl. MwSt. 50 Stück auf Lager Lieferung Mi., 11. Nov. | - | 0.03 A | 25 A | 2 | |||
Bestell-Nr.:1419133 EAN:4001869430119 Teile-Nr.:5SV33426KL inkl. MwSt. 14 Stück auf Lager Lieferung Mi., 11. Nov. | A | 0.03 A | 25 A | 4 | |||
Bestell-Nr.:1845670 EAN:3250611610069 Teile-Nr.:CDA425D 53,99 € inkl. MwSt. 1 Stück auf Lager Lieferung Mi., 11. Nov. | - | 0.03 A | 25 A | 4 | |||
Bestell-Nr.:2234814 EAN:9010238110595 Teile-Nr.:300303 445,00 € inkl. MwSt. 2 Stück auf Lager Lieferung Mi., 11. Nov. | B | 0.3 A | 63 A | 4 | |||

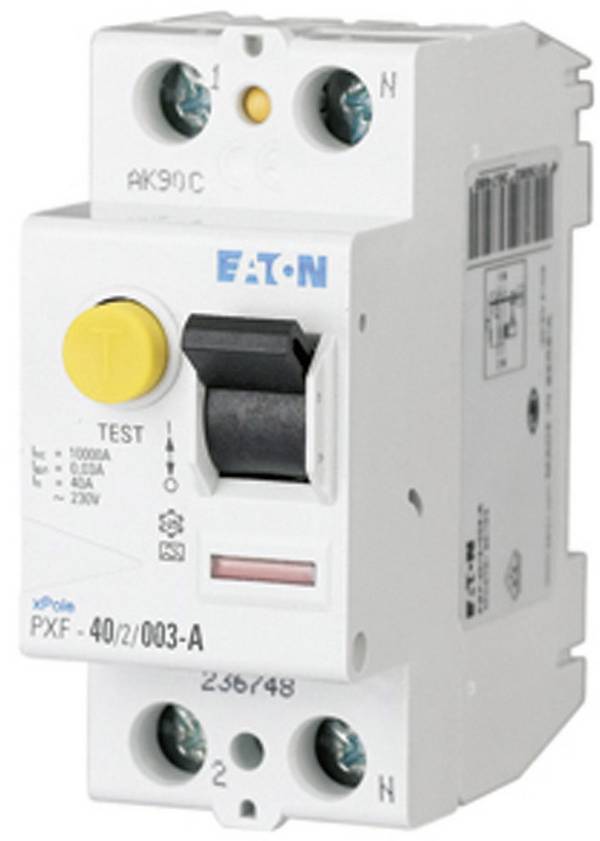

Bestell-Nr.:628055 EAN:4015082367480 Teile-Nr.:236748 31,99 € inkl. MwSt. 4 Stück auf Lager Lieferung Mi., 11. Nov. | A | 0.03 A | 40 A | 2 | |||
Bestell-Nr.:2323027 EAN:8012542343332 Teile-Nr.:2CSF202199R1250 79,99 € inkl. MwSt. 1 Stück auf Lager Lieferung Mi., 11. Nov. | A | 0.03 A | 25 A | 2 | |||
Bestell-Nr.:1418932 EAN:4001869430126 Teile-Nr.:5SV33446KL inkl. MwSt. Lieferung Do., 12. Nov. | A | 0.03 A | 40 A | 4 | |||
Bestell-Nr.:2136352 EAN:4014712214125 Teile-Nr.:09136998HD 375,00 € inkl. MwSt. 4 Stück auf Lager Lieferung Do., 12. Nov. | B | 0.3 A | 40 A | 4 | |||
Bestell-Nr.:1418928 EAN:4001869430607 Teile-Nr.:5SV33446KK12 71,99 € inkl. MwSt. Lieferung Do., 12. Nov. | A | 0.03 A | 40 A | 4 | |||
Bestell-Nr.:2524988 EAN:6901800817239 Teile-Nr.:782013 inkl. MwSt. 8 Stück auf Lager Lieferung Mi., 11. Nov. | B/10 kA | 0.03 A | 63 A | 1 | |||
Bestell-Nr.:1826896 EAN:8012542820307 Teile-Nr.:2CSF204123R1630 -9% 114,99 € 104,99 € inkl. MwSt. 9 Stück auf Lager Lieferung Mi., 11. Nov. | A | 0.03 A | 63 A | 4 | |||
Bestell-Nr.:2136276 EAN:4014712215955 Teile-Nr.:09134818 399,00 € inkl. MwSt. 8 Stück auf Lager Lieferung Do., 12. Nov. | A | 0.03 A | 40 A | 4 | |||
Bestell-Nr.:2933952 EAN:3606489502713 Teile-Nr.:A9Z61463 345,00 € inkl. MwSt. 13 Stück auf Lager Lieferung Mi., 11. Nov. | B | 0.03 A | 63 A | 4 | |||
7,49 € inkl. MwSt. 50 Stück auf Lager Lieferung Mi., 11. Nov. | - | - | - | - | |||
Bestell-Nr.:2319914 EAN:8012542776932 Teile-Nr.:2CSF204592R4400 675,00 € inkl. MwSt. 2 Stück auf Lager Lieferung Do., 12. Nov. | B | 0.5 A | 40 A | 4 | |||
Bestell-Nr.:1418970 EAN:4001869427843 Teile-Nr.:5SV36426 73,99 € inkl. MwSt. 4 Stück auf Lager Lieferung Mi., 11. Nov. | A | 0.3 A | 25 A | 4 | |||
Bestell-Nr.:2891066 EAN:4011160615696 Teile-Nr.:61569 67,99 € inkl. MwSt. 200 Stück auf Lager Lieferung Do., 12. Nov. | C | 0.03 A | 16 A | - | |||
Bestell-Nr.:2111912 EAN:3606489596088 Teile-Nr.:R9R22440 -7% inkl. MwSt. 30 Stück auf Lager Lieferung Mi., 11. Nov. | A | 0.03 A | 40 A | 4 | |||
Bestell-Nr.:628056 EAN:4015082367725 Teile-Nr.:236772 43,99 € inkl. MwSt. 18 Stück auf Lager Lieferung Mi., 11. Nov. | A | 0.03 A | 25 A | 4 | |||
Bestell-Nr.:1861641 EAN:3606480443220 Teile-Nr.:A9Z24440 65,99 € inkl. MwSt. 192 Stück auf Lager Lieferung Do., 12. Nov. | A | 0.3 A | 40 A | 4 | |||
Bestell-Nr.:1418953 EAN:4001869427867 Teile-Nr.:5SV36466 87,99 € inkl. MwSt. 5 Stück auf Lager Lieferung Mi., 11. Nov. | A | 0.3 A | 63 A | 4 | |||
Bestell-Nr.:1419242 EAN:4001869430560 Teile-Nr.:5SV33126KK12 inkl. MwSt. 4 Stück auf Lager Lieferung Mi., 11. Nov. | A | 0.03 A | 25 A | 2 | |||
Bestell-Nr.:3789548 EAN:8012542341154 Teile-Nr.:2CSF202568R1160 495,00 € inkl. MwSt. 8 Stück auf Lager Lieferung Do., 12. Nov. | - | 0.03 A | 16 A | 2 | |||
Bestell-Nr.:3219010 EAN:4064161335308 Teile-Nr.:SY-6438020 -20% 24,99 € 19,99 € inkl. MwSt. 162 Stück auf Lager Lieferung Mi., 11. Nov. | A | 0.03 A | 63 A | 4 | |||
Bestell-Nr.:3199419 EAN:3250611618270 Teile-Nr.:CCA225D 65,99 € inkl. MwSt. 5 Stück auf Lager Lieferung Do., 12. Nov. | A | 0.01 A | 25 A | 2 | |||

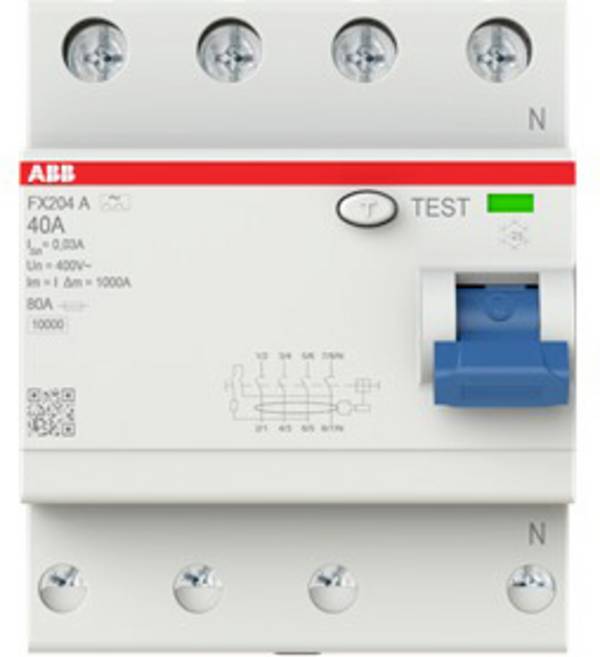

Bestell-Nr.:3784737 EAN:8012542417255 Teile-Nr.:2CSF204165R1400 -33% 59,28 € 39,99 € inkl. MwSt. 97 Stück auf Lager Lieferung Do., 12. Nov. | - | 0.03 A | 40 A | 4 | |||
Bestell-Nr.:2934707 EAN:3606481198419 Teile-Nr.:M9R81225 114,99 € inkl. MwSt. 4 Stück auf Lager Lieferung Mi., 11. Nov. | A | 0.03 A | 25 A | 2 | |||
Bestell-Nr.:2622185 EAN:4015081668281 Teile-Nr.:Y7-170333 inkl. MwSt. 4 Stück auf Lager Lieferung Mi., 11. Nov. | A | 0.03 A | 40 A | 4 | |||
Bestell-Nr.:2320082 EAN:8012542784807 Teile-Nr.:2CSF204201R3630 275,00 € inkl. MwSt. 1 Stück auf Lager Lieferung Do., 12. Nov. | A | 0.3 A | 63 A | 4 | |||

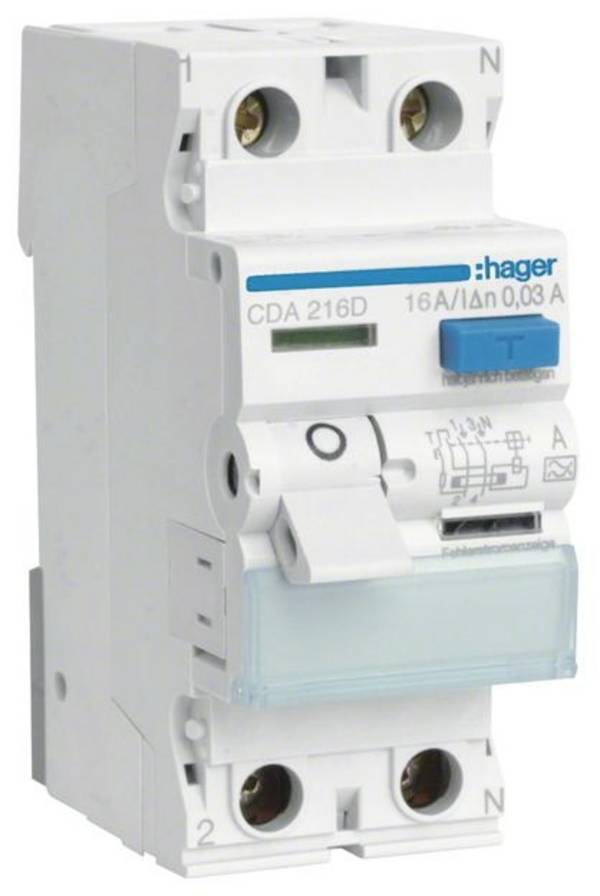

Bestell-Nr.:3198860 EAN:3250611610021 Teile-Nr.:CDA216D -23% 114,99 € 87,99 € inkl. MwSt. 24 Stück auf Lager Lieferung Do., 12. Nov. | A | 0.03 A | 16 A | 2 | |||
Bestell-Nr.:3198869 EAN:3250611610205 Teile-Nr.:CFA463D -11% 139,99 € 124,99 € inkl. MwSt. 3 Stück auf Lager Lieferung Do., 12. Nov. | A | 0.3 A | 63 A | 4 | |||
Bestell-Nr.:1861630 EAN:3606480442988 Teile-Nr.:A9Z21225 30,99 € inkl. MwSt. 42 Stück auf Lager Lieferung Mi., 11. Nov. | A | 0.03 A | 25 A | 2 | |||
Bestell-Nr.:1752559 EAN:4001869484754 Teile-Nr.:5SV53446KL 61,99 € inkl. MwSt. 3 Stück auf Lager Lieferung Mi., 11. Nov. | A | 0.03 A | 40 A | 4 | |||
Bestell-Nr.:2136284 EAN:4014712069343 Teile-Nr.:09134601 inkl. MwSt. 8 Stück auf Lager Lieferung Do., 12. Nov. | A | 0.03 A | 40 A | 2 | |||
Bestell-Nr.:3198856 EAN:3250611610830 Teile-Nr.:CDS240D 44,99 € inkl. MwSt. 76 Stück auf Lager Lieferung Do., 12. Nov. | A | 0.03 A | 40 A | 2 | |||
Bestell-Nr.:2524994 EAN:6901800817215 Teile-Nr.:782011 inkl. MwSt. 1 Stück auf Lager Lieferung Mi., 11. Nov. | B/10 kA | 0.03 A | 25 A | 1 | |||
Bestell-Nr.:628058 EAN:4015082367800 Teile-Nr.:236780 87,99 € inkl. MwSt. 4 Stück auf Lager Lieferung Mi., 11. Nov. | A | 0.03 A | 63 A | 4 | |||
Bestell-Nr.:1419244 EAN:4001869429649 Teile-Nr.:5SV33146 inkl. MwSt. 70 Stück auf Lager Lieferung Mi., 11. Nov. | A | 0.03 A | 40 A | 2 | |||
Bestell-Nr.:3020103 EAN:4014712224124 Teile-Nr.:09134861 869,00 € inkl. MwSt. 2 Stück auf Lager Lieferung Do., 12. Nov. | B | - | - | - | |||
Bestell-Nr.:2323478 EAN:8012542992738 Teile-Nr.:2CSF202325R1250 149,99 € inkl. MwSt. 4 Stück auf Lager Lieferung Do., 12. Nov. | F | 0.03 A | 25 A | 2 | |||
Bestell-Nr.:1731780 EAN:4001869484372 Teile-Nr.:5SV33123 99,99 € inkl. MwSt. Lieferung Do., 12. Nov. | F | 0.03 A | 25 A | 2 | |||
Bestell-Nr.:2234790 EAN:4015081825073 Teile-Nr.:187449 inkl. MwSt. 3 Stück auf Lager Lieferung Mi., 11. Nov. | s | 0.03 A | 25 A | 2 | |||
Bestell-Nr.:3219009 EAN:4064161335292 Teile-Nr.:SY-6438018 -20% 24,99 € 19,99 € inkl. MwSt. 103 Stück auf Lager Lieferung Mi., 11. Nov. | A | 0.03 A | 40 A | 4 | |||
Bestell-Nr.:2234810 EAN:9010238110557 Teile-Nr.:300299 285,00 € inkl. MwSt. 1 Stück auf Lager Lieferung Mi., 11. Nov. | B | 0.03 A | 40 A | 4 | |||
Bestell-Nr.:1845669 EAN:3250611610199 Teile-Nr.:CFA440D -10% 79,99 € 71,99 € inkl. MwSt. 2 Stück auf Lager Lieferung Mi., 11. Nov. | - | 0.3 A | 40 A | 4 | |||
Bestell-Nr.:2893717 EAN:3250611627869 Teile-Nr.:CDB663E 595,00 € inkl. MwSt. 53 Stück auf Lager Lieferung Do., 12. Nov. | B | 0.03 A | 63 A | 4 | |||
Bestell-Nr.:2150089 EAN:8011564214446 Teile-Nr.:GW94897 38,99 € inkl. MwSt. 22 Stück auf Lager Lieferung Mi., 11. Nov. | A | 0.03 A | 40 A | 4 | |||
Bestell-Nr.:3784734 EAN:8012542820208 Teile-Nr.:2CSF204123R1400 inkl. MwSt. 13 Stück auf Lager Lieferung Do., 12. Nov. | - | 0.03 A | 40 A | 4 | |||
Bestell-Nr.:2136356 EAN:4014712213760 Teile-Nr.:09144998HD 549,00 € inkl. MwSt. 11 Stück auf Lager Lieferung Do., 12. Nov. | B | 0.03 A | 63 A | 4 | |||
Bestell-Nr.:3019914 EAN:4014712149359 Teile-Nr.:09174998 -15% 2.389,00 € 2.025,00 € inkl. MwSt. 5 Stück auf Lager Lieferung Do., 12. Nov. | B | 0.03 A | - | 4 | |||
Bestell-Nr.:2136331 EAN:4014712069299 Teile-Nr.:09124601 29,99 € inkl. MwSt. 12 Stück auf Lager Lieferung Mi., 11. Nov. | A | 0.03 A | 25 A | 2 | |||
Ratgeber
Aktualisiert: 27.10.2026 | Autor: Heinz-Joachim Imlau
Was ist ein FI-Schalter?
Ein FI-Schalter ist eine Fehlerstrom-Schutzeinrichtung. International lautet der Oberbegriff RCD für „Residual Current Device“. Das Gerät vergleicht den hin- und zurückfließenden Strom eines Stromkreises. Entsteht eine Differenz, etwa durch einen Isolationsfehler oder einen Fehlerstrom über den Körper eines Menschen gegen Erde, schaltet der FI den betroffenen Stromkreis in sehr kurzer Zeit ab. Damit dient er vor allem dem Personen- und Fehlerschutz, je nach Auslegung auch dem vorbeugenden Brandschutz.
Wofür steht die Abkürzung FI?
Die in Deutschland gebräuchliche Bezeichnung „FI“ geht auf „Fehlerstrom“ zurück. Im technischen Sprachgebrauch tauchen daneben weitere Kürzel auf. Wichtig sind vor allem diese Begriffe:
RCD als Oberbegriff für Fehlerstrom-Schutzeinrichtungen
RCCB für einen FI ohne integrierten Überstromschutz
RCBO für eine Kombination aus FI und Leitungsschutzschalter, oft als FI/LS bezeichnet
Wie funktioniert ein FI-Schalter?
Im Inneren sitzt ein Summenstromwandler. Solange im Normalbetrieb der hinfließende und der zurückfließende Strom gleich groß sind, bleibt die Summe null. Tritt ein Fehler auf und ein Teil des Stroms fließt gegen Erde ab, erkennt der FI diese Differenz als Fehlerstrom. Überschreitet der Fehlerstrom den Bemessungsdifferenzstrom des Geräts, löst der Schalter aus und trennt den Stromkreis.
Welche Schutzwirkung übernimmt ein FI-Schalter?
Ein FI-Schalter schützt nicht gegen jede elektrische Gefahr, aber gegen mehrere typische Fehlersituationen sehr wirksam. Dazu zählen vor allem indirektes Berühren bei Isolationsfehlern, zusätzlicher Personenschutz mit geeigneter Auslegung und in bestimmten Anwendungen auch ein Beitrag zum vorbeugenden Brandschutz. Für den Schutz gegen Überlast und Kurzschluss reicht ein FI allein nicht aus. Dafür braucht die Anlage zusätzlich einen Leitungsschutzschalter oder eine kombinierte FI/LS-Lösung.
Was ist der Unterschied zwischen FI-Schalter und Sicherung?
Eine klassische Sicherung oder ein Leitungsschutzschalter reagiert auf zu hohe Ströme, also auf Überlast oder Kurzschluss. Ein FI-Schalter reagiert auf Differenzströme gegen Erde. Beide Schutzorgane erfüllen damit unterschiedliche Aufgaben. In der Praxis gehören sie oft zusammen in denselben Stromkreis. Wo beides in einem Gerät steckt, spricht man von FI/LS beziehungsweise RCBO.
Wann ist ein FI-Schalter in gewerblichen Anlagen sinnvoll oder erforderlich?
FI-Schalter sind in gewerblichen und industriellen Installationen immer dann besonders relevant, wenn Steckdosenstromkreise, mobile Betriebsmittel, feuchte oder leitfähige Umgebungen, Außenbereiche, Baustellen, Ladeinfrastruktur oder umrichtergeprägte Lasten im Spiel sind.
Für viele Anwendungen verlangt das Regelwerk zusätzliche Schutzmaßnahmen mit RCDs von 30 mA. DGUV-Unterlagen betonen außerdem, dass Schutzmaßnahmen, Prüffristen und Prüfumfang in Unternehmen aus der Gefährdungsbeurteilung und den anerkannten Regeln der Technik abzuleiten sind.
Warum reicht ein Standard-FI nicht für jede Anwendung?
Nicht jeder Fehlerstrom sieht elektrisch gleich aus. Moderne Geräte mit Leistungselektronik, Frequenzumrichtern, USV-Systemen, Ladeeinrichtungen oder bestimmten Netzteilen erzeugen neben sinusförmigen Wechsel-Fehlerströmen auch pulsierende oder glatte Gleichfehlerströme sowie Mischfrequenzen. Ein ungeeigneter FI kann solche Fehlerströme gar nicht oder nur unzuverlässig erkennen. Deshalb muss der FI-Typ zur Last passen.
Welche FI-Typen gibt es?
Im gewerblichen Alltag sind vor allem Typ A, Typ F und Typ B relevant. Typ AC spielt in modernen Installationen nur noch eine geringe Rolle und gilt für viele elektronische Verbraucher als nicht mehr zeitgemäß. Typ A erkennt sinusförmige Wechsel- und pulsierende Gleichfehlerströme. Typ F erweitert den Schutz für einphasige Verbraucher mit Frequenzumrichteranteilen. Typ B erfasst zusätzlich glatte Gleichfehlerströme und eignet sich für anspruchsvolle industrielle Anwendungen mit Umrichtern, bestimmten Ladeeinrichtungen, USV- oder PV-nahen Anwendungen.
Welche Vor- und Nachteile haben die wichtigsten FI-Typen?
FI-Typ | Typische Einsatzfelder | Vorteile | Nachteile |
|---|---|---|---|
A | allgemeine Stromkreise, viele Standardverbraucher, klassische Steckdosenstromkreise | wirtschaftlich, weit verbreitet, für viele Standardanwendungen ausreichend | nicht für glatte Gleichfehlerströme geeignet, bei bestimmten Umrichtern oder Ladeanwendungen ungeeignet |
F | einphasige Geräte mit Frequenzumrichter, z. B. Pumpen, Klima-, Kälte- oder Antriebstechnik kleiner Leistung | erkennt mehr Fehlerstromformen als Typ A, robuster bei Mischfrequenzen | teurer als Typ A, nicht der Ersatz für Typ B in dreiphasigen oder DC-geprägten Anwendungen |
B | Frequenzumrichter, industrielle Antriebstechnik, bestimmte PV- und USV-Anwendungen, Ladeinfrastruktur je nach Systemkonzept | erkennt auch glatte Gleichfehlerströme, breites Einsatzspektrum | deutlich teurer, sorgfältige Projektierung erforderlich, nicht pauschal überall nötig |
Wann kommt Typ A zum Einsatz?
Typ A ist die Standardlösung für viele allgemeine Wechselstromanwendungen in Gebäuden, Werkstätten und Bürobereichen. Er eignet sich für Stromkreise, bei denen sinusförmige Wechsel-Fehlerströme und pulsierende Gleichfehlerströme auftreten können. Für Stromkreise mit stärkerer Leistungselektronik oder Umrichtertechnik reicht Typ A jedoch oft nicht aus.
Wann ist Typ F die bessere Wahl?
Typ F ist vor allem für einphasige Verbraucher mit Frequenzumrichteranteilen gedacht. Dazu zählen etwa bestimmte Pumpen, Lüfter, Kälteanlagen oder Maschinen mit drehzahlgeregelten Antrieben im kleineren Leistungsbereich. Gegenüber Typ A verarbeitet Typ F auch Mischfrequenzen besser und besitzt eine höhere Störfestigkeit.
Wann ist Typ B erforderlich?
Typ B kommt dort ins Spiel, wo glatte Gleichfehlerströme auftreten können. Das betrifft unter anderem viele Frequenzumrichter-Anwendungen, bestimmte USV-Systeme, Teile der industriellen Antriebstechnik sowie je nach Aufbau Ladeinfrastruktur und PV-nahe Systeme. In diesen Fällen würde ein Typ A unter Umständen nicht mehr sicher arbeiten.
Welche Rolle spielt der FI-Schalter bei Wallboxen und Ladeinfrastruktur?
Bei AC-Ladepunkten für Elektrofahrzeuge hängt die richtige Schutzmaßnahme vom Aufbau der Ladeeinrichtung ab. Häufig ist entweder ein geeigneter externer FI erforderlich oder die Wallbox bringt bereits eine DC-Fehlerstromerkennung beziehungsweise eine passende Schutzfunktion mit.
Der VDE-Leitfaden zur Ladeinfrastruktur weist ausdrücklich darauf hin, dass die Fehlerstrom-Schutzeinrichtung Teil des Sicherheitskonzepts der Gesamtinstallation ist. Pauschale Aussagen wie „immer Typ B“ greifen deshalb zu kurz.
Welche Auslöseströme sind in der Praxis wichtig?
Für den zusätzlichen Personenschutz ist in vielen Anwendungen ein FI mit 30 mA Bemessungsdifferenzstrom üblich. Höhere Auslöseströme wie 100 mA oder 300 mA kommen eher für übergeordnete Schutzkonzepte oder den vorbeugenden Brandschutz in Betracht, nicht als Ersatz für den zusätzlichen Personenschutz an Endstromkreisen. Welche Größe passend ist, ergibt sich aus Schutzziel, Selektivität, Anlagenstruktur und Normvorgaben des jeweiligen Einsatzfalls.
Was bedeutet Selektivität bei FI-Schaltern?
Selektivität bedeutet, dass im Fehlerfall möglichst nur der betroffene Stromkreis abschaltet und nicht die ganze Unterverteilung oder das gesamte Gebäude. Dafür müssen vorgelagerte und nachgelagerte FI-Schalter in Auslöseverhalten und Bemessung sinnvoll aufeinander abgestimmt sein. In größeren gewerblichen Anlagen spielt diese Abstimmung eine zentrale Rolle, damit Produktionsbereiche oder kritische Verbraucher nicht unnötig komplett ausfallen.
Was ist der Unterschied zwischen FI und FI/LS?
Ein FI überwacht nur den Fehlerstrom. Ein FI/LS kombiniert Fehlerstromschutz und Leitungsschutz in einem Gerät. Das spart Platz in der Verteilung und erleichtert die eindeutige Zuordnung einzelner Endstromkreise. Besonders bei vielen einzelnen Stromkreisen kann das den Aufbau übersichtlicher machen.
Wo liegen typische Fehler bei der Auswahl eines FI-Schalters?
Typische Planungsfehler sind:
Typ A trotz glatter Gleichfehlerströme oder Umrichtertechnik
fehlende Abstimmung zwischen FI und vorgeschaltetem Leitungsschutz
zu große Sammelstromkreise mit unnötig hoher Ausfallwirkung
fehlende Berücksichtigung von Ableitströmen elektronischer Verbraucher
ungeeignete Auswahl für Ladeinfrastruktur, PV oder USV-Anlagen
unklare Prüforganisation im Betrieb
Können FI-Schalter Fehlauslösungen verursachen?
Ja. Fehlauslösungen entstehen oft nicht durch ein defektes Gerät, sondern durch die Summe betriebsbedingter Ableitströme, EMV-Effekte, lange Leitungen, Netzfilter oder ungeeignete FI-Typen. Gerade in industriellen Anlagen mit vielen elektronischen Verbrauchern ist deshalb eine saubere Aufteilung der Stromkreise und die richtige Typwahl entscheidend. Typ F oder Typ B können in passenden Anwendungen störsicherer sein als Typ A.
Müssen FI-Schalter in Unternehmen regelmäßig geprüft werden?
Ja. Elektrische Anlagen und Betriebsmittel in Unternehmen unterliegen Prüfpflichten. Die DGUV weist darauf hin, dass wiederkehrende Prüfungen organisiert, dokumentiert und anhand der Gefährdungsbeurteilung mit geeigneten Prüffristen festgelegt werden müssen. Das betrifft nicht nur den FI selbst, sondern das Zusammenspiel der gesamten Schutzmaßnahme. Pauschale Zeitangaben ohne Bezug zur konkreten Anlage sind fachlich zu kurz gegriffen.
Welche Prüfungen sind bei FI-Schaltern üblich?
In der Praxis gehören Sichtprüfung, Funktionsprüfung und messtechnische Prüfung zusammen. Die Prüftaste am Gerät zeigt nur eine Grundfunktion, ersetzt aber keine vollständige elektrische Prüfung im Rahmen der Erst- oder Wiederholungsprüfung. In Unternehmen müssen Prüfungen zudem nachvollziehbar dokumentiert werden.
Reicht die Prüftaste am FI-Schalter aus?
Nein. Die Prüftaste ist wichtig, aber sie deckt nicht alle Prüfziele ab. Sie prüft nicht automatisch, ob Abschaltzeiten, Verdrahtung, Schleifenbedingungen oder die gesamte Schutzmaßnahme im konkreten Stromkreis korrekt funktionieren. Für gewerbliche Anlagen reicht sie deshalb allein nicht aus.
Welche Bedeutung haben mobile FI-Lösungen wie PRCD-S?
Mobile Fehlerstrom-Schutzeinrichtungen wie PRCD-S kommen vor allem bei ortsveränderlichen Betriebsmitteln, auf Baustellen oder in besonders rauen Umgebungen als zusätzliche Schutzmaßnahme zum Einsatz. DGUV-Unterlagen nennen ihren Einsatz ausdrücklich in der betrieblichen Prüfpraxis. Sie ersetzen aber nicht automatisch die ordnungsgemäße Schutzmaßnahme der festen Installation.
Wann ist ein FI-Schalter besonders wichtig?
Besonders wichtig ist er überall dort, wo das Risiko eines Körperschlusses oder erhöhter Berührungsgefahr steigt. Typische Beispiele sind:
Steckdosenstromkreise für allgemeine Nutzung
Außenbereiche und feuchte Betriebsstätten
Baustellen und temporäre Installationen
leitfähige oder enge Arbeitsumgebungen
mobile elektrische Betriebsmittel
Ladepunkte, PV-Peripherie und umrichtergeprägte Anlagenteile
Welche Grenzen hat ein FI-Schalter?
Ein FI schützt nicht gegen jede Form des elektrischen Unfalls. Er ersetzt weder Basisschutz noch Überstromschutz noch eine fachgerechte Planung der Anlage. Er schützt außerdem nicht zuverlässig, wenn der Strom vollständig innerhalb eines isolierten Systems fließt, ohne einen Fehlerstrom gegen Erde zu erzeugen. Der FI ist deshalb ein Baustein des Schutzkonzepts, nicht das gesamte Schutzkonzept.
Wie lässt sich die Auswahl eines FI-Schalters in Projekten systematisch angehen?
Für gewerbliche und industrielle Projekte hat sich ein einfaches Auswahlraster bewährt:
Lastart analysieren: klassische Verbraucher oder Leistungselektronik
mögliche Fehlerstromformen bestimmen: AC, pulsierender DC, glatter DC
Umgebung bewerten: trocken, feucht, außen, rau, leitfähig
Schutzziel festlegen: Personenschutz, Anlagenschutz, Brandschutz
Anlagenstruktur prüfen: Einzelstromkreis, Unterverteilung, Selektivität
Prüf- und Dokumentationskonzept festlegen
