Adafruit HX711 24-bit ADC for Load Cells / Strain Gauges 5974

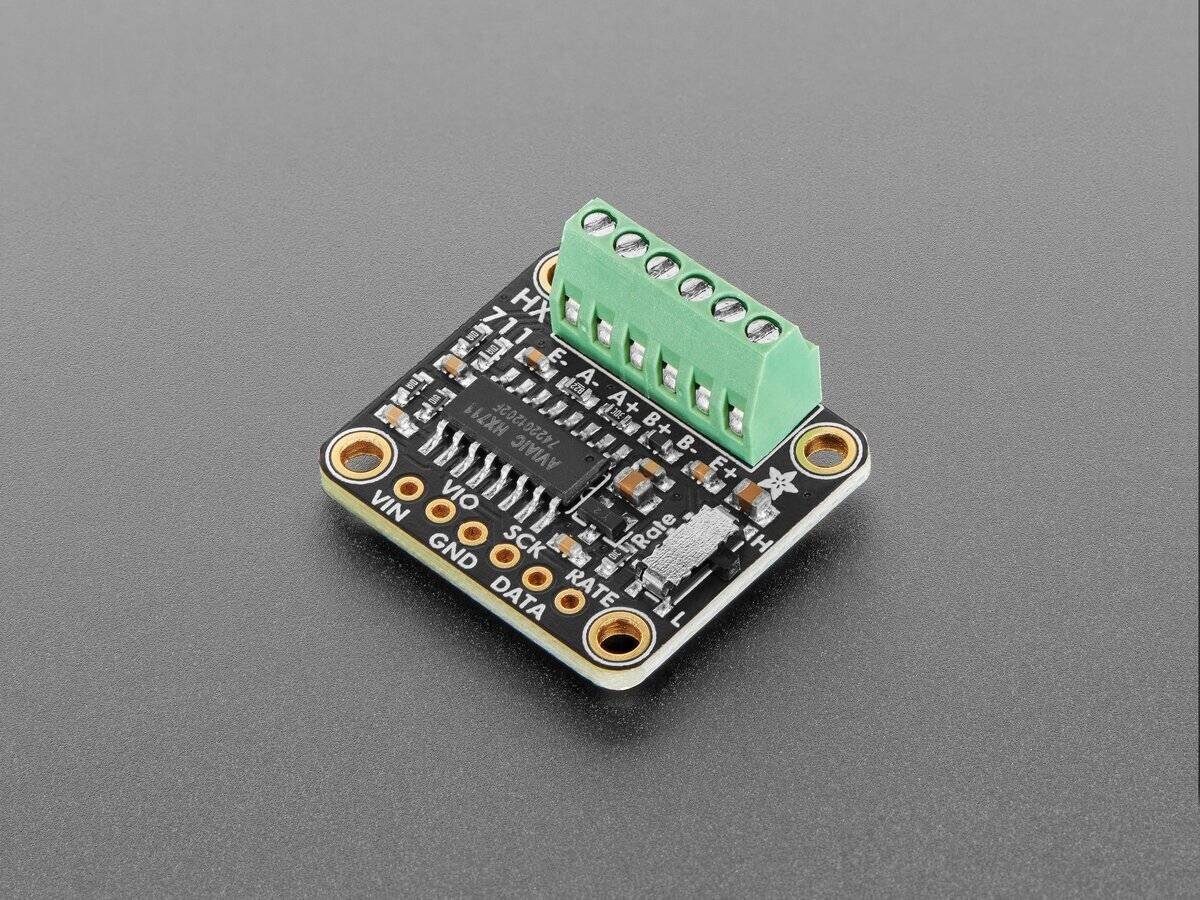

Das Adafruit HX711 Breakout enthält einen 24-Bit-Differential-ADC mit superhoher Auflösung und zusätzlicher Verstärkungsschaltung, wodurch es sich perfekt zum Messen von Dehnungsmessstreifen/Wägezellen oder anderen Sensoren mit vier Drähten eignet, die in einer Wheatstone-Brückenanordnung verbunden sind. Jedes Breakout wird mit einem HX711-ADC-Chip plus einigen Unterstützungsschaltungen und einem 6-Port-Klemmenblock geliefert, der zum Anschluss von einem oder zwei 4-Draht-Sensoren verwendet werden kann. Das E- -Pad wird mit Masse verbunden (oft ein schwarzes Kabel), das E+ -Pad wird mit der dem HX711 zugeführten Stromspannung verbunden (oft ein rotes Kabel). Dann werden die A- - und A+ -Pads mit den Differenzausgängen der Brücke verbunden. Beim Anschluss an einen Dehnungsmessstreifen sind dies beispielsweise normalerweise die weißen und grünen Kabel. Wenn Sie einen zweiten Dehnungsmessstreifen oder eine zweite Spannung messen möchten, können Sie die PadsB- undB+ verwenden. Auf Kanal A können Sie zwischen 64- und 128-facher Verstärkung wählen. Auf Kanal B haben Sie eine feste Verstärkung von 32-fach. Wenn der Sensor verdreht und gebogen wird, werden die leichten Widerstandsänderungen in winzige Spannungsänderungen umgewandelt, die vom HX711-ADC gelesen und in Kraft- oder Massenmessungen umgerechnet werden können. Sie können unsereArduino-Bibliothekoderdie CircuitPython/Python-Bibliothekvon CedarGroveverwenden, um den ADC für eine schnelle Schnittstelle zu konfigurieren und zu lesen. Beachten Sie, dass dieser Sensor eine feste I2C-Adresse hat. Wenn mehrere Sensoren auf einem I2C-Bus gewünscht werden, kann ein Multiplexer verwendet werden. Dieser Sensor verwendet ein Zweidrahtprotokoll, ähnlich wie SPI. Wenn Sie einen ähnlichen Sensor, aber mit I2C möchten, sehen Sie sich das von uns hergestellte NAU7802-Breakout an. Wir haben dieses Design auf dem hervorragenden Sparkfun HX711-Breakout aufgebaut und dessen geteilte analoge/digitale Versorgung und digitale Versorgungsfilterung integriert. Wir haben dann ein paar Optimierungen vorgenommen: vorgelötete Klemmenblöcke, die zweite Brücke freigelegt und ein Schiebeschalter zum Wechseln zwischen 10 SPS- und 80 SPS-Raten. HX711-Spezifikationen: Zwei wählbare differentielle Eingangskanäle On-Chip-aktiver rauscharmer PGA mit Verstärkungen von 32 (B) und 64 oder 128 (A) On-Chip-Stromversorgungsregler für Lastzellen- und ADC-Analogstromversorgung On-Chip-Oszillator, der keine externen Komponenten benötigt, mit optionalem externem Kristall On-Chip-Power-On-Reset Einfache digitale Steuerung und serielle Schnittstelle Wählbare 10SPS- oder 80SPS-Ausgangsdatenrate Gleichzeitige 50- und 60-Hz-Stromunterdrückung Stromverbrauch einschließlich integriertem analogen Stromversorgungsregler:Normalbetrieb < 1,5 mA, Ausschalten < 1 uA Betriebsversorgungsspannungsbereich: 2,6 ~ 5,5 V Produktabmessungen: 25,5 mm x 23,0 mm x 12,1 mm / 1,0 x 0,9" x 0,5" Produktgewicht: 3,9 g / 0,1 oz "
