Anybus AWB3300 Wireless Bridge Bluetooth, Ethernet, WLAN Starterkit 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Highlights & Details
Wireless Bridge Starterkit
- Funklösung als Kabelersatz bei Punkt-zu-Punktverbindungen für Industrial Ethernet in rauen oder schwer zugänglichen Bereichen
- Kann auch Access Point für bis zu sieben WLAN/Bluetooth Clients sein
- Anbindung mobiler Transportfahrzeuge wie z.B. AGVs (Automated Guided Vehicles)
- Fast Roaming (IEEE 802.11r), High link speed (IEEE 802.11n), Robustheit (3 interne Antennen, inkl. MIMO)
- Reduzierter Verkabelungsaufwand und verschleißfreie Funkverbindung als Alternative zu Schleppketten / Schleifringen
- Überbrückt TCP/IP-basiertes Ethernet und industrielle Protokolle wie BACnet/IP, EtherNet/IP, Modbus-TCP und PROFINET. (PROFINET nur im Tunnel Mode oder MAC Address Cloning Mode)
- Funkreichweite von bis zu 400 m
- Kompatibel mit Anybus Wireless Bolt: einem Funkgateway für direkte Montage an der Maschine
- Einfache Konfiguration per Konfigurationsschalter oder Weboberfläche
- Erweiterte Einstellmöglichkeiten per AT-Befehle
- Kompatibel mit PROFIsafe-Anforderungen
- Robustes Design mit IP65-Gehäuse für industrielle Anwendungen
- Security-Funktionen für sicheren Betrieb im industriellen Umfeld
- 3 interne Antennen für bessere Leistung und höhere Robustheit
- Unterstützt WLAN, Bluetooth classic und Bluetooth Low Energy
- CLI (Command Line Interface) für Konfiguration und Diagnose
Technische Daten
- Technische Daten
- Kabelschnittstelle: Ethernet 10/100 Mbit/s
- Funk-Kommunikation: WLAN (2,4/5GHz) oder Bluetooth
- Maße (H•B•D): 93 x 68 x 33 mm
- Gewicht: 120 g bzw. 0,26 lbs
- Leistungsaufnahme: 0,7 W idle, 1,7 W max.
- Gehäusematerial: Kunststoff PC/ABS (Bayblend FR3010)
- Schutzart: IP65
- Montage: 2 Schrauben (Ø 4 mm) auf ebener Fläche
- Max. Funkreichweite: 400 m
- Europa: ATEX: ATEX Category 3, zone 2 according to EN60079-15, product marking: EX II 3 G nA IIC T4. 2014/53/EU
- Radio Equipment Directive (RED)
- USA: FCC 47 CFR part 15, subpart B
- UL: Ind. Cont. Eq. also Listed Ind. Cont. Eq. for Haz. Loc. CL1, DIV 2, GP A,B,C,D,T4. UL file: E203225
- Kanada: ICES 003
- Japan: MIC
- Taiwan: NCC (ausstehend, vorzertifiziertes Funkmodul)
- Süd-Korea: KCC (ausstehend, vorzertifiziertes Funkmodul)
- Andere Länder: Australien, Kolumbien, Türkei, Malaysia, Peru, Mexiko, Argentinien
- In Vorbereitung: Brasilien, Indien, Philippinen, Süd-Afrika
- UL-Haz.Loc: UL & cUL Class 1 Div 2 (ausstehend)
- WLAN Security: WEP 64/128, WPA, WPA-PSK und WPA2, TKIP und AES/CCMP, LEAP, PEAP.
- Bluetooth Security: Authentication & Authorization, Encryption & Data Protection, Privacy & Confidentiality, NIST Compliant, FIPS Approved
- Produkt-Art
Wireless Bridge
- Schnittstellen
Bluetooth
Ethernet
WLAN
- Typ
AWB3300
- Max. Betriebstemperatur
+65 °C
- Min. Betriebstemperatur
-30 °C
- Betriebsspannung (Details)
9-30 VDC (-5% +20%), 9-30 VDC (-5% +20%), Verpolungsschutz
- Betriebstemperatur
-30 bis +65 °C
- Abm.
(B x H) 68 mm x 93 mm
- Höhe
93 mm
- Breite
68 mm
- Herst.-Teilenr.
AWB3300
- Plastikfreie Verpackung
Plastikfreie Verpackung
Dokumente & Downloads
Datenblatt
Datenblatt 2527028 Anybus AWB3300 Wireless Bridge Bluetooth, Ethernet, WLAN Starterkit 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2527028 Anybus AWB3300 Wireless Bridge Bluetooth, Ethernet, WLAN Starterkit 1 St.
Beschreibung
Anybus Wireless Bridge II - Ethernet
Die Anybus® Wireless Bridge stellt eine zuverlässige drahtlose Verbindung zwischen zwei Punkten in einem Industrial-Ethernet-Netzwerk her. Die zweite Generation der bewährten Wireless Bridge unterstützt sowohl Bluetooth als auch WLAN. Sie eignet sich für die Realisierung von Kommunikationlösungen in rauen Umgebungen, schwer zugänglichen Bereichen sowie für mobile Anwendungen, bei denen das Verlegen von Kabeln nicht möglich ist. Es sind Reichweiten von bis zu 400 Metern möglich.
TCP/IP-BASIERTE ETHERNET-NETZWERKE ÜBERBRÜCKEN
Mit der Anybus Wireless Bridge können Sie gängige Industrial-Ethernet-Netzwerke wie z.B. BACnet/IP, PROFINET, EtherNet/IP und Modbus-TCP über eine drahtlose Verbindung betreiben. Unterstützt werden Bluetooth und WLAN (2,4 / 5 GHz).
PUNKT-ZU-PUNKT- ODER MEHRFACHVERBINDUNGEN
Häufig ersetzt die Anybus Wireless Bridge bei Punkt-zu-Punkt-Verbindungen das Ethernetkabel. Sie kann aber auch Access Point für bis zu sieben WLAN/Bluetooth Clients sein.
Die Anybus® Wireless Bridge stellt eine zuverlässige drahtlose Verbindung zwischen zwei Punkten in einem Industrial-Ethernet-Netzwerk her. Die zweite Generation der bewährten Wireless Bridge unterstützt sowohl Bluetooth als auch WLAN. Sie eignet sich für die Realisierung von Kommunikationlösungen in rauen Umgebungen, schwer zugänglichen Bereichen sowie für mobile Anwendungen, bei denen das Verlegen von Kabeln nicht möglich ist. Es sind Reichweiten von bis zu 400 Metern möglich.
TCP/IP-BASIERTE ETHERNET-NETZWERKE ÜBERBRÜCKEN
Mit der Anybus Wireless Bridge können Sie gängige Industrial-Ethernet-Netzwerke wie z.B. BACnet/IP, PROFINET, EtherNet/IP und Modbus-TCP über eine drahtlose Verbindung betreiben. Unterstützt werden Bluetooth und WLAN (2,4 / 5 GHz).
PUNKT-ZU-PUNKT- ODER MEHRFACHVERBINDUNGEN
Häufig ersetzt die Anybus Wireless Bridge bei Punkt-zu-Punkt-Verbindungen das Ethernetkabel. Sie kann aber auch Access Point für bis zu sieben WLAN/Bluetooth Clients sein.
Ausführung
- Drei Konfigurationsmöglichkeiten:
- Über integrierte Webseiten
- Über Easy Config Modes (via Drucktaster oder Web-Interface)
- Über AT-Befehle

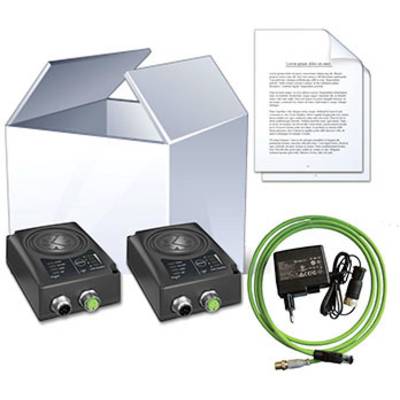

Lieferumfang
- 2 x Wireless Bridges mit integrierter Antenne
- 2 x Steckernetzteil
- Kabel
Hinweise
- Bluetooth® ist eine eingetragene Marke von Bluetooth SIG, Inc.
