Name: APEM IKH0203000 IKH0203000 DIP-Schalter Polzahl 2 SMD 1 St.
Brand: APEM
SKU: 700732
Availability: InStock

Schwarzer DIP-Schalter mit acht Schaltern, beschriftet mit 'ON', Zahlen von 1 bis 8 sichtbar. Wird oft in elektronischen Geräten eingesetzt.

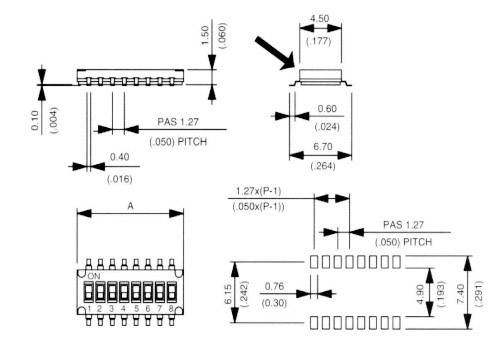

Technische Zeichnung eines elektronischen Bauteils mit Maßen in Millimetern und Zoll. Verschiedene Ansichten und Maße sind markiert.

1/2

Produkt-Art

DIP-Schalter

Bauart

SMD

Polzahl

1.27 mm

Schaltleistung

ungeschaltet 100 mA/50 V/DC, geschaltet 25 mA/24 V/DC

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Sofort-Lieferung Mo., 2. Nov.

527 Stück

Verkauf und Versand durch Conrad Electronic

Anzahl

Stück

Gesamt (2,49 € / Stück)

2,49 €

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Produkt-Art: DIP-Schalter

Bauart: SMD

Polzahl: 2

Schaltleistung: ungeschaltet 100 mA/50 V/DC, geschaltet 25 mA/24 V/DC

Schaltstellung: Aus/Ein

Abm. Länge (A): 3.77 mm

RM: 1.27 mm

Elektrische Lebensdauer: 1000 Zyklen

Isolations-Widerstand: (500 V/DC) min. 100 MΩ

Übergangs-Widerstand: max. 100 mΩ

Spannungs-Festigkeit: (1 min) 300 V/DC

Typ: IKH0203000

Inhalt: 1 St.

Dokumente & Downloads

Datenblatt

Datenblatt 700732 APEM IKH0203000 IKH0203000 DIP-Schalter Polzahl 2 SMD 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 700732 APEM IKH0203000 IKH0203000 DIP-Schalter Polzahl 2 SMD 1 St.

Beschreibung

Kontaktanordnung = 1-poliger Ein-/Ausschalter
Kontaktmaterial = Phosphorbronze
Positionenanzahl = 2
Montageart = Oberflächenmontage
Betätigertyp = Vertieftes Betätigungselement, Schieber
Gehäuseform = DIP
Betriebstemperatur max. = +70°C
Betriebstemperatur min. = -20°C
Betriebstemperaturbereich = -20 → +70°C
Nennspannung = 24 V dc, 50 V dc
Durchschlagsfestigkeit = 300V ac

DIP-Schalter von Apem – Serie IKH. Die DIP-Schalter der Serie IKH sind flach und für einen zuverlässigen Betrieb entwickelt, und sie nehmen wenig Platz auf der Leiterplatte ein. Prozesskompatibel (sie widerstehen IR-Aufschmelzlötung) und waschbar (Bandabdichtung Standard). 1,27 mm (0,05 Zoll) Rastermaß zwischen den Klemmen Gesamthöhe über der Leiterplatte: nur 1,6 mm (0,063 Zoll)
