Axing SPU 5512-09 SAT Multischalter Kaskade Eingänge (Multischalter): 5 (4 SAT/1 terrestrisch) Teilnehmer-Anzahl: 12

zur Erweiterung z. B. der Polaritätsumschalter SPU 54-0x bis 516-0x um 6, 12 oder 18 Teilnehmer.

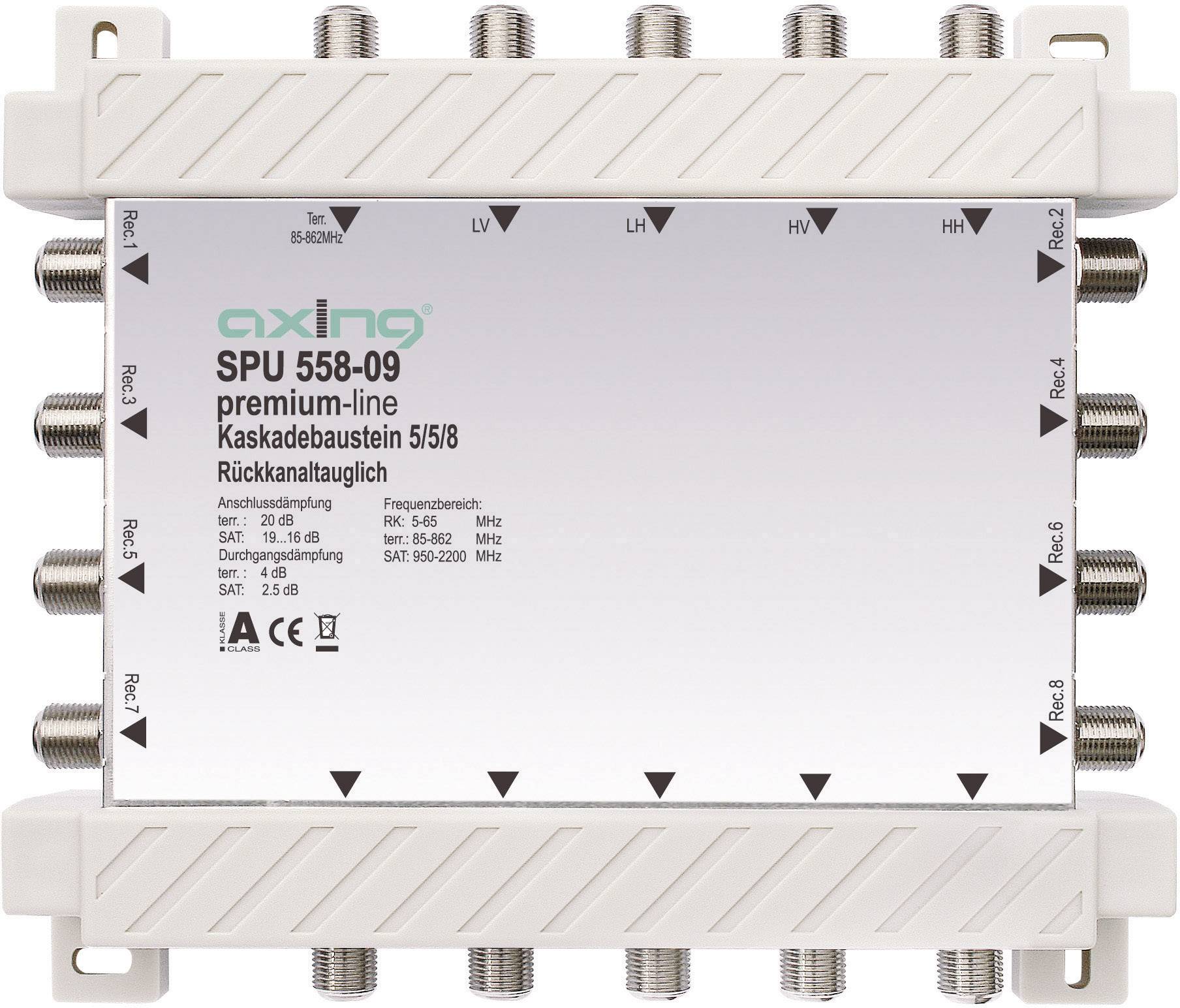

Mit den Kaskadebausteinen können 4 SAT-ZF-Polarisationsebenen inklusive terrestrischer Signale (z.B. UKW-Radio) auf mehrere SAT-Receiver verteilt werden. SPU 556-09 = 6 Receiver, SPU 558-09 = 8 Receiver, SPU 5512-09 = 12 Receiver und SPU 5518-09 = 18 Receiver. Für ein Kaskadesystem mit den Kaskadebausteinen SPU 556-09, SPU 558-09, SPU 5512-09 oder SPU 5518-09 benötigen Sie einen der Polaritätsumschalter SPU 56-09, 510-09 oder 516-09. Beachten Sie bei der Inbetriebnahme des Polaritätsumschalters dessen Betriebsanleitung.
Verbinden Sie die Ausgänge der Polaritätsumschalter mit den Eingängen der Kaskadebausteine. Verwenden Sie F/F-Quickfix-Adapter (nicht im Lieferumfang enthalten), damit können Sie die Geräte einfach aufeinander stecken.
Wenn Sie mehrere Kaskadebausteine verwenden, schließen Sie die Ausgänge des Kaskadebausteins an den Eingängen eines weiteren Kaskadebausteins an usw. Hinweis: Abhängig vom Anlagenaufbau (Pegelverlusten), sind beim Einsatz mehrerer Kaskadebausteine weitere Polaritätsumschalter zur Verstärkung der Durchgangssignale nötig.
Schließen Sie die Ausgänge des letzten Kaskadebausteins mit den beim Polaritätsumschalter beiliegenden Abschlusswiderständen ab.
Verbinden Sie die seitlichen Teilnehmerausgänge mit den Antennensteckdosen. Verwenden Sie für alle HF-Verbindungen hochgeschirmte Koaxialkabel mit F-Anschlusssteckern.
