Name: Bals Elektrotechnik CEE Stromverteiler 89042 89042
Brand: Bals Elektrotechnik
SKU: 3146566
Availability: BackOrder

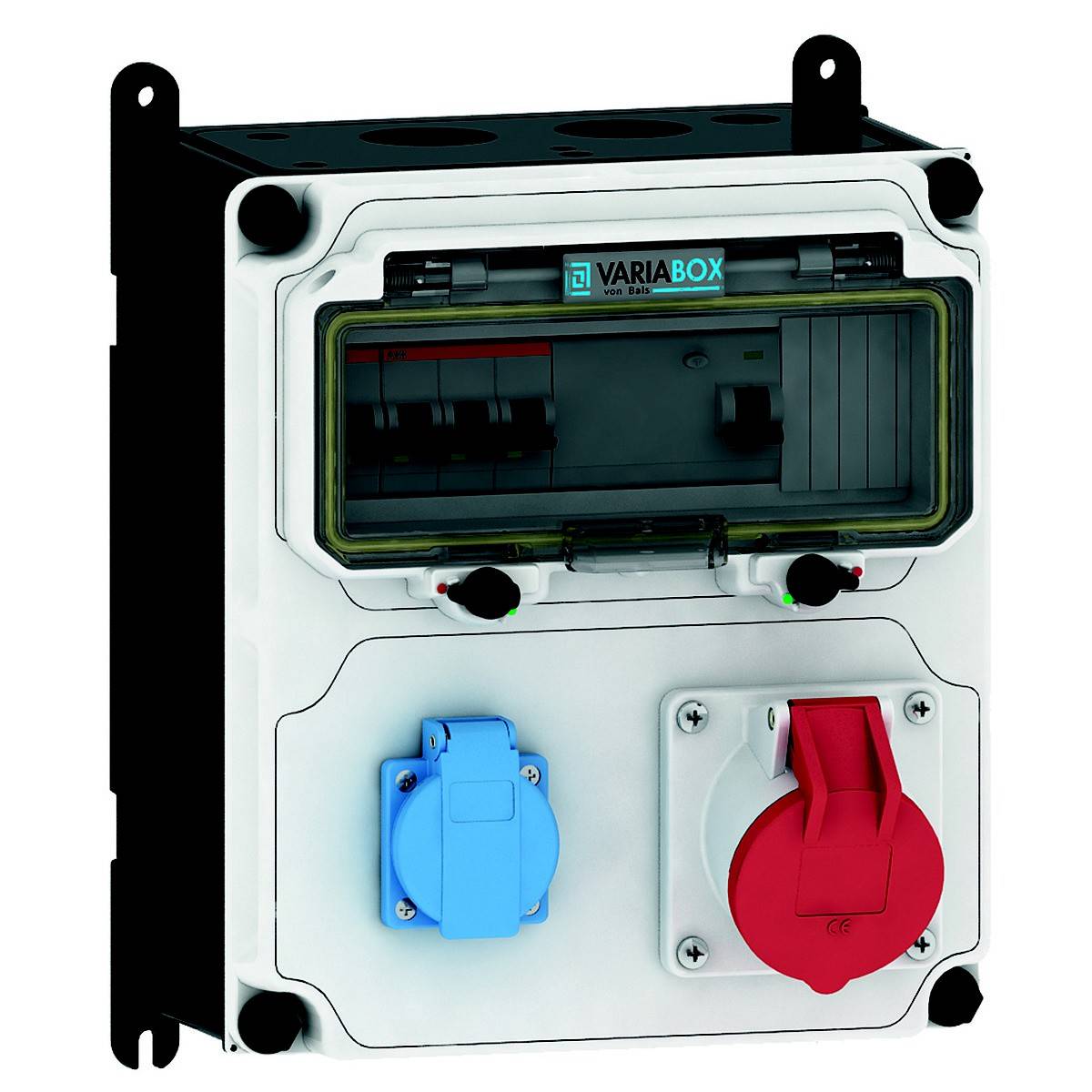

Ein elektrischer Sicherungskasten mit zwei Steckdosen, einer blauen und einer roten, samt Schutzabdeckung.

Technische Zeichnung der VARIABOX. Abmessungen: Breite 230mm, Tiefe 180-231mm. Tabelle zeigt Schutzarten und Steckdosenbezeichnungen.

Elektrisches Verteilungsmodul mit blauer und roter Steckdose, Schaltern und Sicherungsbox, geeignet für industrielle Anwendungen.

1/3

Bals Elektrotechnik

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Do., 3. Dez.

Verkauf und Versand durch Conrad Electronic

Anzahl

Stück

Gesamt (595,00 € / Stück)

595,00 €

inkl. MwSt.

Kostenfreier Versand

nur 69,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Bals Elektrotech. Steckdosen-Kombination Größe M 89042

Technische Daten

CEE-Steckdose - 16 A: 1x16A5p400V
CEE-Steckdose - 32 A: ohne
CEE-Steckdose - 63 A: ohne
CEE-Steckdose - 125A: ohne
Anzahl der SCHUKO-Steckdosen: 1
Absicherung: LS-Schalter
FI-Schutzschalter: FI mit IFN 0,03 A (Standard)
Anzahl der Leitungsschutzschalter: 2
Werkstoff des Gehäuses: Kunststoff
Einspeisung/Anschlussmöglichkeit: 2 Leitungen (Ringleitung/zum Durchschleifen)
Durchmesser Kabeleinführung: M40
Art des Netzanschlusses: sonstige
Kabellänge: 0 m
Handhabung: Wandmontage
Schutzart (IP): IP44
Militärausführung: nein
Farbe: grau
Höhe: 260 mm
Breite: 230 mm
Tiefe: 145 mm

Produkt-Art: CEE Stromverteiler

Anzahl CEE Kupplungen: 1

Anzahl Schutzkontakt-Steckdosen: 1

Eingänge: 32 A

Ausgänge: 1 x Schutzkontaktsteckdose 16A 230V IP54 blau. 1 x CEE-Steckdose 16A 400V 5p 6h IP44 geneigt

Nenn-Ausgangsspannung: 400 V

: IP44

Schutzeinrichtung: 1 x C-Automat 16A 1p. 1 x C-Automat 16A 3p. 1 x FI-Schalter 40/0.03A 4p

Normen: DIN EN 61439

Herstellerfarbe: Grau

Abm.: (L x B x H) 145 x 230.00 x 260.00 mm

Länge: 145 mm

Breite: 230.00 mm

Höhe: 260.00 mm

Ausführung: 89042VARIABOX - M

Ausgänge (CEE Verteiler): Schutzkontakt-Kupplung

Inhalt: 1 St.

Polzahl: 5

Tiefe: 145.00 mm

Material: Kunststoff

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 3146566 Bals Elektrotechnik CEE Stromverteiler 89042 89042

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3146566 Bals Elektrotechnik CEE Stromverteiler 89042 89042

Beschreibung

VARIABOX - M
Norm: DIN EN 61439
Schutzart: IP44
Gehäuse:
hochwertiges, schlagfestes Kunststoffgehäuse (PBT)
plombierbar, mit Außen und Innenbefestigung
Oberteil gerade und seitlich anscharniert
Absicherung auf vorziehbarer Tragschiene montiert
Deckelschrauben unverlierbar, Absicherungselemente
angeordnet unter durchsichtiger Betätigungsklappe
mit bedienerfreundlicher OTC Mechanik
(one touch close)
Gerätefarbe: Gehäuseunterteil schwarz ähnlich RAL 9017, Gehäuseoberteil grau RAL 7035
Gerätehöhe: 260 mm, Gerätebreite: 230 mm, Gerätetiefe: 145 mm
RDF-Faktor: 0,68
InA: 32
Bestückung:
1 x Schutzkontaktsteckdose 16A 230V IP54 blau
1 x CEE-Steckdose 16A 400V 5p 6h IP44 geneigt
Absicherung/Schutzmaßnahme:
1 x C-Automat 16A 1p
1 x C-Automat 16A 3p
1 x FI-Schalter 40/0,03A 4p
Leitungseinführung/Anschlussmöglichkeit:
1 x M12, 1 x M20, 2 x M40 oben
1 x M12, 1 x M20, 2 x M40 unten
1 x Zählerklemmstein 5x25 mm² / Typ: C (Schleifleitung)
Zusätzliche Informationen:
Anschlussfertig verdrahtet.
