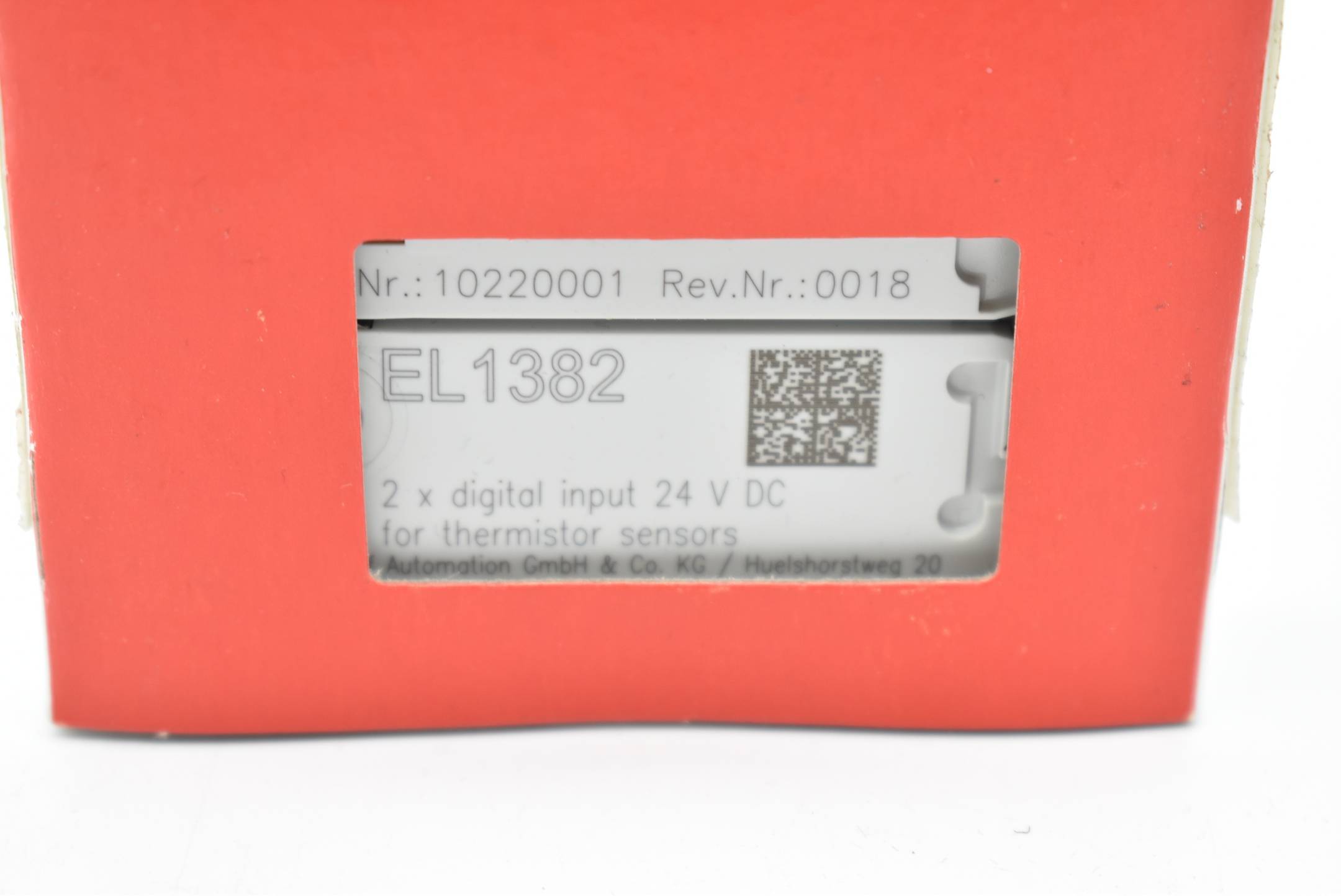

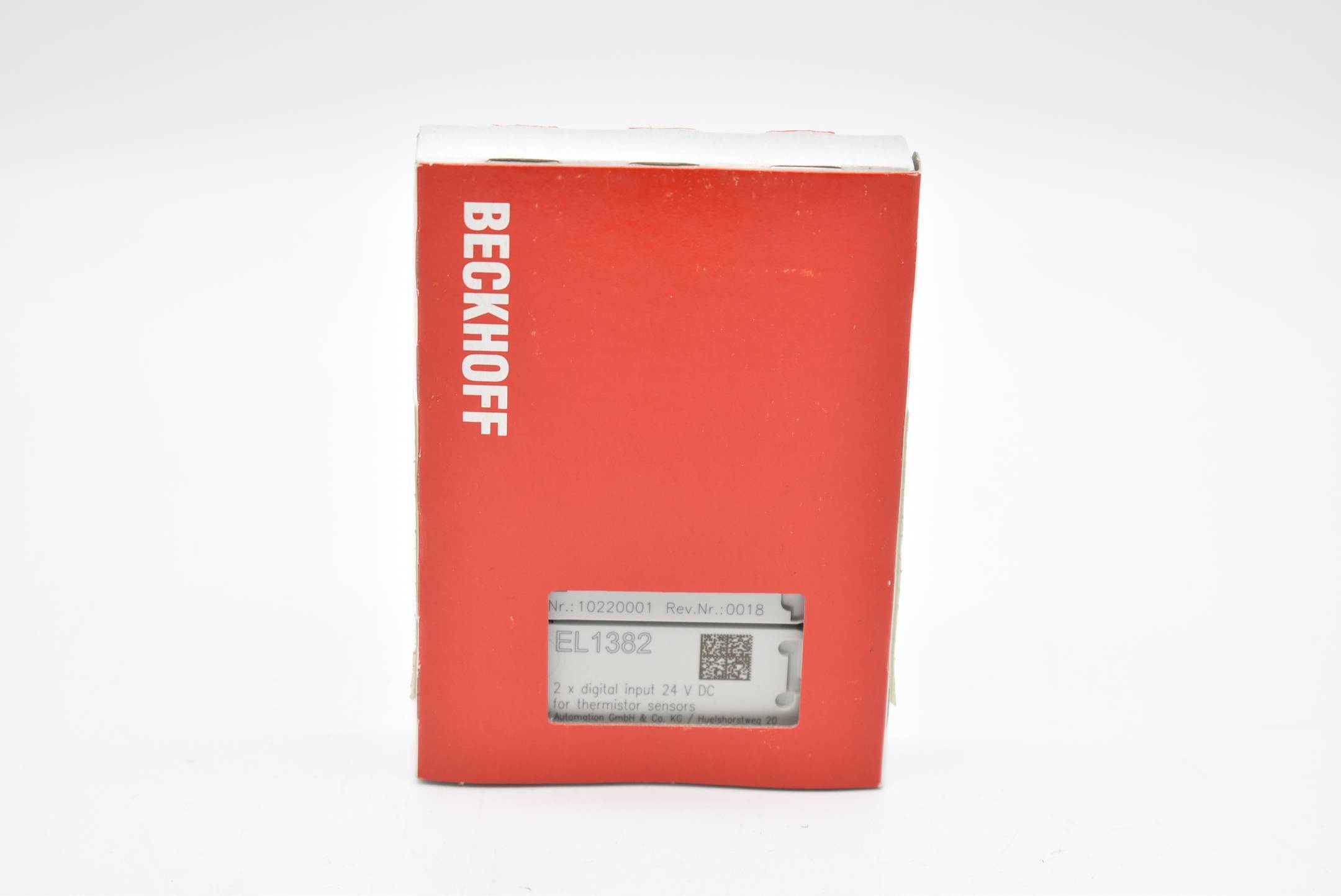

Name: Beckhoff EL1382, EtherCAT-Klemme, 2-Kanal-Digital-Eingang, Thermistor, 30 ms
Brand: Beckhoff
SKU: 931513668
Availability: InStock

Beckhoff EL1382, EtherCAT-Klemme, 2-Kanal-Digital-Eingang, Thermistor, 30 ms-0

Beckhoff EL1382, EtherCAT-Klemme, 2-Kanal-Digital-Eingang, Thermistor, 30 ms-1

1/2

Typ

EL1382

Hersteller

Beckhoff

Schnittstellen

EtherCAT

Inhalt

1 St.

Kontroll-LEDs

Lieferung Fr., 16. Okt.

3 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Verkauf durch Conrad ElectronicVersand durch cetra IT Europe GmbH

Anzahl

Stück

Gesamt

386,46 €

zzgl. MwSt.

Kostenfreier Versand

Nur noch 3 Stück verfügbar

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Technische Daten - EL1382
Anschlusstechnik: 2-Leiter
Spezifikation: Thermistor PTC
Anzahl Eingänge: 2
Nennspannung: 24 V (-15 %/+20 %)
Signalspannung „0“: ≤ 1,5 kΩ
Signalspannung „1“: ≥ 3 kΩ
Signal „0“ Rückfall: ≤ 1,5 kΩ
Signal „1“ Übertemperatur: ≥ 3 kΩ
Sensorspannung: ≤ 5 V
Diagnose: Leitungsbruchmeldung > 12 kΩ, Kurzschlussdiagnose < 25 Ω
Eingangsfilter: 30 ms
Distributed Clocks: –
Stromaufnahme E-Bus: typ. 150 mA
Potenzialtrennung: 500 V (E-Bus/Feldspannung)
Besondere Eigenschaften: Überwachungsgerät für thermischen Maschinenschutz
Gewicht: ca. 55 g
Betriebstemperatur: -25…+60 °C
Lagertemperatur: -40…+85 °C
Relative Feuchte: 95 % ohne Betauung
Schwingungs-/Schockfestigkeit: gemäß EN 60068-2-6/EN 60068-2-27
EMV-Festigkeit/-Aussendung: gemäß EN 61000-6-2/EN 61000-6-4
Schutzart/Einbaulage: IP20/beliebig
Steckbare Verdrahtungsebene: bei allen ESxxxx-Klemmen
Zulassungen/Kennzeichnungen: CE, UL

Typ: EL1382

Hersteller: Beckhoff

Schnittstellen: EtherCAT

Inhalt: 1 St.

Kontroll-LEDs: Ja

Anzahl analoge Eingänge: 2

Anzahl digitale Eingänge: 2

Betriebsspannung: 24 V

UKCA: Ja

Beschreibung

Die digitale Eingangsklemme EL1382 analysiert das Eingangssignal von Thermistorsensoren mit Hilfe einer Stromschleife und einer Spannung < 5 V. Die EtherCAT-Klemme enthält zwei Kanäle. Die EL1382 ist ein Überwachungsgerät für den thermischen Maschinenschutz durch PTC-Fühler (Kaltleiter) und zur direkten Überwachung von Motoren, Lagern und Anlagen. Neben dem Schaltzustand werden auch Leitungsbruch oder Kurzschluss erkannt. Die LEDs stellen die Signal- oder etwaige Fehlerzustände dar.

Besondere Eigenschaften:

• geeignet zur Überwachung für thermischen Maschinenschutz, z. B. PTC-Fühler (Kaltleiter)
• direkte Überwachung von Motoren, Lagern und Anlagen
• Diagnosemöglichkeit von Leitungsbruch und Kurzschluss
