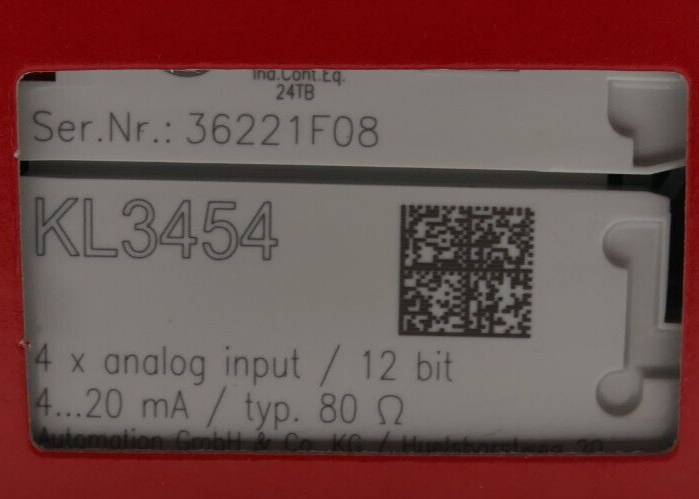

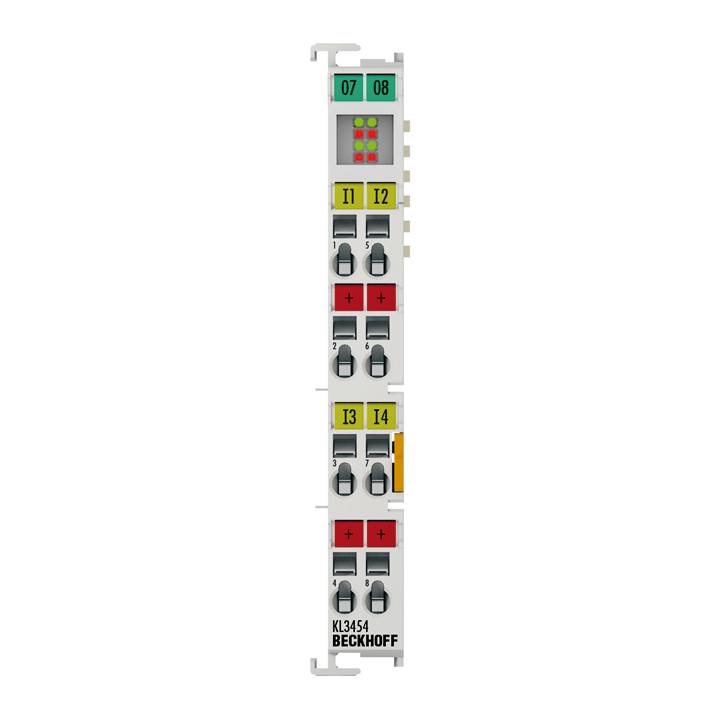

Beckhoff KL3454, Busklemme, 4-Kanal-Analog-Eingang, Strom, 4…20 mA, 12 Bit, single-ended

Die analoge Eingangsklemme KL3454 verarbeitet Signale im Bereich von 4 bis 20 mA. Der Strom wird mit einer Auflösung von 12 Bit digitalisiert und galvanisch getrennt zum übergeordneten Automatisierungsgerät transportiert. Bei der KL3454 sind die vier Eingänge in 2-Leitertechnik ausgeführt und besitzen ein gemeinsames Massepotenzial. Der 24-V-Powerkontakt ist auf die Klemme geführt, um den Anschluss von nicht fremdversorgten Sensoren in 2-Leitertechnik zu ermöglichen. Die Powerkontakte sind durchverbunden. Die Bezugsmasse der Eingänge ist jeweils der 0-V-Powerkontakt. Überlast wird erkannt und der Klemmenstatus über den K-Bus zur Steuerung weitergeleitet. Die Run-LEDs zeigen den Datenaustausch mit dem Buskoppler, die Error-LEDs Überlast und Drahtbruch an.
