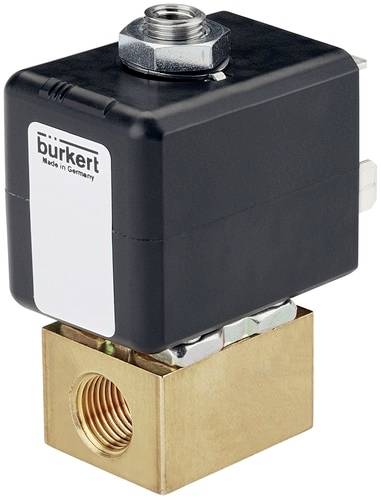

Abbildung ähnlich
Abbildung ähnlich
Bürkert Magnetventil 20074722 7012 24 V Flansch Nennweite (Details) 1.2 mm Direktwirkend 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
1 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
46,80 €
3
3% = 1,52 €
45,28 €
5
4% = 2,03 €
44,77 €
10
5% = 2,53 €
44,27 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (46,80 € / Stück)
46,80 €
zzgl. MwSt.
& Nur noch 1 Stück verfügbar
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
3/2-Wege-Magnetventil 20074722
- Direktwirkendes und kompaktes Kleinventil bis Nennweite DN 1,6
- Übergestecktes Spulensystem
- Banjo-Verschraubung für Direktanbau an Pneumatikventile
- Einfache und schnelle Push-In, Flansch- oder Anschlussplattenmontage
- Explosionsgeschützte Ausführungen
Technische Daten
- Dichtungsmaterial - Sitzdichtung Werkstoff Kategorie: Elastomere
- Dichtungsmaterial - Sitzdichtung Werkstoff: FKM (Fluorkautschuk)
- Dichtungsmaterial - Abdichtung nach außen Werkstoff: FKM (Fluorkautschuk)
- Druck & Temperatur - Temperatur Medium min: -10 °C
- Druck & Temperatur - Temperatur Medium max: 100 °C
- Druck & Temperatur - Temperatur Umgebung min: -10 °C
- Druck & Temperatur - Temperatur Umgebung max: 75 °C
- Druck & Temperatur - Nenndruck min: 0 bar
- Druck & Temperatur - Rückdrucksichere Ausführung: Nein
- Druck & Temperatur - Nenndruck max (Flüssigkeit): 11 bar
- Elektrischer Anschluss - Gerätesteckdose im Lieferumfang: nicht enthalten
- Elektrischer Anschluss - Elektrischer Anschluss Art: Steckerbild Form C nach DIN EN 175301-803
- Elektrischer Anschluss - Elektrischer Anschluss Position: in Durchflussrichtung links
- Elektrischer Anschluss - Elektrischer Anschluss Anzahl Kontakte: 2 + Schutzleiter
- Geräteeigenschaften - Hauptventil Funktionsprinzip: Kolben
- Geräteeigenschaften - Schaltzeit öffnen max.: 12 ms
- Geräteeigenschaften - Schaltzeit schließen max.: 12 ms
- Geräteeigenschaften - Nennbetriebsart/Einschaltdauer: 100 %
- Geräteeigenschaften - Ventilaufbau: Ventil komplett
- Geräteeigenschaften - Anströmung: unter Sitz
- Geräteeigenschaften - Vakuumausführung: Nein
- Geräteeigenschaften - Antriebsart: Hubanker
- Geräteeigenschaften - Operation: direktwirkend
- Geräteeigenschaften - Medientrennung: Nein
- Geräteeigenschaften - Schaltfunktion: on/off
- Geräteeigenschaften - Schaltzeit öffnen min: 8 ms
- Geräteeigenschaften - Schaltzeit schließen min: 8 ms
- Geräteeigenschaften - Analyseausführung: Nein
- Geräteeigenschaften - Ventileinstellung Öffnungszeit: Nein
- Geräteeigenschaften - Ventileinstellung Schließzeit: Nein
- Geräteeigenschaften - Ölbrennerventil: Nein
- Geräteeigenschaften - Dampfausführung: Nein
- Geräteeigenschaften - Hauptventil mit integriertem Sieb: Nein
- Nennweite (Kv Wert) - Hauptventil Nennweite 1 (P) (mm): 1,2 mm
- Nennweite (Kv Wert) - Kv Wert (Wasser): 0,045 m3/h
- Nennweite (Kv Wert) - Hauptventil Nennweite 1 (Zoll): 3/64 Zoll
- Prozess- / Leitungsanschluss - Leitungsanschluss 1 Typ: Flansch
- Prozess- / Leitungsanschluss - Leitungsanschluss 2 Typ: Flansch
- Prozess- / Leitungsanschluss - Leitungsanschluss 1 Flansch: Bürkert-Flansch 20 x 20 Ausführung A1Bürkert-Flansch 20 x 20 Ausführung A1
- Prozess- / Leitungsanschluss - Leitungsanschluss 2 Flansch: Bürkert-Flansch 20 x 20 Ausführung A1Bürkert-Flansch 20 x 20 Ausführung A1
- Schutzart - Schutzart IP (max. bei geeignetem Anschluss): IP65
- Spannung - Batteriespannung: Nein
- Spannung - Spannung min / Nennspannung: 24 V
- Spannung - Spannung max / Nennspannung: 24 V
- Spannung - Wechselspannung: Ja
- Spannung - Gleichspannung: Nein
- Spannung - Spannungstoleranz positiv: 10 %
- Spannung - Spannungstoleranz negativ: 10 %
- Spule (Kern) - Spulengröße: 20 mm
- Spule (Kern) - Spule Beschaltung Überspannungsschutz: ohne
- Spule (Kern) - Spule Beschaltung Gleichrichter: Nein
- Spule (Kern) - Spule Beschaltung Freilaufdiode: Nein
- Spule (Kern) - Geräuscharme Ausführung: Nein
- Spule (Kern) - Spule Art: übergesteckt
- Spule (Kern) - Spule Werkstoff (Umhüllung): EP (Epoxidharz)
- Spule (Kern) - Thermische Isolationsklasse des Antriebs: H
- Spule (Kern) - Einschaltleistung AC: 9 V
- A
- Spule (Kern) - Bemessungsleistung AC: 5 V
- A
- Werkstoffe - Hauptventil Werkstoff mediumsberührend: Messing
- Wirkungsweise - Fluidischer Leitungsanschluss Anzahl: 3
- Wirkungsweise - Ventilfunktion Anzahl-Schaltstellungen: 2
- Wirkungsweise - Ventilfunktion: C - in Ruhestellung geschlossen - Druckanschluss 1 (P/NC), Arbeitsanschluss 2 (A/OUT) nach Anschluss 3 (R/NO) offenC - in Ruhestellung geschlossen - Druckanschluss 1 (P/NC), Arbeitsanschluss 2 (A/OUT) nach Anschluss 3 (R/NO) offen
- Wirkungsweise - Handbetätigung: Nein
- Zulassungen - Nennleistung: 4 W
- Spannung Frequenz: 50 Hz
- Produkt-Art
Magnetventil
- Betriebsspannung
24 V
- Betriebsdruck (max.)
0 bar
- Gehäusematerial
Messing
- Anschluss
Flansch
- Betriebs-Medium
Druckluft
- Betriebstemperatur
-10 bis 75 °C
- Medien-Temperatur Bereich
-10 bis 100 °C
- Herst.-Teilenr.
20074722
- Ausführung
7012
- Betriebsdruck (min.)
0 bar
- Max. Betriebstemperatur
75 °C
- Min. Betriebstemperatur
-10 °C
- Betätigung
Hubanker
- Dichtungsmaterial
FKM
- Funktion
3/2 geschlossen monostabil
- Max. Medien-Temperatur
100 °C
- Min. Medien-Temperatur
-10 °C
- Medium
Druckluft
- Nennweite
1.2 mm
- Besonderheiten
Hohlschraube
IP65
- Max. Umgebungstemperatur
75 °C
- Min. Umgebungstemperatur
-10 °C
- Wirkungsweise
Direktwirkend
- kv-Wert
0.045 m³/h
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3048148 Bürkert Magnetventil 20074722 7012 24 V Flansch Nennweite (Details) 1.2 mm Direktwirkend 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3048148 Bürkert Magnetventil 20074722 7012 24 V Flansch Nennweite (Details) 1.2 mm Direktwirkend 1 St.
Beschreibung
Das Ventil 7012 ist ein direktwirkendes Hubankerventil. Zur Erhöhung der Druck- und Leckagesicherheit sind Stopfen und Kernführungsrohr miteinander verschweißt. Entsprechend der Applikation stehen unterschiedliche Gehäuse- und Dichtwerkstoffkombinationen zur Verfügung. Eine Bürkert-spezifische Flanschausführung (SFB) ermöglicht die platzsparende Anreihung von Ventilen auf einer Mehrfachanschlussplatte. Das Programm wird ergänzt durch explosionsgeschützte Ausführungen. Für eine flexible Schlauchanschlusstechnik können Push-In Fittings gewählt werden. Für den einfachen Direktanbau an einen pneumatischen Antrieb ist ein Banjo-Anschluss mit Hohlschraube die ideale Lösung. Eine optionale Handbetätigung ermöglicht eine schnelle Inbetriebnahme und optimale Wartung. In Verbindung mit einem Stecker nach Industriestandard Form B oder nach DIN EN 17301-803 Form C erfüllen die Ventile die Schutzart IP65.
Hinweise
Der kv-Wert gibt den Wasserdurchfluss durch ein Ventil in Liter pro Minute bei einem Druck von knapp 1 Bar und einer Wassertemperatur im Bereich von 5 - 30 °C an. Der QNn-Wert ist die Maßangabe für Gase in Liter pro Minute.
