Name: Bürkert Magnetventil 89404 0255 24 V 1 St.
Brand: Bürkert
SKU: 3046888
Availability: InStock

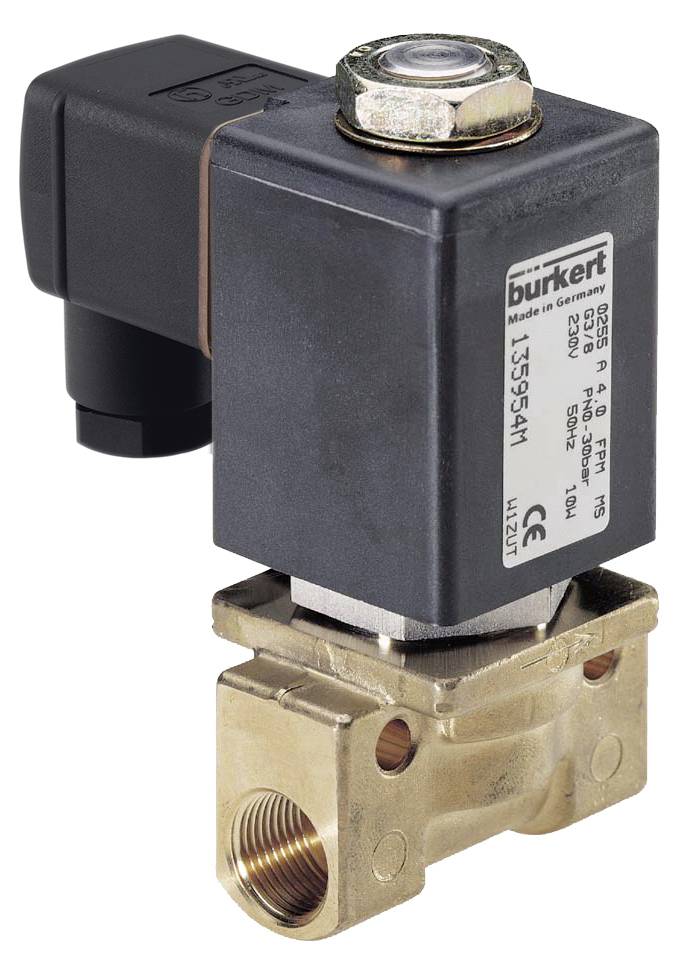

Elektromagnetventil der Marke Bürkert, Modell 5525. Messingkörper mit schwarzem Magnet, verwendet für Flüssigkeits- und Gasregelung.

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Mi., 21. Okt.

3 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Verkauf und Versand durch Conrad Electronic

Anzahl

Stück

Gesamt (180,00 € / Stück)

180,00 €

zzgl. MwSt.

Kostenfreier Versand

nur 29,90 €

Nur noch 3 Stück verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

2/2-Wege-Magnetventil; direktwirkend

übergestecktes Spulensystem
Kompakte Bauform, max. DN 6
Gehäuse in Messing oder Edelstahl mit Gewindeanschluss

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Dichtungsmaterial - Sitzdichtung Werkstoff Kategorie: Kunststoffe
Dichtungsmaterial - Sitzdichtung Werkstoff: PTFE (Polytetrafluorethylen)
Dichtungsmaterial - Abdichtung nach außen Werkstoff: Messing und Edelstahl
Druck & Temperatur - Temperatur Medium min: -40 °C
Druck & Temperatur - Temperatur Medium max: 180 °C
Druck & Temperatur - Temperatur Umgebung max: 55 °C
Druck & Temperatur - Nenndruck min: 0 bar
Druck & Temperatur - Rückdrucksichere Ausführung: Nein
Druck & Temperatur - Nenndruck max (Flüssigkeit): 4 bar
Elektrischer Anschluss - Gerätesteckdose im Lieferumfang: beigelegt
Elektrischer Anschluss - Gerätesteckdose Art. Nr. - Typ: 00131874 - 2508
Elektrischer Anschluss - Elektrischer Anschluss Art: Steckerbild Form A nach DIN EN 175301-803
Elektrischer Anschluss - Elektrischer Anschluss Position: in Durchflussrichtung links
Elektrischer Anschluss - Elektrischer Anschluss Anzahl Kontakte: 2 + Schutzleiter
Elektrischer Anschluss - Elektrischer Anschluss Abgangsrichtung: unten
Geräteeigenschaften - Hauptventil Funktionsprinzip: Sitzventil
Geräteeigenschaften - Schaltzeit öffnen max.: 80 ms
Geräteeigenschaften - Schaltzeit schließen max.: 30 ms
Geräteeigenschaften - Nennbetriebsart/Einschaltdauer: 100 %
Geräteeigenschaften - Ventilaufbau: Ventil komplett
Geräteeigenschaften - Anströmung: über Sitz
Geräteeigenschaften - Vakuumausführung: Ja
Geräteeigenschaften - Befestigung Art: Befestigungsbügel
Geräteeigenschaften - Antriebsart: Hubanker
Geräteeigenschaften - Operation: direktwirkend
Geräteeigenschaften - Medientrennung: Nein
Geräteeigenschaften - Schaltfunktion: on/off
Geräteeigenschaften - Schaltzeit öffnen min: 20 ms
Geräteeigenschaften - Schaltzeit schließen min: 20 ms
Geräteeigenschaften - Analyseausführung: Nein
Geräteeigenschaften - Ventileinstellung Öffnungszeit: Nein
Geräteeigenschaften - Ventileinstellung Schließzeit: Nein
Geräteeigenschaften - Ölbrennerventil: Nein
Geräteeigenschaften - Dampfausführung: Ja
Geräteeigenschaften - Hauptventil mit integriertem Sieb: Nein
Nennweite (Kv Wert) - QNn Wert (Gas): 540 l/min
Nennweite (Kv Wert) - Hauptventil Nennweite 1 (P) (mm): 4 mm
Nennweite (Kv Wert) - Kv Wert (Wasser): 0,5 m3/h
Nennweite (Kv Wert) - Hauptventil Nennweite 1 (Zoll): 5/32 Zoll
Prozess- / Leitungsanschluss - Leitungsanschluss 1 Typ: Innengewinde
Prozess- / Leitungsanschluss - Leitungsanschluss 1 Gewindebezeichnung: 1/2
Prozess- / Leitungsanschluss - Leitungsanschluss 1 Gewindeart: G
Prozess- / Leitungsanschluss - Leitungsanschluss 2 Typ: Innengewinde
Prozess- / Leitungsanschluss - Leitungsanschluss 2 Gewindeart: G
Prozess- / Leitungsanschluss - Leitungsanschluss 2 Gewindebezeichnung: 1/2
Schutzart - Schutzart IP (max. bei geeignetem Anschluss): IP65
Spannung - Batteriespannung: Ja
Spannung - Spannung min / Nennspannung: 24 V
Spannung - Spannung max / Nennspannung: 24 V
Spannung - Wechselspannung: Nein
Spannung - Gleichspannung: Ja
Spannung - Spannungstoleranz positiv: 10 %
Spannung - Spannungstoleranz negativ: 10 %
Spule (Kern) - Spulengröße: 40 mm
Spule (Kern) - Spule Beschaltung Überspannungsschutz: ohne
Spule (Kern) - Spule Beschaltung Gleichrichter: Nein
Spule (Kern) - Spule Beschaltung Freilaufdiode: Nein
Spule (Kern) - Geräuscharme Ausführung: Nein
Spule (Kern) - Spule Art: übergesteckt
Spule (Kern) - Spule Werkstoff (Umhüllung): EP (Epoxidharz)
Spule (Kern) - Thermische Isolationsklasse des Antriebs: H
Spule (Kern) - Mediumsberührtes Teil Kern Werkstoff: Edelstahl
Spule (Kern) - Mediumsberührtes Teil Stopfen Werkstoff: Edelstahl
Spule (Kern) - Bemessungsleistung DC: 12 W
Spule (Kern) - Reduzierte Leistung DC: 12 W
Werkstoffe - Hauptventil Werkstoff mediumsberührend: Messing
Werkstoffe - Ventilsitz Werkstoff: Edelstahl
Wirkungsweise - Fluidischer Leitungsanschluss Anzahl: 2
Wirkungsweise - Ventilfunktion Anzahl-Schaltstellungen: 2
Wirkungsweise - Ventilfunktion: A - in Ruhestellung geschlossen - Druckanschluss 1 (P/NC)A - in Ruhestellung geschlossen - Druckanschluss 1 (P/NC)
Wirkungsweise - Handbetätigung: Nein
Zulassungen - Nennleistung: 12 W

Produkt-Art: Magnetventil

Betriebsspannung: 24 V

Betriebsdruck (max.): 0 bar

Medien-Temperatur Bereich: -40 bis 180 °C

Herst.-Teilenr.: 89404

Max. Medien-Temperatur: 180 °C

Min. Medien-Temperatur: -40 °C

: IP65

Max. Umgebungstemperatur: 55 °C

Dokumente & Downloads

Datenblatt

Datenblatt 3046888 Bürkert Magnetventil 89404 0255 24 V 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3046888 Bürkert Magnetventil 89404 0255 24 V 1 St.

Beschreibung

Das direktwirkende Hubanker-Magnetventil Typ 0255 ist auch für hohe Drücke und hohe Temperaturen geeignet.

Hinweise

Der kv-Wert gibt den Wasserdurchfluss durch ein Ventil in Liter pro Minute bei einem Druck von knapp 1 Bar und einer Wassertemperatur im Bereich von 5 - 30 °C an. Der QNn-Wert ist die Maßangabe für Gase in Liter pro Minute.
