Camille Bauer 175316 Signalwandler 1 St. kaufen

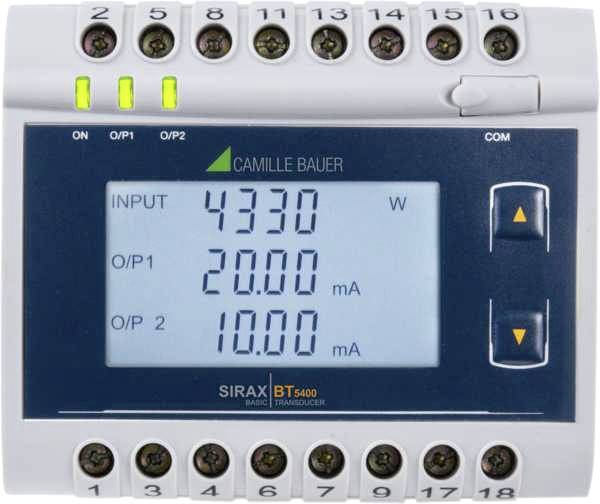

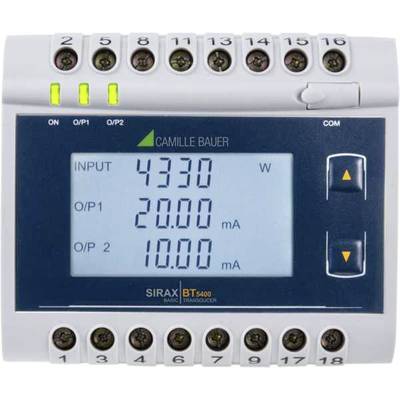

Ein digitales Messgerät zeigt 'INPUT 4330 W', 'O/P1 20.00 mA', 'O/P2 10.00 mA'. Oben sind grüne LED-Anzeigen und diverse Anschlüsse.

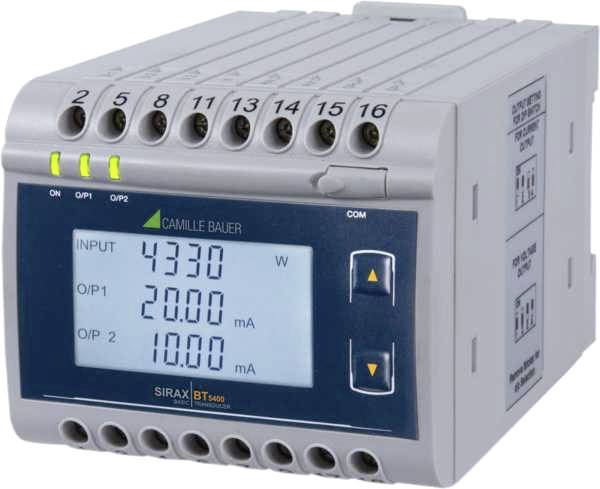

Ein elektrisches Messgerät mit Display zeigt Eingangsleistung '4330 W' und zwei Ausgangsströme '20.00 mA' und '10.00 mA'. Anschlüsse oben.

1/2

Produkt-Art

Signalwandler

Typ

175316

Abm.

(L x B x H) 106.5 x 43.75 x 65.5 mm

Anschluss

Klemme

Ausgangssignal (Spannung)

0 - 10 V

Datenblatt (PDF)

Sofort-Lieferung Di., 1. Sept.

1 Stück

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Anzahl

Stück

Gesamt (342,31 € / Stück)

342,31 €

zzgl. MwSt.

Kostenfreier Versand

nur 49,90 €

Nur noch 1 Stück verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Typ: 175316

Produkt-Art: Signalwandler

Abm.: (L x B x H) 106.5 x 43.75 x 65.5 mm

Anschluss: Klemme

Ausgangssignal (Spannung): 0 - 10 V

Ausgangssignal (Strom): 4 - 20 mA

Betriebsspannungsbereich: 60 - 300 V DC/AC

Betriebsspannung max.: 300 V DC/AC

Betriebsspannung min.: 60 V DC/AC

Eingangssignal (Spannung): 100 - 500 V

Eingangssignal (Strom): 0 - 5 A

Inhalt: 1 St.

Konfiguration: Software

Breite: 43.75 mm

Höhe: 65.5 mm

Länge: 106.5 mm

Max. Umgebungstemperatur: 45 °C

Min. Umgebungstemperatur: 0 °C

Dokumente & Downloads

Datenblatt

Datenblatt 2140414 Camille Bauer 175316 Signalwandler 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2140414 Camille Bauer 175316 Signalwandler 1 St.

Beschreibung

Messumformer für Wirk-/Schein-/Blindleistung, Phasenwinkel und Leistungsfaktor.
Der SIRAX BT5400 wird zur Messung und Umwandlung von Wirkleistung, Scheinleistung, Blindleistung, Phasenwinkel und Leistungsfaktor einphasiger oder dreiphasiger AC-Systeme mit symmetrischer oder asymmetrischer Last in ein proportionales Gleichstrom- oder Gleichspannungsausgangssignal eingesetzt.

Ausführung

Anschlussart einphasig, 3-Phase 3-Leiter gleich- oder ungleichbelastet oder 3-Phase 4-Leiter gleich- oder ungleichbelastet
Messeingang für Leistung
Nennspannung bis 500 V, Nennstrom 1 / 5 A
2 konfigurierbare analog Ausgänge linear oder mit Knick und einem Bereich unipolar von
0…20 mA / 4…20 mA oder 0…10 V oder
bipolar von -20…0 mA oder -10…0…+10 V
Schnelle Vor-Ort Programmierung durch Drucktasten oder via CB-Configurator Software
Einfache Gerätebedienung vor Ort
Klare und gut lesbare Darstellung der Messdaten über LCD-Anzeige
Flexible Kommunikation und Fernauslesung über integrierte Modbus-RTU-Schnittstelle
DIN Rail Hutschienenmontage
Grundgenauigkeit 0,2 %, Grundgenauigkeit Phasenwinkel, Leistungsfaktor 0,5 %
CB-Configurator
Mit der CB-Configurator Software lassen sich die Messwerte noch einfacher programmieren.
