Chauvin Arnoux C.A 6545 Isolationsmessgerät 500 V, 1000 V, 2500 V, 5000 V 10 TΩ kaufen

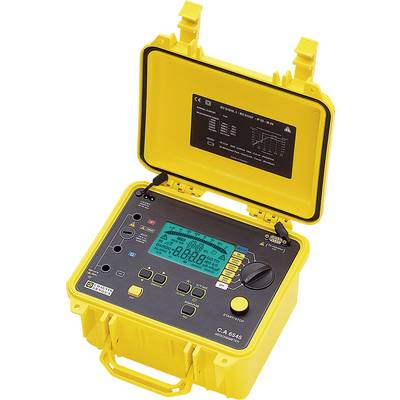

Gelbes elektrisches Messgerät in geöffnetem Zustand mit digitalem Display und verschiedenen Tasten zur Bedienung.

Unser Service für Sie

Datenblatt (PDF)

Lieferung Di., 8. Sept.

1 Stück

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (3.249,00 € / Stück)

3.249,00 €

zzgl. MwSt.

Kostenfreier Versand

nur 139,00 €

Nur noch 1 Stück verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

CA 6545 Isolationsmesser 5 kV

Robuster Isolationsmesser für anspruchsvolle Einsätze zur Messung sehr hoher Isolationswiderstände bis 10 TΩ mit Prüfspannungen bis 5 kV
Großes beleuchtetes LCD-Display mit digitaler Anzeige und Analog-Bargraph
Automatische Berechnung der Isolationsqualitätsparameter (DAR, PI, DD)
Mit 4 festen und einer einstellbaren Prüfspannung von 40 V bis 5100 V
Einstellbare Prüfdauer zur verbesserten Beurteilung einer Isolierung bei länger anliegenden Prüfspannungen
Kurvenzeichnung R(T): Automatische Speicherung von Messwerten bei Prüfungen mit programmierter Dauer
Smooth-Funktion: Glättung von instabilen Messergebnissen zur besseren Ables- und Auswertbarkeit

Technische Daten

Einstellbare Prüfspannung: 40 V bis 5100 V in Schritten zu 10 V bzw. 100 V

Produkt-Art: Isolationsmessgerät

Prüfspannung: 500 V
1000 V
2500 V
5000 V

Messfunktion: Isolationswiderstand

: Werksstandard (ohne Zertifikat)

Messbereich Widerstand: 10 kΩ - 10 TΩ

: IP53

Spannungs-Versorgung (Details): 85-256 V/50 - 60 Hz

Abm.: (L x B x H) 25 x 18 x 27 cm

Gewicht: 4.3 kg

Anzeige-Art: digital (LCD)

Isolationswiderstand (max.): 10 TΩ

Messkategorie: CAT III 1000 V

Breite: 18 cm

Höhe: 27 cm

Länge: 25 cm

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2621432 Chauvin Arnoux C.A 6545 Isolationsmessgerät 500 V, 1000 V, 2500 V, 5000 V 10 TΩ

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2621432 Chauvin Arnoux C.A 6545 Isolationsmessgerät 500 V, 1000 V, 2500 V, 5000 V 10 TΩ

Beschreibung

Beschreibung
Digitaler Isolationsmesser für 5000 V

In seinem robusten, baustellentauglichen Gehäuse ist der C.A 6545 das optimale Instrument für die quantitative und qualitative Prüfung von Isolationen. Gleichzeitig zum Isolationswiderstand zeigt der Prüfer auch Spannungen, Kapazitäten und Restströme an.

Technische Daten und Funktionen:
Umfassender Messbereich: 10 kΩ bis 10 TΩ
Vier vorgegebene Prüfspannungen: 500, 1000, 2500 und 5000 V
Prüfspannung von 40 V bis 5100 V in 10 V- bzw. 100 V-Schritten programmierbar
Großformatige, beleuchtete LCD-Anzeige für Zahlenwerte und Bargraph
Qualitativer Isolationstest mit automatischer Berechnung der Parameter DAR, PI, DD und Aufzeichnung der Kurve R(t)
Zahlreiche Funktionen: Programmierbare Prüfdauer, Begrenzung der Prüfspannung auf ungefährliche Werte, Smooth, programmierbare Alarme usw.
Stromversorgung: NiMH-Akkus für ca. einen Monat Betriebsdauer bei 10 DAR- und 5 PI-Messungen pro Tag
Installationskategorie: IEC 61010-1 CAT III 1000 V oder CAT I 2500 V und IEC 61557
Abmessungen: 270 x 250 x 180 mm; Gewicht: 4,3 kg

Lieferumfang

1 Transporttasche
2 Sicherheits-Hochspannungsleitungen mit HS-Stecker und HS-Krokodilklemme (rot/blau
3m)
1 geschützte Sicherheits-Hochspannungsleitung mit HS-Stecker mit Rückkontakt und HS-Krokodilklemme (schwarz
3m)
1 geschützte Sicherheits-Hochspannungsleitung mit HS-Stecker und HS-Stecker mit Rückkontakt (blau
35cm)
1 Netzanschlusskabel 1,8 m
8 vereinfachte Bedienungsanleitungen
1 USB-Stick mit Bedienungsanleitungen
