Counttec ZPA ZPA Drehstromzähler digital 60 A MID-konform: Ja 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Drehstromzähler
Laststrom
60 A
Anzeige
digital
Eichung
Geeicht
Zählerart
Drehstromzähler
Datenblatt (PDF)
Anzahl
Gesamt (88,23 € / Stück)
88,23 €
zzgl. MwSt.
Nur noch 6 Stück verfügbar
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details

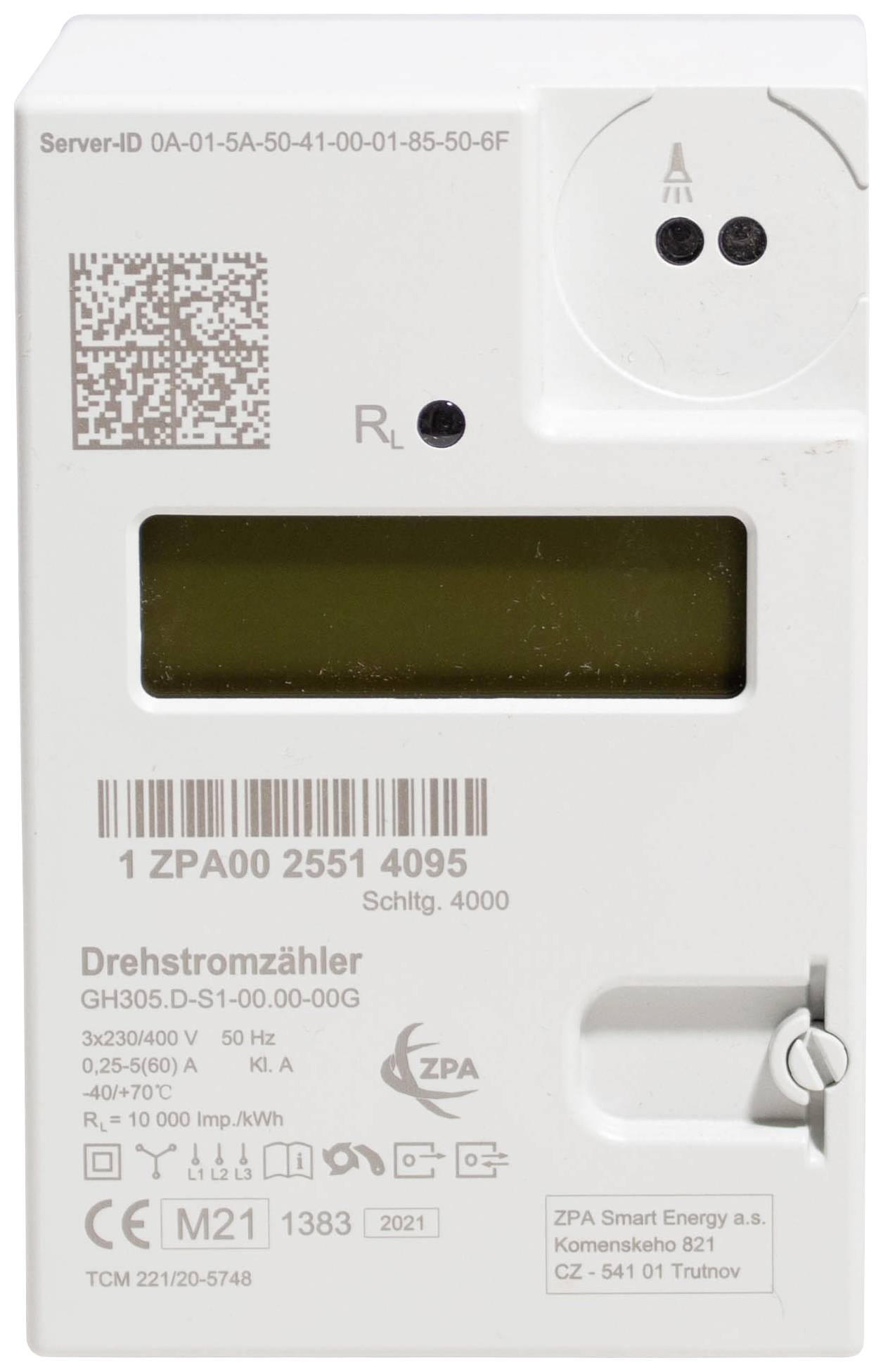

Elektronischer Haushaltszähler
- Stecktafelmontage
Technische Daten
- Genauigkeitsklasse: A oder B nach EN 50470-1, 50470-3
- Nennspannung: Un 3×230/400 V, Vierleiteranschluss
- Referenzfrequenz: 50 Hz
- Maximalstrom (Imax): 60 A
- Referenzstrom (Iref): 5 A
- Übergangsstrom (Itr): 0,5 A
- Minimalstrom (Imin): 0,1 A
- Anlaufstrom (Ist): 15 mA
- Stromsensor: Shunt
- Typ der gemessenen Energie: Wirkenergie
- Anschlussart (direkt oder indirekt): direkt
- LCD-Stelligkeit – Energieanzeige: 6 Stellen
- Energieauflösung im LCD: 1 kWh
- Ziffernhöhe der Energieangaben: 8 mm
- Signalisierung des Energieflusses und dessen Richtung: JA
- Indikation der Magnetbeeinflussung: JA, mittels des Statuswortes
- Indikation des aus der BKE ausgedrehten Plombierstiftes: JA, mittels des Statuswortes
- Hintergrundbeleuchtung: JA
- Temperaturbereich für lesbares LCD: -40 °C / +70 °C
- Tarifzahl: 0 oder 2
- Tarifansteuerung: intern
- Datum und Uhrzeit: RTC
- Betriebstemperatur: -40 °C / +70 °C
- Lagertemperatur: -40 °C / +75 °C
- Isolierung des geschlossenen Gerätes: Schutzklasse II
- Schutzgrad: IP 53
- Beständigkeit gegen Magnetfeld des permanenten Magnets: bis 500 mT
- Mechanische Umgebung: M1
- Elektromagnetische Umgebung: E2
- Maximale Luftfeuchte: 90 %, ohne Kondensierung
- Plombierstift - verhindert die Herausnahme aus der BKE: 1
- Durchmesser der Öffnung für den Plombierdraht: 2,5 mm
- Typ der Plombe: Aluminium- oder Kunststoffplombe
- Zählerart
Drehstromzähler
- Produkt-Art
Drehstromzähler
- Laststrom
60 A
- Anzeige
digital
- Eichung
Geeicht
- Betriebsspannung (Details)
3 x 230/400 V/AC
- Besonderheit
MID-konform
- Herstellerfarbe
Weiß
- Abm.
(L x B x H) 93 x 90 x 135 mm
- Gewicht
400 g
- Anlauf-Strom
15 mA
- Anlauf-Strom
15 mA
- Anzeige
LC Display 6-stellig
- Anzeigebereich
6 Stellen
- Ausführung
ZPA ZPA digital
- Eigen-Verbrauch
0.6 W
- Eigen-Verbrauch
- Wirkleistung bei Un < 0,6 W
- Scheinleistung bei Un < 8 VA
- Eigenverbrauch in Stromkreisen 0,1 VA (bei Iref)
- Frequenz
50 Hz
- Genauigkeits-Klasse
A/B
- MID-Zulassung
Ja
- Messfunktion
Wirkenergie
- Nennspannungs-Bereich
230 bis 400 V/AC
- Netzspannung (max.)
400 V/AC
- Netzspannung (min.)
230 V/AC
- Breite
90 mm
- Höhe
135 mm
- Länge
93 mm
- Strom (max.)
60 A
- Strom (min.)
0.1 A
- Strom-Bereich
0.1 bis 60 A
- Typ
ZPA
Dokumente & Downloads
Datenblatt
Datenblatt 2542995 Counttec ZPA ZPA Drehstromzähler digital 60 A MID-konform: Ja 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2542995 Counttec ZPA ZPA Drehstromzähler digital 60 A MID-konform: Ja 1 St.
Beschreibung

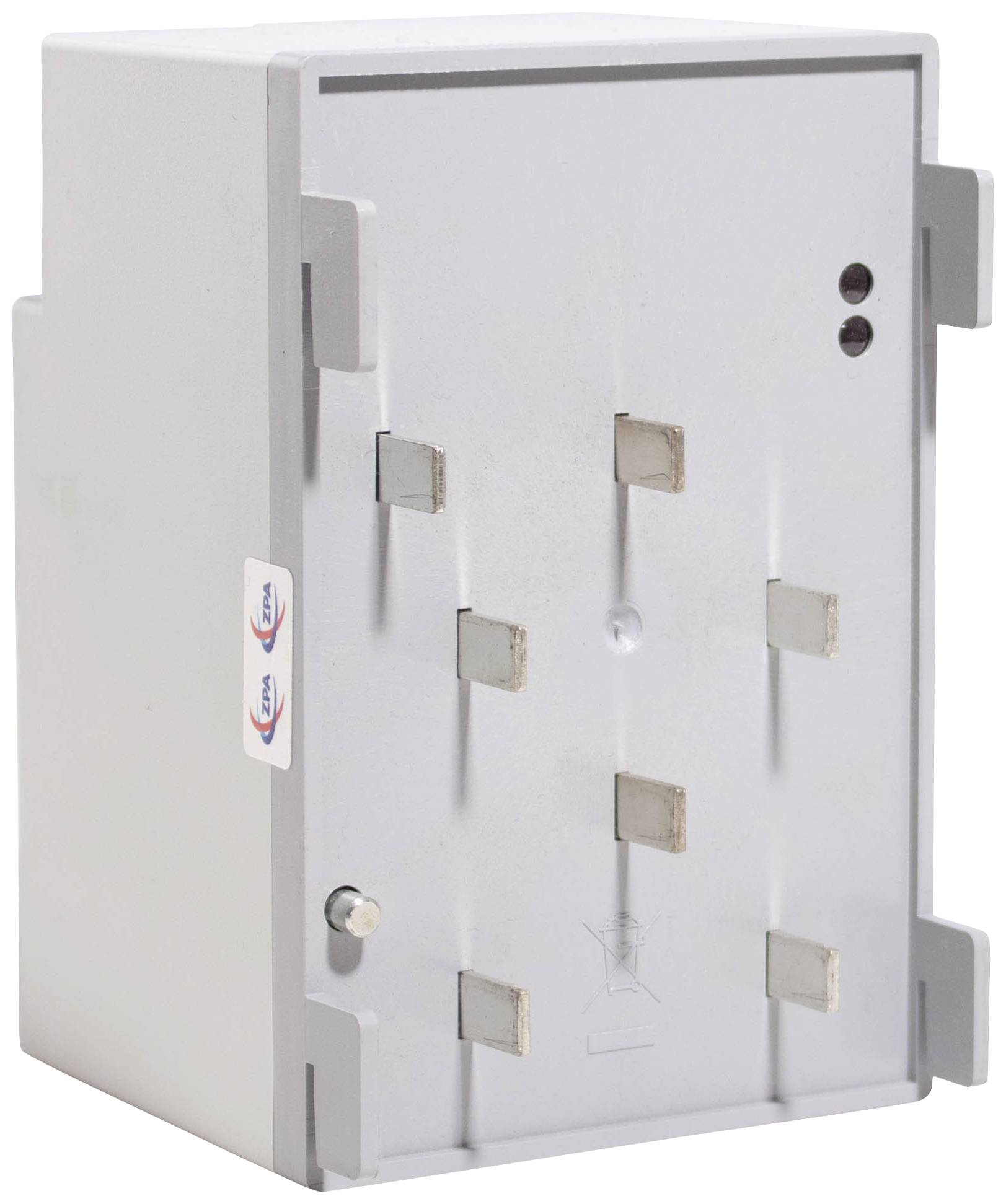

Klemmleiste – Anschluss des Messgerätes ans Netz
Das Messgerät ist mit keiner Schraubklemmleiste ausgestattet. Das Kontaktieren der Leitungen wird mittels der „Kontaktmesser“
vorgenommen, die aus der Rückwand herausragen. Als Gegenstück dient bei der Montage eine Befestigungs- und
Kontaktierungseinrichtung (BKE). Diese ist zum Anschließen ans elektrische Netz mit einer Schraubklemme ausgestattet. Je nach dem
Adaptertyp können die Stromklemmen als gebohrte Klemmen, oder Käfigzugklemmen ausgeführt werden.
Das Messgerät ist mit keiner Schraubklemmleiste ausgestattet. Das Kontaktieren der Leitungen wird mittels der „Kontaktmesser“
vorgenommen, die aus der Rückwand herausragen. Als Gegenstück dient bei der Montage eine Befestigungs- und
Kontaktierungseinrichtung (BKE). Diese ist zum Anschließen ans elektrische Netz mit einer Schraubklemme ausgestattet. Je nach dem
Adaptertyp können die Stromklemmen als gebohrte Klemmen, oder Käfigzugklemmen ausgeführt werden.
Lieferumfang
- inkl. Klemmendeckel
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
