Name: Crydom Halbleiterrelais CTRD6025 25 A Schaltspannung (max.): 600 V/AC Nullspannungsschaltend 1 St.
Brand: Crydom
SKU: 505545
Availability: SoldOut

Ein Crydom-Relaismodell mit der Bezeichnung 'CTRD6025', geeignet für 48-600 VAC und 25 Ampere, illustriert die Anschlüsse.

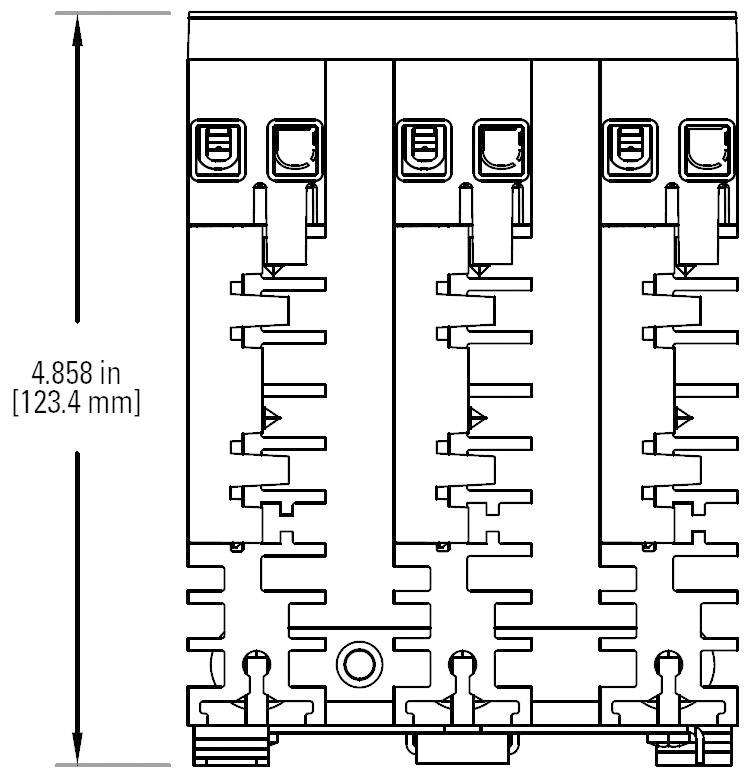

Technische Zeichnung eines dreipoligen elektrischen Schalters, Höhe 123,4 mm (4,858 Zoll), zeigt detaillierte Anschlüsse und Struktur.

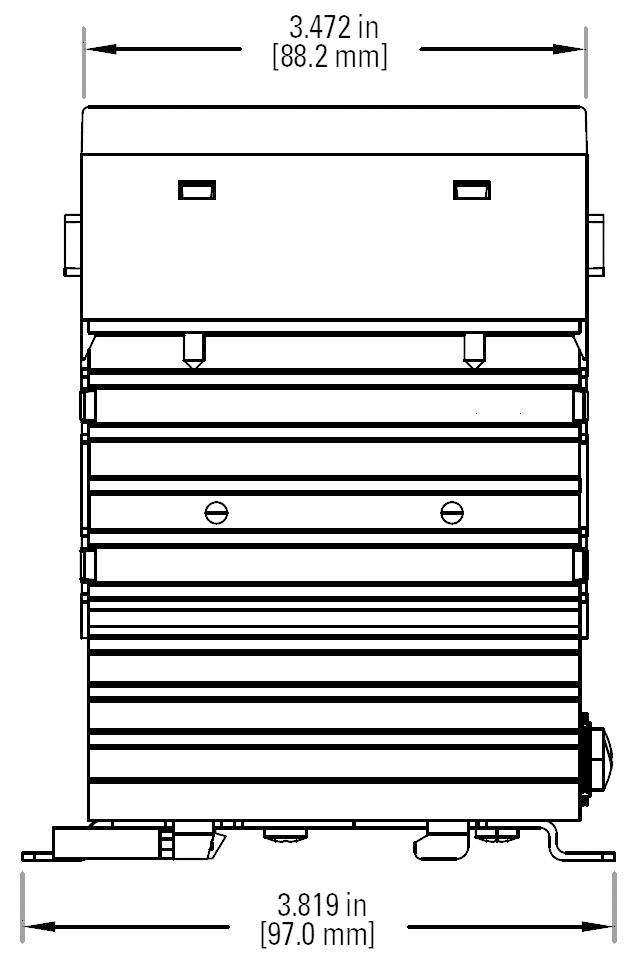

Technische Zeichnung eines Geräts mit den Maßen 3,472 Zoll (88,2 mm) Breite und 3,819 Zoll (97,0 mm) Tiefe, seitliche Ansicht.

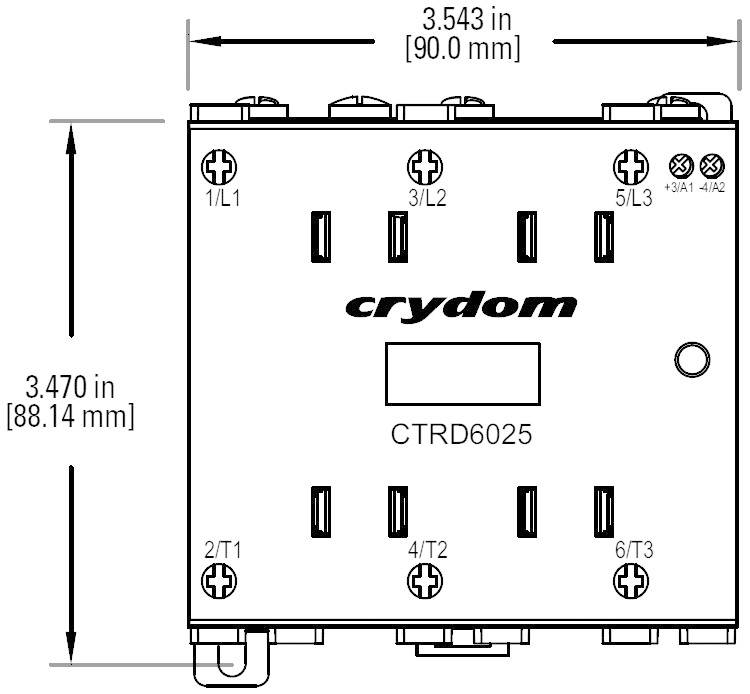

'Diagramm eines Solid-State-Relais von Crydom, Modell CTRD6025, mit Maßangaben: Breite 90,0 mm und Höhe 88,14 mm.'

1/4

Verpackungsart

Piece

Produkt-Art

Halbleiterrelais

Steuerspannung (min.)

4 V/DC

Steuerspannung (max.)

32 V/DC

Schaltspannung (max.)

600 V/AC

Datenblatt (PDF)

Nicht verfügbar

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Verkauf und Versand durch Conrad Electronic

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Gesamt (264,71 € / Stück)

264,71 €

zzgl. MwSt.

Kostenfreier Versand

nur 49,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

3-Phasen-Halbleiter-Relais CTR-Serie

Unser Service für Sie

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Verpackungsart: Piece

Produkt-Art: Halbleiterrelais

Typ: CTRD6025

Schaltungsart: Nullspannungsschaltend

Steuerspannung (min.): 4 V/DC

Steuerspannung (max.): 32 V/DC

Steuerspannungs-Bereich: 4 - 32 V/DC

Stoß-Strom (max.): 28 A

Schaltspannung (min.): 48 V/AC

Schaltspannung (max.): 600 V/AC

Last-Strom (max.): 25 A

Ausgangsspannung (max.): 600 V/AC

Ausgangsstrom (max.): 25 A

Min. Temperatur: -20 °C

Max. Temperatur: +80 °C

Breite: 91.2 mm

Höhe: 123.4 mm

Länge: 90 mm

RoHS-konform: Ja

Dauerstrom (max.): 25 A

Inhalt: 1 St.

Dokumente & Downloads

Datenblatt

Datenblatt 505545 Crydom Halbleiterrelais CTRD6025 25 A Schaltspannung (max.): 600 V/AC Nullspannungsschaltend 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 505545 Crydom Halbleiterrelais CTRD6025 25 A Schaltspannung (max.): 600 V/AC Nullspannungsschaltend 1 St.

Beschreibung

Schaltet bis zu 25 A pro Phase bei 600 V/AC. SCR-Ausgang für hohe Schaltlasten in Industrieanwendungen. Für DIN-Schienen- oder Chassis-Montage.

Lieferumfang

Integrierter Kühlkörper
DIN-Schienen-Befestigungsclip.

Hinweise

UL-Zulassung.

Beschreibung

Schaltet bis zu 25 A pro Phase bei 600 V/AC. SCR-Ausgang für hohe Schaltlasten in Industrieanwendungen. Für DIN-Schienen- oder Chassis-Montage.

Lieferumfang

Integrierter Kühlkörper
DIN-Schienen-Befestigungsclip.

Hinweise

UL-Zulassung.
