Datasensing Sicherheits-Lichtvorhang SH4 Reichweite (max.) 10 m 24 V/DC Sicherheitsklasse: 3 Anzahl Strahlen: 135 kaufen

Datasensing Sicherheits-Lichtvorhang SH4 Reichweite (max.) 10 m 24 V/DC Sicherheitsklasse: 3 Anzahl Strahlen: 135-0

Datasensing Sicherheits-Lichtvorhang SH4 Reichweite (max.) 10 m 24 V/DC Sicherheitsklasse: 3 Anzahl Strahlen: 135-1

Datasensing Sicherheits-Lichtvorhang SH4 Reichweite (max.) 10 m 24 V/DC Sicherheitsklasse: 3 Anzahl Strahlen: 135-2

1/3

Produkt-Art

Sicherheits-Lichtvorhang

Länge

35 mm

Höhe

1359 mm

Typ

SH4

Ausführung

Empfänger

Sender

Datenblatt (PDF)

Lieferung Di., 8. Sept.

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (3.436,13 € / Stück)

3.436,13 €

zzgl. 16,99 €

zzgl. MwSt.

Sperrgutzuschlag

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

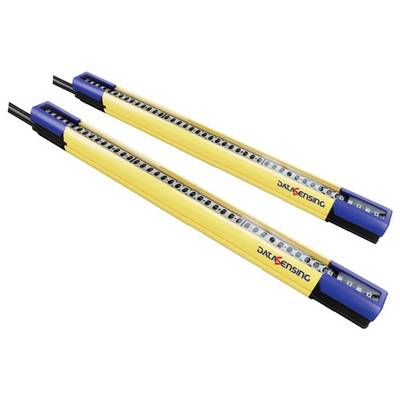

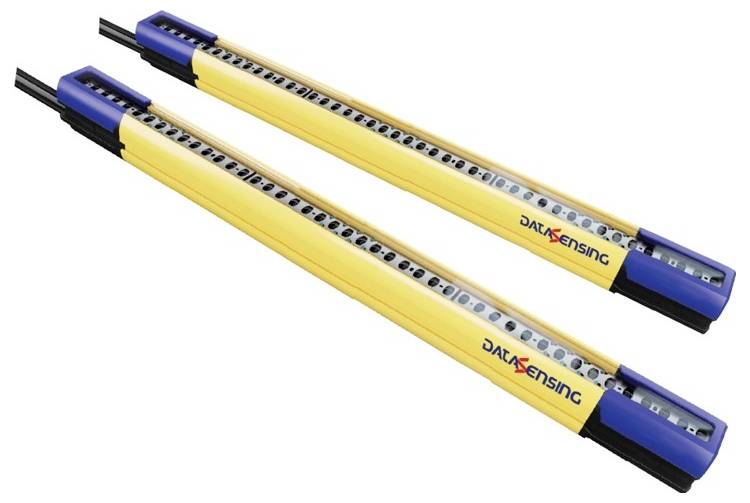

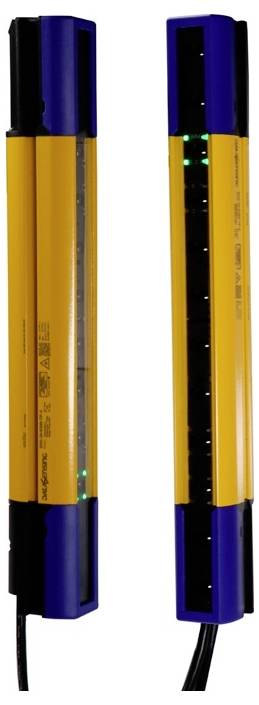

Datasensing SH4-14-1350-A-12 Sicherheits-Lichtvorhang

Erweiterte Advanced-Funktionalität (u.a. 4-Signal-Muting, Blanking und reduzierte Auflösung)
Integrierter Pointer (Laser-Ausrichthilfe)
Konfiguration drahtlos per Wi-Fi und SH4 Designer App
Keine Totzone

Unser Service für Sie

Technische Daten

Gehäuse aus lackiertem Aluminium (Gelb RAL 1003)

Produkt-Art: Sicherheits-Lichtvorhang

Typ: SH4

Ausführung: Empfänger
Sender

Anwendungsgebiet: Fingerschutz

Betriebsspannung: 24 V/DC

Betriebsspannung min.: 19.2 V/DC

Betriebsspannung max.: 28.8 V/DC

Betriebsspannungsbereich: 19.2 - 28.8 V/DC

Ansprechzeit: 20 ms

Schaltspannung (max.): 24 V/DC

Schaltstrom (max.): 500 mA

Kleinstes zu erkennendes Objekt (Durchmesser): 14 mm

Anschluss: M12, 12 polig

Sendertyp: LED Infrarot

Wellenlänge: 850 nm

Reichweite (min.): 0.2 m

Reichweite (max.): 10 m

Ausgänge: 2 x PNP

Ausgangssignal (min.): 0 V

Ausgangssignal (max.): 24 V

Ausgangsstrom: 500 mA

Zulassungen (Sensoren): CE
cULus
TÜV

Performance Level: PL e

Safety Integrity Level: SIL 3

Sicherheitskategorie: 3

Sicherheitsklasse: 3

Strahlen: 135

Strahlenabstand: 10 mm

Schutzfeldbreite (min.): 200 mm

Schutzfeldbreite (max.): 10000 mm

Höhe Aluprofil: 1359 mm

Gesamt-Höhe: 1359 mm

Inhalt: 1 St.

: IP65
IP67

Länge: 35 mm

Breite: 40 mm

Höhe: 1359 mm

Abm.: (L x B x H) 35 x 40 x 1359 mm

Min. Temperatur: -30 °C

Max. Temperatur: 55 °C

Nennspannung: 24 V/DC

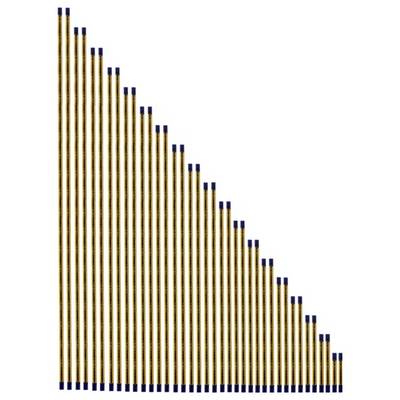

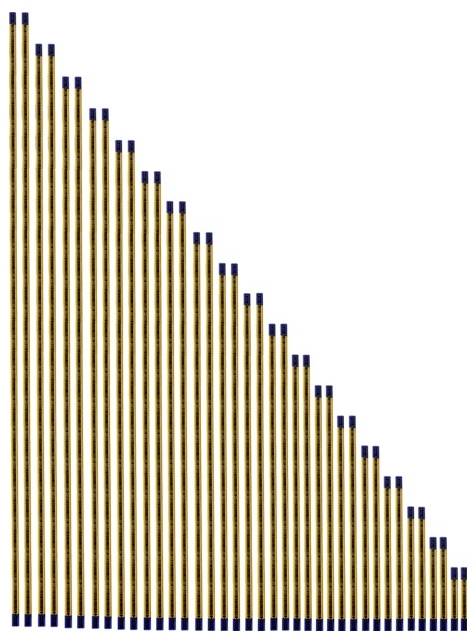

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Breite

Schutzart

Reichweite (max.)

Höhe

Datasensing Sicherheits-Lichtvorhang SH4 Reichweite (max.) 10 m 24 V/DC Sicherheitsklasse: 3 Anzahl Strahlen: 135

Bestell-Nr.:3760191

Dieser Artikel

40 mm

IP65IP67

10 m

1359 mm

Datasensing Sicherheits-Lichtvorhang SH4 Reichweite (max.) 10 m Schutzfeldhöhe 300 24 V/DC Sicherheitsklasse: 3 Anzahl Strahlen: 30

Bestell-Nr.:3760184

40 mm

IP65IP67

10 m

309 mm

Datasensing Sicherheits-Lichtvorhang SH4 Reichweite (max.) 10 m Schutzfeldhöhe 450 mm 24 V/DC Sicherheitsklasse: 3 Anzahl Strahlen: 45

Bestell-Nr.:3760185

40 mm

IP65IP67

10 m

459 mm

Datasensing Sicherheits-Lichtvorhang SH4 Reichweite (max.) 10 m Schutzfeldhöhe 600 24 V/DC Sicherheitsklasse: 3 Anzahl Strahlen: 60

Bestell-Nr.:3760186

40 mm

IP67IP65

10 m

609 mm

Datasensing Sicherheits-Lichtvorhang SH4 Reichweite (max.) 10 m Schutzfeldhöhe 1050 mm 24 V/DC Sicherheitsklasse: 3 Anzahl Strahlen: 105

Bestell-Nr.:3760189

40 mm

IP65IP67

10 m

1059 mm

Datasensing Sicherheits-Lichtvorhang SH4 Reichweite (max.) 10 m Schutzfeldhöhe 1200 mm 24 V/DC Sicherheitsklasse: 3 Anzahl Strahlen: 120

Bestell-Nr.:3760190

40 mm

IP65IP67

10 m

1209 mm

Datasensing Sicherheits-Lichtvorhang SH4 Reichweite (max.) 10 m Schutzfeldhöhe 1650 mm 24 V/DC Sicherheitsklasse: 3 Anzahl Strahlen: 165

Bestell-Nr.:3760192

40 mm

IP65IP67

10 m

1659 mm

Datasensing Sicherheits-Lichtvorhang SH4 Reichweite (max.) 10 m Schutzfeldhöhe 1800 mm 24 V/DC Sicherheitsklasse: 3 Anzahl Strahlen: 180

Bestell-Nr.:3760193

40 mm

IP65IP67

10 m

1809 mm

Datasensing Sicherheits-Lichtvorhang SH4 Reichweite (max.) 10 m Schutzfeldhöhe 1950 mm 24 V/DC Sicherheitsklasse: 3 Anzahl Strahlen: 195

Bestell-Nr.:3760194

40 mm

IP65IP67

10 m

1959 mm

Datasensing Sicherheits-Lichtvorhang SH4 Reichweite (max.) 10 m Schutzfeldhöhe 300 mm 24 V/DC Sicherheitsklasse: 3 Anzahl Strahlen: 30

Bestell-Nr.:3760195

40 mm

IP65IP67

10 m

309 mm

Dokumente & Downloads

Datenblatt

Datenblatt 3760191 Datasensing Sicherheits-Lichtvorhang SH4 Reichweite (max.) 10 m 24 V/DC Sicherheitsklasse: 3 Anzahl Strahlen: 135

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3760191 Datasensing Sicherheits-Lichtvorhang SH4 Reichweite (max.) 10 m 24 V/DC Sicherheitsklasse: 3 Anzahl Strahlen: 135

Beschreibung

Der SH4-14-1350-A-12 ist ein kompakter und hochmoderner Typ 4 Sicherheits-Lichtvorhang für den Fingerschutz. Mit seinem schlanken Profil von 35 x 40 mm und der fortschrittlichen Wi-Fi-Konfiguration meistert er mühelos komplexe Automatisierungs- und Sicherheitsherausforderungen in industriellen Anwendungen.

Lieferumfang

Sicherheits-Lichtvorhang (Sender und Empfänger)
Standard-Winkelbefestigungskit (ST-KSTD)
