DEHN 472421 PAS EX 11AP M10 V2A Potentialausgleichsschiene 1 St. kaufen

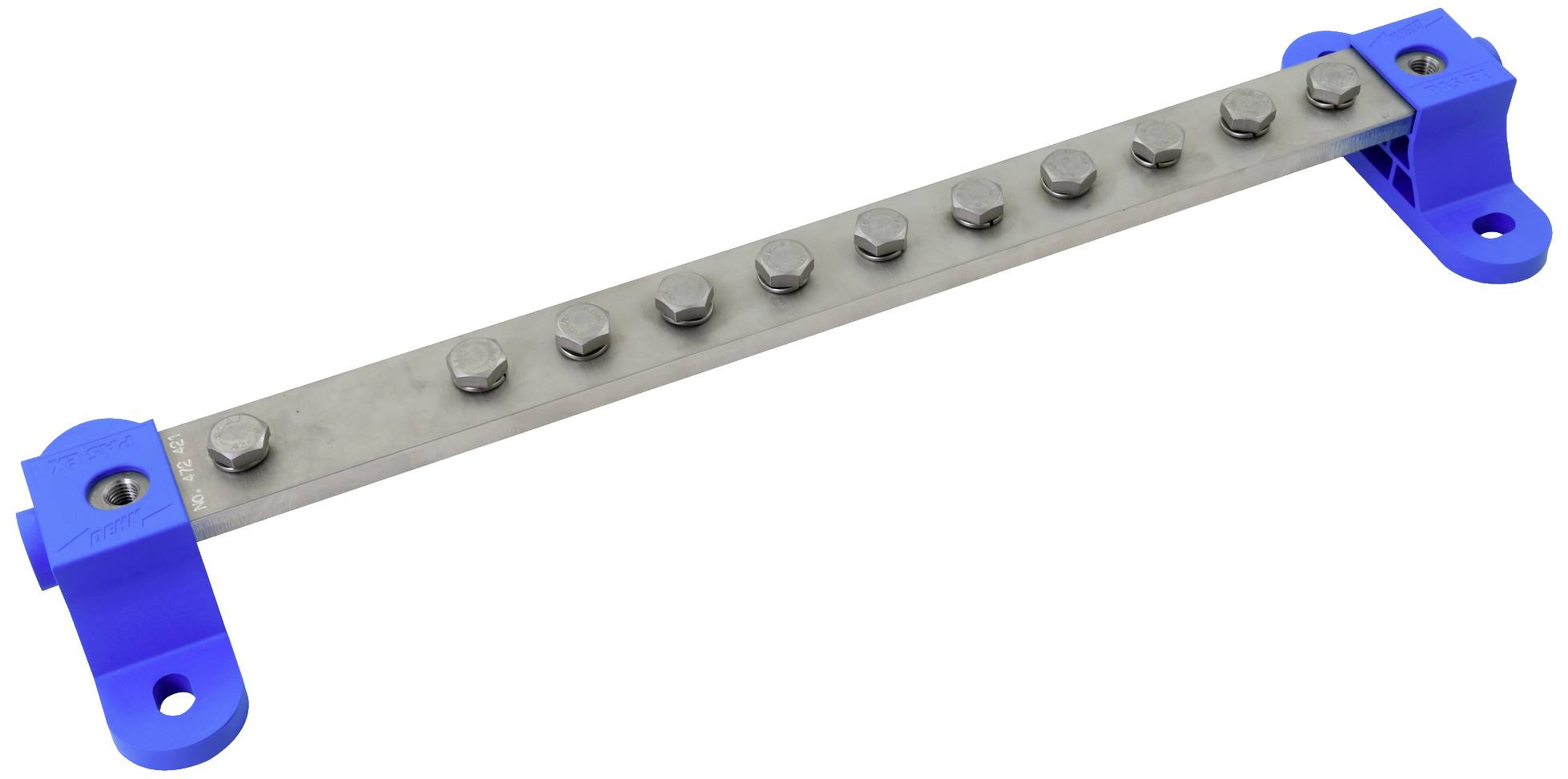

Metallschiene mit zehn Schrauben auf einer blauen Kunststoffhalterung. Sie dient zur Befestigung oder Erdung in elektrischen Anwendungen.

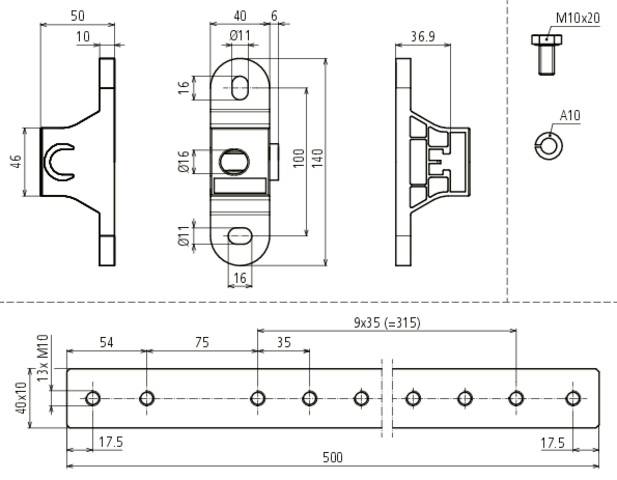

Technische Zeichnung eines Bauteils mit verschiedenen Ansichten und Abmessungen. Beinhaltet Maße, Gewindedetails und Bohrungen.

1/2

Datenblatt (PDF)

Sofort-Lieferung Do., 3. Sept.

12 Stück

Verkauf und Versand:

Elektro4000.de AGB

Anzahl

Stück

Gesamt

133,55 €

zzgl. MwSt.

5,63 €

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Lieferung Fr., 2. Okt.

Kostenfreier Versand

151,25 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

PA-Schiene f. EX-Bereich Zone 1/21 2/22 für 11x Kabelschuhanschluss

Aufbau modular, ohne Abdeckhaube, Isolator: ja, Explosionsgeprüfte Ausführung: ja, 50 mm, 140 mm, 522 mm, 11, Edelstahl 304 (V2A), unbehandelt

Technische Daten

Bauform: Aufbau modularAusführung: ohne AbdeckhaubeIsolator: jaExplosionsgeprüfte Ausführung: jaHöhe: 50 mmBreite: 140 mmLänge: 522 mmAnzahl der Anschlüsse Leitung bis 95 mm² starr: 11Werkstoff der Kontaktschiene: Edelstahl 304 (V2A)Oberfläche der Kontaktschiene: unbehandeltWerkstoff der Klemme: Edelstahl 304 (V2A)Oberfläche der Klemme: unbehandeltVerpackungseinheit: 1 StückMaße (cm): 545 × 90 × 70Bruttogewicht: 2,162 kg, Nettogewicht: 1,95 kgECLASS 7: Potenzialausgleich-Schiene (27140307)

Produkt-Art: Potentialausgleichsschiene

Herst.-Teilenr.: 472421

Abm.: (L x B x H) 522 x 140 x 50 mm

Länge: 522 mm

Breite: 140 mm

Höhe: 50 mm

Inhalt: 1 St.

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2750492 DEHN 472421 PAS EX 11AP M10 V2A Potentialausgleichsschiene 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2750492 DEHN 472421 PAS EX 11AP M10 V2A Potentialausgleichsschiene 1 St.

Information

Information 2750492 DEHN 472421 PAS EX 11AP M10 V2A Potentialausgleichsschiene 1 St.

Beschreibung

Zündfunkenfreie Ex-Potentialausgleichsschiene zum Einbinden von metallischen Leitern und Leitungen in den Blitzschutz-Potentialausgleich nach VDE 0185-305-3 (IEC 62305-3) sowie den Schutz- und Funktionspotentialausgleich nach DIN VDE 0100 Teil 410/540. Einsatz in Ex-Zonen 1 und 2 (Gase, Dämpfe, Nebel) und Ex-Zonen 21 und 22 (Stäube) Explosionsgruppe IIC (Sicherheitsfaktor 1) nach CLC 50703-2. Entspricht Temperaturklasse T4 sowie DIN EN 62561-1 (VDE 0185-561-1) Blitzstromtragfähigkeitsklasse H (100kA). Schraubensicherung gegen Selbstlockern nach VDE 0185-305-3 Beiblatt 2. Einsatz sowohl im Innenbereich als auch im Außenbereich zulässig. Um Whiskerbildung im Ex-Bereich zu vermeiden, wird der Einsatz von verzinnten Presskabelschuhen mit einer Nickelsperrschicht empfohlen. Das Produkt besitzt folgende Anschlüsse: 11x Kabelschuh (M10 x 20 mm mit Federring).
