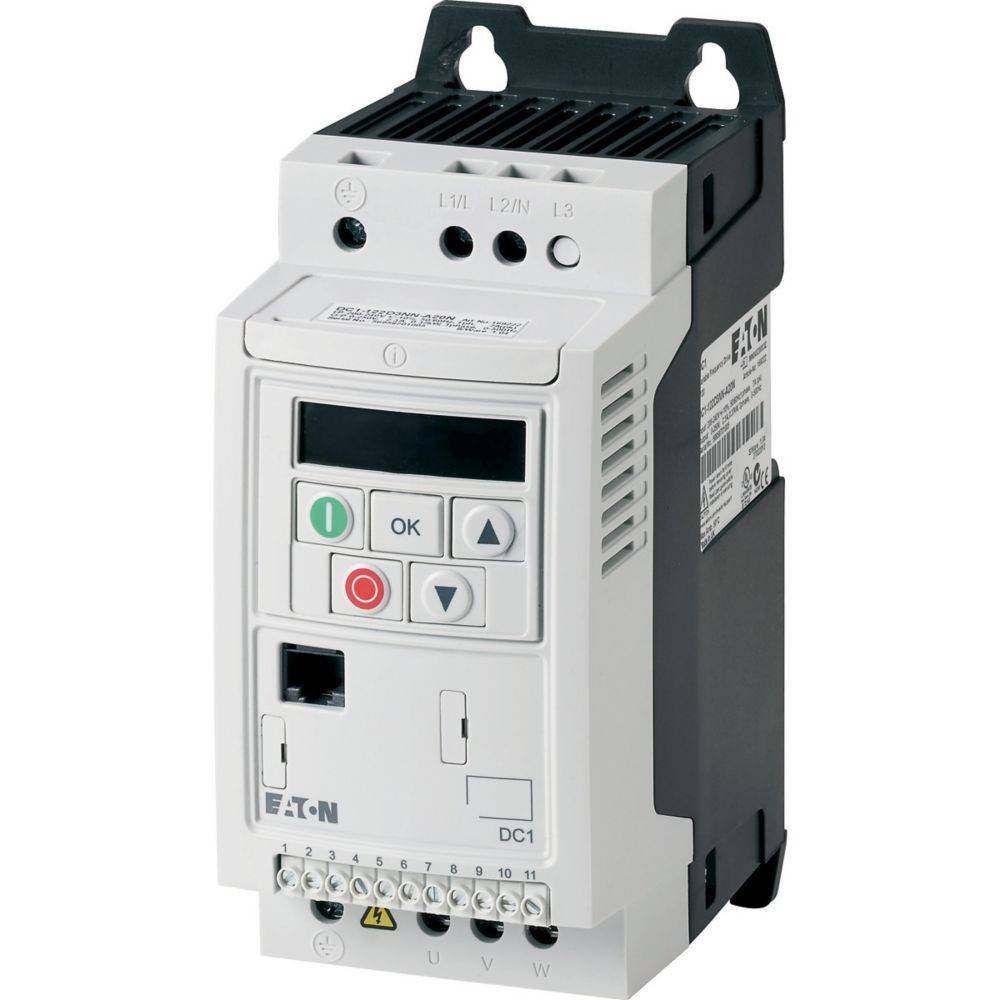

Eaton Frequenzumrichter DC1-344D1FN-A20CE1 1.5 kW 3phasig
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
20 Stück
Alternativen anzeigen
Verkauf und Versand:
Anzahl
Gesamt
€
Highlights & Details
- WEEE des Herstellers: DE92318050
Technische Daten
- Anzahl der analogen Ausgänge: 1
- Anzahl der analogen Eingänge: 2
- Anzahl der digitalen Ausgänge: 1
- Anzahl der digitalen Eingänge: 4
- Anzahl der HW-Schnittstellen seriell RS-485: 1
- Art des Umrichters: U-Umrichter
- Bremschopper integriert: Nein
- Einsatz im Industriebereich zulässig: Ja
- Einsatz im Wohn- und Gewerbebereich zulässig: Ja
- Max. Ausgangsfrequenz: 500 Hz
- Max. Ausgangsspannung: 500 V
- Mit Bedienelement: Ja
- Mit PC-Anschluss: Ja
- Netzspannung: 380 - 480 V
- Unterstützt Protokoll für CAN: Ja
- Unterstützt Protokoll für DeviceNet: Nein
- Unterstützt Protokoll für EtherNet/IP: Ja
- Unterstützt Protokoll für MODBUS: Ja
- Unterstützt Protokoll für PROFIBUS: Nein
- Unterstützt Protokoll für PROFINET IO: Nein
- Unterstützt Protokoll für sonstige Bussysteme: Ja
- Produkt-Art
Frequenzumrichter
- Ausgangsleistung (max.)
1.5 kW
- Frequenz (max.)
60 Hz
- Frequenz (min.)
50 Hz
- Netz
3phasig
- Frequenz-Bereich
50 Hz - 60 Hz
- Nennstrom
4.1 A
- Tiefe
124 mm
- Höhe
184 mm
- Breite
81 mm
IP20
- Typ
DC1-344D1FN-A20CE1
- Abm.
(B x H x T) 81 x 184 x 124 mm
- Herst.-Teilenr.
185746
81 mm
184 mm
124 mm
76.5 W
TRUE
4
1
2
1
FALSE
0
0
0
1
0
0
0
0
FALSE
FALSE
FALSE
FALSE
TRUE
FALSE
FALSE
TRUE
FALSE
FALSE
FALSE
TRUE
IP20
TRUE
FALSE
FALSE
380-480 V
50/60 Hz
FALSE
0
U-Umrichter
3
3
FALSE
TRUE
TRUE
500 Hz
1.5 kW
1.5 kW
10 %
10 %
FALSE
FALSE
TRUE
FALSE
FALSE
FALSE
FALSE
FALSE
500 V
4.1 A
FALSE
sonstige
Dokumente & Downloads
Datenblatt
Datenblatt 2307245 Eaton Frequenzumrichter DC1-344D1FN-A20CE1 1.5 kW 3phasig
Beschreibung
Eaton Frequenzumrichter 3phasig DC1-344D1FN-A20CE1
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:EatonBezeichnung:Frequenzumrichter 3phasig 400V 4.1A 1.5kW ACTyp:DC1-344D1FN-A20CE1Netzspannung:380..480 VNetzfrequenz:50/60 HzEingangsphasenzahl:3Ausgangsphasenzahl:3Max. Ausgangsfrequenz:500 HzMax. Ausgangsspannung:500 VNennausgangsstrom I2N:4,1 AMax. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung:1,5 kWMax. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung:1,5 kWLeistungsaufnahme:76,5 WRelative symmetrische Netzfrequenztoleranz:10 %Relative symmetrische Netzspannungstoleranz:10 %Anzahl der analogen Ausgänge:1Anzahl der analogen Eingänge:2Anzahl der digitalen Ausgänge:1Anzahl der digitalen Eingänge:4Mit Bedienelement:jaEinsatz im Industriebereich zulässig:jaEinsatz im Wohn- und Gewerbebereich zulässig:jaUnterstützt Protokoll für TCP/IP:neinUnterstützt Protokoll für PROFIBUS:neinUnterstützt Protokoll für CAN:jaUnterstützt Protokoll für INTERBUS:neinUnterstützt Protokoll für ASI:neinUnterstützt Protokoll für KNX:neinUnterstützt Protokoll für MODBUS:jaUnterstützt Protokoll für Data-Highway:neinUnterstützt Protokoll für DeviceNet:neinUnterstützt Protokoll für SUCONET:neinUnterstützt Protokoll für LON:neinUnterstützt Protokoll für PROFINET IO:neinUnterstützt Protokoll für PROFINET CBA:neinUnterstützt Protokoll für SERCOS:neinUnterstützt Protokoll für Foundation Fieldbus:neinUnterstützt Protokoll für EtherNet/IP:jaUnterstützt Protokoll für AS-Interface Safety at Work:neinUnterstützt Protokoll für DeviceNet Safety:neinUnterstützt Protokoll für INTERBUS-Safety:neinUnterstützt Protokoll für PROFIsafe:neinUnterstützt Protokoll für SafetyBUS p:neinUnterstützt Protokoll für BACnet:neinUnterstützt Protokoll für sonstige Bussysteme:jaAnzahl der HW-Schnittstellen seriell RS-485:1Mit optischer Schnittstelle:neinMit PC-Anschluss:jaBremschopper integriert:nein4-Quadrantenbetrieb möglich:neinArt des Umrichters:U-UmrichterSchutzart (IP):IP20Schutzart (NEMA):sonstigeHöhe:184 mmBreite:81 mmTiefe:124 mm
Eaton Frequenzumrichter 3phasig DC1-344D1FN-A20CE1: weitere Details
Frequenzumrichter, Typkenner (z. B. DIL): DC1, Bemessungsbetriebsspannung: Ue = 400 V AC, 3-phasig, 480 V AC, 3-phasig, Ausgangsspannung bei Ue: U2 = 400 V AC, 3-phasig, 480 V AC, 3-phasig, Netzspannung (50/60Hz): ULN = 380 (-10%) - 480 (+10%) V, Bemessungsbetriebsstrom bei 150% Überlast: Ie = 4,1 A, Hinweis: Bemessungsbetriebsstrom bei einer Schalthäufigkeit von 16 kHz und einer Umgebungstemperatur von +50 °C, Hinweis: Überlastzyklus für 60 s alle 600 s, Zugeordnete Bemessungsbetriebsleistung Hinweis: für normal, intern und extern belüftet, 4-polig, Drehstrom-Asynchronmotoren mit 1500 U/min 1 bei 50 Hz oder 1800 min 1 bei 60 Hz EAN: 4015081812455
Geliefert wird: Eaton (Moeller) Frequenzumrichter 3phasig 400V 4.1A 1.5kW AC DC1-344D1FN-A20CE1, Verpackungseinheit: 1 Stk., EAN: 4015081812455
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:EatonBezeichnung:Frequenzumrichter 3phasig 400V 4.1A 1.5kW ACTyp:DC1-344D1FN-A20CE1Netzspannung:380..480 VNetzfrequenz:50/60 HzEingangsphasenzahl:3Ausgangsphasenzahl:3Max. Ausgangsfrequenz:500 HzMax. Ausgangsspannung:500 VNennausgangsstrom I2N:4,1 AMax. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung:1,5 kWMax. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung:1,5 kWLeistungsaufnahme:76,5 WRelative symmetrische Netzfrequenztoleranz:10 %Relative symmetrische Netzspannungstoleranz:10 %Anzahl der analogen Ausgänge:1Anzahl der analogen Eingänge:2Anzahl der digitalen Ausgänge:1Anzahl der digitalen Eingänge:4Mit Bedienelement:jaEinsatz im Industriebereich zulässig:jaEinsatz im Wohn- und Gewerbebereich zulässig:jaUnterstützt Protokoll für TCP/IP:neinUnterstützt Protokoll für PROFIBUS:neinUnterstützt Protokoll für CAN:jaUnterstützt Protokoll für INTERBUS:neinUnterstützt Protokoll für ASI:neinUnterstützt Protokoll für KNX:neinUnterstützt Protokoll für MODBUS:jaUnterstützt Protokoll für Data-Highway:neinUnterstützt Protokoll für DeviceNet:neinUnterstützt Protokoll für SUCONET:neinUnterstützt Protokoll für LON:neinUnterstützt Protokoll für PROFINET IO:neinUnterstützt Protokoll für PROFINET CBA:neinUnterstützt Protokoll für SERCOS:neinUnterstützt Protokoll für Foundation Fieldbus:neinUnterstützt Protokoll für EtherNet/IP:jaUnterstützt Protokoll für AS-Interface Safety at Work:neinUnterstützt Protokoll für DeviceNet Safety:neinUnterstützt Protokoll für INTERBUS-Safety:neinUnterstützt Protokoll für PROFIsafe:neinUnterstützt Protokoll für SafetyBUS p:neinUnterstützt Protokoll für BACnet:neinUnterstützt Protokoll für sonstige Bussysteme:jaAnzahl der HW-Schnittstellen seriell RS-485:1Mit optischer Schnittstelle:neinMit PC-Anschluss:jaBremschopper integriert:nein4-Quadrantenbetrieb möglich:neinArt des Umrichters:U-UmrichterSchutzart (IP):IP20Schutzart (NEMA):sonstigeHöhe:184 mmBreite:81 mmTiefe:124 mm
Eaton Frequenzumrichter 3phasig DC1-344D1FN-A20CE1: weitere Details
Frequenzumrichter, Typkenner (z. B. DIL): DC1, Bemessungsbetriebsspannung: Ue = 400 V AC, 3-phasig, 480 V AC, 3-phasig, Ausgangsspannung bei Ue: U2 = 400 V AC, 3-phasig, 480 V AC, 3-phasig, Netzspannung (50/60Hz): ULN = 380 (-10%) - 480 (+10%) V, Bemessungsbetriebsstrom bei 150% Überlast: Ie = 4,1 A, Hinweis: Bemessungsbetriebsstrom bei einer Schalthäufigkeit von 16 kHz und einer Umgebungstemperatur von +50 °C, Hinweis: Überlastzyklus für 60 s alle 600 s, Zugeordnete Bemessungsbetriebsleistung Hinweis: für normal, intern und extern belüftet, 4-polig, Drehstrom-Asynchronmotoren mit 1500 U/min 1 bei 50 Hz oder 1800 min 1 bei 60 Hz EAN: 4015081812455
Geliefert wird: Eaton (Moeller) Frequenzumrichter 3phasig 400V 4.1A 1.5kW AC DC1-344D1FN-A20CE1, Verpackungseinheit: 1 Stk., EAN: 4015081812455
Hinweise
- Achtung!
Der Anschluss und die Installation eines mit Starkstrom (Drei-Phasen-Wechselstrom) betriebenen Geräts bedarf der Zustimmung des Netzbetreibers; außerdem darf dies nur durch den Netzbetreiber oder ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen vorgenommen werden.
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
