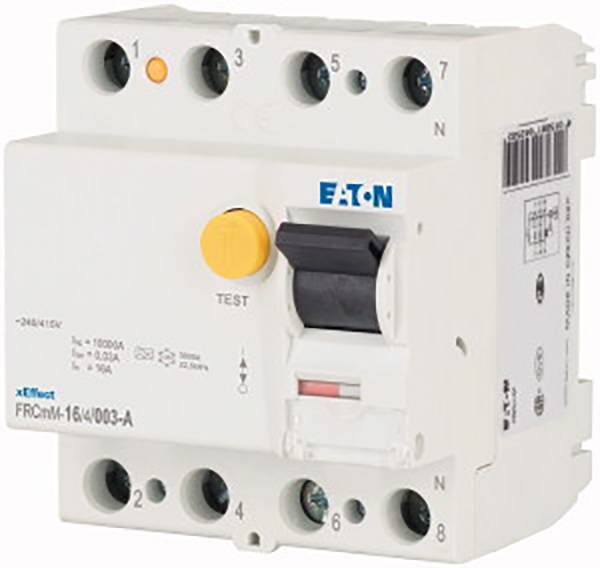

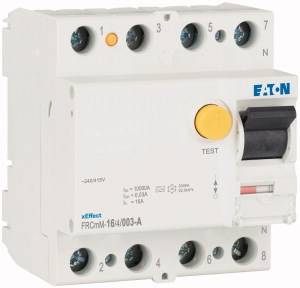

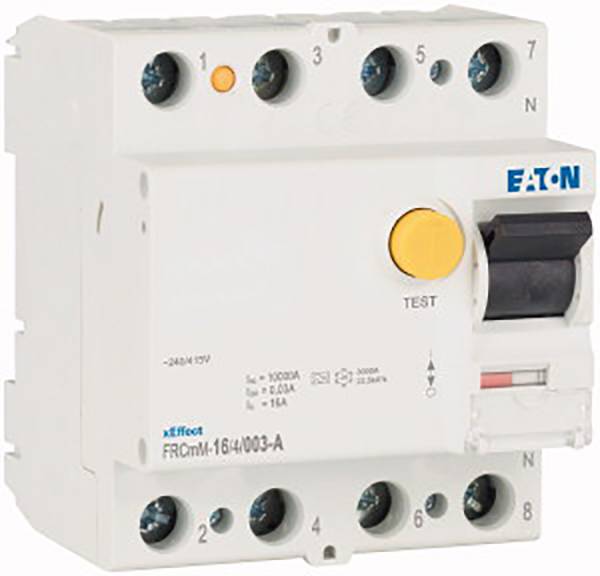

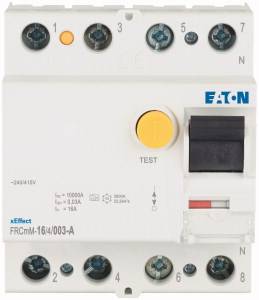

Eaton Y7-170285 FRCMM-16/4/003-A FI-Schutzschalter 3phasig A 16 A 0.03 A

Design
Spannungsunabhängiger Fehlerstromschutzschalter für industrielle und kommerzielle Anwendungen mit hohem Nennstrom
Doppel-Komfortklemme (Lift/Maul), beidseitig
Kontaktstellungsanzeige rot-grün
Die Funktion des Schalters ist lageunabhängig

Anwendungshinweise
Der Fehlerstromschutzschalter und dessen Auslösung ist netzspannungsunabhängig (VI) und ermöglicht einen Einsatz in allen Zutrittsbereichen. Der Fehlerstromschutzschalter ist geeignet um Fehlerschutz, Zusatzschutz und/ oder Brandschutz bereitzustellen. Es gelten die Anforderung der entsprechenden Errichtungsvorschrift (e.g.: IEC/EN 60364)

Prüftaste
Die Testtaste “T” ist alle 6 Monate zu betätigen. Über diesen Umstand und dessen Verantwortung ist der Anlagenbetreiber nachweislich zu informieren. Unter speziellen Bedingungen (z.B. Feuchte und/oder staubige Umgebung, Umgebungen mit verschmutzenden und/oder korrodierenden Bedingungen, Umgebungen mit hohen Temperaturschwankungen, Installationen mit Risiken von Überspannungen durch Schalten von Geräten und/oder atmosphärischer Entladungen, mobile Stromversorgungseinrichtungen), ist es empfohlen monatlich zu testen. Es gelten die Vorgaben der Errichtungsvorschrift in Bezug auf spezielle Anwendungen und Umgebungen. Wenn das Schaltgerät zeitgleich eine rote sowie gelbe LED zeigt, muss die
Testtaste gedrückt werden und die Schritte in der Montageanweisung befolgt werden.

Durch die Betätigung der Testtaste “T” wird nur die Funktion des Fehlerstrom-(FI)-Schutzschalters getestet. Dieser Test ersetzt weder die Erdungswiderstandsmessung (RE), noch die ordnungsgemäße
Schutzleiterzustandsprüfung, die gesondert durchgeführt werden müssen.
