Elektromechanik Relais Überwachungs-Relais Überwachungs-Relais, elektrische Größen

Elektronische Lastüberwachung Weidmüller AMG ELM-1F 1 St.

EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:

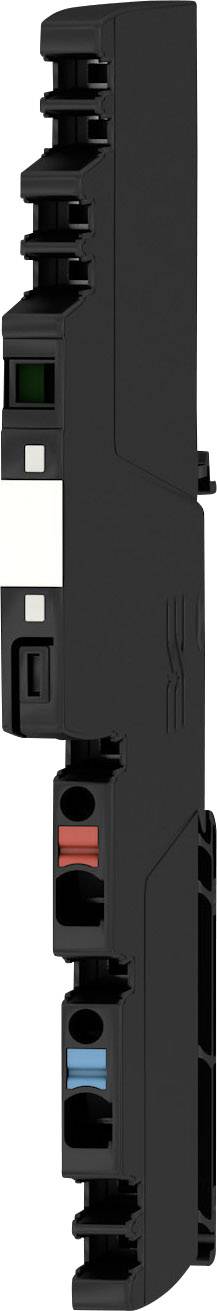

Schmale, schwarze elektronische Komponente mit mehreren Ports und farbkodierten Anschlüssen. Entworfen für technische Verbindungen.
Abbildung ähnlich
Schmale, schwarze elektronische Komponente mit mehreren Ports und farbkodierten Anschlüssen. Entworfen für technische Verbindungen.

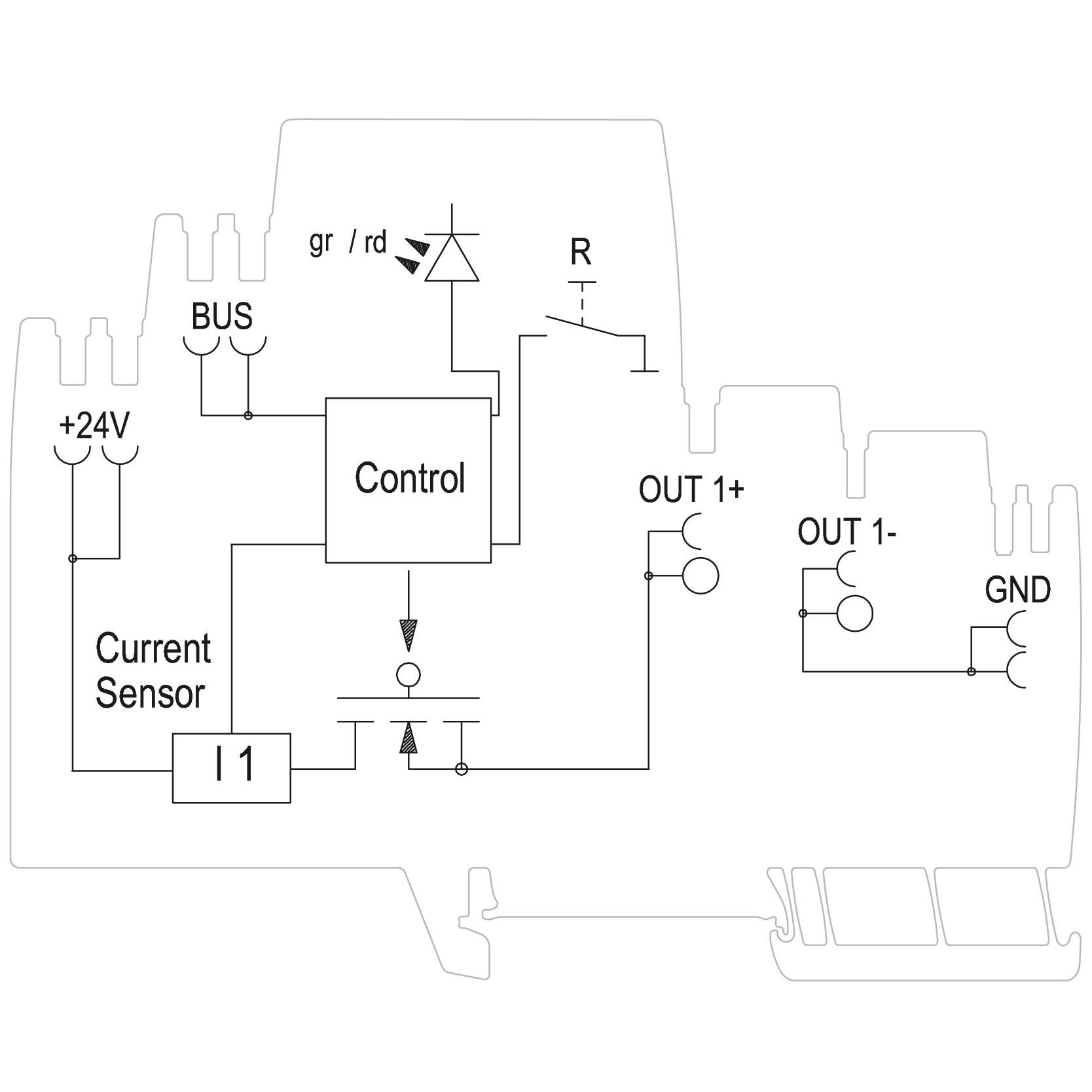

Schaltplan eines Steuergeräts mit Sensor und Ausgängen. Zeigt Stromsensor, Betriebs- und Ausgangsspannungen sowie Steuerungselemente.
1/2
Abbildung ähnlich
Produkt-Art
Elektronische Lastüberwachung
Typ
AMG ELM-1F
Anschluss
Push-In-Klemme
Schutzart
IP20
Min. Temperatur
-25 °C
Datenblatt (PDF)
Weidmüller


1 Stück
Verkauf und Versand:

Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
3
-
28,24 € €
5
1% = 0,27 €
27,97 € €
10
2% = 0,57 €
27,67 € €
50
4% = 1,13 €
27,11 € €
100
5% = 1,42 €
26,82 € €
200
7% = 1,99 €
26,25 € €
500
9% = 2,57 €
25,67 € €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €

Anzahl

Gesamt (28,53 € / Stück)
€
Nur noch 1 Stück verfügbar

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot
Conrad Electronic
AGB & Rückgaberichtlinien


5 Stück

Versand

€

zzgl. MwSt.
Rechtliche Bedenken melden
  • Highlights & Details
  • Technische Daten
  • Varianten
  • Dokumente & Downloads
  • Beschreibung
  • Wird oft zusammen gekauft

Highlights & Details

Elektronische Lastüberwachung

  • DC, 24 V, 1 A
Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen) - Klicken Sie hier.

Technische Daten

  • Eingangsspannungsbereich DC: 18…30 V DC
  • Stromaufnahme (Leerlauf): 25 mA
  • Stromaufnahme (Volllast): IOUT +30 mA
  • Conformal Coating: Nein
  • Relais zum Freischalten des Ausgangs: Nein
  • Verlustleistung Leerlauf: 415 mW
  • Verlustleistung Nennlast: 469 mW
  • Überspannungskategorie: III
  • Überspannungsschutz Eingang, Ausgang, Bus: Surpressor Diode
  • Anzahl Klemmen: 2 (+ / -)
  • Schraubendreherklinge: 0,6 x 3,5
  • LED Grün: Betrieb (störungsfrei)
  • LED Rot: Lastüberwachung ist abgeschaltet, Lastüberwachung hat ausgelöst (blinkend), Interner Fehler (schnell blinkend)
Produkt-Art

Elektronische Lastüberwachung

Typ

AMG ELM-1F

Anschluss

Push-In-Klemme

IP20

Min. Temperatur

-25 °C

Max. Temperatur

+55 °C

Breite

6.1 mm

Höhe

125 mm

Tiefe

96.5 mm

Abm.

(B x H x T) 6.1 x 125 x 96.5 mm

Inhalt

1 St.

Gewicht

40 g

AWG max.

12

AWG min.

26

Herstellerfarbe

Schwarz

Nennspannung

24 V/DC

Nennstrom

1 A

Querschnitt flexibel (max.)

2.5 mm²

Querschnitt starr (max.)

2.5 mm²

Querschnitt flexibel (min.)

0.14 mm²

Querschnitt starr (min.)

0.14 mm²

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)


Elektronische Lastüberwachung Weidmüller AMG ELM-1F 1 St.
Elektronische Lastüberwachung Weidmüller AMG ELM-1F 1 St.

1605432


Dieser Artikel
Elektronische Lastüberwachung Weidmüller AMG ELM-2F 1 St.
Elektronische Lastüberwachung Weidmüller AMG ELM-2F 1 St.

1605433


Elektronische Lastüberwachung Weidmüller AMG ELM-4F 1 St.
Elektronische Lastüberwachung Weidmüller AMG ELM-4F 1 St.

1605434


Elektronische Lastüberwachung Weidmüller AMG ELM-6F 1 St.
Elektronische Lastüberwachung Weidmüller AMG ELM-6F 1 St.

1605435


Elektronische Lastüberwachung Weidmüller AMG ELM-8F 1 St.
Elektronische Lastüberwachung Weidmüller AMG ELM-8F 1 St.

1605436


Elektronische Lastüberwachung Weidmüller AMG ELM-10F 1 St.
Elektronische Lastüberwachung Weidmüller AMG ELM-10F 1 St.

1605437


Elektronische Lastüberwachung Weidmüller AMG ELM-6 1 St.
Elektronische Lastüberwachung Weidmüller AMG ELM-6 1 St.

1605443


Elektronische Lastüberwachung Weidmüller AMG ELM-12 1 St.
Elektronische Lastüberwachung Weidmüller AMG ELM-12 1 St.

1605444


Elektronische Lastüberwachung Weidmüller AMG ELM-6D CO 1 St.
Elektronische Lastüberwachung Weidmüller AMG ELM-6D CO 1 St.

1605445


Elektronische Lastüberwachung Weidmüller AMG ELM-10D CO 1 St.
Elektronische Lastüberwachung Weidmüller AMG ELM-10D CO 1 St.

1605446



Dokumente & Downloads

Datenblatt

Datenblatt 1605432 Elektronische Lastüberwachung Weidmüller AMG ELM-1F 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1605432 Elektronische Lastüberwachung Weidmüller AMG ELM-1F 1 St.

Beschreibung

Der effiziente Betrieb von Maschinen und Anlagen erfordert ausfallsichere und wartungsfreundliche Steuerstromverteilungen, die zeit- und platzsparend installierbar sind.
Mit dem neuen maxGUARD-System werden die bisher separat verbauten Reihenklemmen zur Potentialverteilung in den Ausgängen der elektronischen Lastüberwachungen zum integralen Bestandteil einer 24-V-DC-Steuerstromverteilung.
Die neuartige Kombination von Lastüberwachung und Potentialverteilung spart Zeit bei der Installation, erhöht die Ausfallsicherheit und verringert den Platzbedarf auf der Tragschiene um 50 Prozent.

Ausführung

  • Ausstattung: DC, 24 V

Beschreibung

Der effiziente Betrieb von Maschinen und Anlagen erfordert ausfallsichere und wartungsfreundliche Steuerstromverteilungen, die zeit- und platzsparend installierbar sind.
Mit dem neuen maxGUARD-System werden die bisher separat verbauten Reihenklemmen zur Potentialverteilung in den Ausgängen der elektronischen Lastüberwachungen zum integralen Bestandteil einer 24-V-DC-Steuerstromverteilung.
Die neuartige Kombination von Lastüberwachung und Potentialverteilung spart Zeit bei der Installation, erhöht die Ausfallsicherheit und verringert den Platzbedarf auf der Tragschiene um 50 Prozent.

Ausführung

  • Ausstattung: DC, 24 V
