ERNI 374002 Hochstromverbinder 1 St. Bulk kaufen

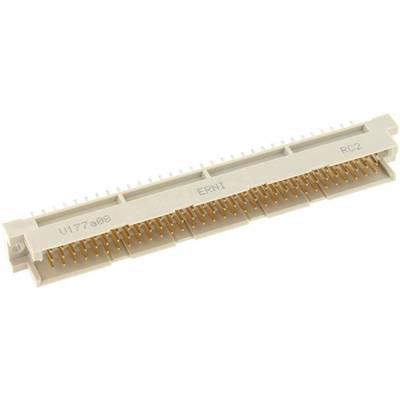

'Weiße Steckverbindung mit der Aufschrift ERNI und goldenen Pins, dient zur elektrischen Verbindung in elektronischen Geräten.'

Abbildung ähnlich

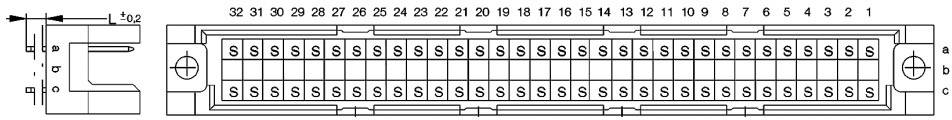

Diagramm eines Schaltkreises mit nummerierten Kontakten von 1 bis 32. Zeigt eine Draufsicht mit Anschlussbelegung und elektrischen Symbolen.

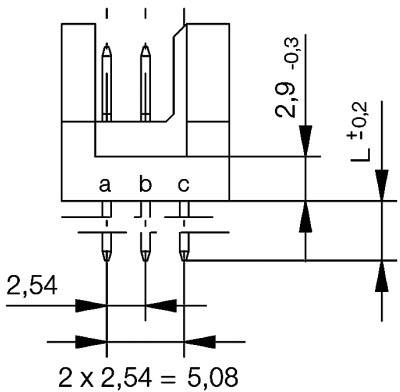

Steckerdiagramm mit drei Pins, Label 'a', 'b', 'c'. Abstand horizontal 5,08 mm, vertikal 2,9 mm. Markierungen zeigen Toleranzen.

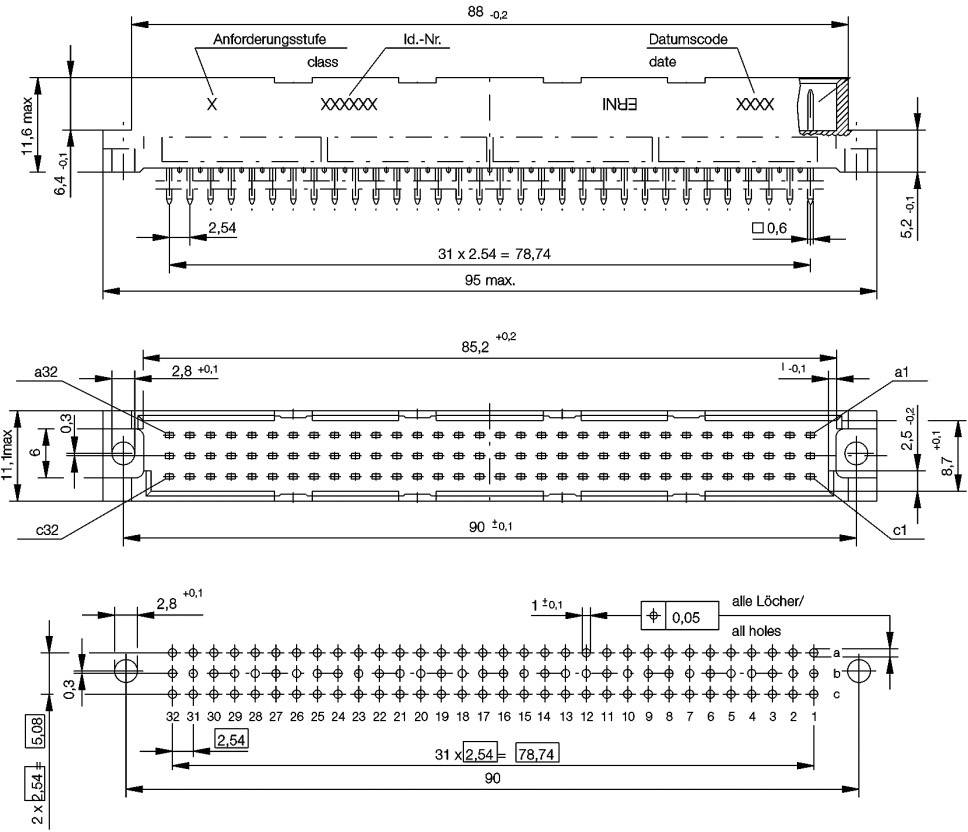

Technische Zeichnung eines Steckverbinders mit konkreten Maßen, Lochplänen und Beschriftungen für Anforderungsstufe und Datumscode.

1/4

Abbildung ähnlich

Produkt-Art

Hochstromverbinder

Bauform

Buchsenkontakt

Inhalt

1 St.

Verpackungsart

Bulk

Nennstrom

20 A

Datenblatt (PDF)

Sofort-Lieferung Di., 22. Sept.

246 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (5,87 € / Stück)

7,55 €

-22 %

5,87 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Inhalt 1 St.

Technische Daten

Abmessungen Anschlusspins:0,6 x 0,6 mmAnschluss:LötpinsAnzahl Reihen:2Art:MesserleisteAusrichtung:geradeBauform:RBetriebsstrom (Max.) bei +100°C:1,0 ABetriebsstrom (Max.) bei +70°C:1,6 ABetriebsstrom (Max.):2 A (20°C)Betriebstemperatur (Max.):125 °CBetriebstemperatur (Min.):-65 °CIsolationswiderstand (Min.):10 MΩ (100 Vdc)Kontaktwiderstand (Max.):20 mΩLebensdauer in Steckzyklen (Min.):400Länge (Anschlusspins):4 mmLöttemperatur (Max.):260 °C für 10 s (Wave)Löttemperatur Handlöten (Max.):350 °C für 3,5 sMaterial (Anschluss):Kupferlegierung, verzinntMaterial (Gehäuse):PBT GFMaterial (Steckbereich):Kupferlegierung, vergoldetMontage:LeiterplattenmontagePolzahl:64 (a + c)Rastermaß:2,54 mmSpannungsfestigkeit (Kontakt / Kontakt):1000 VeffSpannungsfestigkeit (Kontakt / Masse):1550 Veff

Verpackungsart: Bulk

Produkt-Art: Hochstromverbinder

Bauform: Buchsenkontakt

Nennstrom: 20 A

Nennstrom - gerundet: 20 A

DIN-Norm: DIN 41612

DIN-Bauform: M

Anschluss: Crimp

Herstellerfarbe: Metall

Gehäuse-Material: PA

Herst.-Teilenr.: 374002

Inhalt: 1 St.

Kontaktmaterial: Kupferlegierung

Max. Temperatur: 125 °C

Min. Temperatur: -55 °C

Typ: 374002

: 12

Durchgangs-Widerstand: 20 mΩ Ω

Güte: 1

Kontaktoberfläche Steckseite: Vergoldet

Prüfzeichen: DIN 41612

RoHS-konform: Ja

Steckzyklen: 500

Verpackungsart (Detail): Polybag

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2162885 ERNI 374002 Hochstromverbinder 1 St. Bulk

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2162885 ERNI 374002 Hochstromverbinder 1 St. Bulk

Beschreibung

Die Steckverbinderfamilie nach DIN 41612 besteht aus 13 Grundbauformen und vielen normenergänzenden Versionen. Sie ist entwickelt worden für den Einsatz in Aufbausystemen nach DIN 41494 (19" Technik). Die vielen Bauformen und die rationellen Verbindungstechniken haben diesen Steckverbindern den Einbau in den unterschiedlichsten Anwendungen ermöglicht./NL- /NL- Verbindung zwischen Steckkarten und der Rückwandverdrahtung/NL- Verbindung zwischen zwei übereinander angeordneten Leiterplatten/NL- Verbindung zu Peripheriegeräten mit Kabelgehäusen als Zubehör/NL- Als Übergabesteckverbinder für externe Schnittstellen von der Verdrahtungsseite/NL/NL
