Name: EXSYS EX-45368 PCI Express 8x seriell inkl. LP Bügel und Octopus Kabel
Brand: Exsys
SKU: 3796857
Availability: BackOrder

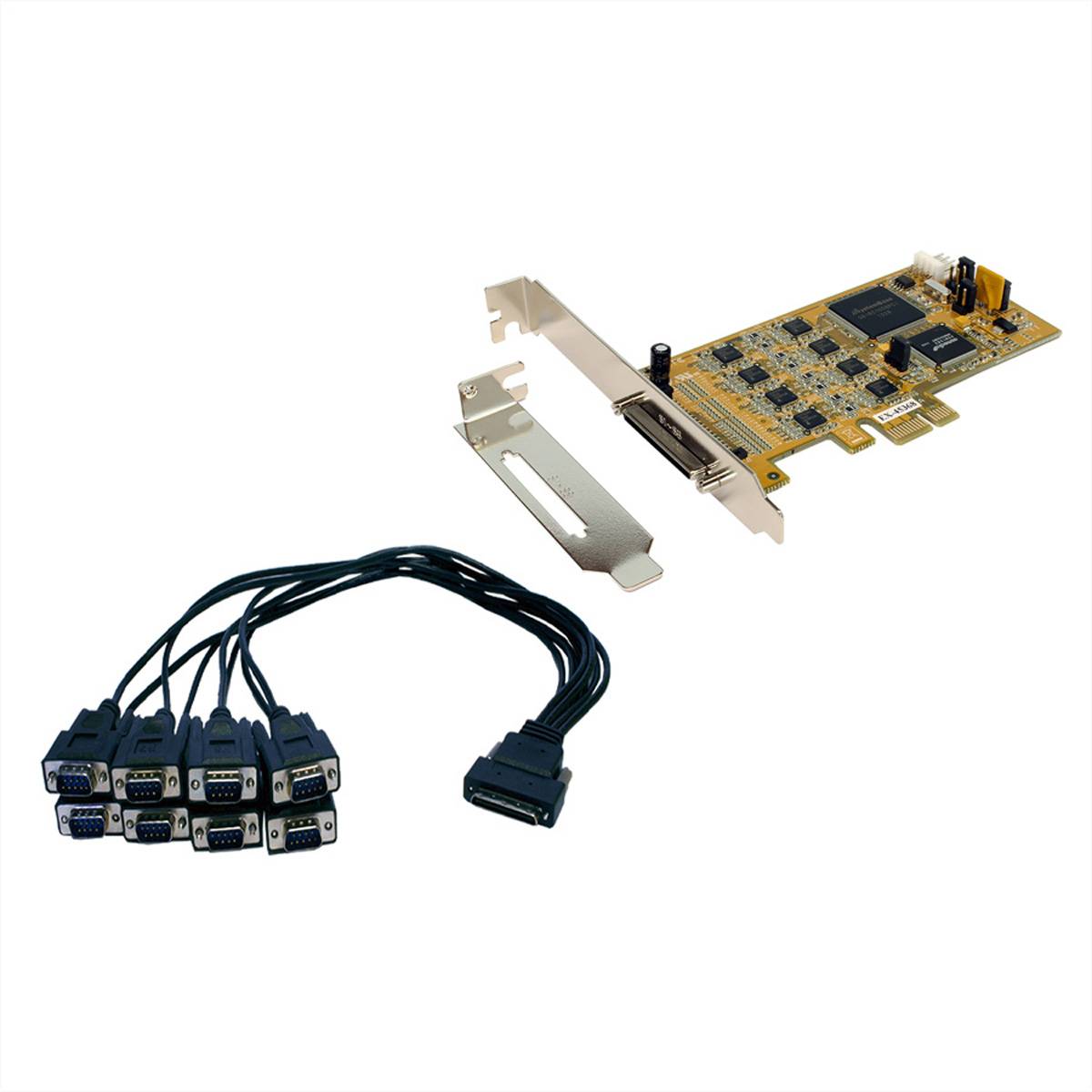

EXSYS EX-45368 PCI Express 8x seriell inkl. LP Bügel und Octopus Kabel-0

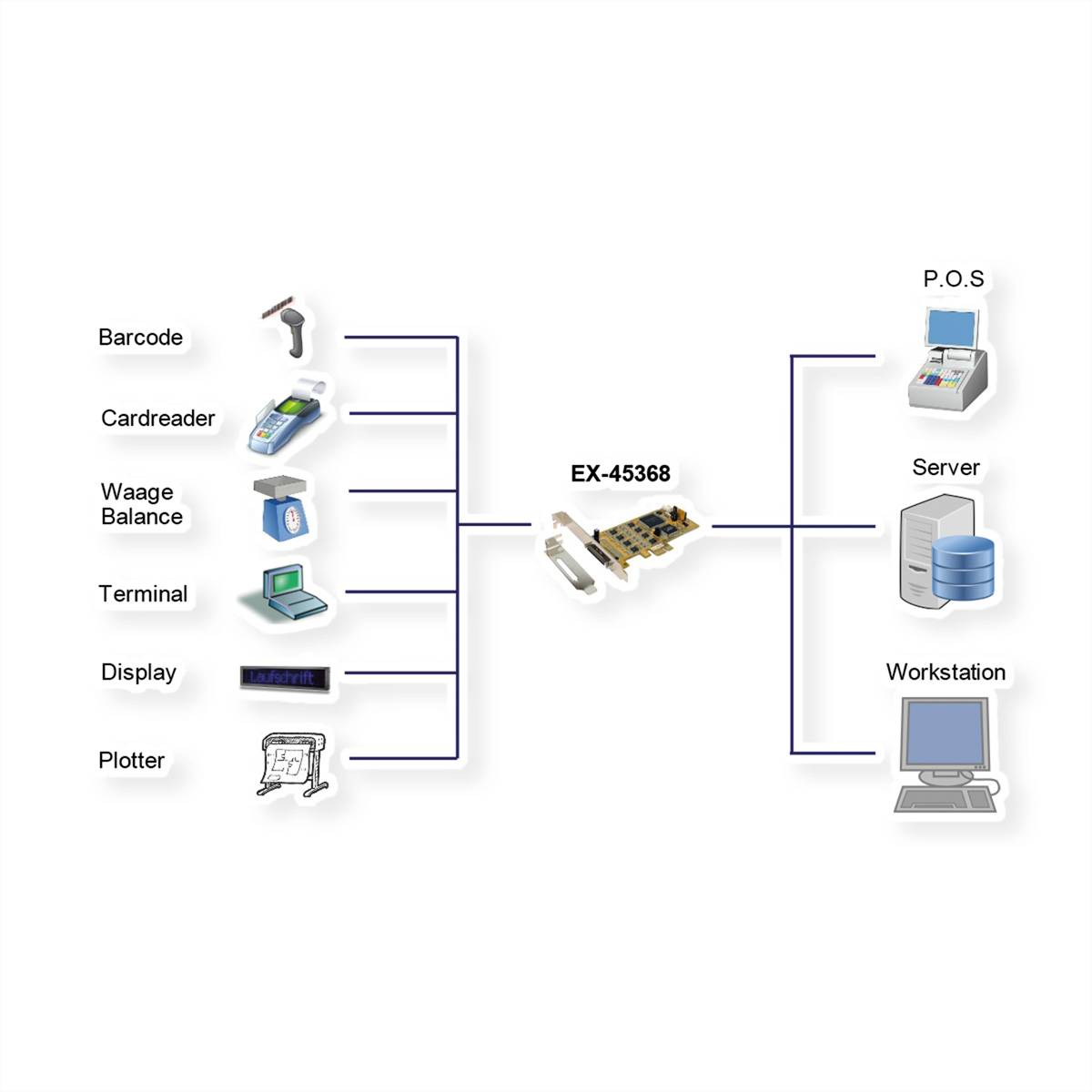

EXSYS EX-45368 PCI Express 8x seriell inkl. LP Bügel und Octopus Kabel-1

1/2

Datenblatt (PDF)

Lieferung Fr., 23. Okt.

24 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Verkauf durch Conrad ElectronicVersand durch venforce GmbH

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (437,07 € / Stück)

437,07 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Verkauf und Versand durch Conrad Electronic

Lieferung Do., 12. Nov.

Kostenfreier Versand

352,10 €

zzgl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Die EX-45368 PCIe I/O-Karte stellt acht serielle RS-232 , 422 und 485 High Performance UART 16C1050 Ausgänge zur Verfügung. ...

Stellt acht serielle RS-232, 422, 485 Ausgänge zur Verfügung
Voll PCIe Plug-and-Play kompatibel
Unterstützt die Merkmale ATATM Auto RS-485 Transmitter
Unterstützt PCIe Slot Version 1.0 bis 3.0
±15kV IEC1000-4-2 ESD Schutz für RS232 I/O's

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Produktgruppe: Schnittstellenkarten
Produkttyp: PCI-Express-Adapterkarte
Bus-System: PCI Express
Schnittstellen: 8x seriell RS-232/422/485
RS-422/485 Schnittstelle: ja
Datentransfer-Rate: 300 Baud bis 921.6KBaud
Chipsatz: SystemBase SB16C1058PCI
Anschlüsse: 1 x VHDCI68 Pin Buchse zum Anschluss vom Octopus Kabel mit 8 x 9 Pin Seriell RS-232/422/485
Bauhöhe: Full Profile
Installationsanleitung / Handbuch: ja
Verpackungshöhe: 70 mm
Verpackungsbreite: 160 mm
Verpackungstiefe: 250 mm
Paketgewicht: 0.716 kg
Bruttogewicht: 0,716

Produkt-Art: PCI-Express Karte

Anschluss A: PCIe

Tiefe: 64.2 mm

Breite: 115.3 mm

Gewicht: 1.1 kg

UKCA: nicht relevant

Betriebstemperatur: 0 - 55 °C

Eingebaut: Ja

Betriebsanleitung: Ja

Treiber enthalten: Ja

Relative Luftfeuchtigkeit in Betrieb: 5 - 95 %

Temperaturbereich bei Lagerung: -40 - 75 °C

Plug & Play: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3796857 EXSYS EX-45368 PCI Express 8x seriell inkl. LP Bügel und Octopus Kabel

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3796857 EXSYS EX-45368 PCI Express 8x seriell inkl. LP Bügel und Octopus Kabel

Beschreibung

Die EX-45368 PCIe I/O-Karte stellt acht serielle RS-232 , 422 und 485 High Performance UART 16C1050 Ausgänge zur Verfügung. Jedem Port kann unabhängig der Schnittstellen Type eingestellt werden. Sie ist entwickelt worden um acht weitere serielle Combo Ports für PC, kleine Workstation oder Server über den PCIe Bus zu erweitern. Die Karte ist voll PCIe Plug-and-Play kompatibel und hat keine Probleme mit IRQ und I/O Adressen Konflikten. Sie unterstützt die Merkmale ATATM Auto RS-485 Transmitter. Zusätzlich ist +5V oder +12V auf Pin 9 des seriellen RS-232 Steckers konfigurierbar für ein POS System (Power over System). Zusätzlich wir ein Low Profile Bügel mitgeliefert für schmale PC Gehäuse.

Ausführung

Schnittstelle: 8 x RS-232 V.24, RS-422/485 - unabhängige Modus-Auswahl
FIFO Buffer: 16C1050 mit 256Byte
±15kV IEC1000-4-2 ESD Schutz für RS232 I/O's
I/O Adressen und Interrupt: wird vom System BIOS vergeben, IRQ Sharing
Daten Bits: 5, 6, 7, 8 / Stop Bits: 1, 1.5, 2 / Parity: none, even, odd, space, mark
Unterstützt ATTA TM Auto Transmitter
Unterstützt PCIe Slot Version 1.0 bis 3.0
Terminierung RS-422/485 120 Ohm kann ein– und ausgeschaltet werden
Signale RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
Signale RS-422/485:
RS-422 - 4 Draht (TXD+/-, RXD+/-) (Fullduplex)
RS-485 - 4 Draht (TXD+/-, RXD+/-) (Fullduplex)
RS-485 - 2 Draht (Data+/-, Data+/-) (Halfduplex)
Chip-Set: SystemBase SB16C1058PCI

Lieferumfang

EX-45368, Octopus Kabel, Low Profile Bügel, Treiber CD, Handbuch
