FESTO 1254040 DHPS-10-A Parallelgreifer Gehäusematerial: Aluminium-Knetlegierung 1 St.

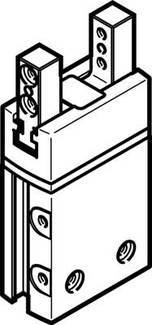

Parallelgreifer DHPS-10-A

Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-Konformität: VDMA24364-B2-L
Einbaulage: beliebig
Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
Umgebungstemperatur: 5
Werkstoff-Hinweis: RoHS konform
Baugröße: 10
Eignung zur Produktion von Li-Ionen Batterien: Metalle mit mehr als 5% Massenanteil Kupfer sind ausgeschlossen von der Verwendung. Ausgen ommen sind Leiterplatten, Leitungen, elektrische Steckverbinder und Spulen.
Produktgewicht: 67 G
Werkstoff Gehäuse: Aluminium-Knetlegierung, harteloxiert
Befestigungsart: wahlweise:
Betriebsdruck: 29
Symbol: 991894
Konstruktiver Aufbau: Hebel
Pneumatischer Anschluss: M3
Funktionsweise: doppeltwirkend
Positionserkennung: für Näherungsschalter
Führung: Gleitführung
Massenträgheitsmoment: 0.079 KGC
Max. Greifbacken-Winkelspiel ax, ay: 0.5 DEG
Max. Greifbackenspiel Sz: 0.02 MM
Wiederholgenauigkeit Greifer: 0.02 MM
Anzahl Greifbacken: 2
Greiferfunktion: Parallel
Max. Arbeitsfrequenz Greifer: 4 HZ
Min. Öffnungszeit bei 0,6 MPa 6 bar, 87 psi: 21 MS
Min. Schließzeit bei 0,6 MPa 6 bar, 87 psi: 28 MS
Max. Kraft am Greifbacken Fz statisch: 60 N
Max. Moment am Greifbacken Mx statisch: 3 NM
Max. Moment am Greifbacken My statisch: 3 NM
Max. Moment am Greifbacken Mz statisch: 3 NM
Max. Masse pro externem Greiffinger: 60 G
Werkstoff Abdeckkappe: PA
Werkstoff Greifbacken: hochlegierter Stahl rostfrei
Hub pro Greifbacken: 3 MM
Max. Austauschgenauigkeit: 0.2 MM
Rotationssymmetrie: 0.2 MM
Gesamtgreifkraft bei 0,6 MPa 6 bar, 87 psi öffnen: 80 N
Gesamtgreifkraft bei 0,6 MPa 6 bar, 87 psi schließen: 70 N
Greifkraft pro Greifbacken bei 0,6 MPa 6 bar, 87 psi öffnen: 39 N
Greifkraft pro Greifbacken bei 0,6 MPa 6 bar, 87 psi schließen: 34.5 N
Nachschmierintervall Führungselemente: 10 YUE
