FESTO 1310181 DHWS-25-A-NC Winkelgreifer Gehäusematerial: Aluminium-Knetlegierung 1 St. kaufen

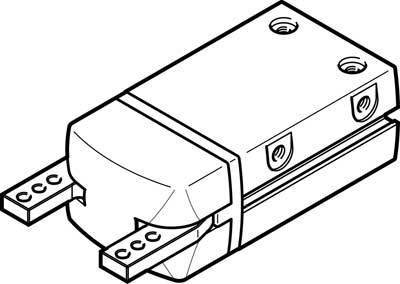

Technische Zeichnung eines rechteckigen Bauteils mit zwei hervorstehenden Metalllaschen an der Seite.

Abbildung ähnlich

10 Stück

Verkauf und Versand:

Blumenbecker Industriebedarf AGB

Anzahl

Stück

Gesamt

€

Nur noch 10 Stück verfügbar

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Kostenfreier Versand

€

zzgl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

FESTO 1310181 DHWS-25-A-NC Winkelgreifer Gehäusematerial: Aluminium-Knetlegierung 1 St.

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen) - Klicken Sie hier.

Technische Daten

Anzahl Greifbacken: 2
Baugröße: 25
Befestigungsart: wahlweise:
Innengewinde und Zentrierhülse
mit Durchgangsbohrung und Zentrierhülse
Betriebsdruck: 4 ... 8 bar
Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Einbaulage: beliebig
Funktionsweise: doppeltwirkend
Greiferfunktion: Winkel
Greifkraftsicherung: beim Schließen
Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Konstruktiver Aufbau: Hebel
Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
Massenträgheitsmoment: 0,64 kgcm2
Max. Arbeitsfrequenz Greifer: <= 3 Hz
Max. Austauschgenauigkeit: <= 0,2 mm
Max. Kraft am Greifbacken Fz statisch: 90 N
Max. Moment am Greifbacken Mx statisch: 3,6 Nm
Max. Moment am Greifbacken My statisch: 3,6 Nm
Max. Moment am Greifbacken Mz statisch: 3,6 Nm
Max. Öffnungswinkel: 40 deg
Min. Öffnungszeit bei 6 bar: 106 ms
Min. Schließzeit bei 6 bar: 59 ms
Pneumatischer Anschluss: M5
Positionserkennung: für Näherungsschalter
Produktgewicht: 265 g
Rotationssymmetrie: <= 0,2 mm
Umgebungstemperatur: 5 ... 60 °C
Werkstoff Abdeckkappe: PA
Werkstoff Gehäuse: Aluminium-Knetlegierung
harteloxiert
Werkstoff Greifbacken: hochlegierter Stahl
Werkstoffhinweis: RoHS konform
Wiederholgenauigkeit Greifer: <= 0,04 mm

Betriebs-Medium: Druckluft

Typ: 1310181

Produkt-Art: Winkelgreifer

Gehäusematerial: Aluminium-Knetlegierung

Anschluss: M5

Betriebsdruck (max.): 8 bar

Herst.-Teilenr.: 1310181

Betriebsdruck (min.): 4 bar

Gewicht: 265 g

Max. Umgebungstemperatur: +60 °C

Min. Umgebungstemperatur: +5 °C

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2204629 FESTO 1310181 DHWS-25-A-NC Winkelgreifer Gehäusematerial: Aluminium-Knetlegierung 1 St.

Beschreibung

Winkelgreifer DHWS-25-A-NC Baugröße=25, Max. Austauschgenauigkeit=<= 0,2 mm, Max. Öffnungswinkel=40 deg, Rotationssymmetrie=<= 0,2 mm, Wiederholgenauigkeit Greifer=<= 0,04 mm

Merkmale:
Typ-Kurzzeichen: DHWS
Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Einbaulage: beliebig
Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
Umgebungstemperatur: ;; GC
Werkstoff-Hinweis: RoHS konform
Werkstoff Gehäuse: Aluminium-Knetlegierung;;harteloxiert
Baugröße: 25
Produktgewicht: G
Befestigungsart: wahlweise:;;mit Innengewinde und Zentrierhülse;;mit Durchgangsbohrung und Zentrierhülse
Betriebsdruck: ;; BAR
Symbol: 00991895
Konstruktiver Aufbau: Hebel
Pneumatischer Anschluss: M5
Funktionsweise: doppeltwirkend
Positionserkennung: für Näherungsschalter
Massenträgheitsmoment: KGC
Max. Öffnungswinkel: DEG
Wiederholgenauigkeit Greifer: MM
Greiferfunktion: Winkel
Max. Arbeitsfrequenz Greifer: HZ
Min. Öffnungszeit bei 6 bar: MS
Min. Schließzeit bei 6 bar: MS
Max. Kraft am Greifbacken Fz statisch: N
Max. Moment am Greifbacken Mx statisch: NM
Max. Moment am Greifbacken My statisch: NM
Max. Moment am Greifbacken Mz statisch: NM
Werkstoff Abdeckkappe: PA
Werkstoff Greifbacken: hochlegierter Stahl
Max. Austauschgenauigkeit: MM
Greifkraftsicherung: beim Schließen
Rotationssymmetrie: MM
