Name: FESTO 5224635 DSNU-S-20-20-P-A-MX Rundzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 20 mm 1 St.
Brand: FESTO
SKU: 2800176
Availability: BackOrder

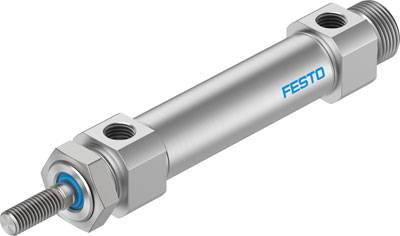

Zylinder von FESTO mit silbernem Metallgehäuse und blauer Kennzeichnung, Gewinde an beiden Enden sichtbar. Geeignet für Pneumatiksysteme.

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Mi., 21. Okt.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Verkauf und Versand durch Conrad Electronic

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (48,35 € / Stück)

48,35 €

zzgl. MwSt.

nur 7,50 €

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Befestigungsart: mit Zubehör
Betriebsdruck: 0.8 - 10 bar
Betriebsdruck Mpa: 0.08 - 1 MPa
Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Bewegte Masse bei 0 mm Hub: 44 g
Dämpfung: P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage: beliebig
Funktionsweise: doppeltwirkend
Gewichtszuschlag pro 10 mm Hub: 7.2 g
Grundgewicht bei 0 mm Hub: 186.8 g
Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Hub: 20 mm
Kolben-Durchmesser: 20 mm
Kolbenstangengewinde: M8
Konstruktiver Aufbau: Kolben - Kolbenstange - Zylinderrohr
Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
LABS-Konformität: VDMA24364-B2-L
Pneumatischer Anschluss: G1/8
Positionserkennung: für Näherungsschalter
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 158.3 N
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 188.5 N
Umgebungstemperatur: -20 - 80 °C
Werkstoff Deckel: Alu-Knetlegierung, eloxiert
Werkstoff Dichtungen: TPE-U(PU)
Werkstoff Kolbenstange: hochlegierter Stahl rostfrei
Werkstoff Zylinderrohr: hochlegierter Stahl rostfrei
Werkstoffhinweis: RoHS konform
Zuschlag bewegte Masse pro 10 mm Hub: 4 g

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Produkt-Art: Rundzylinder

Hublänge: 20 mm

Min. Betriebsdruck: 0.8 bar

Betriebsdruck (max.): 10 bar

Durchmesser: 20 mm

Material (Details): hochlegierter Stahl rostfrei

Min. Gerätetemperatur: -20 °C

Max. Gerätetemperatur: 80 °C

Herst.-Teilenr.: 5224635

Ausführung: Kolben - Kolbenstange - Zylinderrohr

Gewicht: 186.8 g

Baugröße: 20

Befestigungsgewinde: M8

Betriebsmedium: Druckluft

Dichtungsmaterial: TPE-U(PU)

Druckluft-Anschluss: G1/8"

Gehäusematerial: Aluminium-Knetlegierung

Kolben-Durchmesser: 20 mm

Kolbenstangen-Material: Stahl hochlegiert

Kolbenstangengewinde: M8

Kraft (max.): 188.5 N

Luftanschluss: G1/8

Material: TPE-U(PU)

Medium: Druckluft

Max. Umgebungstemperatur: +80 °C

Min. Umgebungstemperatur: -20 °C

Wirkungsweise: Doppelwirkend

UKCA: nicht relevant

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Hublänge

Herst.-Teilenr.

Durchmesser

FESTO 5205897 DSNU-S-8-10-P-A-MQ Rundzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 10 mm 1 St.

Bestell-Nr.:2800115

Lieferung Mi., 21. Okt.

Versand durch Conrad Electronic

10 mm

5205897

8 mm

Stück

Min.: 1

Vielfache: 1

32,41 €^*

FESTO 5205898 DSNU-S-8-15-P-A-MQ Rundzylinder Gehäusematerial: Stahl hochlegiert Hublänge: 15 mm 1 St.

Bestell-Nr.:2800117

Lieferung Mi., 21. Okt.

Versand durch Conrad Electronic

15 mm

5205898

8 mm

Stück

Min.: 1

Vielfache: 1

32,46 €^*

FESTO 5205899 DSNU-S-8-20-P-A-MQ Rundzylinder Hublänge: 20 mm 1 St.

Bestell-Nr.:2800118

Lieferung Mi., 21. Okt.

Versand durch Conrad Electronic

20 mm

5205899

8 mm

Stück

Min.: 1

Vielfache: 1

32,51 €^*

FESTO 5205900 DSNU-S-8-25-P-A-MQ Rundzylinder Hublänge: 25 mm 1 St.

Bestell-Nr.:2800119

Lieferung Mi., 21. Okt.

Versand durch Conrad Electronic

25 mm

5205900

8 mm

Stück

Min.: 1

Vielfache: 1

32,56 €^*

FESTO 5205902 DSNU-S-8-30-P-A-MQ Rundzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 30 mm 1 St.

Bestell-Nr.:2800120

Lieferung Mi., 21. Okt.

Versand durch Conrad Electronic

30 mm

5205902

8 mm

Stück

Min.: 1

Vielfache: 1

32,60 €^*

FESTO 5205903 DSNU-S-8-40-P-A-MQ Rundzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 40 mm 1 St.

Bestell-Nr.:2800121

Lieferung Mi., 21. Okt.

Versand durch Conrad Electronic

40 mm

5205903

Stück

Min.: 1

Vielfache: 1

32,69 €^*

FESTO 5205904 DSNU-S-8-50-P-A-MQ Rundzylinder Gehäusematerial: Stahl hochlegiert Hublänge: 50 mm 1 St.

Bestell-Nr.:2800122

Lieferung Mi., 21. Okt.

Versand durch Conrad Electronic

50 mm

5205904

8 mm

Stück

Min.: 1

Vielfache: 1

32,78 €^*

FESTO 5205905 DSNU-S-8-60-P-A-MQ Rundzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 60 mm 1 St.

Bestell-Nr.:2800123

Lieferung Mi., 21. Okt.

Versand durch Conrad Electronic

60 mm

5205905

8 mm

Stück

Min.: 1

Vielfache: 1

32,87 €^*

FESTO 5205906 DSNU-S-8-80-P-A-MQ Rundzylinder Gehäusematerial: Stahl hochlegiert Hublänge: 80 mm 1 St.

Bestell-Nr.:2800124

Lieferung Mi., 21. Okt.

Versand durch Conrad Electronic

80 mm

5205906

8 mm

Stück

Min.: 1

Vielfache: 1

33,06 €^*

FESTO 5205907 DSNU-S-8-100-P-A-MQ Rundzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 100 mm 1 St.

Bestell-Nr.:2800125

Lieferung Mi., 21. Okt.

Versand durch Conrad Electronic

100 mm

5205907

Stück

Min.: 1

Vielfache: 1

33,25 €^*

Dokumente & Downloads

Datenblatt

Datenblatt 2800176 FESTO 5224635 DSNU-S-20-20-P-A-MX Rundzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 20 mm 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2800176 FESTO 5224635 DSNU-S-20-20-P-A-MX Rundzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 20 mm 1 St.

Beschreibung

Rundzylinder DSNU-S-20-20-P-A Hub=20 mm, Kolben-Durchmesser=20 mm, Kolbenstangengewinde=M8, Dämpfung=P: elastische Dämpfungsringe/-platten beidseitig, Einbaulage=beliebig

Beschreibung

Rundzylinder DSNU-S-20-20-P-A Hub=20 mm, Kolben-Durchmesser=20 mm, Kolbenstangengewinde=M8, Dämpfung=P: elastische Dämpfungsringe/-platten beidseitig, Einbaulage=beliebig
