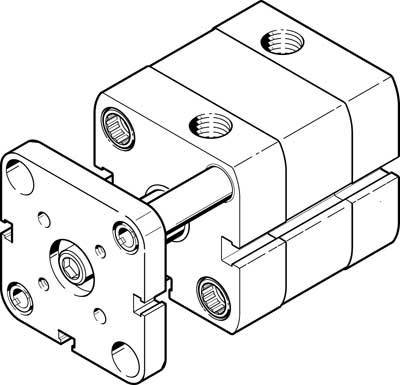

FESTO 554228 ADNGF-20-60-P-A Kompaktzylinder Gehäusematerial: Aluminium Hublänge: 60 mm 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
100,43 €
3
3% = 2,78 €
97,65 €
5
4% = 3,72 €
96,71 €
10
5% = 4,64 €
95,79 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (100,43 € / Stück)
100,43 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:4:4]
- Produkt-Art
Kompaktzylinder
- Hublänge
60 mm
- Min. Betriebsdruck
1.5 bar
- Betriebsdruck (max.)
10 bar
- Material (Details)
Deckel: Aluminium
- Herst.-Teilenr.
554228
- Ausführung
Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
- Gewicht
161 g
- Baugröße
20
- Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:-:-]
- Dichtungsmaterial
TPE-U(PUR)
- Druckluft-Anschluss
M5
- Gehäusematerial
Aluminium
- Kolben-Durchmesser
20 mm
- Kolbenstangen-Material
Stahl
- Kraft (max.)
188 N
- Luftanschluss
M5
- Material
Stahl hochlegiert
- Norm
ISO 21287
- Max. Umgebungstemperatur
80 °C
- Min. Umgebungstemperatur
-20 °C
- Wirkungsweise
Doppelwirkend
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 1939689 FESTO 554228 ADNGF-20-60-P-A Kompaktzylinder Gehäusematerial: Aluminium Hublänge: 60 mm 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1939689 FESTO 554228 ADNGF-20-60-P-A Kompaktzylinder Gehäusematerial: Aluminium Hublänge: 60 mm 1 St.
Beschreibung
Kompaktzylinder ADNGF-20-60-P-ABetriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)LABS-Konformität: VDMA24364-B1/B2-LEinbaulage: beliebigKorrosionsbeständigkeitsklasse KBK: 2 - mäßige KorrosionsbeanspruchungUmgebungstemperatur: -20Werkstoff-Hinweis: RoHS konformProduktgewicht: 311 GBetriebsdruck: 46143Werkstoff Dichtungen: TPE-U(PUR)Konstruktiver Aufbau: KolbenPneumatischer Anschluss: M5Basierend auf Norm: ISO 21287Werkstoff Deckel: Aluminium-Knetlegierung, eloxiertDämpfung: elastische Dämpfungsringe/-platten beidseitigFunktionsweise: doppeltwirkendPositionserkennung: für NäherungsschalterHub: 60 MMKolben-Ø: 20 mmVerdrehsicherung/Führung: Führungsstange mit JochTheoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 141 NTheoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 188 NBewegte Masse: 122 GWerkstoff Kolbenstange: hochlegierter StahlWerkstoff Zylinderrohr: Aluminium-Knetlegierung, gleiteloxiertAufprallenergie in den Endlagen: 0.2 JWerkstoff Bundschrauben: StahlWerkstoff Endplatte: Aluminium-Knetlegierung, eloxiert
