Name: FESTO 559263 DSNU-16-25-PPS-A Normzylinder Hublänge: 25 mm 1 St.
Brand: FESTO
SKU: 1944053
Availability: BackOrder

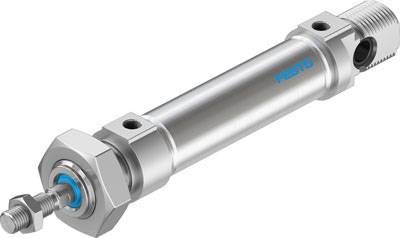

Ein zylindrischer Pneumatikzylinder aus Metall mit blauen Details.

Datenblatt (PDF)

Lieferung Mo., 2. Nov.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Verkauf und Versand durch Conrad Electronic

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (56,42 € / Stück)

56,42 €

zzgl. MwSt.

nur 7,50 €

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

Normzylinder DSNU-16-25-PPS-A

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Produkt-Art: Normzylinder

Hublänge: 25 mm

Min. Betriebsdruck: 1 bar

Betriebsdruck (max.): 10 bar

Durchmesser: 16 mm

Herst.-Teilenr.: 559263

Ausführung: Befestigungsart: mit Zubehör

Gewicht: 89.9 g

Baugröße: 16

Befestigungsgewinde: M6

Druckluft-Anschluss: M5

Kolben-Durchmesser: 16 mm

Kolbenstangen-Material: Stahl

Kolbenstangengewinde: M6

Kraft (max.): 120.6 N

Material: PPS

Max. Umgebungstemperatur: 80 °C

Min. Umgebungstemperatur: -20 °C

Wirkungsweise: Doppelwirkend

UKCA: nicht relevant

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Hublänge

Herst.-Teilenr.

Durchmesser

Produkt-Art

FESTO 1908247 DSNU-8-15-P-A Normzylinder Hublänge: 15 mm 1 St.

Bestell-Nr.:2123183

Lieferung Mo., 2. Nov.

Versand durch Conrad Electronic

15 mm

1908247

8 mm

Normzylinder

Stück

Min.: 1

Vielfache: 1

38,92 €^*

FESTO 1908248 DSNU-8-20-P-A Normzylinder Hublänge: 20 mm 1 St.

Bestell-Nr.:2123184

Lieferung Mo., 2. Nov.

Versand durch Conrad Electronic

20 mm

1908248

Normzylinder

Stück

Min.: 1

Vielfache: 1

38,96 €^*

FESTO 1908249 DSNU-8-30-P-A Normzylinder Hublänge: 30 mm 1 St.

Bestell-Nr.:2123185

Lieferung Mo., 2. Nov.

Versand durch Conrad Electronic

30 mm

1908249

8 mm

Normzylinder

Stück

Min.: 1

Vielfache: 1

39,08 €^*

FESTO 1908250 DSNU-8-60-P-A Normzylinder Hublänge: 60 mm 1 St.

Bestell-Nr.:2123186

Lieferung Mo., 2. Nov.

Versand durch Conrad Electronic

60 mm

1908250

8 mm

Normzylinder

Stück

Min.: 1

Vielfache: 1

39,42 €^*

FESTO 1908251 DSNU-10-15-P-A Normzylinder Hublänge: 15 mm 1 St.

Bestell-Nr.:2123187

Lieferung Mo., 2. Nov.

Versand durch Conrad Electronic

15 mm

1908251

10 mm

Normzylinder

Stück

Min.: 1

Vielfache: 1

41,60 €^*

FESTO 1908252 DSNU-10-20-P-A Normzylinder Hublänge: 20 mm 1 St.

Bestell-Nr.:2123188

Lieferung Mo., 2. Nov.

Versand durch Conrad Electronic

20 mm

1908252

10 mm

Normzylinder

Stück

Min.: 1

Vielfache: 1

41,69 €^*

FESTO 1908253 DSNU-10-30-P-A Normzylinder Hublänge: 30 mm 1 St.

Bestell-Nr.:2123189

Lieferung Mo., 2. Nov.

Versand durch Conrad Electronic

30 mm

1908253

10 mm

Normzylinder

Stück

Min.: 1

Vielfache: 1

41,80 €^*

FESTO 1908254 DSNU-10-60-P-A Normzylinder Hublänge: 60 mm 1 St.

Bestell-Nr.:2123190

Sofort-Lieferung Fr., 23. Okt.

11 Stück

Versand durch Conrad Electronic

60 mm

1908254

10 mm

Normzylinder

Stück

Min.: 1

Vielfache: 1

42,17 €^*

FESTO 1908256 DSNU-12-20-P-A Normzylinder Hublänge: 20 mm 1 St.

Bestell-Nr.:1944129

Lieferung Mo., 2. Nov.

Versand durch Conrad Electronic

20 mm

1908256

12 mm

Normzylinder

Stück

Min.: 1

Vielfache: 1

44,46 €^*

FESTO 1908258 DSNU-12-60-P-A Normzylinder Hublänge: 60 mm 1 St.

Bestell-Nr.:1944131

Lieferung Mo., 2. Nov.

Versand durch Conrad Electronic

60 mm

1908258

12 mm

Normzylinder

Stück

Min.: 1

Vielfache: 1

45,10 €^*

Dokumente & Downloads

Datenblatt

Datenblatt 1944053 FESTO 559263 DSNU-16-25-PPS-A Normzylinder Hublänge: 25 mm 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1944053 FESTO 559263 DSNU-16-25-PPS-A Normzylinder Hublänge: 25 mm 1 St.

Beschreibung

Normzylinder DSNU-16-25-PPS-A

Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-Konformität: VDMA24364-B1/B2-L
Einbaulage: beliebig
Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
Umgebungstemperatur: -20
Werkstoff-Hinweis: RoHS konform
Befestigungsart: mit Zubehör
Betriebsdruck: 1
Symbol: 992970
Werkstoff Dichtungen: NBR
Konstruktiver Aufbau: Kolben
Pneumatischer Anschluss: M5
Entspricht Norm: CETOP RP 52 P
Werkstoff Deckel: Aluminium-Knetlegierung
Dämpfung: selbsteinstellende pneumatische Endlagendämpfung
Funktionsweise: doppeltwirkend
Positionserkennung: für Näherungsschalter
Hub: 25 MM
Kolben-Ø: 16 mm
Kolbenstangengewinde: M6
Varianten: einseitige Kolbenstange
Dämpfungslänge: 12 MM
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 103.7 N
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 120.6 N
Gewichtszuschlag pro 10 mm Hub: 4.6 G
Grundgewicht bei 0 mm Hub: 89.9 G
Werkstoff Kolbenstange: hochlegierter Stahl rostfrei
Kolbenstangenende: Außengewinde
Werkstoff Zylinderrohr: hochlegierter Stahl rostfrei
Reinraumtauglichkeit, gemessen nach ISO 14644-14: Klasse 6 nach ISO 14644-1
Aufprallenergie in den Endlagen: 0.15 J
Bewegte Masse bei 0 mm Hub: 23 G
Zuschlag bewegte Masse pro 10 mm Hub: 2 G
