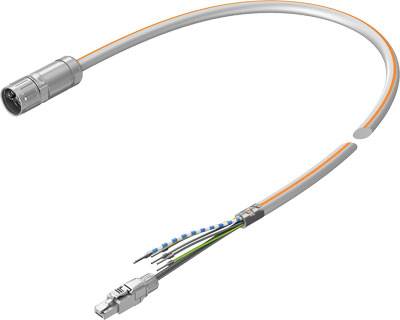

FESTO NEBM-M23G15-EH-7.5-Q7N-R3LEG14 5251376 Encoderkabel 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
247,90 €
3
2% = 6,04 €
241,86 €
5
3% = 8,06 €
239,84 €
10
4% = 10,07 €
237,83 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (247,90 € / Stück)
247,90 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Aderenden: Aderendhülse
- Basierend auf Norm: EN 61984
- Betriebsspannungsbereich AC: 0 - 630 V
- Betriebsspannungsbereich DC: 0 - 850 V
- Biegeradius, bewegliche Kabelverlegung: >= 90 mm mm
- Biegeradius, feste Kabelverlegung: >= 48 mm mm
- Elektrischer Anschluss 1, Anschlussart: Hybrid-Dose
- Elektrischer Anschluss 1, Anschlusstechnik: M23x1
- Elektrischer Anschluss 1, Anzahl Pole/Adern: 15
- Elektrischer Anschluss 1, Bauform: rund
- Elektrischer Anschluss 1, Befestigungsart: Schraubverriegelung
- Elektrischer Anschluss 1, belegte Pole/Adern: 12
- Elektrischer Anschluss 1, Funktion: Feldgeräteseite
- Elektrischer Anschluss 1, Kabelabgang: Gerade
- Elektrischer Anschluss 2, Anschlussart: Stecker und Kabel
- Elektrischer Anschluss 2, Anschlusstechnik: RJ45 und offenes Ende
- Elektrischer Anschluss 2, Anzahl Pole/Adern: 14
- Elektrischer Anschluss 2, belegte Pole/Adern: 12
- Elektrischer Anschluss 2, Funktion: Steuerungsseite
- Elektrischer Anschluss 2, Kabelabgang: Gerade
- Farbe Kabelmantel: grau
- Hinweis zur Schutzart: in montiertem Zustand
- Kabelaufbau: geschirmt - 4 x 0,75 mm² + 1 x (2 x 0,75 mm²) + 1 x (2 x 0,24 mm² + 2 x 2 x 0,15 mm²)
- Kabeldurchmesser: 12 mm
- Kabellänge: 7.5 m
- Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
- LABS-Konformität: VDMA24364-B2-L
- Leiter-Nennquerschnitt: 0.15 - 0.24 - 0.75 mm2
- Leitungsbezeichnung: ohne Schildträger
- Leitungseigenschaft: schleppkettentauglich
- Produktgewicht: 2625 g
- Prüfbedingungen Leitung: Prüfbedingungen auf Anfrage
- Schutzart: IP67
- Stoßspannungsfestigkeit: 6 kV
- Strombelastbarkeit bei 40°C: 11.7 A
- Toleranz Kabeldurchmesser: ± 0,3 mm
- UKCA-Zeichen siehe Konformitätserklärung: nach UK Vorschriften für elektrische Betriebsmittel - nach UK RoHS Vorschriften
- Umgebungstemperatur: -40 - 90 °C
- Umgebungstemperatur bei beweglicher Kabelverlegung: -25 - 80 °C
- Verschmutzungsgrad: 1
- Werkstoff Isolierhülle: PP
- Werkstoff Kabelmantel: TPE-U(PUR)
- Werkstoffhinweis: Halogenfrei - RoHS konform
- Produkt-Art
Encoderkabel
- Typ
NEBM-M23G15-EH-7.5-Q7N-R3LEG14
- Anschluss
RJ45
- Ausführung
NEBM-M23G15-EH-7.5-Q7N-R3LEG14
- Herst.-Teilenr.
5251376
- Kabellänge
7.5 m
- Max. Umgebungstemperatur
+90 °C
- Min. Umgebungstemperatur
-40 °C
Dokumente & Downloads
Datenblatt
Datenblatt 2802376 FESTO NEBM-M23G15-EH-7.5-Q7N-R3LEG14 5251376 Encoderkabel 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2802376 FESTO NEBM-M23G15-EH-7.5-Q7N-R3LEG14 5251376 Encoderkabel 1 St.
Beschreibung
Motorleitung NEBM-M23G15-EH-7.5-Q7N-R3LEG14 Basierend auf Norm=EN 61984, Leitungsbezeichnung=ohne Schildträger, Produktgewicht=2625 g, Elektrischer Anschluss 1, Funktion=Feldgeräteseite, Elektrischer Anschluss 1, Bauform=rund
