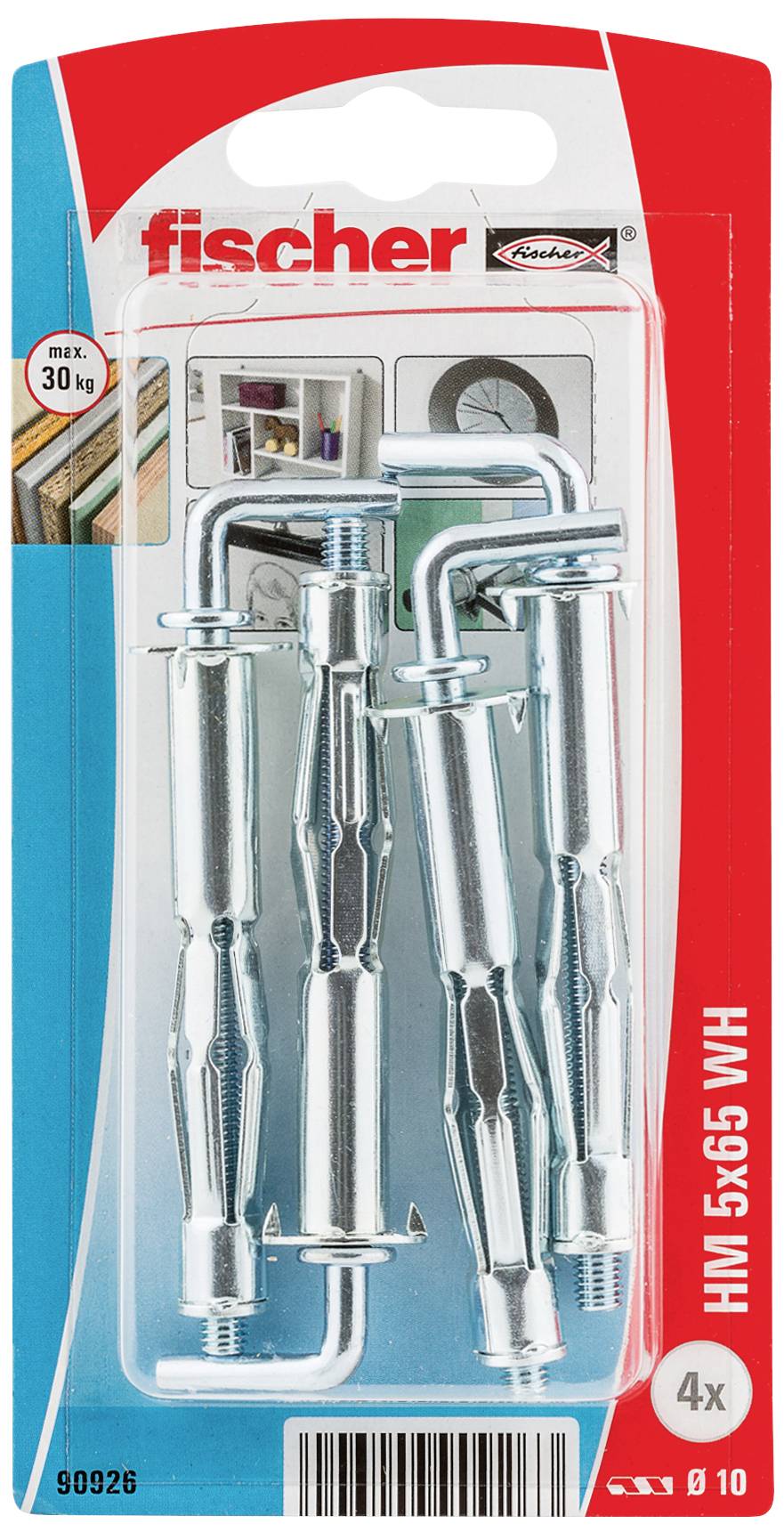

Packung Fischer HM 5x65 WH Wanddübel, 4er-Set, maximale Belastung 30 kg, mit Metalldübeln in Blisterverpackung dargestellt.

'Fischer HM 5x65 WH' Set aus vier Metall-Hohlraumdübeln, geeignet für Wandmontage, maximale Tragfähigkeit 30 kg. Verpackung zeigt Dübel.

Vorhangstange mit silbernen Ringen und halbtransparentem Vorhang, montiert an einer Wand.

Zwei Regale mit verschiedenen silbernen Farbdosen, einigen transparenten Gläsern mit grünen Deckeln und einem großen Behälter mit rotem Deckel.

Eine Bohrmaschine dringt in eine perforierte Platte ein. Ein roter Pfeil zeigt die Bewegungsrichtung der Bohrmaschine an.

Diagramm zeigt eine Seitenansicht einer Schraube, die in eine gedämmte Wand montiert wird. Ein roter Pfeil zeigt eine Verschraubungsrichtung.

Illustration zeigt eine Schraube, die eine Wandhalterung zwischen zwei Klammern fixiert. Pfeile deuten auf die Befestigungspunkte.

Diagramm eines Dübels: Eine Schraube wird in ein metallenes Expanderelement gedreht, das in einer perforierten Wand verankert ist.

Ein Dübel wird durch Drehen einer Schraube im Uhrzeigersinn in einer Wand befestigt. Die Schraube zieht den Dübel zusammen, um Halt zu bieten.

Schematische Darstellung eines Durchschraubdübels, der durch eine Wand montiert ist, mit einem Bolzen und einer Mutter zur Befestigung.

Abbildung eines Pfeils, der von rechts auf einen Wandanker zeigt, um dessen korrekte Installation in einer Wand zu demonstrieren.

Ein Bohrer durchdringt ein gepunktetes Material von links nach rechts. Ein roter Pfeil zeigt auf die Spitze des Bohrers.

Illustration eines Dübelmechanismus in einer Wand. Ein rotierender Pfeil zeigt die Richtung für das Anziehen einer Schraube.

'Befestigung eines Ankers in einer Wand durch Drehen einer Schraube.'

Bolzenanker-Diagramm: Zeigt Einbau in Wand, Schraube mit Ankerhalterung. Roter Pfeil symbolisiert Schraubbewegung.

Illustration eines Wandankers, der in einer gepunkteten Wand befestigt ist. Der Anker besteht aus einer Schraube und einer Metallhülse.

Konstruktionszeichnung einer technischen Befestigung mit Maßen: d₀, dₛ, dₚ, tₓ, lₛ. Zeigt Komponenten in Querschnittansicht.

1/17

Datenblatt (PDF)

Sofort-Lieferung Di., 8. Sept.

15 Set(s)

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Menge (Set(s))

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Set(s)

Gesamt (15,12 € / Stück)

15,12 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Hohlraum-Metalldübel HM 5 x 65 H mit Winkelhaken

Komplett mit Winkelhaken.
Flexibel bei Montage: Schraube kann gelöst und wieder angezogen werden.
Kein Mitdrehen: Kralle am Dübelrand hält Dübel im Plattenbaustoff.
Hält schwere Gegenstände in Plattenbaustoffen durch große Auflagefläche der Spreizarme.
Geeignet für die Vorsteckmontage.

Technische Daten

Durchmesser: 10 mm

Produkt-Art: Hohlraumdübel

Material: Metall

Länge: 65 mm

Abm.: (Ø x L) 10 mm x 65 mm

Geeignet für: Gipskartonplatten
Spannbeton-Hohlplatten
Spanplatten
Sperrholzplatten

Inhalt: 1 Set

Außen-Ø: 10 mm

Dokumente & Downloads

Datenblatt

Datenblatt 3065923 Fischer 090926 HM 5 x 65 WH K NV Hohlraumdübel 65 mm 10 mm 1 Set

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3065923 Fischer 090926 HM 5 x 65 WH K NV Hohlraumdübel 65 mm 10 mm 1 Set

Beschreibung

Der fischer Hohlraum-Metalldübel HM-S ist ein vielseitiger Hohlraumdübel mit metrischer Schraube für alle Plattenbaustoffe mit einer Wanddicke von 3 bis 50 mm. Der Dübel wird mit der Montagezange fischer HM-Z 1 in der Vorsteckmontage gesetzt. Mit der Zange wird der Dübel im Hohlraum gegen den Plattenbaustoff gezogen. Die Spreizarme klappen dabei auf und pressen sich an die Plattenrückseite. Alternativ ist auch die Montage mit einem Schraubendreher oder einem Akku-Schrauber möglich. Durch das metrische Innengewinde kann das Anbauteil mehrfach befestigt und wieder gelöst werden. Der fischer Hohlraum-Metalldübel HM ist geeignet für die Befestigung von Leuchten, Bildern und leichten Wandregalen im Innenraum.

Vorteile
Aufgrund des umfangreichen Sortimentes ist der HM für Plattenbaustoffe mit einer Dicke von 3-50 mm und damit für eine Vielzahl an Anwendungen geeignet.
Das metrische Innengewinde ermöglicht das mehrfache Lösen und Befestigen des Anbauteils und bietet optimale Flexibilität.
Die Spreizarme des HM sorgen für eine große Auflagefläche und ermöglichen somit eine hohe Tragfähigkeit.
Die Krallen am Dübelrand dringen in den Plattenbaustoff ein, verhindern das Mitdrehen des Dübels und sorgen somit für eine sichere Montage.

Funktionsweise / Montage
Der Hohlraum-Metalldübel HM ist geeignet für die Vorsteckmontage.
Die Dübelauswahl ist auf die Dicke des Plattenbaustoffes abzustimmen, um das Aufspreizen im Hohlraum optimal zu ermöglichen.
Bei der Montage klappen die Spreiz-arme auf und pressen sich an die Plattenrückseite.
Der HM kann mit Montagezange montiert werden. Bei Montage mit dem Akkuschrauber oder Schraubendreher muss zuerst die vormontierte Schraube demontiert werden. Zum Einschrauben und Aufspreizen des Dübels ist gleichzeitig das Anbauteil oder ein Hilfsgegenstand (max. 6 mm) als Mitdrehsicherung zu verwenden.

Anwendungen
Leichte Wandregale
Spiegelschränke
Unterkonstruktionen
