Name: Fischer 567186 SolarMetal Blechdach EPDM 110 AL Dachschiene
Brand: Fischer
SKU: 3028809
Availability: SoldOut

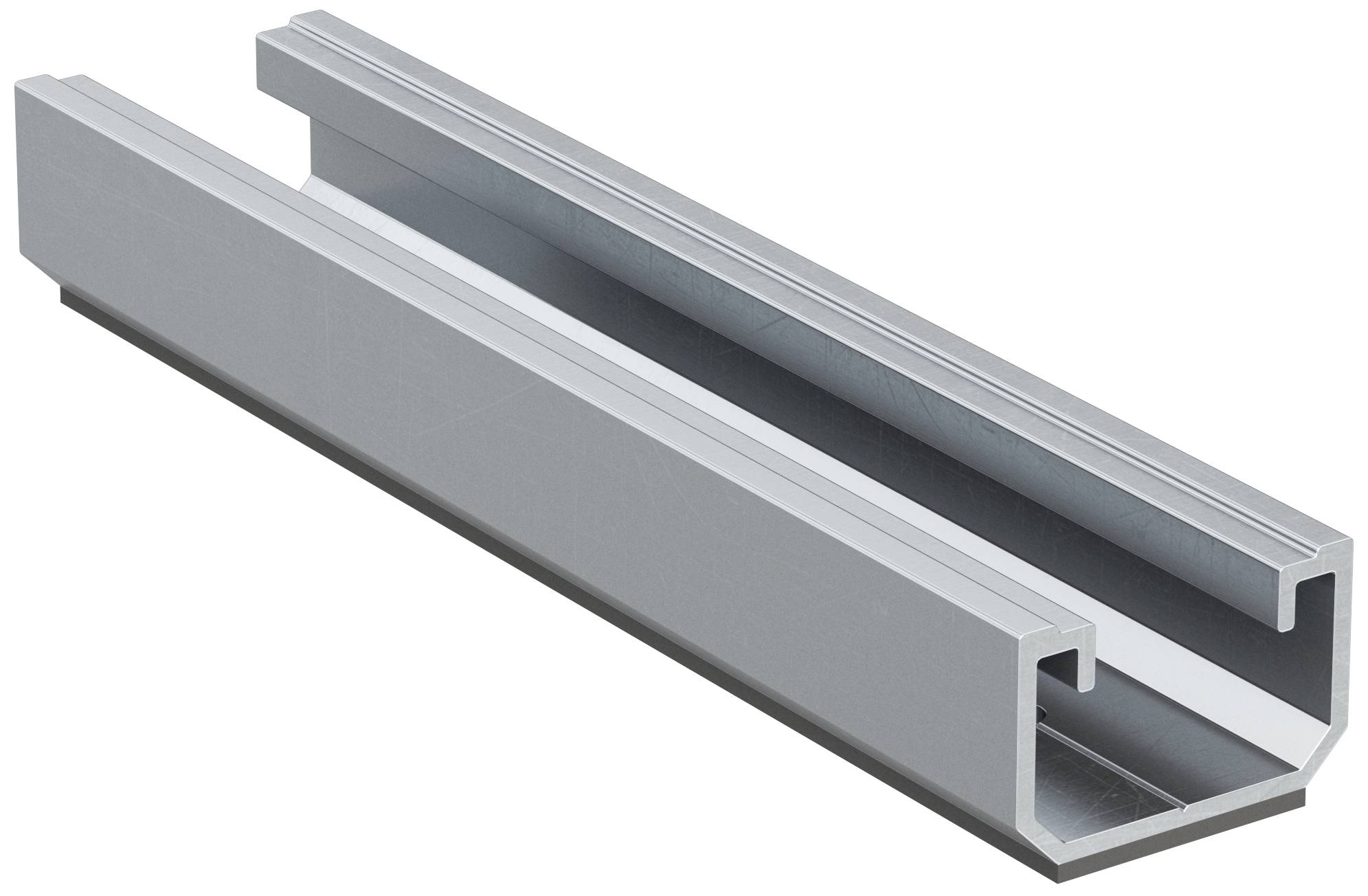

Ein grauer, rechteckiger Aluminiumprofilkanal, häufig verwendet in der Bau- oder Befestigungstechnik zur Unterstützung von Strukturen.

Nahaufnahme einer Solarpanel-Befestigung auf einem Metalldach. Zeigt technische Details der Montagehalterung unter dem Panel.

Technische Zeichnung einer rechteckigen Platte mit zwei Bohrungen. Gesamtbreite 110 mm; Bohrungen in Abstand von 58 mm zueinander.

1/3

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Nicht verfügbar

Verkauf und Versand durch Conrad Electronic

Gesamt (1 m = 35,45 €)

194,99 €

inkl. MwSt.

Kostenfreier Versand

nur 19,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

fischer Profil für Blechdach SolarMetal EPDM AL 110 mm Aluminium mit EPDM Dichtung

Schiene zur Befestigung von PV-Paneelen auf Trapezblechen
Die Schiene wird entlang der Trapezbleche installiert
Bestimmen Sie den Achsabstand der Befestigungen je nach Neigung der Trapezblechrippen und den Schnee- und Windlasten vor Ort
Bei der Befestigung mit ALG Nieten, positionieren Sie die Schiene auf dem Trapezblech und bohren Schiene und Blech gemeinsam mit einem 5.5 mm-Bohrer auf
Bei der Befestigung mit 6x25 EPDM Bohrschraube, positionieren Sie die bereits vorgebohrte Schiene auf dem Blech und schrauben Sie die selbstbohrende Schraube ein, indem Sie sie durch das vorgebohrte Loch in der Schiene führen
Installation von Photovoltaik-Paneelen mit der langen Seite parallel zur Trauflinie auf Trapetzblechdächern

Technische Daten

Gewicht in kg/m: 0.58 kg/m
Länge: 110 mm
Profilquerschnitt: 216.64 cm²
Trägheitsmoment: 1.7 cm4
Trägheitsmoment: 5 cm4
Widerstandsmoment: 1.3 cm³
Widerstandsmoment: 2.5 cm³

Produkt-Art: Dachschiene

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3028809 Fischer 567186 SolarMetal Blechdach EPDM 110 AL Dachschiene

Beschreibung

fischer SolarMetal Blechdach ist eine Schiene aus Aluminium AW 6063 T66 für den Bau von Konstruktionen für Photovoltaikanlagen auf Trapezblechdächern. Das Profil ist für die Befestigung entlang der Blechrippen optimiert und ermöglicht die Montage von Photovoltaik-Paneelen im Querformat (lange Seite orthogonal/rechtwinklig zur Hochsicke des Trapezblechs). SolarMetal Blechdach ist sowohl mit den Universalklemmen PMU/PMCU als auch mit den vormontierten Klemmen PM-F/PM-C kompatibel. Vorgebohrtes Schienenstück mit vormontiertem EPDM. Kompatibel sowohl mit ALG-Nieten als auch mit selbstbohrenden EPDM-Schrauben. Das System ist in verschiedenen Längen verfügbar, um jede Art von Konstruktion zu ermöglichen. Schienenstück mit vormontierter EPDM-Dichtung. Das vorgebohrte Schienenstück ist für die Montage sowohl mit ALG-Nieten als auch mit selbstbohrenden Schrauben geeignet.
