Fischer 569372 SolarFish 4.850 AL Dachschiene
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Gesamt (1 m = 13,61 €)
82,49 €
-20 %
65,99 €
zzgl. 32,12 €
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details

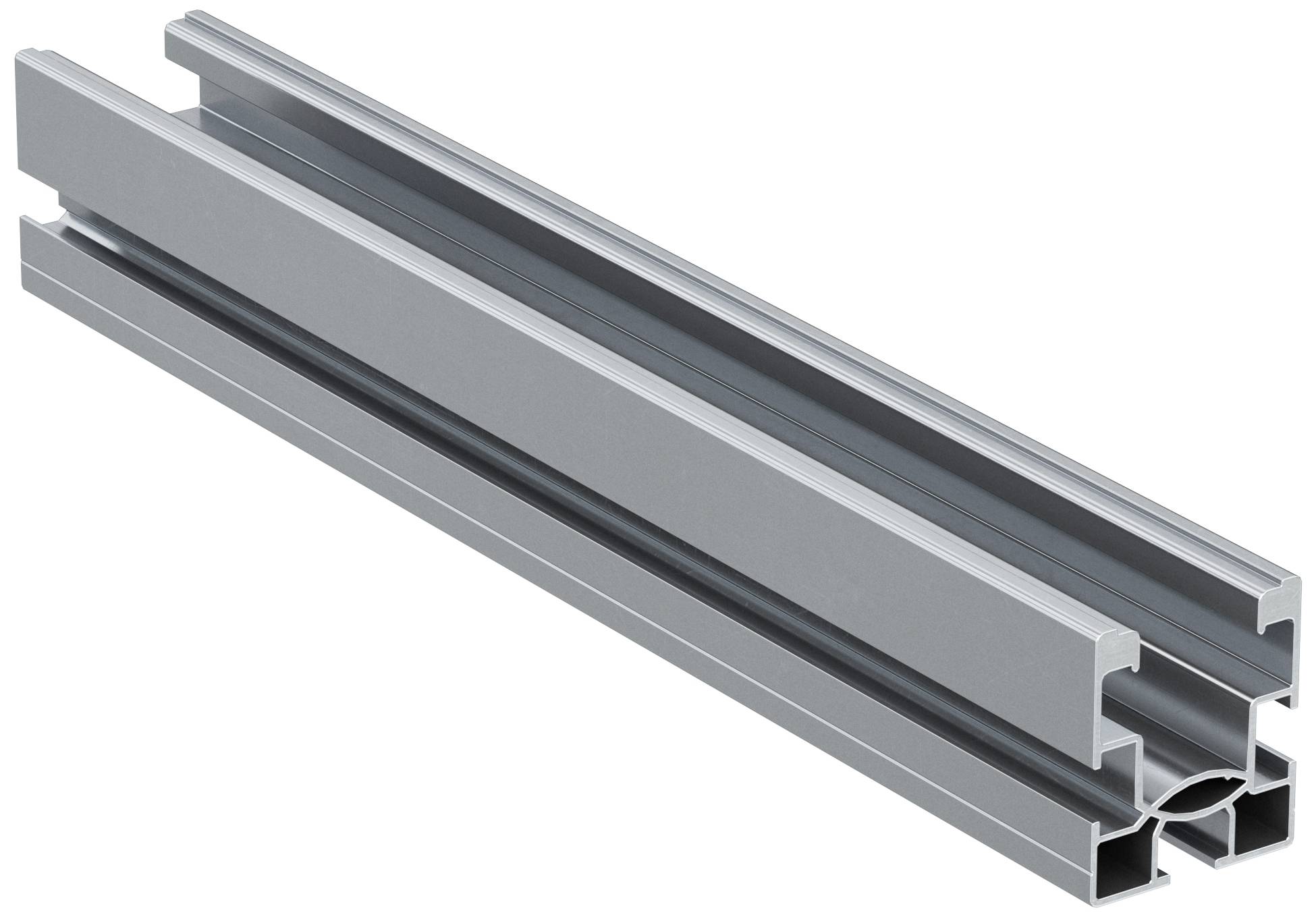

fischer Profil SolarFish 4,85 m Aluminium
- Hoher Querschnitt für maximale Vielseitigkeit
- Kompatibel sowohl mit den Universalklammern PMU/PMCU als auch mit den vormontierten Klammern PM-F/PM-C
- AW 6063 T6 Aluminium
- Identifizieren Sie das richtige Trägersystem je nach Art des Daches (z.B. Dachhaken für Betondachsteine oder Tondachziegell, Dreiecksrahmen für Flachdächer, Stehfalzklemmen, Dreiecksrahmen für Flachdächer usw.)
- Montieren Sie die SolarFish-Schiene durch die untere Nut oder die seitlichen Nuten auf den gewählten Träger
- Um zwei SolarFish-Schienen zu verbinden, montieren Sie zwei CPN AL-Profilverbindungen auf beiden Seiten der Schiene, indem Sie sie in den seitlichen Nuten gleiten lassen, bis sie den Bolzen in der Mitte der Profilverbindung berühren
- Komplettieren Sie die Verbindung, indem Sie jedes Ende der CPN AL-Verbindung mit 4 x 3,5 mm x 9,5 mm selbstbohrenden Schrauben auf jeder Seite der SolarFish-Schiene sichern
- Um die thermische Ausdehnung zu begrenzen, erstellen Sie Reihen von miteinander verbundenen Schienen bis zu einer maximalen Länge von 15 m
- Installieren Sie die Klemmen durch die obere Nut der Schiene
- Befestigen Sie die PV-Paneele durch Anziehen der Klemme
- Bringen Sie die AK SP-Kappen an den Enden der SolarFish-Schiene für einen sauberen Abschluss an
- Steildach mit Betondachsteinen und Tonziegeln mit:
- RH Haken
- GT Haken
- Wellplatten-Dächer mit:
- STSR Doppelgewindeschraube
- STSI Doppelgewindeschraube
- Stehfalzpaneeldächer mit:
- DLA-Klemme
- DLAK-Klemme
Technische Daten
- Gewicht in kg/m: 0.9222 kg/m
- Länge: 4850 mm
- Profilquerschnitt: 3.42 cm²
- Trägheitsmoment: 7.27 cm4
- Trägheitsmoment: 6.45 cm4
- Widerstandsmoment: 3.26 cm³
- Widerstandsmoment: 3.37 cm³
- Produkt-Art
Dachschiene
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3028815 Fischer 569372 SolarFish 4.850 AL Dachschiene
Beschreibung
fischer SolarFish ist eine Schiene aus Aluminiumlegierung, die sowohl auf Flach- als auch auf Steildächern für Photovoltaikanlagen verwendet werden kann. Neben ihrer Vielseitigkeit ermöglicht die Schiene eine schnelle und einfache Montage. In den unteren und seitlichen Nuten können SKS M 8 Schrauben oder RHS Hammerkopfschrauben verwendet werden. In der oberen Nut können Hammerkopfmuttern FCN AL und MW-Klammern für Querverbindungen verwendet werden.Das Profil ist sowohl mit den Universalklammern PMU / PMCU als auch mit den vormontierten Klemmen PM-F/PM-C kompatibel. SolarFish kann auf Steildächern mit den Haken RH und GT angebracht werden. Der 44 mm hohe Querschnitt macht SolarFish zur idealen Lösung für den Bau der meisten Unterkonstruktionen für Photovoltaikanlagen. Kompatibel sowohl mit den Universalklammern PMU/PMCU als auch mit den vormontierten Klammern PM-F/PM-C. Die unterschiedlichen Längen der Schiene ermöglichen eine optimale Anpassung an die Größen der PV-Paneele und somit eine Reduzierung des Verschnitts. Das SolarFish-Profil ist mit ihren zwei seitlichen Nuten und einer unteren Nut, die mit den Schnellkupplungen der RH- und GT-Haken oder mit SKS M8-Schrauben oder RHS-Hammerkopfschrauben kompatibel sind, sehr flexibel einsetzbar.
Lieferumfang
- 1 St.
