Flansch-Klemmverbinder, Aluminium, mit 2 Befestigungsbohrungen
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Gesamt
12,45 €
inkl. MwSt.
& Kostenfreier Versand
Nur für Firmenkunden erhältlich
14 Tage Rückgaberecht inklusive

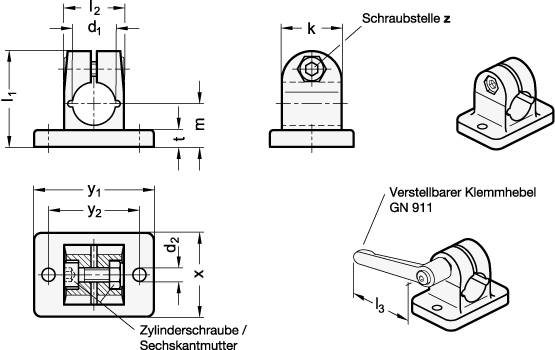

Technische Daten
- Bohrung d1: B 12
- Oberfläche: BL - blank, matt gestrahlt
- Kennziffer: 2 - mit Edelstahl-Zylinderschraube ISO 4762
- Werkstoff: AL - Aluminium
- d2: 5,5
- k
- Klemm-
- länge: 25
- l1: 40
- l2: 25
- m: 18
- t: 7
- x: 35
- y1: 50
- y2: 38
- z
- Schraub-
- stelle: M6-20
- Zubehör
- empf. Klemmhebel
- GN 911 für z
- l3: 45 | 63
- RoHS: Ja
- Gewicht: ,063 kg
- UKCA
Ja
Beschreibung
Die Klemmbohrungen der Flansch-Klemmverbinder GN 145 sind mechanisch bearbeitet und für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462 ausgelegt.
Flansch-Klemmverbinder GN 145 sind auch zum Anbau an Profilsystemen geeignet.
An der Schraubstelle z verkleinert die Zylinderschraube den Bohrungsquerschnitt zum Klemmen.
Wenn werkzeuglos geklemmt werden soll, kann die Zylinderschraube, durch einen in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911 ersetzt werden.
Flansch-Klemmverbinder GN 145 sind auch zum Anbau an Profilsystemen geeignet.
An der Schraubstelle z verkleinert die Zylinderschraube den Bohrungsquerschnitt zum Klemmen.
Wenn werkzeuglos geklemmt werden soll, kann die Zylinderschraube, durch einen in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911 ersetzt werden.
