GW Instek Digital-Oszilloskop 100 MHz 1 GSa/s 20 Mpts 8 Bit Digital-Speicher (DSO) 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
3 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt (247,90 € / Stück)
247,90 €
zzgl. MwSt.
& Kostenfreier Versand
Nur noch 3 Stück verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details

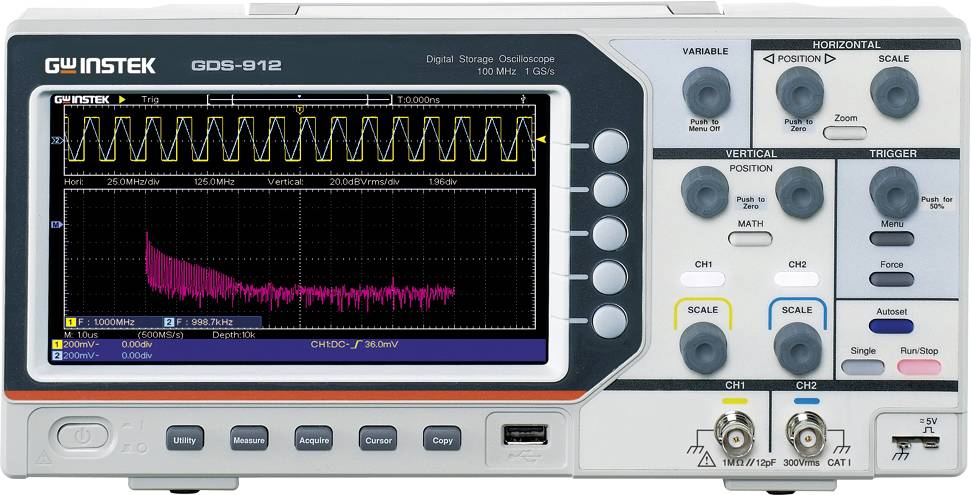

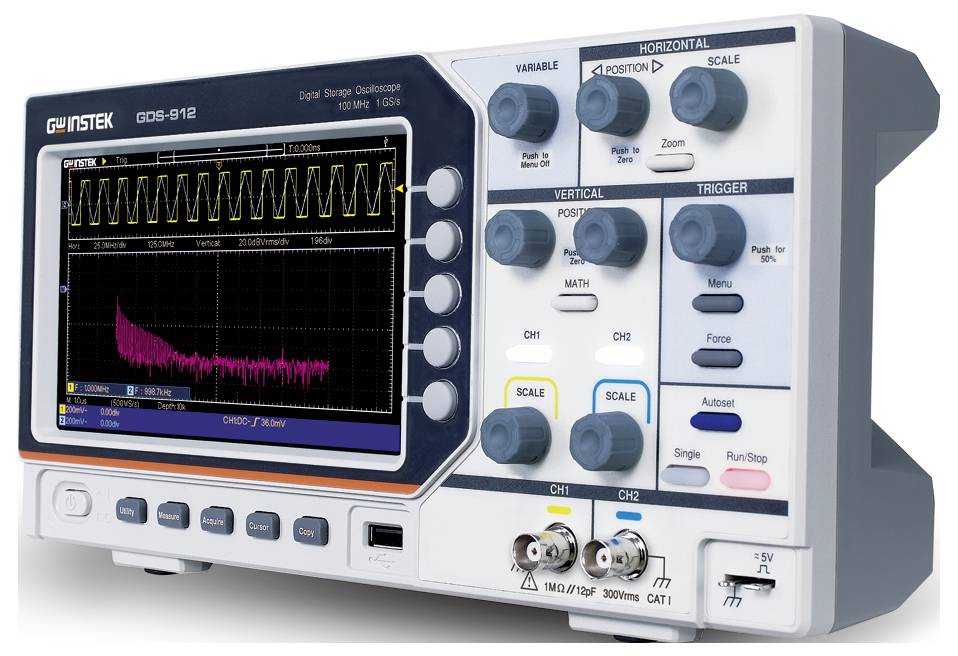

GW Intek GDS-912 100 MHz 2-Kanal Digital-Oszilloskop
- Bandbreite: 100 MHz
- Abtastrate: 1 GS/s
- Kanäle: 2 Kanäle
- Anstiegszeit: höchstens 3,5 ns
- Bandbreitenbegrenzung: 20 MHz
- Vertikale Auflösung (A/D): 8 Bit
- Max. Eingangsspannung: höchstens 300 Vrms
- Zeitbasisbereich (s/div): 2 ns/div～1000 s/div
- Speichertiefe: 20 Mpts
- Anzeige: 7-Zoll-LCD (800 x 480)
- Kommunikationsanschluss: USB 2.0 Host/Gerät
Technische Daten
- Bandbreitenbegrenzung: 20 MHz
- Berechnete Anstiegszeit: 3,5 ns (berechnet)
- Aufnahmemodus: Normal, Peak-Detektierung (2,5 ns), Mittelung (4, 16, 64, 128 wählbar), Einzel
- Wellenformsignalprozesse: FFT
- FFT-Funktion: 6 Fenster-Typen (Hamming, Rechteckig, Blackman, Hanning, Kaiser, Bartlett)
- Schnittstelle: USB 2.0 Host/Device (Host-Modus: unterstützt Mass Storage Class (FAT16/32); Device-Modus: unterstützt USBTMC Class)
- Sprachen: Unterstützt 10 Sprachen
- Produkt-Art
Digital-Oszilloskop
- Bandbreite
100 MHz
- Samplingrate/Kanal
1 GSa/s
- Anzeige
8×15 Teilungen
- Auflösung
8 Bit
- Bildschirm-Größe
7 Zoll
- Oszilloskop-Besonderheiten
Digital-Speicher (DSO)
- Zeitbasis
2 ns/div bis 1000 s/div
- Anzahl analoge Eingänge max.
2
Werksstandard (ohne Zertifikat)
- Vertikal-Ablenkung
2 mV/div bis 10 V/div
- Eingangsimpedanz
1 MΩ
- Eingangskopplung
AC, DC, GND
- Eingangsspannung
300 V
- Abm.
(L x B x H) 70 x 301 x 152 mm
- Gewicht
1.1 kg
- Display
800×480 Pixel
- Breite
301 mm
- Höhe
152 mm
- Länge
70 mm
- Schnittstellen
USB 2.0 Buchse
- Speichertiefe/Kanal
20 Mpts
- Typ
03LLDS91200S
Dokumente & Downloads
Datenblatt
Datenblatt 3499687 GW Instek Digital-Oszilloskop 100 MHz 1 GSa/s 20 Mpts 8 Bit Digital-Speicher (DSO) 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3499687 GW Instek Digital-Oszilloskop 100 MHz 1 GSa/s 20 Mpts 8 Bit Digital-Speicher (DSO) 1 St.
Beschreibung
Lieferumfang
- 1 x Netzkabel
- 1 x USB-Kabel
- 2 x umschaltbare passive 100-MHz-Sonden
