Name: Hager ADA566D FI-Schutzschalter/Leitungsschutzschalter 2polig 16 A 0.03 A 240 V
Brand: Hager
SKU: 3199432
Availability: InStock

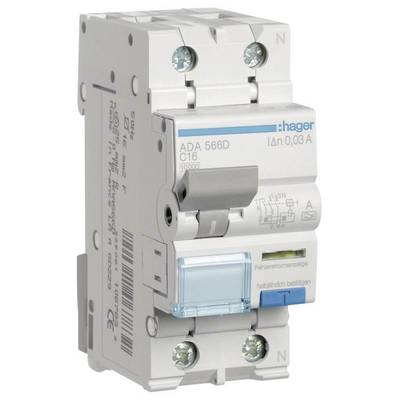

Ein elektrischer Schutzschalter der Marke Hager, Modellnummer ADA 566D, mit der Stromstärke 0,03 A, angezeigt auf der Vorderseite.

Produkt-Art

FI-Schutzschalter/Leitungsschutzschalter

Polzahl

Auslöse-Charakteristik

Bemessungs-Differenzstrom

0.03 A

Nennstrom - gerundet

16 A

Datenblatt (PDF)

Lieferung Mi., 21. Okt.

44 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Verkauf durch Conrad ElectronicVersand durch Tandmore.de

Anzahl

Stück

Gesamt

60,21 €

zzgl. MwSt.

4,95 €

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Verkauf und Versand durch Conrad Electronic

Sofort-Lieferung Di., 20. Okt.

50 Stück

4,95 € Versand

Versand

73,94 €

zzgl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Hager ADA566D Fi-LS 1P+N 10kA C-16A 30mA Typ A

Bemessungs-/Laststrom: 16 A
Produkttyp: Sonstiges Relais
Typ: Sonstiges Relais

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Anschlussart: Schraubanschluss
Anschlussquerschnitt bei flexiblem Leiter: 1 - 16 mm²
Anschlussquerschnitt bei starrem Leiter: 1 - 25 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter: 1 - 16 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter: 1 - 25 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter: 1 - 16 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter: 1 - 25 mm²
Anzahl Module: 2
Auslösecharakteristik: C
Ausschaltvermögen Betriebskurzschlussstrom Ics AC nach IEC 60898-1: 7,50 kA
Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1: 10 kA
Bemessungsbetriebsspannung Ue: 240 - 240 V
Bemessungsfehlerstrom Idn: 30 mA
Bemessungsschaltvermögen Icn nach IEC 60898-1: 10 kA
Betriebstemperatur: -25 - 40 °C
Breite: 35 mm
Einstellung des thermischen Auslösers in AC: 1,13 - 1,45 A
Energiebegrenzungsklasse I²t: 3
Frequenz: 50 - 50 Hz
Geeignet für DIN Schiene: Ja
Gerätelebensdauer, elektrische Schaltspiele: 2000
Gerätelebensdauer, mechanische Schaltspiele: 2000
Gesamtverlustleistung unter Nennstrom: 5,20 W
Grad der Verunreinigung nach IEC 60664/IEC 60947-2: 2
Höhe: 83 mm
IP-Klasse (Ingress Protection): IP2X
Isolationsspannung Ui: 500 V
Korrekturfaktor bei 2 nebeneinander montierten LS-Schaltern: 1
Korrekturfaktor bei 3 nebeneinander montierten LS-Schaltern: 0,95
Korrekturfaktor bei 4 und 5 nebeneinander montierten LS-Schaltern: 0,90
Korrekturfaktor bei 6 nebeneinander montierten LS-Schaltern: 0,85
Lager-/Transporttemperatur: -25 - 70 °C
Luftfeuchtigkeitsschutz: Für alle Klimabereiche
Max. Betriebsspannung: 240 V
Max. Höhe: 2000 m
Nennstrom: 16 A
Nennstrom bei -10°C: 17,90 A
Nennstrom bei -15°C: 18,10 A
Nennstrom bei -20 °C: 18,30 A
Nennstrom bei -25°C: 18,50 A
Nennstrom bei -5°C: 17,70 A
Nennstrom bei 0 °C: 17,40 A
Nennstrom bei 10°C: 17 A
Nennstrom bei 15°C: 16,70 A
Nennstrom bei 20 °C: 16,50 A
Nennstrom bei 25°C: 16,20 A
Nennstrom bei 30°C: 16 A
Nennstrom bei 35°C: 15,80 A
Nennstrom bei 40 °C: 15,60 A
Nennstrom bei 45 °C: 15,40 A
Nennstrom bei 50 °C: 15,20 A
Nennstrom bei 55°C: 15 A
Nennstrom bei 5°C: 17,20 A
Nennstrom bei 60°C: 14,80 A
Nominales Drehmoment: 2,10 - 2,10 Nm
Nominales Drehmoment Obere Klemme: 2,10 - 2,10 Nm
Nominales Drehmoment Untere Klemme: 2,10 - 2,10 Nm
Polart: 1P+N
Stoßspannungsfestigkeit Uimp: 4000 V
Tiefe: 68 mm
Typ des Fehlerstromschutzes: A
Typ obere Anschlussklemme für modulare Geräte: Schraubanschluss
Typ untere Anschlussklemme für modulare Geräte: biconnect
Versorgungsspannungsart: AC
Überspannungskategorie gemäß IEC 60947-1: 3

Produkt-Art: FI-Schutzschalter/Leitungsschutzschalter

Polzahl: 2

Auslöse-Charakteristik: C

Bemessungs-Differenzstrom: 0.03 A

Herstellerfarbe: Mehrfarbig

Abm.: (L x B x H) 150 cm x 50 mm x 100 mm

Inhalt: 1 St.

Nennstrom: 16 A

Nennstrom - gerundet: 16 A

Ausschaltvermögen: 10 kA

Nennspannung: 240 V

Breite: 50 mm

Höhe: 100 mm

Länge: 150 cm

UKCA: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Nennstrom - gerundet

Polzahl

Bemessungs-Differenzstrom

Hager ADA566D FI-Schutzschalter/Leitungsschutzschalter 2polig 16 A 0.03 A 240 V

Bestell-Nr.:3199432

Sofort-Lieferung Di., 20. Okt.

50 Stück

Versand durch Conrad Electronic

Dieser Artikel

16 A

0.03 A

Stück

Min.: 1

Vielfache: 1

73,94 €^*

Hager ACA566D FI-Schutzschalter/Leitungsschutzschalter 2polig 16 A 0.01 A 240 V

Bestell-Nr.:3199423

Lieferung Mo., 16. Nov.

Versand durch Conrad Electronic

16 A

0.01 A

Stück

Min.: 1

Vielfache: 1

88,23 €^*

Hager ACS966D FI-Schutzschalter/Leitungsschutzschalter 2polig 16 A 0.01 A 240 V

Bestell-Nr.:3199482

Lieferung Mo., 16. Nov.

Versand durch Conrad Electronic

16 A

0.01 A

Stück

Min.: 1

Vielfache: 1

73,94 €^*

Hager ACS967D FI-Schutzschalter/Leitungsschutzschalter 2polig 16 A 0.01 A 127 V

Bestell-Nr.:3200021

Lieferung Mo., 16. Nov.

Versand durch Conrad Electronic

16 A

0.01 A

Stück

Min.: 1

Vielfache: 1

77,30 €^*

Hager ADA556D FI-Schutzschalter/Leitungsschutzschalter 2polig 6 A 0.03 A 240 V

Bestell-Nr.:3199429

Lieferung Mo., 16. Nov.

Versand durch Conrad Electronic

6 A

0.03 A

Stück

Min.: 1

Vielfache: 1

78,98 €^*

Hager ADA560D FI-Schutzschalter/Leitungsschutzschalter 2polig 10 A 0.03 A 240 V

Bestell-Nr.:3199430

Lieferung Mo., 16. Nov.

Versand durch Conrad Electronic

10 A

0.03 A

Stück

Min.: 1

Vielfache: 1

77,30 €^*

Hager ADA563D FI-Schutzschalter/Leitungsschutzschalter 2polig 13 A 0.03 A 240 V

Bestell-Nr.:3199431

Lieferung Mo., 16. Nov.

Versand durch Conrad Electronic

13 A

0.03 A

Stück

Min.: 1

Vielfache: 1

73,94 €^*

Hager ADA570D FI-Schutzschalter/Leitungsschutzschalter 2polig 20 A 0.03 A 240 V

Bestell-Nr.:3199433

Lieferung Mo., 16. Nov.

Versand durch Conrad Electronic

20 A

0.03 A

Stück

Min.: 1

Vielfache: 1

78,98 €^*

Hager ADA575D FI-Schutzschalter/Leitungsschutzschalter 2polig 25 A 0.03 A 240 V

Bestell-Nr.:3199434

Lieferung Mo., 16. Nov.

Versand durch Conrad Electronic

25 A

0.03 A

Stück

Min.: 1

Vielfache: 1

78,98 €^*

Hager ADA582D FI-Schutzschalter/Leitungsschutzschalter 2polig 32 A 0.03 A 240 V

Bestell-Nr.:3199435

Sofort-Lieferung Di., 20. Okt.

5 Stück

Versand durch Conrad Electronic

32 A

0.03 A

Stück

Min.: 1

Vielfache: 1

80,66 €^*

Dokumente & Downloads

Datenblatt

Datenblatt 3199432 Hager ADA566D FI-Schutzschalter/Leitungsschutzschalter 2polig 16 A 0.03 A 240 V

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3199432 Hager ADA566D FI-Schutzschalter/Leitungsschutzschalter 2polig 16 A 0.03 A 240 V

Beschreibung

Fehlerstrom-Leitungsschutzschalter 1P+N 10kA C-16A 30mA Typ A. Fehlerstrom-Leitungsschutzschalter nach DIN EN61009-1 (VDE 0664-20) und DIN EN 61009-2-1 (VDE 0664-21) mit Bi-Connect-Klemmen unten, blaue Test-Taste sowie Fehlerstromanzeige. Einfache Entnahme aus dem Phasenschienenverbund. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät.
