Hager KNX TYMS620D Jalousieaktor kaufen

Elektrische Schalttafel mit mehreren Schaltern, Anschlüssen und einer Digitalanzeige, die vermutlich zur Steuerung verschiedener Stromkreise dient.

Ein Mehrkanal-Lichtsteuergerät mit vielen Anschlussmöglichkeiten, geeignet für den Einsatz in elektrischen Installationen.

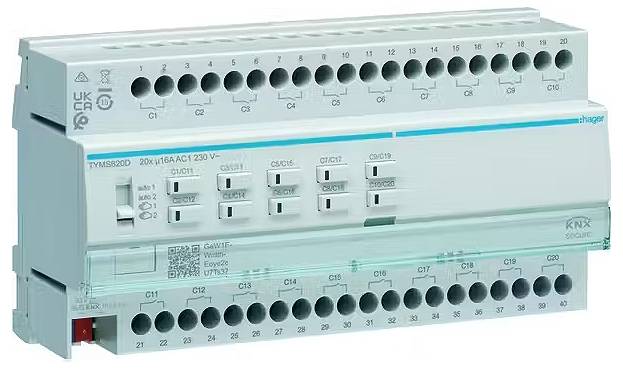

Ein KNX-Schaltaktor mit mehreren Kanälen und Tasten zur Steuerung von Stromkreisen in einem Gebäudeautomationssystem.

1/3

Datenblatt (PDF)

Lieferung Do., 10. Sept.

14 Stück

Verkauf und Versand:

smartgoods.de AGB

Anzahl

Stück

Gesamt

355,04 €

zzgl. MwSt.

Kostenfreier Versand

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Sofort-Lieferung Di., 8. Sept.

14 Stück

Kostenfreier Versand

394,12 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

230 V Glüh- und Halogenlampen: 2300 W
Anschlussquerschnitt bei flexiblem Leiter: 0.5 - 4 mm²
Anschlussquerschnitt bei starrem Leiter: 0.5 - 6 mm²
Ausgangsleistung: 2300 W
Bemessungsbetriebsspannung Ue: 230 - 230 V
Betriebsspannung über Bus: 21 - 32 V
Betriebstemperatur: -5 - 45 °C
Breite in Teilungseinheiten: 10
Busstromaufnahme im Leerlauf: 3 mA
Einbautiefe: 65 mm
Farbe: Lichtgrau
Frequenz: 50 - 60 Hz
Funk bidirektional: Nein
Funktion: Mit Sicherheitsfunktionen z. B. für Wind, Regen, Alarm, Mit Positionierungsfunktion für Jalousie- und Lamellenstellung, Mit Sonnenschutzfunktion
Glühlampenlast 230 V Lampe: 2300 - 2300 W
Höhe: 90 mm
IP-Klasse (Ingress Protection): IP20
Mit Bussystem KNX: Ja
Mit Bussystem KNX-Funk: Nein
Mit Schieber für Handschaltung: Ja
Nennstrom: 16 A
Systemspannung: 30 V DC über Bus
Tiefe: 65 mm
Unterstützten Einstellmodus: ETS, easy

Produkt-Art: Jalousieaktor

Serie: KNX

Einsatzort: Innenbereich

Datenübertragung (Smart Home): Kabelgebunden

Montageart: Tragschiene (DIN-Schiene)

Herstellerfarbe: Mehrfarbig

Basisstation: Nicht Erforderlich, Optional für Fernzugriff

Datenaustausch: bidirektional

: n.rel

Besonderheiten: motorisch

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 3359797 Hager KNX TYMS620D Jalousieaktor

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3359797 Hager KNX TYMS620D Jalousieaktor

Beschreibung

Schalt-/Jalousieaktor 20/10fach KNX Secure, 16A, C-Last.Schalt-/Jalousieaktor (REG) KNX Secure zum Schalten von unabhängigen Lasten oder zur Ansteuerung von Antrieben mit potentialfreien Schließern und kann mehrphasig angeschlossen werden.
Reiheneinbaugerät mit integriertem Busankoppler, Busanschluss über KNX Anschlussklemme, Schiebeschalter auto/Hand, Handtasten Aktorkanal mit Status LED (Default, Kurzschluss, Überlast), Programmiertaste mit integrierter LED, Beschriftungsfeld und Schraubklemmen für Ein- und Ausgangsspannungen. Keine externe Spannungsversorgung notwendig.
Funktionen Schalten: EIN/AUS, Zeitschaltung, Sicherheits-Aus, Zwangssteuerung, Umschaltfunktion für Zeit oder Dauerfunktion, Betriebsstundenzähler, Gerätediagnose, Sperr-/ Logik-/ Preset-/ Verzögerungs- oder Szenenfunktionen (64 Szenen).
Funktionen Rollladen-/Jalousieantrieb: AUF/AB/Stopp, Lamellenposition/Stopp, Prozentansteuerung zum Fahren einer vordefinierten Position, Sonnenschutzfunktion (z.B. über Außensensor), Alarmfunktion zur definierten Position, Sicherheitsverriegelung, Gerätediagnose, Sperr-/ Logik-/ Preset- oder Szenenfunktionen (64 Szenen).
Hinweis: Das Gerät lässt sich mit der ETS (ab Version 4) programmieren. Einbauhinweise für Stellantriebe-Hersteller beachten.
