Homematic IP Funk Schnittstelle HmIP-FWI
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt (50,38 € / Stück)
50,38 €
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

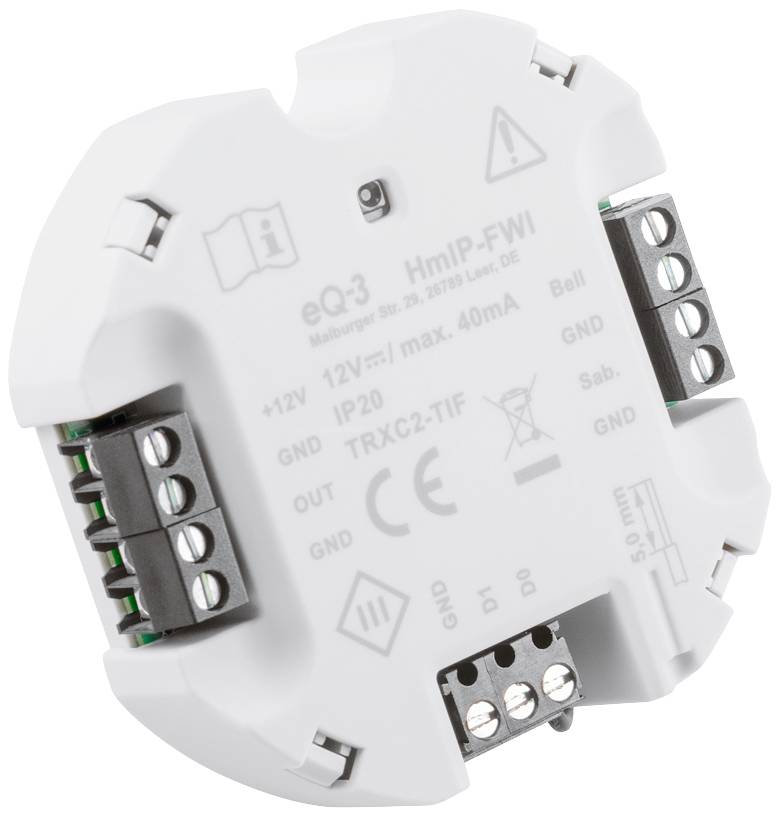

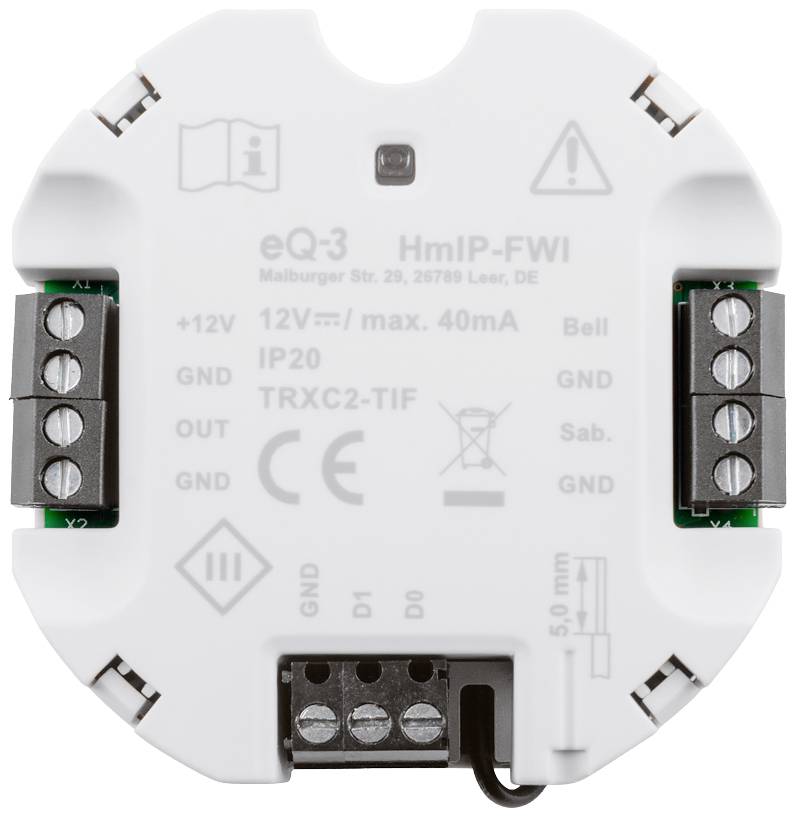

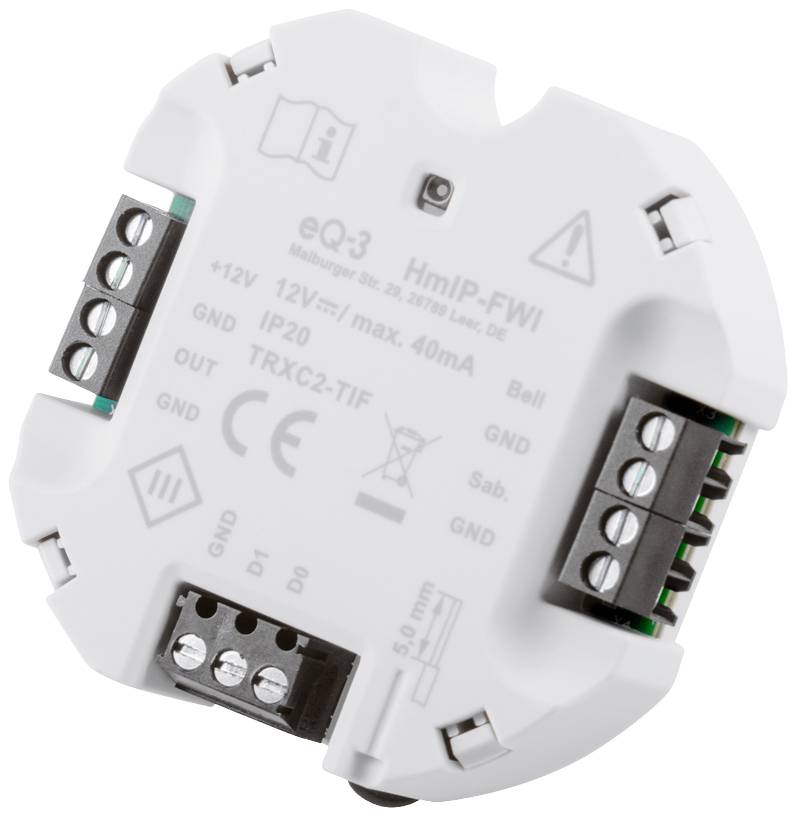

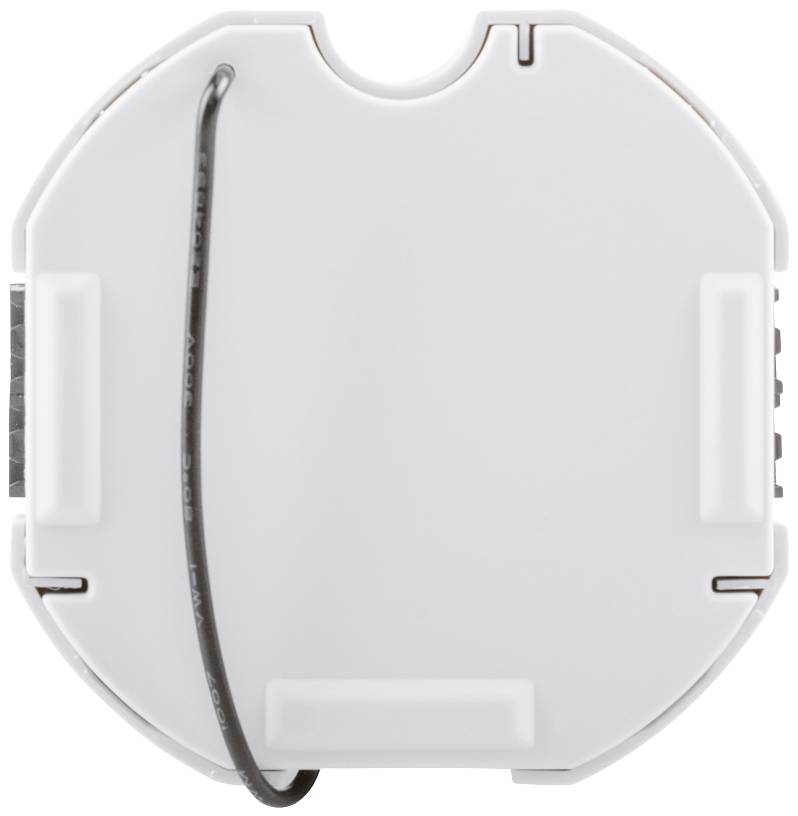

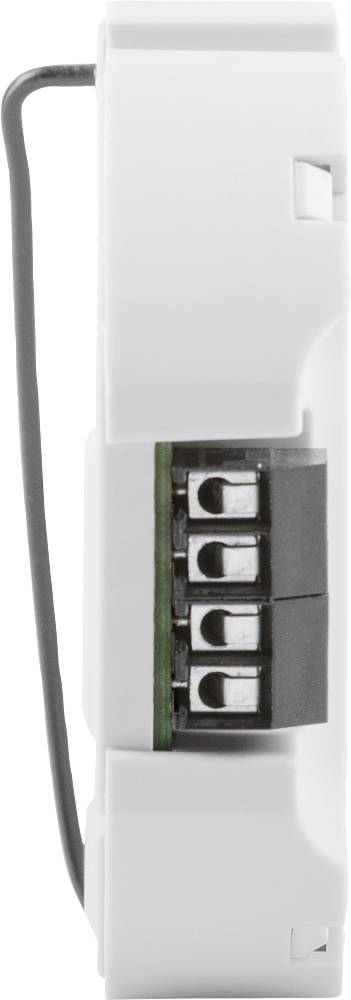

Homematic IP Wiegand-Schnittstelle - 155182A0
Highlights & Details
- Integration von Wiegand-fähigen Geräten in das Homematic IP Smart-Home-System
- Acht virtuelle Eingangskanäle, die individuell mit Wiegand-Codes verknüpft werden können
- Passt durch die kompakte Bauform in alle gängigen Unterputzdosen
Technische Daten
- Versorgungsspannung: 5 - 12 VDC
- Leistungsaufnahme Ruhebetrieb Open-Drain-Ausgang: 60 mW
- Max. Schaltspannung: 20 V
- Max. Strom: 200 mA
- Umgebungstemperatur: -10 bis +55 °C
- Funk-Frequenzband: 868,0 - 868,6 MHz; 869,4 - 869,65 MHz
- Leitungsart und -querschnitt: 0.2 - 1.5 mm
- Installation: nur in Schalterdosen (Gerätedosen) gemäß DIN 49073-1 oder Aufputzdosen gemäß DIN 60670-1 (z. B. Abox 025 oder Abox 040)
- Produkt-Art
Schnittstelle
- Serie
Homematic IP
- Funkstandard (Smart Home)
Hersteller-Spezifisch
- Einsatzort
Innenbereich
IP20
- Stromversorgung
netzbetrieben
- Datenübertragung (Smart Home)
Funk
- Kanäle
8
- Frequenz
868 MHz
210 m
- Montageart
Aufputz
Unterputz
- Breite
52 mm
- Höhe
52 mm
- Tiefe
14 mm
- Gewicht
20 g
- Abm.
(B x H x T) 52 x 52 x 14 mm
- Basisstation
Erforderlich
- Datenaustausch
bidirektional
n.rel
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2585940 Homematic IP Funk Schnittstelle HmIP-FWI
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2585940 Homematic IP Funk Schnittstelle HmIP-FWI
Beschreibung
Die Wiegand-Schnittstelle ermöglicht die Integration von Wiegand-fähigen Endgeräten in das Homematic IP Smart-Home-System, wie ein Code-Schloss, einen Fingerprintsensor oder ein Karten- und Transponderlesegerät. Über die Homematic IP App kann die Schnittstelle nach individuellen Wünschen eingerichtet und Wiegand-fähige Geräte eingebunden werden. So wird der Zutritt ins Smart Home sicher und komfortabel zugleich.
Die Wiegand-Schnittstelle besitzt acht virtuelle Eingangskanäle, die individuell mit Wiegand-Codes verknüpft werden können. So kann ein Wiegand-Code einen bzw. mehrere virtuelle Eingangskanäle ansteu¬ern und Aktionen auslösen. In Kombination mit den jeweiligen Homematic IP Geräten können so die Beleuchtung, das Garagentor oder der Alarmmodus gesteuert werden.
Zusätzlich zu den Wiegand-Eingängen besitzt das Gerät einen Eingang für den Anschluss eines Klingeltasters sowie einen Eingang, an dem ein Sabotagekontakt angeschlossen werden kann. Über einen Schaltausgang kann eine LED oder eine Klingel angeschlossen werden. Durch die kompakte Bauweise passt die Wiegand-Schnittstelle in alle gängigen Unterputzdosen. Für eine komfortable Montage bieten sich Unterputzdosen mit einer Tiefe von mehr als 50 mm an.
Die vielseitigen Verdrahtungsmöglichkeiten bieten einen individuellen Einsatz mit folgenden Wiegand-fähigen Geräten:
Code-Schloss
Fingerprintsensor
Karten- und Transponderlesegerät
Türklingel
Sabotagekontakt.
Die Wiegand-Schnittstelle besitzt acht virtuelle Eingangskanäle, die individuell mit Wiegand-Codes verknüpft werden können. So kann ein Wiegand-Code einen bzw. mehrere virtuelle Eingangskanäle ansteu¬ern und Aktionen auslösen. In Kombination mit den jeweiligen Homematic IP Geräten können so die Beleuchtung, das Garagentor oder der Alarmmodus gesteuert werden.
Zusätzlich zu den Wiegand-Eingängen besitzt das Gerät einen Eingang für den Anschluss eines Klingeltasters sowie einen Eingang, an dem ein Sabotagekontakt angeschlossen werden kann. Über einen Schaltausgang kann eine LED oder eine Klingel angeschlossen werden. Durch die kompakte Bauweise passt die Wiegand-Schnittstelle in alle gängigen Unterputzdosen. Für eine komfortable Montage bieten sich Unterputzdosen mit einer Tiefe von mehr als 50 mm an.
Die vielseitigen Verdrahtungsmöglichkeiten bieten einen individuellen Einsatz mit folgenden Wiegand-fähigen Geräten:
Code-Schloss
Fingerprintsensor
Karten- und Transponderlesegerät
Türklingel
Sabotagekontakt.
Ausführung
- Integration von Wiegand-fähigen Endgeräten, wie z. B. ein Code-Schloss, ein Fingerprintsensor oder ein Karten-/Transponderlesegerät, ins Homematic IP Smart-Home-System

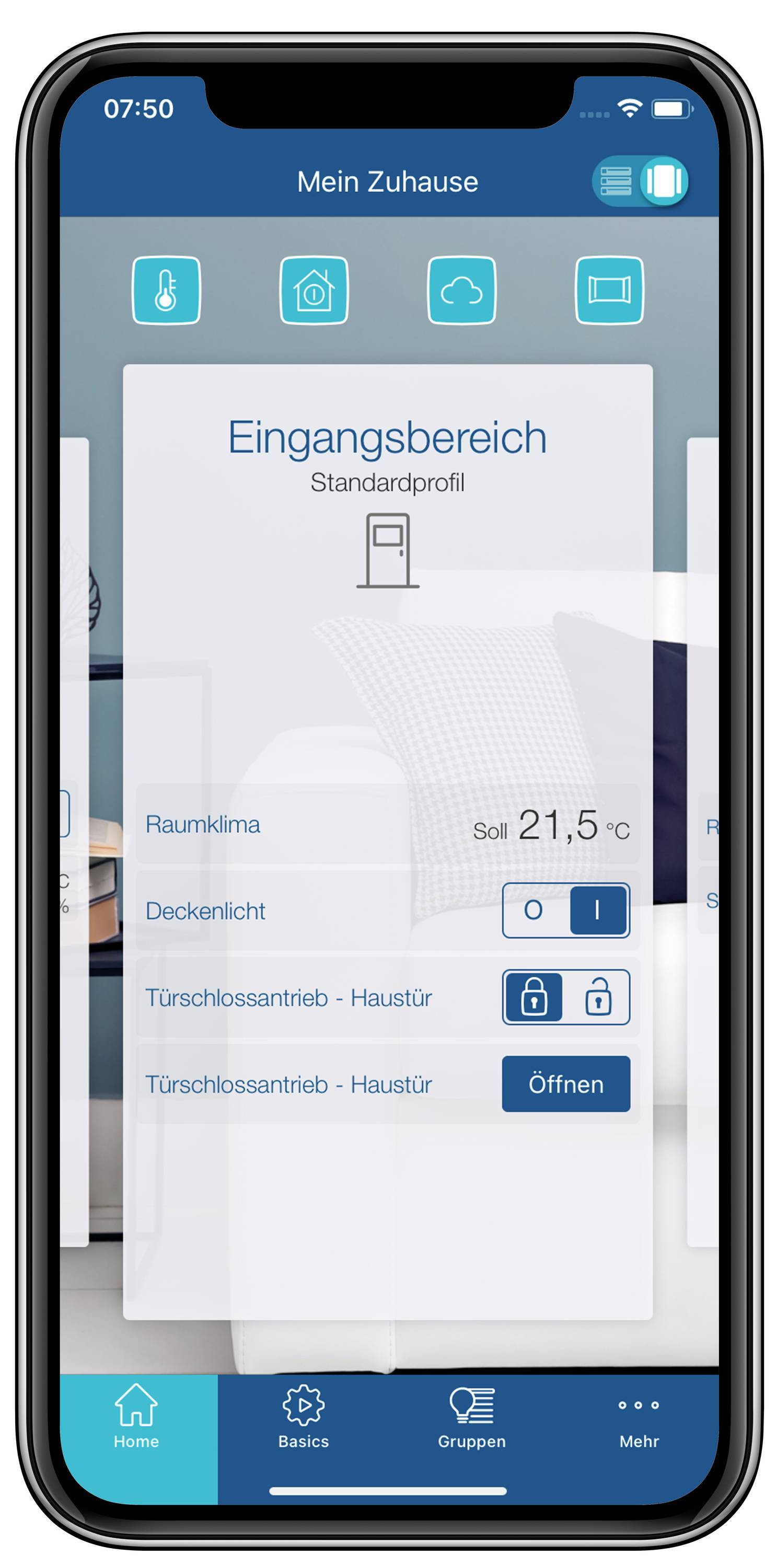

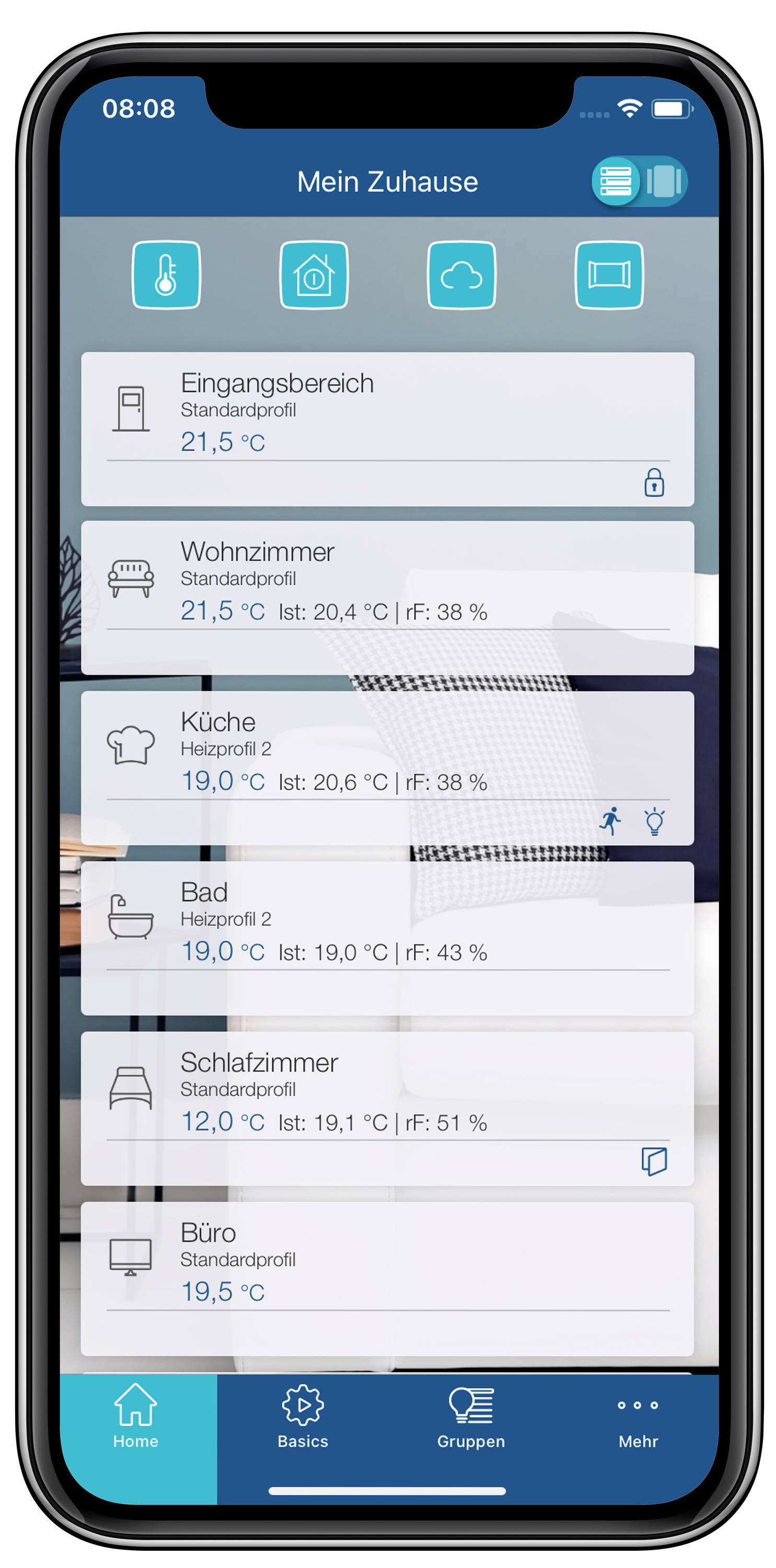

- Zahlreiche Möglichkeiten, Wiegand-fähige Geräte über die kostenlose Homematic IP App zu steuern und mit anderen Homematic IP Geräten zu kombinieren
- Codes steuern in Verbindung mit weiteren Homematic IP Geräten die Beleuchtung, das Garagentor oder den Alarmmodus
- Besitzt je einen Eingang für den Anschluss eines Klingeltasters sowie eines Sabotagekontakts. Über einen Schaltausgang kann eine LED oder eine Klingel angeschlossen werden.
Lieferumfang
- Homematic IP Wiegand-Schnittstelle
- Bedienungsanleitung.
Systemvoraussetzungen
- Der Betrieb erfordert die Anbindung an eine der folgenden Lösungen:
- Homematic IP Access Point mit kostenloser Smartphone-App und gebührenfreiem Cloud-Service
- Zentrale CCU3 mit lokaler Bedienoberfläche WebUI
- Partnerlösungen von Drittanbietern.
- Achtung: Dieses Produkt ist nicht mehr kompatibel mit der Zentrale CCU2
