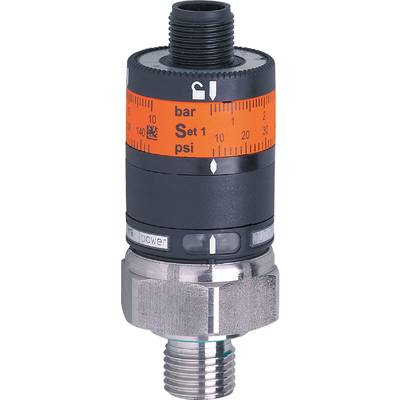

ifm Electronic Druckschalter 1 St. PK5524 0 psi bis 145 psi M12 1 Schließer
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Druckschalter
Anschluss
M12
Ausführung
Überdruck
Messbereich (Druck) (max.)
145 psi
Betriebsspannung max.
32 V/DC
Datenblatt (PDF)
4 Stück
Anzahl
Gesamt
131,50 €
zzgl. MwSt.
Kostenfreier Versand
Nur noch 4 Stück verfügbar
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Highlights & Details
ifm PK5524 Elektronischer Druckschalter
- Einfache Schaltpunkteinstellung mittels Stellring
- Edelstahlmesszelle z. B. für Freone in der Kältetechnik
- Mechanische Verriegelung verhindert ungewolltes Verstellen
- Hoher Berstdruck
- Für den Einsatz in Hydraulik- und Pneumatikanwendungen
Eco contribution recycling symbols
Technische Daten
- Anzahl der digitalen Ausgänge: 1
- Anzahl der Ein- und Ausgänge: Anzahl der digitalen Ausgänge: 1
- Anzeige: Betrieb: LED, grün; Schaltzustand: LED, gelb
- Druckfestigkeit [psi]: 362
- Kennlinienabweichung Prozent-Endwert: < ± 1,5 (BFSL) / < ± 2,5 (LS); (BFSL = Best Fit Straight Line (Kleinstwerteinstellung); LS = Grenzpunkteinstellung)
- Schaltpunktabgleich: Einstellring
- Schaltpunktgenauigkeit Prozent-Endwert: < ± 2,5; (Einstellgenauigkeit)
- Umgebungstemperatur-1 [°C]: -25...80
- Wiederholgenauigkeit Prozent-Endwert: < ± 0,5; (bei Temperaturschwankungen < 10 K)
- Anzugsdrehmoment [Nm]: 25
- Applikation: für den industriellen Einsatz
- Ausführung Kurzschlussschutz: getaktet
- Ausgangsfunktion: Schließer
- Ausgangssignal: Schaltsignal
- Betriebsspannung [V]: 9,6...32 DC
- Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]: 500
- Drosselelement vorhanden: nein (nachrüstbar)
- Druckart: Relativdruck
- Druckfestigkeit [bar]: 25
- Druckgeräterichtlinie: Gute Ingenieurpraxis; verwendbar für Medien der Fluidgruppe 2; Medien der Fluidgruppe 1 auf Anfrage
- Elektrische Ausführung: PNP
- Gesamtzahl Ausgänge: 1
- Gewicht [g]: 92.500
- Hysterese [bar]: 0.2
- Hysterese [MPa]: 0.02
- Hysterese [psi]: 2.9
- Kurzschlussschutz: ja
- Lagertemperatur [°C]: -40...100
- max. Spannungsabfall Schaltausgang DC [V]: 2
- Medien: Flüssige und gasförmige Medien
- Mediumtemperatur [°C]: -25...80
- Messbereich [bar]: 0...10
- Messbereich [psi]: 0...145
- Min. Berstdruck [bar]: 300
- Min. Berstdruck [psi]: 4350
- Min. Druckzyklen: 50 Millionen
- Min. Isolationswiderstand [MΩ]: 100; (500 V DC)
- MTTF: 576
- Prozessanschluss: Gewindeanschluss G 1/4 Außengewinde Innengewinde:M5
- Schaltfrequenz DC [Hz]: 100
- Schaltpunkt SP [bar]: 0,5...10
- Schaltpunkt SP [psi]: 7,5...145
- Schutzart: IP 67
- Schutzklasse: III
- Skala vorhanden: ja
- Steckverbindung: Pinlayout: 0001 - Steckverbindung: 1 x M12; Codierung: A
- Stromaufnahme [mA]: < 25
- Temperatureinfluss pro 10 K: < ± 0,5
- Überlastfest: ja
- Verpolungsschutz: ja
- Werkstoffe in Kontakt mit dem Medium: 1.4404 (Edelstahl / 316L); FKM
- Produkt-Art
Druckschalter
- Typ
PK5524
- Anschluss
M12
- Ausführung
Überdruck
- Ausgänge
PNP
- Messbereich (Druck) (min.)
0 psi
- Messbereich (Druck) (max.)
145 psi
- Messbereich (Druck)
0 psi bis 145 psi
- Betriebsspannung min.
9.6 V/DC
- Betriebsspannung max.
32 V/DC
- Betriebsspannungsbereich
9.6 - 32 V/DC
- Kontaktart
1 Schließer
IP67
- Schlauch-Anschluss
G1/4 AG
M5 IG
- Min. Temperatur
-25 °C
- Max. Temperatur
80 °C
- Gewicht
0.0950 kg
- RoHS-konform
Ja
- Inhalt
1 St.
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3319972 ifm Electronic Druckschalter 1 St. PK5524 0 psi bis 145 psi M12 1 Schließer
Beschreibung
ifm PK5524 Elektronischer Druckschalter
Lieferumfang
- Geliefert wird: Ifm Electronic Druckschalter elektronisch PK5524, Verpackungseinheit: 1 Stk., EAN: 4021179244343
