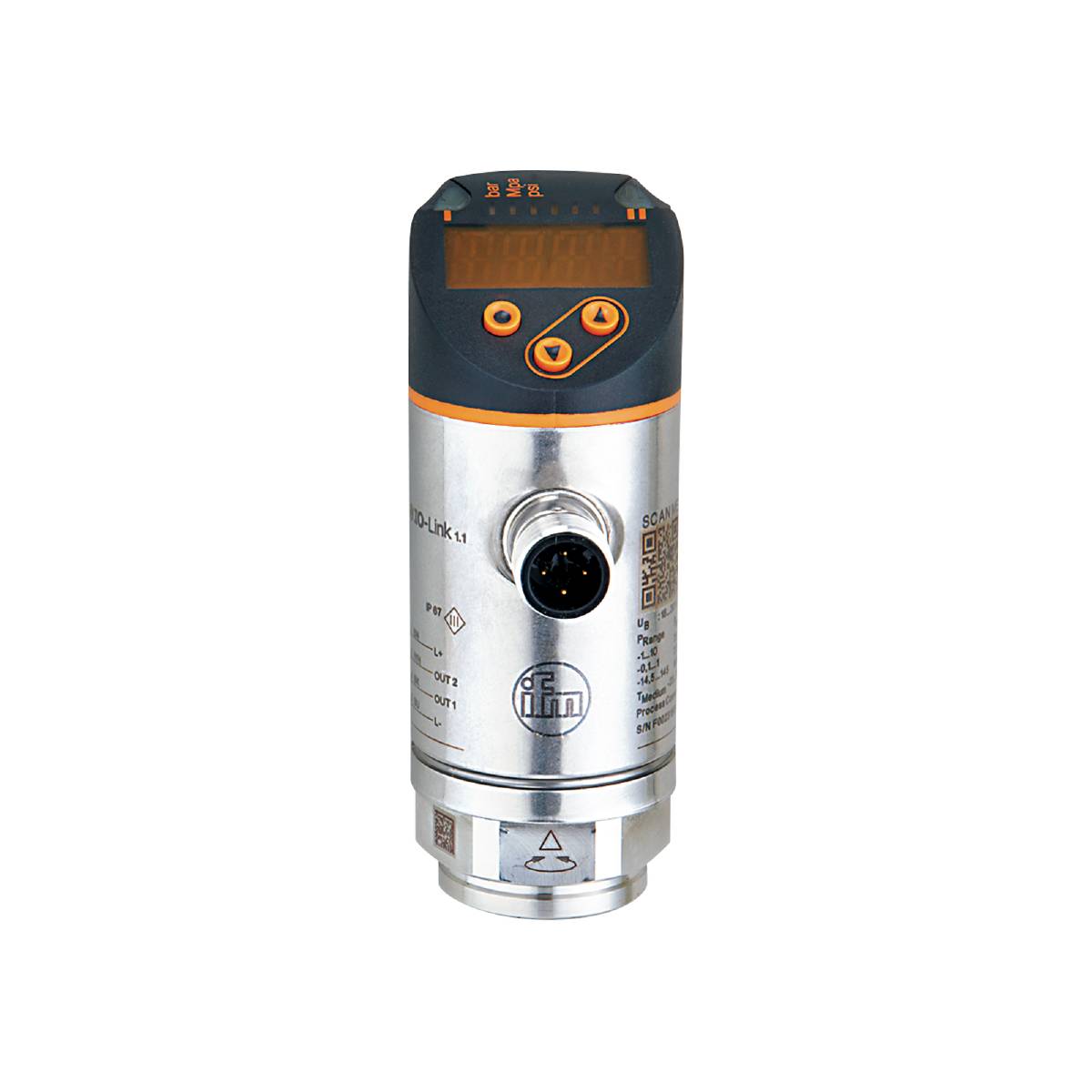

ifm Electronic Drucksensor 1 St. PN3094 -0.1 MPa bis 1 MPa M12 1 Öffner, 1 Schließer, Analog
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Drucksensor
Anschluss
M12
Ausführung
Überdruck
Messbereich (Druck) (max.)
1 MPa
Betriebsspannung max.
30 V/DC
Datenblatt (PDF)
3 Stück
Anzahl
Gesamt
371,10 €
zzgl. MwSt.
Kostenfreier Versand
Nur noch 3 Stück verfügbar
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Highlights & Details
ifm PN3094 Elektronischer Drucksensor
- Programmierbarer Schaltausgang mit IO-Link und Analogausgang
- Rot-Grün-Wechselanzeige zur eindeutigen Markierung von Gut-Bereichen
- Optimale Ausrichtung durch Drehbarkeit des Prozessanschlusses
- Langzeitstabil dank hoher Überlastfestigkeit
- Robuste Ausführung für den Einsatz in rauer Industrieumgebung
- Komfortable Bedienung über Tasten oder Parametrierung über IO-Link
Eco contribution recycling symbols
Technische Daten
- Analogausgang Spannung [V]: 0...10; (0 bar = 0 ; 10 bar = 10 )
- Analogausgang Strom [mA]: 4...20; (0 bar = 4 ; 10 bar = 20 )
- Ansprechzeit [ms]: < 3
- Anzahl der analogen Ausgänge: 1
- Anzahl der digitalen Ausgänge: 1
- Anzahl der Ein- und Ausgänge: Anzahl der digitalen Ausgänge: 1; Anzahl der analogen Ausgänge: 1
- Anzeige: Anzeigeeinheit: 3 x LED, grün (bar, psi, MPa); Schaltzustand: 1 x LED, gelb; Messwerte: alphanumerische Anzeige, rot / grün 4-stellig
- Druckfestigkeit [MPa]: 7.5
- Druckfestigkeit [psi]: 1087
- In Schritten von - Factory setting / CMPT = 2 [MPa]: 0.005
- In Schritten von - Status_B High Resolution / CMPT = 3 [MPa]: 0.001
- IO-Link Revision: 1.1
- Kennlinienabweichung: < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line (Kleinstwerteinstellung); LS = Grenzpunkteinstellung)
- Messbereich [MPa]: -0,1...1
- Messelement: keramisch-kapazitive Druckmesszelle
- Min. Abstand zwischen SP und rP - Factory setting / CMPT = 2 [MPa]: 0.005
- Min. Abstand zwischen SP und rP - Status_B High Resolution / CMPT = 3 [MPa]: 0.005
- Min. Berstdruck [MPa]: 15
- Rückschaltpunkt rP - Factory setting / CMPT = 2 [MPa]: -0,095...0,995
- Rückschaltpunkt rP - Status_B High Resolution / CMPT = 3 [MPa]: -0,097...0,995
- Schaltpunkt SP - Factory setting / CMPT = 2 [MPa]: -0,09...1
- Schaltpunkt SP - Status_B High Resolution / CMPT = 3 [MPa]: -0,092...1
- Schaltpunktgenauigkeit Spanne: < ± 0,5
- SDCI-Norm: IEC 61131-9
- Übertragungstyp-IO-Link: COM2 (38,4 kBaud)
- Umgebungstemperatur-1 [°C]: -25...80
- Wiederholgenauigkeit Prozent-Spanne: < ± 0,1; (bei Temperaturschwankungen < 10 K)
- Anzugsdrehmoment [Nm]: 25...35; (empfohlenes Drehmoment; Abhängig von Schmierung, Dichtung und Druckbelastung)
- Ausführung Kurzschlussschutz: getaktet
- Ausgangsfunktion: Schließer / Öffner; (parametrierbar)
- Ausgangssignal: Schaltsignal; Analogsignal; IO-Link; (konfigurierbar)
- Benötigte Masterportklasse: A
- Bereitschaftsverzögerungszeit [s]: < 0,3
- Besondere Eigenschaft: Vergoldete Kontakte
- Betriebsspannung [V]: 18...30 DC; (nach SEL/PEL)
- Dämpfung Analogausgang dAA [s]: 0...4
- Dämpfung Prozesswert dAP [s]: 0...4
- Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]: 150; (200 (...60 °C) 250 (...40 °C))
- Drosselelement vorhanden: nein (nachrüstbar)
- Druckart: Relativdruck; Vakuum
- Druckfestigkeit [bar]: 75
- Druckgeräterichtlinie: Gute Ingenieurpraxis; verwendbar für Medien der Fluidgruppe 2; Medien der Fluidgruppe 1 auf Anfrage
- Einstellbare Verzögerungszeit dS, dr [s]: 0...50
- Elektrische Ausführung: PNP
- Gesamtzahl Ausgänge: 2
- Gewicht [g]: 235.500
- Hystereseabweichung: < ± 0,25
- In Schritten von - Factory setting / CMPT = 2 [bar]: 0.05
- In Schritten von - Factory setting / CMPT = 2 [psi]: 0.5
- In Schritten von - Status_B High Resolution / CMPT = 3 [bar]: 0.01
- In Schritten von - Status_B High Resolution / CMPT = 3 [psi]: 0.1
- IO-Link Funktionen (azyklisch) - Factory setting / CMPT = 2: Anwendungsspezifische Markierung
- IO-Link Funktionen (azyklisch) - Status_B High Resolution / CMPT = 3: Anwendungsspezifische Markierung
- IO-Link-Auflösung Druck - Factory setting / CMPT = 2 [bar]: 0.01
- IO-Link-Auflösung Druck - Status_B High Resolution / CMPT = 3 [bar]: 0.005
- Kommunikationsschnittstelle: IO-Link
- Kurzschlussschutz: ja
- Lagertemperatur [°C]: -40...100
- Langzeitstabilität: < ± 0,05; (pro 6 Monate)
- Max. Anstiegszeit Analogausgang [ms]: 3
- Max. Bürde [Ω]: 500
- max. Spannungsabfall Schaltausgang DC [V]: 2,5
- Medien: Flüssige und gasförmige Medien
- Mediumtemperatur [°C]: -25...80
- Messbereich [bar]: -1...10
- Messbereich [psi]: -14,5...145
- Min. Abstand zwischen SP und rP - Factory setting / CMPT = 2 [bar]: 0.5
- Min. Abstand zwischen SP und rP - Factory setting / CMPT = 2 [psi]: 1
- Min. Abstand zwischen SP und rP - Status_B High Resolution / CMPT = 3 [bar]: 0.5
- Min. Abstand zwischen SP und rP - Status_B High Resolution / CMPT = 3 [psi]: 0.8
- Min. Berstdruck [bar]: 150
- Min. Berstdruck [psi]: 2175
- Min. Druckzyklen: 100 Millionen
- Min. Isolationswiderstand [MΩ]: 100; (500 V DC)
- Min. Lastwiderstand [Ω]: 2000
- Min. Prozesszykluszeit - Factory setting / CMPT = 2 [ms]: 2.3
- Min. Prozesszykluszeit - Status_B High Resolution / CMPT = 3 [ms]: 3
- MTTF: 226
- Parametriermöglichkeiten: Hysterese / Fenster; Schließer / Öffner; Schalt-/Rückschaltverzögerung; Dämpfung; Anzeigeeinheit; Strom-/Spannungsausgang
- Profile - Factory setting / CMPT = 2: Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
- Profile - Status_B High Resolution / CMPT = 3: Smart Sensor ED2: Digital Measuring Sensor (0x000A), Identification and Diagnosis (0x4000)
- Prozessanschluss: Gewindeanschluss G 1/4 Innengewinde M6 I
- Prozessdaten analog: 1
- Prozessdaten binär: 1
- Rückschaltpunkt rP - Factory setting / CMPT = 2 [bar]: -0,95...9,95
- Rückschaltpunkt rP - Factory setting / CMPT = 2 [psi]: -14...144,5
- Rückschaltpunkt rP - Status_B High Resolution / CMPT = 3 [bar]: -0,97...9,95
- Rückschaltpunkt rP - Status_B High Resolution / CMPT = 3 [psi]: -14...144,3
- Schaltfrequenz DC [Hz]: < 170
- Schaltpunkt SP - Factory setting / CMPT = 2 [bar]: -0,9...10
- Schaltpunkt SP - Factory setting / CMPT = 2 [psi]: -13,5...145
- Schaltpunkt SP - Status_B High Resolution / CMPT = 3 [bar]: -0,92...10
- Schaltpunkt SP - Status_B High Resolution / CMPT = 3 [psi]: -13,3...145
- Schutzart: IP 65; IP 67
- Schutzklasse: III
- SIO-Mode: ja
- Steckverbindung: Pinlayout: 0001 - Steckverbindung: 1 x M12; Codierung: A; Kontakte: vergoldet
- Stromaufnahme [mA]: < 35
- Temperaturkoeffizient Nullpunkt: < ± 0,2; (-25...80 °C)
- Temperaturkoeffizient Spanne: < ± 0,2; (-25...80 °C)
- Überlastfest: ja
- Vakuumfestigkeit [mbar]: -1000
- Verpolungsschutz: ja
- Watchdog integriert: ja
- Werkstoffe in Kontakt mit dem Medium: 1.4404 (Edelstahl / 316L); Al2O3 (Keramik); FKM
- Produkt-Art
Drucksensor
- Typ
PN3094
- Anschluss
M12
- Ausführung
Überdruck
- Ausgänge
PNP
- Ausgangssignal (min.)
4 mA
- Ausgangssignal (max.)
20 mA
- Schnittstellen
IO-Link
- Messbereich (Druck) (min.)
-0.1 MPa
- Messbereich (Druck) (max.)
1 MPa
- Messbereich (Druck)
-0.1 MPa bis 1 MPa
- Betriebsspannung min.
18 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannungsbereich
18 - 30 V/DC
- Kontaktart
1 Öffner
1 Schließer
Analog
IP65/67
- Min. Temperatur
-25 °C
- Max. Temperatur
80 °C
- Gewicht
0.2280 kg
- RoHS-konform
Ja
- Inhalt
1 St.
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3321293 ifm Electronic Drucksensor 1 St. PN3094 -0.1 MPa bis 1 MPa M12 1 Öffner, 1 Schließer, Analog
Beschreibung
ifm PN3094 Elektronischer Drucksensor
Lieferumfang
- Geliefert wird: Ifm Electronic Druckschalter #PN-010-RER14-PN3094, Verpackungseinheit: 1 Stk., EAN: 4021179282987
