Name: ifm Electronic Drucksensor 1 St. PT5403 0 MPa bis 2.5 MPa M12 Analog
Brand: ifm Electronic
SKU: 3319526
Availability: BackOrder

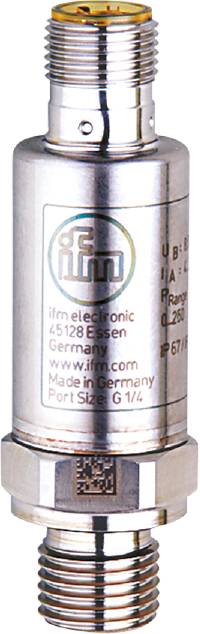

Ein Etikett auf einem Gerät zeigt 'ifm electronic, 45128 Essen, Germany, www.ifm.com, Made in Germany, Port size: G 1/4'.

Abbildung ähnlich

Produkt-Art

Drucksensor

Anschluss

M12

Ausführung

Überdruck

Messbereich (Druck) (max.)

2.5 MPa

Betriebsspannung max.

36 V/DC

Datenblatt (PDF)

Lieferung Di., 3. Nov.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Verkauf und Versand durch Conrad Electronic

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (180,66 € / Stück)

180,66 €

zzgl. MwSt.

Kostenfreier Versand

nur 29,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Highlights & Details

ifm PT5403 Elektronischer Drucksensor

Zuverlässige Erfassung des Systemdrucks in industriellen Anwendungen
Hohe Schock- und Vibrationsfestigkeit
Sehr gute Wiederholgenauigkeit und geringe Kennlinienabweichung
Lebenserwartung von mehr als 60 Millionen Druckzyklen
Kompaktes und robustes Edelstahlgehäuse für den Einsatz in beengten Einbauverhältnissen

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Analogausgang Strom [mA]: 4...20
Anzahl der analogen Ausgänge: 1
Anzahl der Ein- und Ausgänge: Anzahl der analogen Ausgänge: 1
Druckfestigkeit [MPa]: 6.5
Druckfestigkeit [psi]: 940
Kennlinienabweichung: < ± 0,5; (inkl. Einschraubdrift, Nullpunkt- und Spannenfehler, Nichtlinearität, Hysterese)
Linearitätsabweichung-Prozent-Spanne: < ± 0,1 (BFSL) / < ± 0,2 (LS)
Messbereich [MPa]: 0...2,5
Min. Berstdruck [MPa]: 60
Umgebungstemperatur-1 [°C]: -40...90
Wiederholgenauigkeit Prozent-Spanne: < ± 0,05; (bei Temperaturschwankungen < 10 K)
Anzugsdrehmoment [Nm]: 25...35; (empfohlenes Drehmoment; Abhängig von Schmierung, Dichtung und Druckbelastung)
Applikation: für den industriellen Einsatz
Ausgangssignal: Analogsignal
Bereitschaftsverzögerungszeit [s]: < 0,1
Betriebsspannung [V]: 8,5...36 DC
Dichtung Prozessanschluss: FKM (DIN EN ISO 1179-2)
Drosselelement vorhanden: nein (nachrüstbar)
Druckart: Relativdruck
Druckfestigkeit [bar]: 65
Druckgeräterichtlinie: Gute Ingenieurpraxis; verwendbar für Medien der Fluidgruppe 2; Medien der Fluidgruppe 1 auf Anfrage
Gesamtzahl Ausgänge: 1
Gewicht [g]: 59.000
Hystereseabweichung: < ± 0,2
Kurzschlussfest: ja
Lagertemperatur [°C]: -40...100
Langzeitstabilität: < ± 0,1; (pro 6 Monate)
Max. Bürde [Ω]: (Ub – 8,5 V) / 21,5 mA; @8,5V= 0 ; @12V max. 160 ; @24V max. 720
Medien: Flüssige und gasförmige Medien
Mediumtemperatur [°C]: -40...90
Messbereich [bar]: 0...25
Messbereich [psi]: 0...360
Min. Berstdruck [bar]: 600
Min. Berstdruck [psi]: 8700
Min. Druckzyklen: 60 Millionen; (bei 1,2-fachem Nenndruck)
Min. Isolationswiderstand [MΩ]: 100; (500 V DC)
MTTF: 686
Prozessanschluss: Gewindeanschluss G 1/4 Außengewinde (DIN EN ISO 1179-2)
Schutzart: IP 67; IP 69K
Schutzklasse: III
Sprungantwortzeit Analogausgang [ms]: 1
Steckverbindung: Pinlayout: 0180 - Steckverbindung: 1 x M12; Codierung: A
Temperaturkoeffizient Nullpunkt und Spanne: < 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C)
Überlastfest: ja
Vakuumfestigkeit [mbar]: -1000
Verpolungsschutz: ja
Werkstoffe in Kontakt mit dem Medium: 1.4542 (Edelstahl / 17-4 PH / 630)

Produkt-Art: Drucksensor

Typ: PT5403

Anschluss: M12

Ausführung: Überdruck

Ausgangssignal (min.): 4 mA

Ausgangssignal (max.): 20 mA

Messbereich (Druck) (min.): 0 MPa

Messbereich (Druck) (max.): 2.5 MPa

Messbereich (Druck): 0 MPa bis 2.5 MPa

Betriebsspannung min.: 8.5 V/DC

Betriebsspannung max.: 36 V/DC

Betriebsspannungsbereich: 8.5 - 36 V/DC

Kontaktart: Analog

: IP67/IP69K

Schlauch-Anschluss: G1/4 AG

Min. Temperatur: -40 °C

Max. Temperatur: 90 °C

Gewicht: 0.0570 kg

Inhalt: 1 St.

UKCA: Ja
