ifm Electronic Elektronischer Füllstandsensor LX0025 LX0025 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Elektronischer Füllstandsensor
Verpackungsart
Piece
Typ
LX0025
Anschluss
M12
Ausgänge
PNP
Datenblatt (PDF)
4 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradVerkauf und Versand durch Conrad Electronic
Anzahl
Gesamt (415,97 € / Stück)
415,97 €
zzgl. MwSt.
& Kostenfreier Versand
Nur noch 4 Stück verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
ifm LX0025 Elektronischer Füllstandsensor
- Für die zuverlässige Füllstandüberwachung von Tanks und Behältern
- Geeignet für Wasser, Öle und Kühlschmiermittel
- Präziser Analogausgang und komfortable Kommunikation über IO-Link
- Modulares System aus Auswerteelektronik und Sondenstab

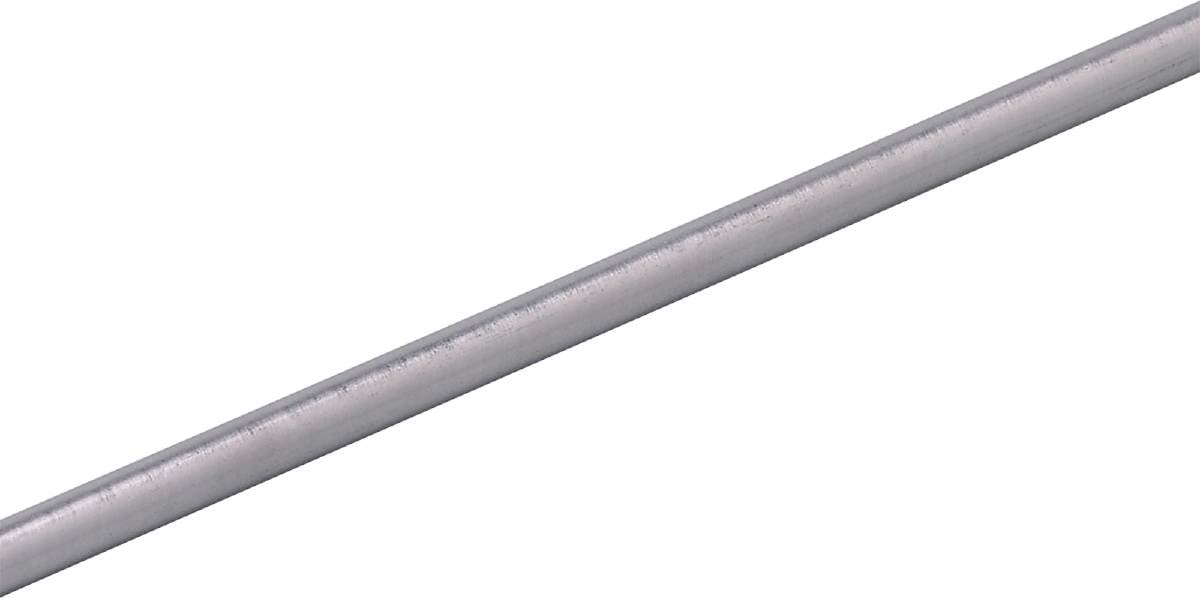

- Anpassung an unterschiedliche Behälterhöhen durch Kürzung des Sondenstabes
Technische Daten
- Aktiver Bereich A [mm]: L-40; (bei Einstellung auf Öl und ölbasierte Medien: L-60)
- Analogausgang Spannung [V]: 0...10, invertierbar
- Analogausgang Strom [mA]: 4...20, invertierbar
- Anzahl der analogen Ausgänge: 1
- Anzahl der digitalen Ausgänge: 1
- Anzahl der Ein- und Ausgänge: Anzahl der digitalen Ausgänge: 1; Anzahl der analogen Ausgänge: 1
- IO-Link Revision: 1.1
- Messprinzip Füllstand: Geführte Mikrowelle
- SDCI-Norm: IEC 61131-9 CDV
- Stablänge L [mm]: 100...1600
- Übertragungstyp-IO-Link: COM2 (38,4 kBaud)
- Umgebungstemperatur-1 [°C]: -25...60
- Werkseinstellung: wasserbasierte Medien; Stablänge L= 400 mm
- Auflösung [mm]: 1
- Ausführung Kurzschlussschutz: thermisch, getaktet
- Ausgangssignal: Analogsignal; IO-Link
- Behälterdruck [bar]: -1...16
- Behälterdruck [MPa]: -0,1...1,6
- Benötigte Masterportklasse: A
- Bereitschaftsverzögerungszeit [s]: < 3
- Besondere Eigenschaft: Vergoldete Kontakte
- Betriebsspannung [V]: 18...30 DC

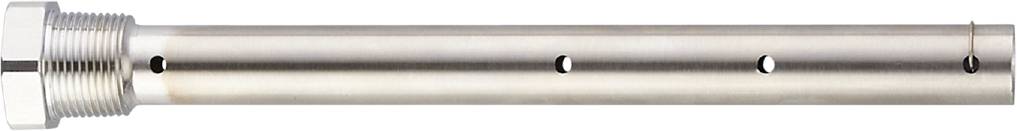

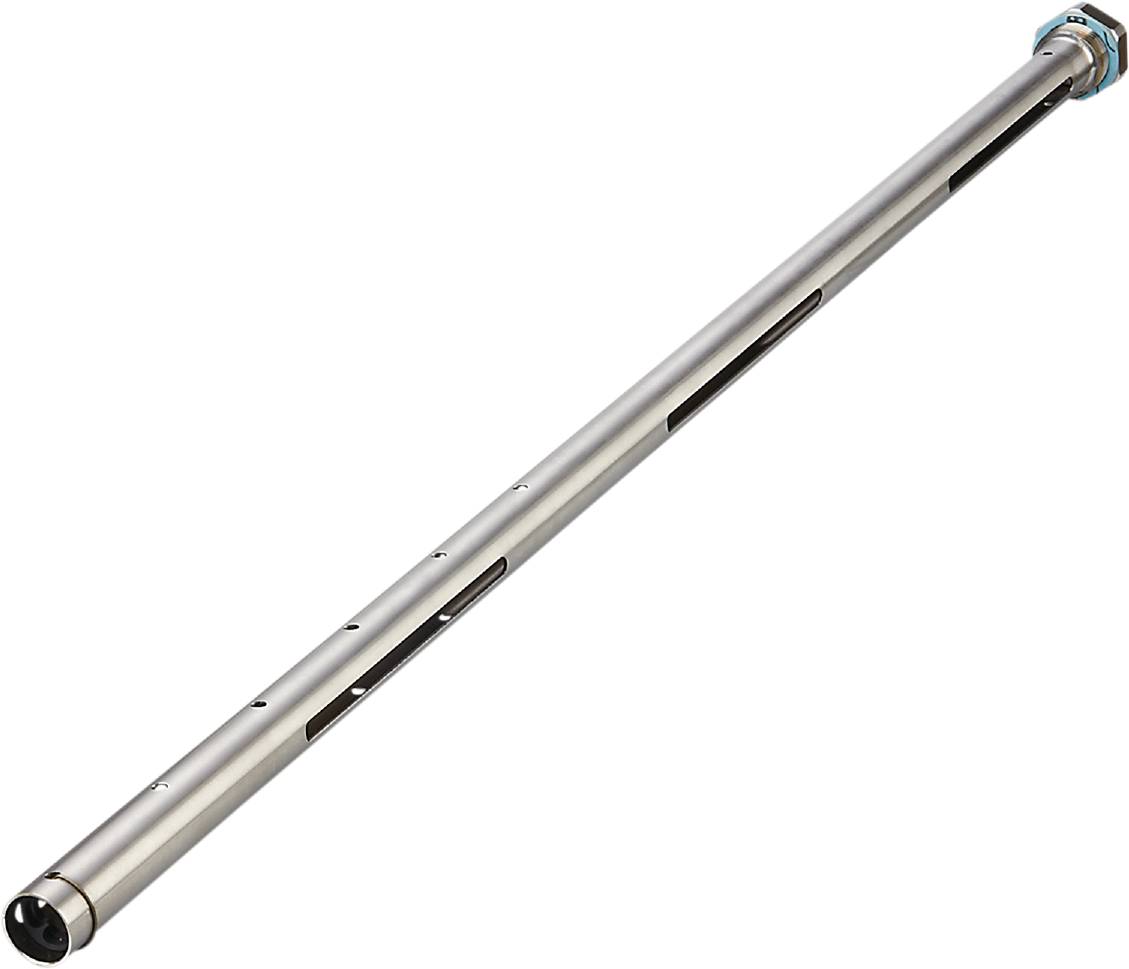

- Dielektrizitätskonstante des Mediums: ≥ 1,8; (bei Medien mit DK 1,8...5 (z. B. Öle) ist zum Betrieb ein Koaxialrohr erforderlich)
- Elektrische Ausführung: PNP
- Empfohlene Medien: Wasser; wasserbasierte Medien; Öle; ölbasierte Medien
- Gesamtzahl Ausgänge: 2
- Gewicht [g]: 431.500
- Inaktiver Bereich I1 / I2 [mm]: 30 / 10; (bei Einstellung auf Öl und ölbasierte Medien: 30 / 30)
- Kommunikationsschnittstelle: IO-Link
- Kurzschlussschutz: ja
- Lagertemperatur [°C]: -40...85
- Max. Bürde [Ω]: 500
- Medien: Flüssige Medien
- Mediumtemperatur [°C]: -25...80; (90 < 1 h)
- Messfehler [mm]: ± 7
- Messfrequenz [Hz]: 4
- Min. Lastwiderstand [Ω]: 2000
- Min. Prozesszykluszeit [ms]: 2.3
- MTTF: 239
- Nicht verwendbar für: Siehe Bedienungsanleitung, Kapitel "Bestimmungsgemäße Verwendung".
- Nullsignal Spannung [V]: 0
- Nullsignal Strom [mA]: 4
- Offsetfehler [mm]: 5
- Profile: kein Profil
- Prozessanschluss: G 3/4 Außengewinde
- Prozessdaten analog: 1
- Schutzart: IP 68; IP 69K; (7 Tage / 1 m Wassertiefe / 0,1 bar: IP 68)
- Schutzklasse: III
- SIO-Mode: nein
- Steckverbindung: Pinlayout: 0001 - Steckverbindung: 1 x M12; Codierung: A; Kontakte: vergoldet
- Stromaufnahme [mA]: < 25
- Temperatureinfluss pro 10 K: ± 0,2 %
- Überlastfest: ja
- Verpolungsschutz: ja
- Vollsignal Spannung [V]: 10
- Vollsignal Strom [mA]: 20
- Werkstoffe in Kontakt mit dem Medium: 1.4305 (Edelstahl / 303); Sondenanschluss: 1.4435 (Edelstahl / 316L); PTFE; FKM; Dichtung: NBR faserverstärkt
- Wiederholgenauigkeit [mm]: ± 5
- Verpackungsart
Piece
- Produkt-Art
Elektronischer Füllstandsensor
- Typ
LX0025
- Anschluss
M12
- Ausgänge
PNP
- Material
PTFE
- Dichtungsmaterial
NBR
- Gehäusematerial
Edelstahl
- Min. Medien-Temperatur
-25 °C
- Max. Medien-Temperatur
80 °C
- Betriebsdruck (max.)
16 bar
- Messgenauigkeit ±
7 mm
- Gewicht
431.500 g
- Min. Umgebungstemperatur
-25 °C
- Max. Umgebungstemperatur
60 °C
- Inhalt
1 St.
- RoHS-konform
Ja
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3321048 ifm Electronic Elektronischer Füllstandsensor LX0025 LX0025 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3321048 ifm Electronic Elektronischer Füllstandsensor LX0025 LX0025 1 St.
Beschreibung
ifm LX0025 Elektronischer Füllstandsensor
