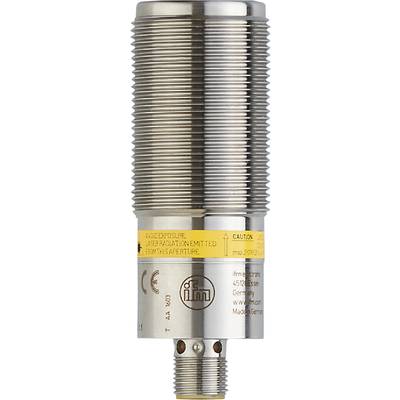

ifm Electronic OID204 optischer Abstandssensor 1 St. Reichweite max. (im Freifeld): 2 m
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
optischer Abstandssensor
Betriebsspannung min.
10 V/DC
Betriebsspannung max.
30 V/DC
Max. Reichweite im Freifeld
2 m
Typ
OID204
Datenblatt (PDF)
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Highlights & Details
ifm OID204 Optischer Abstandssensor
- Sehr hohe Reichweite durch Lichtlaufzeitmessung
- Zuverlässige Hintergrundausblendung und farbunabhängige Erkennung
- Robustes Edelstahlgehäuse
- Hohe Schutzart für die Anforderungen rauer Industrieumgebungen
- Komfortable Kommunikation über IO-Link
Technische Daten
- Anzahl der digitalen Ausgänge: 2
- Anzahl der Ein- und Ausgänge: Anzahl der digitalen Ausgänge: 2
- Anzeige: Schaltzustand: LED, gelb Schaltausgang PIN 4; Betrieb: LED, grün
- Anzeigeeinheit: cm
- IO-Link Revision: 1.1
- SDCI-Norm: IEC 61131-9
- Übertragungstyp-IO-Link: COM2 (38,4 kBaud)
- Umgebungstemperatur-1 [°C]: -25...60
- Ausführung Kurzschlussschutz: getaktet
- Ausgangsfunktion: Schließer / Öffner; (antivalent)
- Besondere Eigenschaft: Hintergrundausblendung
- Betriebsspannung [V]: 10...30 DC; ("supply class 2" gemäß cULus)
- Eingangsbeschaltung digitale Eingänge: 1 x 24 V PNP
- Elektrische Ausführung: PNP
- Erfassungsbereich Hysterese [%]: < 2
- Gesamtzahl Ausgänge: 2
- Gewicht [g]: 230.500
- Hintergrundausblendung [m]: < 20
- Hintergrundausblendung vorhanden: ja
- Kommunikationsschnittstelle: IO-Link
- Kurzschlussschutz: ja
- Laserschutzklasse: 2
- Lichtart: Rotlicht
- Lichtfleckabmessungen gelten für: 2 m
- Max. Fremdlichtsicherheit [klx]: 10; (auf dem Objekt)
- Max. Lichtfleckdurchmesser [mm]: 5
- Messbereich [m]: 0,03...2
- Messfrequenz [Hz]: 33
- Min. Prozesszykluszeit [ms]: 6.6
- MTTF: 210
- Profile: Smart Sensor: Sensor Identification; Binary Data Channel; Process Value; Sensor Diagnosis
- Prozessdaten analog: 1
- Prozessdaten binär: 1
- Prüfzeichen (Sonderfälle): CCC
- Schaltfrequenz DC [Hz]: 11
- Schutzart: IP 65; IP 67; IP 68; IP 69K
- Schutzklasse: III
- SIO-Mode: ja
- Steckverbindung: Pinlayout: 0063 - Steckverbindung: 1 x M12; Codierung: A
- Stromaufnahme [mA]: 75; (24 V)
- Strombelastbarkeit je Ausgang [mA]: 100
- Typ. Lebensdauer [h]: 50000
- Überlastfest: ja
- Verpolungsschutz: ja
- Wellenlänge [nm]: 650
- Produkt-Art
optischer Abstandssensor
- Typ
OID204
- Inhalt
1 St.
- Betriebsspannung min.
10 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannungsbereich
10 - 30 V/DC
- Kontaktart
1 Schließer
1 Öffner
- Laser-Klasse
2
- Ausgänge
PNP
- Reichweite min. (im Freifeld)
0.03 m
2 m
- Anschluss
M12
IP65
IP67
IP68
IP69K
- Min. Temperatur
-25 °C
- Max. Temperatur
60 °C
- Länge
85 mm
- RoHS-konform
Ja
- Herst.-Teilenr.
OID204
- Baugröße
M30
- Gehäusematerial
Edelstahl
Dokumente & Downloads
Datenblatt
Datenblatt 3320362 ifm Electronic OID204 optischer Abstandssensor 1 St. Reichweite max. (im Freifeld): 2 m
Beschreibung
ifm OID204 Optischer Abstandssensor
